本技術涉及嫩豆腐生產設備，特別是一種沖漿嫩豆腐成型機。

背景技術：

1、嫩豆腐又稱石膏豆腐，它使用的成型劑是石膏液，與北豆腐相比，質地比較軟嫩、細膩。用石膏做豆腐，用石膏做豆腐，農村是比較常見的,主要程序跟做鹵水、酸水、“甜樹葉子”豆腐是一樣的，只不過是用石膏代替鹵水、酸水、甜葉汁而已。石膏豆腐色澤潔白，質地細膩、軟嫩，富含蛋白質，營養價值高。

2、嫩豆腐在制作流程如下：大豆、泡豆、磨漿、過濾、燒煮、點漿、成型（成品），現在的豆制品生產廠為了提高生產效率和方便操作，一般都是將點漿和成型在一起進行操作，即將石膏水和豆漿放在成型設備（一般為倉體）內進行沖漿，然后等待成型。但是這種方式成型后，豆腐在設備內取出麻煩，且分切豆腐不夠精準且不可控，在工業化豆腐生產中，是極其不利的，會導致分切的豆腐大小不一，影響賣點。

技術實現思路

1、本實用新型的目的在于提供一種沖漿嫩豆腐成型機，以解決在現有的豆腐在成型方式中，豆腐取出麻煩，且分切豆腐不夠精準且不可控的問題。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種沖漿嫩豆腐成型機，包括機殼、載物板、鏟斗和升降機構，所述機殼內自上而下依次設置有成型腔和置物腔，所述載物板滑動安裝在所述成型腔內，所述成型腔的頂部設置有與所述鏟斗相適配的u型擋板，所述升降機構安裝在所述置物腔內，且所述升降機構的工作端與所述載物板的底部連接。

4、進一步的技術方案是：所述升降機構包括座體、蝸桿、蝸輪、螺紋桿和電機，所述座體和所述電機均安裝在所述置物腔內的橫板上，所述蝸桿和所述蝸輪均轉動安裝在所述座體內且兩者之間嚙合，所述電機的動力輸出端與所述蝸桿一端連接，所述螺紋桿與所述蝸輪中心的螺母螺紋連接，且所述螺紋桿的頂部與所述載物板的底部連接。

5、進一步的技術方案是：所述置物腔內安裝有防護筒，所述螺紋桿的底部位于所述防護筒內。

6、進一步的技術方案是：所述防護筒上設置有注油孔。

7、進一步的技術方案是：所述蝸桿另一端安裝有手柄。

8、進一步的技術方案是：所述載物板和所述成型腔之間設置有動密封副。

9、進一步的技術方案是：所述鏟斗的進料端設置有楔刀。

10、進一步的技術方案是：所述鏟斗上對稱設置有提手。

11、與現有技術相比，本實用新型至少能達到以下有益效果之一的是：

12、本實用新型提出一種沖漿嫩豆腐成型機，該成型機可以在豆腐成型后，根據所要截取豆腐的高度，使用升降機構將載物板逐漸頂起，然后再使用鏟斗將升起的豆腐鏟出，得到一板成品豆腐，該成型機在使用時，豆腐出料方便而且豆腐分切精準且可控，極大方便了豆腐生產和操作的使用。

技術特征：

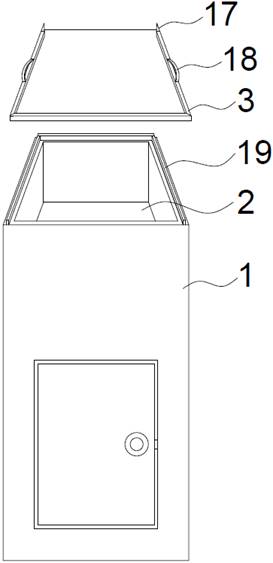

1.一種沖漿嫩豆腐成型機，其特征在于：包括機殼（1）、載物板（2）、鏟斗（3）和升降機構（4），所述機殼（1）內自上而下依次設置有成型腔（5）和置物腔（6），所述載物板（2）滑動安裝在所述成型腔（5）內，所述成型腔（5）的頂部設置有與所述鏟斗（3）相適配的u型擋板（19），所述升降機構（4）安裝在所述置物腔（6）內，且所述升降機構（4）的工作端與所述載物板（2）的底部連接。

2.根據權利要求1所述的沖漿嫩豆腐成型機，其特征在于：所述升降機構（4）包括座體（7）、蝸桿（8）、蝸輪（9）、螺紋桿（10）和電機（11），所述座體（7）和所述電機（11）均安裝在所述置物腔（6）內的橫板（12）上，所述蝸桿（8）和所述蝸輪（9）均轉動安裝在所述座體（7）內且兩者之間嚙合，所述電機（11）的動力輸出端與所述蝸桿（8）一端連接，所述螺紋桿（10）與所述蝸輪（9）中心的螺母螺紋連接，且所述螺紋桿（10）的頂部與所述載物板（2）的底部連接。

3.根據權利要求2所述的沖漿嫩豆腐成型機，其特征在于：所述置物腔（6）內安裝有防護筒（13），所述螺紋桿（10）的底部位于所述防護筒（13）內。

4.根據權利要求3所述的沖漿嫩豆腐成型機，其特征在于：所述防護筒（13）上設置有注油孔（14）。

5.根據權利要求2所述的沖漿嫩豆腐成型機，其特征在于：所述蝸桿（8）另一端安裝有手柄（15）。

6.根據權利要求2所述的沖漿嫩豆腐成型機，其特征在于：所述載物板（2）和所述成型腔（5）之間設置有動密封副（16）。

7.根據權利要求1所述的沖漿嫩豆腐成型機，其特征在于：所述鏟斗（3）的進料端設置有楔刀（17）。

8.根據權利要求1所述的沖漿嫩豆腐成型機，其特征在于：所述鏟斗（3）上對稱設置有提手（18）。

技術總結
本技術公開了一種沖漿嫩豆腐成型機，包括機殼、載物板、鏟斗和升降機構，機殼內自上而下依次設置有成型腔和置物腔，載物板滑動安裝在成型腔內，成型腔的頂部設置有與鏟斗相適配的U型擋板，升降機構安裝在置物腔內，且升降機構的工作端與載物板的底部連接。該成型機可以在豆腐成型后，根據所要截取豆腐的高度，使用升降機構將載物板逐漸頂起，然后再使用鏟斗將升起的豆腐鏟出，得到一板成品豆腐，該成型機在使用時，豆腐出料方便而且豆腐分切精準且可控，極大方便了豆腐生產和操作的使用。

技術研發人員：董冠軍
受保護的技術使用者：河南鑫之泰機械設備有限公司
技術研發日：20240625
技術公布日：2025/3/20
