本技術涉及龍蝦分選設備，更具體地說，涉及一種龍蝦分選機構。

背景技術：

1、龍蝦分選設備是一種專門用于篩選不同尺寸龍蝦的機械設備，龍蝦分選設備廣泛應用于水產養殖、食品加工和貿易等領域，有助于提高龍蝦產品的質量和市場價值。

2、專利文件cn206641309u小龍蝦自動分選機，涉及小龍蝦加工設備技術領域，通過震動架包括震動板、立柱和彈簧一，彈簧一套設在立柱上，并與震動板抵接，震動板的一端與篩漏連接，震動電機設在震動板上，立柱固定設在底座上，調節機構與篩漏下方的調節柵隔連接，移動裝置設在底座下方，實現利用調節柵隔進行小龍蝦的篩分，調節柵隔之間的間距可調，調節方便，可以直接進行篩選，不需要進行多次篩選，結構簡單且實用，安全可靠，經濟實用，使用方便，篩選效果好，適合廣泛推廣。

3、針對上述中的相關技術，實用新型人認為，在現有技術中，為了實現對不同尺寸龍蝦的有效篩選，需要頻繁地調整柵隔之間的間距，這一過程不僅耗時，而且需要一定的時間來響應新的篩分需求，這種操作可能會導致分選效率下降，進而影響生產速度，為此，我們提供了一種龍蝦分選機構來解決以上問題。

技術實現思路

1、為了解決上述問題，本實用新型提供一種龍蝦分選機構，采用如下的技術方案：

2、一種龍蝦分選機構，包括機箱，所述機箱的頂端固定連接有進料斗，所述機箱的內部分別滑動連接有兩個分選框，且機箱的內頂部固定連接有安裝框，所述安裝框的內部設置有分選組件，所述分選框的一側通過轉軸活動連接有旋轉門，且旋轉門的外側設置有開合組件，所述分選框的底端固定連接有導料管，所述機箱的底端固定連接有安裝板，且安裝板的頂端固定連接有收集箱，所述導料管的出料口朝向收集箱的進口端，所述分選框的內部活動連接有防堆積組件，且防堆積組件包括伺服電機二、傳送帶和分料桿，所述伺服電機二的輸出端與分料桿的一端固定連接，所述傳送帶的兩端通過傳動軸分別套設于兩個分料桿的一端，且分料桿的另一端貫穿分選框的內部并活動連接于分選框的內部。

3、進一步的，所述分選組件包括伺服電機一、轉桿、半齒輪、往復齒條和導向塊，所述伺服電機一的輸出端與轉桿的頂端固定連接，且轉桿的外壁與半齒輪的內部固定連接，所述半齒輪與往復齒條相嚙合，且往復齒條的兩端分別與兩個導向塊的一側固定連接。

4、通過采用上述技術方案，通過設置的半齒輪與往復齒條相嚙合，將旋轉運動轉換為齒條的往復直線運動。

5、進一步的，所述伺服電機一的頂端與機箱的內頂部固定連接，所述轉桿的底端活動連接有安裝座，所述導向塊遠離往復齒條的一側滑動連接于安裝座的內部。

6、通過采用上述技術方案，通過導向塊與安裝座的滑動連接，確保了往復齒條在運動過程中的直線方向，防止了偏移和扭曲，提高了運動軌跡的準確性。

7、進一步的，所述往復齒條的兩端分別固定連接有兩個推桿，且推桿呈t字形。

8、通過采用上述技術方案，通過推桿呈t字形狀，t字形的推桿可以提供更大的接觸面積，從而分散推桿的壓力，減少局部磨損，提高推桿的耐用性。

9、進一步的，所述推桿的一側與分選框的外側固定連接，所述安裝座的底端與安裝框的內底部固定連接。

10、通過采用上述技術方案，通過將推桿與分選框固定連接，增加了整個機構的結構強度和穩定性，減少運動過程中的振動。

11、進一步的，所述開合組件包括伸縮桿、彈簧、插塊和防脫塊，所述彈簧套設于伸縮桿的外壁，且伸縮桿的兩端分別固定連接于插塊和防脫塊的一端。

12、通過采用上述技術方案，伸縮桿和彈簧的設計，允許機構根據需要調整插塊的長度，從而切換插塊的運動狀態。

13、進一步的，所述插塊的兩端皆活動連接有容納塊，且容納塊的一側與旋轉門外側固定連接，所述分選框的外側固定連接有固定塊。

14、通過采用上述技術方案，容納塊與旋轉門外側的固定連接方式，增強了整個機構的結構強度。

15、進一步的，所述插塊的一端活動連接于固定塊的內部，且插塊的一側固定連接有驅動桿，所述驅動桿的一端活動連接于容納塊的內部。

16、通過采用上述技術方案，驅動桿的設置使得插塊的移動可以通過外部力量控制，方便操作人員對插塊的運動進行控制。

17、綜上所述，本實用新型包括以下有益技術效果：

18、(1)本實用新型通過設置的分選組件，通過控制器啟動伺服電機一，該伺服電機一通過轉桿帶動半齒輪旋轉，由于半齒輪與往復齒條相嚙合，半齒輪的旋轉進而帶動往復齒條在安裝座內進行往復移動，在此過程中，導向塊與往復齒條協同運動，確保運動的直線性，進而使往復齒條的運動傳遞給推桿，實現對分選框的往復移動，有利于分選框根據龍蝦的大小進行晃動分選，并且使用兩個分選框提高了分選效率；

19、(2)本實用新型通過設置的開合組件，分選操作完成后，較大的龍蝦留在分選框內，為了取出龍蝦，操作人員需要向下按壓驅動桿，驅動桿的移動使得插塊下降，隨著驅動桿的移動，彈簧在伸縮桿的外壁進行伸縮運動，并且防脫塊在容納塊內向下滑動，這一系列運動使得插塊從固定塊的內部脫離，進而打開旋轉門，這樣，龍蝦便可以從分選框中順利取出，有利于工作人員快速控制旋轉門，并且可以隨時對龍蝦進行下料作業，從而提高了操作效率和靈活性。

技術特征：

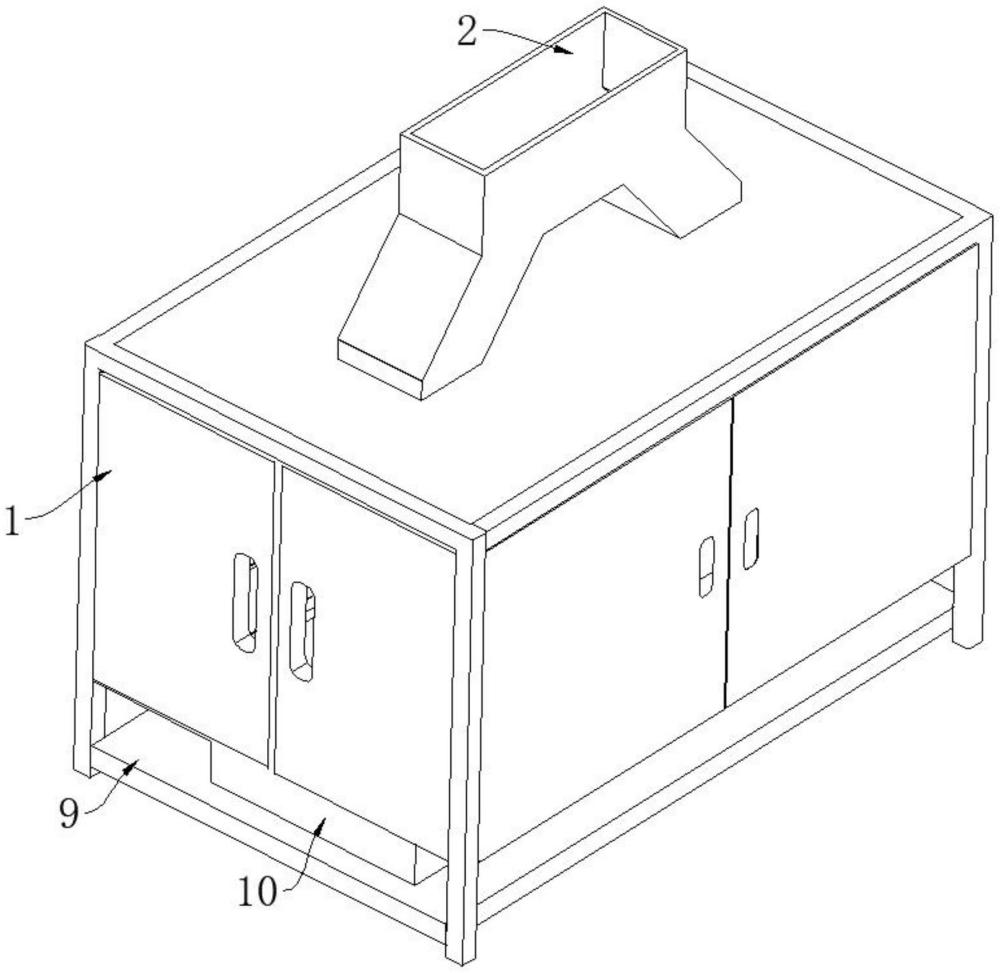

1.一種龍蝦分選機構，包括機箱(1)，其特征在于：所述機箱(1)的頂端固定連接有進料斗(2)，所述機箱(1)的內部分別滑動連接有兩個分選框(3)，且機箱(1)的內頂部固定連接有安裝框(4)，所述安裝框(4)的內部設置有分選組件(5)，所述分選框(3)的一側通過轉軸活動連接有旋轉門(6)，且旋轉門(6)的外側設置有開合組件(7)，所述分選框(3)的底端固定連接有導料管(8)，所述機箱(1)的底端固定連接有安裝板(9)，且安裝板(9)的頂端固定連接有收集箱(10)，所述導料管(8)的出料口朝向收集箱(10)的進口端，所述分選框(3)的內部活動連接有防堆積組件(11)，且防堆積組件(11)包括伺服電機二(110)、傳送帶(111)和分料桿(112)，所述伺服電機二(110)的輸出端與分料桿(112)的一端固定連接，所述傳送帶(111)的兩端通過傳動軸分別套設于兩個分料桿(112)的一端，且分料桿(112)的另一端貫穿分選框(3)的內部并活動連接于分選框(3)的內部。

2.根據權利要求1所述的一種龍蝦分選機構，其特征在于：所述分選組件(5)包括伺服電機一(501)、轉桿(502)、半齒輪(503)、往復齒條(504)和導向塊(505)，所述伺服電機一(501)的輸出端與轉桿(502)的頂端固定連接，且轉桿(502)的外壁與半齒輪(503)的內部固定連接，所述半齒輪(503)與往復齒條(504)相嚙合，且往復齒條(504)的兩端分別與兩個導向塊(505)的一側固定連接。

3.根據權利要求2所述的一種龍蝦分選機構，其特征在于：所述伺服電機一(501)的頂端與機箱(1)的內頂部固定連接，所述轉桿(502)的底端活動連接有安裝座(12)，所述導向塊(505)遠離往復齒條(504)的一側滑動連接于安裝座(12)的內部。

4.根據權利要求3所述的一種龍蝦分選機構，其特征在于：所述往復齒條(504)的兩端分別固定連接有兩個推桿(13)，且推桿(13)呈t字形。

5.根據權利要求4所述的一種龍蝦分選機構，其特征在于：所述推桿(13)的一側與分選框(3)的外側固定連接，所述安裝座(12)的底端與安裝框(4)的內底部固定連接。

6.根據權利要求1所述的一種龍蝦分選機構，其特征在于：所述開合組件(7)包括伸縮桿(701)、彈簧(702)、插塊(703)和防脫塊(704)，所述彈簧(702)套設于伸縮桿(701)的外壁，且伸縮桿(701)的兩端分別固定連接于插塊(703)和防脫塊(704)的一端。

7.根據權利要求6所述的一種龍蝦分選機構，其特征在于：所述插塊(703)的兩端皆活動連接有容納塊(14)，且容納塊(14)的一側與旋轉門(6)外側固定連接，所述分選框(3)的外側固定連接有固定塊(15)。

8.根據權利要求7所述的一種龍蝦分選機構，其特征在于：所述插塊(703)的一端活動連接于固定塊(15)的內部，且插塊(703)的一側固定連接有驅動桿(16)，所述驅動桿(16)的一端活動連接于容納塊(14)的內部。

技術總結
本技術公開了一種龍蝦分選機構，涉及龍蝦分選設備技術領域，包括機箱，所述機箱的頂端固定連接有進料斗，所述機箱的內部分別滑動連接有兩個分選框，且機箱的內頂部固定連接有安裝框，所述安裝框的內部設置有分選組件。本技術通過設置的分選組件，通過控制器啟動伺服電機一，該伺服電機一通過轉桿帶動半齒輪旋轉，由于半齒輪與往復齒條相嚙合，半齒輪的旋轉進而帶動往復齒條在安裝座內進行往復移動，在此過程中，導向塊與往復齒條協同運動，確保運動的直線性，進而使往復齒條的運動傳遞給推桿，實現對分選框的往復移動，有利于分選框根據龍蝦的大小進行晃動分選，并且使用兩個分選框提高了分選效率。
