本技術涉及甘蔗清洗機，具體是滾筒式甘蔗清洗機。

背景技術：

1、甘蔗是一種常見的農作物，具有豐富的營養價值和多樣的用途，從外觀上看，甘蔗通常呈長而粗壯的圓柱形，表皮堅硬且顏色多樣，有紫紅色、綠色等。其莖節分明，一節一節地生長，在營養價值方面，甘蔗富含蔗糖、葡萄糖、果糖等多種糖類，能為人體提供快速的能量補充。此外，它還含有維生素c、維生素b等多種維生素，以及鐵、鈣、鋅等礦物質，甘蔗從地里拉回后，表面容易粘連有泥土等雜質，需要對甘蔗的表面進行清洗，現有的一般都是人工通過刀具去除枝葉后，通過毛巾進行擦洗，工作效率低下，不方便自動化快速完成對甘蔗的清潔，不利于提高工作效率。

技術實現思路

1、本實用新型的目的在于提供滾筒式甘蔗清洗機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、滾筒式甘蔗清洗機，所述殼體內壁安裝有清洗組件，所述清洗組件包括上下對稱設置的第一限位輪和第二限位輪，所述第一限位輪和第二限位輪配合用于對甘蔗進行輸送，所述殼體左右兩端內壁通過第二轉軸轉動連接滾筒，所述接滾筒設置有三組，三個滾筒之間滾動連接清洗筒，所述清洗筒內壁均勻設置有毛刷，所述第二轉軸端部固定安裝擦洗輪，三個所述擦洗輪配合對甘蔗外壁進行滾動擦洗，所述殼體底部外壁固定安裝支架。

4、在本實用新型的一種優選實施方式中，所述殼體左右兩側內壁通過第一軸承座轉動連接第一轉軸，所述第一轉軸外壁固定安裝第一限位輪，所述殼體左右兩側內壁固定安裝定位筒。

5、在本實用新型的一種優選實施方式中，所述定位筒內壁開設有滑槽，所述滑槽內壁滑動連接第三轉軸，所述第三轉軸外壁固定安裝第二限位輪，所述第一轉軸端部外壁固定安裝第一鏈輪。

6、在本實用新型的一種優選實施方式中，所述支架內壁固定安裝第一伺服電機，所述第一伺服電機的輸出軸外壁固定安裝第二鏈輪，所述第二鏈輪和三個第一鏈輪之間通過鏈條傳動連接。

7、在本實用新型的一種優選實施方式中，所述第二轉軸端部外壁固定安裝第一同步帶輪，所述支架外壁固定安裝第二伺服電機。

8、在本實用新型的一種優選實施方式中，所述第二伺服電機輸出軸固定連接第二同步帶輪，所述第二同步帶輪和第一同步帶輪之間通過同步帶傳動連接。

9、在本實用新型的一種優選實施方式中，所述殼體內壁固定安裝噴淋管，所述噴淋管外壁均勻開設有通孔，所述殼體底部內壁固定連接排水管。

10、在本實用新型的一種優選實施方式中，所述殼體輸入端外壁固定安裝第一防護罩，所述第一防護罩內壁開設有進料口，所述殼體前端外壁固定安裝第二防護罩。

11、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

12、1.通過設置第一限位輪和第二限位輪用于輸送甘蔗，將第二限位輪設置為可根據甘蔗的粗細活動伸降，從而方便適應不同粗線和彎曲的甘蔗都能夠順利進行輸送，通過設置清洗筒通過轉動帶動內部的毛刷對甘蔗的表面進行擦洗，從而提高了設備使用的實用性；

13、2.通過設置噴淋管對甘蔗的外壁在擦洗的過程中，同步進行噴淋去污處理，從而方便快速完成對甘蔗的表面進行清潔，提高了工作效率。

技術特征：

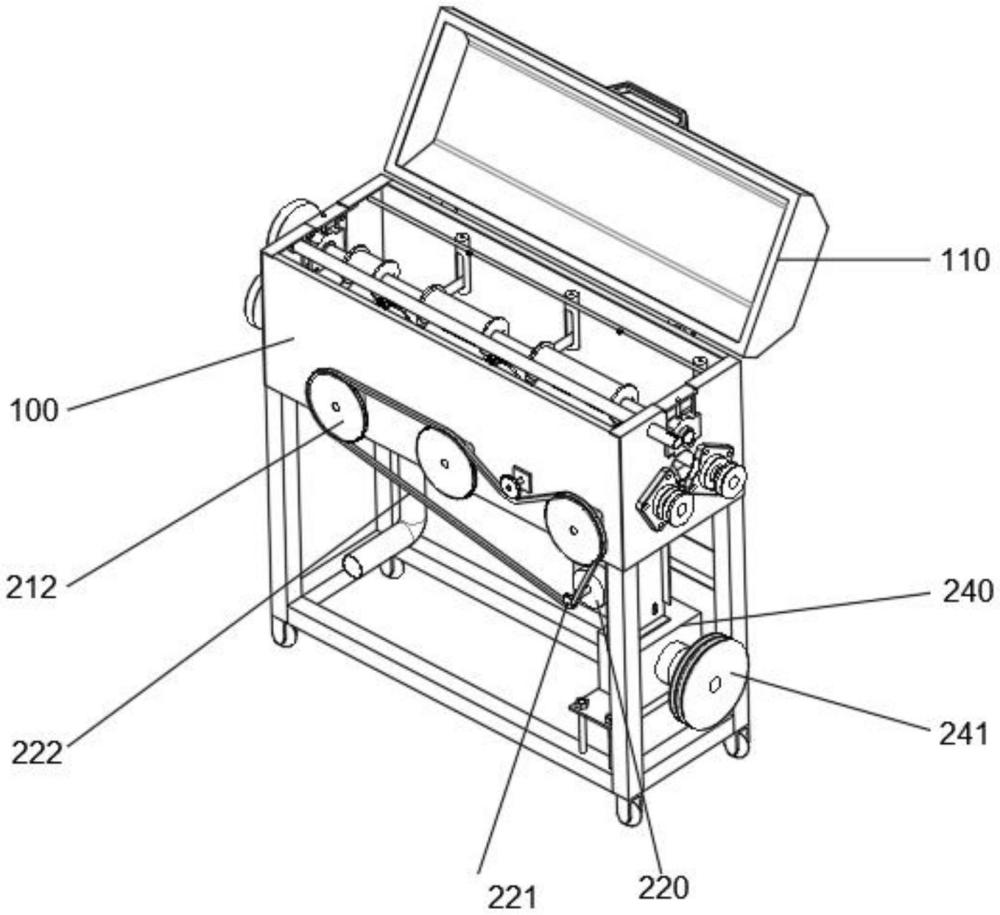

1.滾筒式甘蔗清洗機，包括殼體(100)，所述殼體(100)內壁安裝有清洗組件，其特征在于，所述清洗組件包括上下對稱設置的第一限位輪(211)和第二限位輪(215)，所述第一限位輪(211)和第二限位輪(215)配合用于對甘蔗進行輸送，所述殼體(100)左右兩端內壁通過第二轉軸(231)轉動連接滾筒(233)，所述接滾筒(233)設置有三組，三個滾筒(233)之間滾動連接清洗筒(250)，所述清洗筒(250)內壁均勻設置有毛刷(251)，所述第二轉軸(231)端部固定安裝擦洗輪(234)，三個所述擦洗輪(234)配合對甘蔗外壁進行滾動擦洗，所述殼體(100)底部外壁固定安裝支架(120)。

2.根據權利要求1所述的滾筒式甘蔗清洗機，其特征在于，所述殼體(100)左右兩側內壁通過第一軸承座(200)轉動連接第一轉軸(210)，所述第一轉軸(210)外壁固定安裝第一限位輪(211)，所述殼體(100)左右兩側內壁固定安裝定位筒(213)。

3.根據權利要求2所述的滾筒式甘蔗清洗機，其特征在于，所述定位筒(213)內壁開設有滑槽，所述滑槽內壁滑動連接第三轉軸(214)，所述第三轉軸(214)外壁固定安裝第二限位輪(215)，所述第一轉軸(210)端部外壁固定安裝第一鏈輪(212)。

4.根據權利要求3所述的滾筒式甘蔗清洗機，其特征在于，所述支架(120)內壁固定安裝第一伺服電機(220)，所述第一伺服電機(220)的輸出軸外壁固定安裝第二鏈輪(221)，所述第二鏈輪(221)和三個第一鏈輪(212)之間通過鏈條(222)傳動連接。

5.根據權利要求4所述的滾筒式甘蔗清洗機，其特征在于，所述第二轉軸(231)端部外壁固定安裝第一同步帶輪(232)，所述支架(120)外壁固定安裝第二伺服電機(240)。

6.根據權利要求5所述的滾筒式甘蔗清洗機，其特征在于，所述第二伺服電機(240)輸出軸固定連接第二同步帶輪(241)，所述第二同步帶輪(241)和第一同步帶輪(232)之間通過同步帶傳動連接。

7.根據權利要求1所述的滾筒式甘蔗清洗機，其特征在于，所述殼體(100)內壁固定安裝噴淋管(300)，所述噴淋管(300)外壁均勻開設有通孔，所述殼體(100)底部內壁固定連接排水管(310)。

8.根據權利要求7所述的滾筒式甘蔗清洗機，其特征在于，所述殼體(100)輸入端外壁固定安裝第一防護罩(140)，所述第一防護罩(140)內壁開設有進料口，所述殼體(100)前端外壁固定安裝第二防護罩(130)。

技術總結
本技術公開了滾筒式甘蔗清洗機，所述殼體內壁安裝有清洗組件，所述清洗組件包括上下對稱設置的第一限位輪和第二限位輪，所述第一限位輪和第二限位輪配合用于對甘蔗進行輸送，所述殼體左右兩端內壁通過第二轉軸轉動連接滾筒，所述接滾筒設置有三組，三個滾筒之間滾動連接清洗筒，所述清洗筒內壁均勻設置有毛刷，所述第二轉軸端部固定安裝擦洗輪，涉及甘蔗清洗機技術領域，通過設置第一限位輪和第二限位輪用于輸送甘蔗，將第二限位輪設置為可根據甘蔗的粗細活動伸降，從而方便適應不同粗線和彎曲的甘蔗都能夠順利進行輸送，通過設置清洗筒通過轉動帶動內部的毛刷對甘蔗的表面進行擦洗，從而提高了設備使用的實用性。

技術研發人員：楊宗元
受保護的技術使用者：廣州市家元五金制品有限公司
技術研發日：20240718
技術公布日：2025/4/28
