本技術涉及食品加工，具體而言，涉及一種粉條漏粉桶。

背景技術：

1、粉條漏粉桶，是專為粉條生產設計的漏粉設備，主要由漏粉桶體和漏孔組成，漏粉桶體是粉條漏粉筒的主要部分，用于容納過濾調制后粉條料漿，在使用時通過將粉條料漿添加至漏粉桶體漏粉桶體內部，經過漏孔呈長條狀漏出漏粉桶體下降至外界煮鍋內部進行煮熟成型，完成粉條的漏粉制作，由于粉條漏粉剛開始時會有較大的料頭，因此，有必要對料頭進行接收操作。

2、相關技術中，在漏粉桶使用過程中，一般是由使用者手持一個單獨的料盆對漏粉開始的料頭進行接收操作，從而進行使用。

3、然而，當前在漏粉桶使用過程中，由于單獨手持料盤接收料頭的方式，導致漏粉桶漏粉操作較為不便，且影響使用者漏粉操作的流暢性，影響漏粉料頭接收的便捷性。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種克服上述技術問題或至少部分地解決上述問題的一種粉條漏粉桶。

2、本實用新型是這樣實現的：

3、本實用新型提供一種粉條漏粉桶，包括漏粉桶體，所述漏粉桶體的外側安裝有支撐環，所述支撐環的兩側均安裝有支撐架；

4、料頭接收機構；所述料頭接收機構包括；

5、連接座；所述連接座活動連接在漏粉桶體右側的底部，所述連接座底部的右側固定連接有連接柱；

6、閉合盤；所述閉合盤活動連接在漏粉桶體的底部，所述閉合盤的底部活動連接有接料盤；

7、連接筒；所述連接筒固定連接在支撐架的頂部，所述支撐環的兩側均固定連接有位于連接筒內部的連接板；

8、連接施力機構；所述連接施力機構設置在連接座左側的底部。

9、在一個優選的方案中，所述連接施力機構包括連接槽、施力座、磁片和磁吸片，所述連接槽開設在連接座左側的底部，所述施力座活動連接在連接槽的內部，所述施力座的左側與漏粉桶體的右側固定連接，所述磁片鑲嵌連接在施力座的右側，所述磁吸片鑲嵌連接在連接槽的內壁與磁片磁性連接。

10、在一個優選的方案中，所述接料盤的頂部活動連接有斷料條，所述斷料條、閉合盤和接料盤的右側均固定連接有與連接柱轉動連接的轉座。

11、在一個優選的方案中，所述轉座的內部開設有轉槽，所述轉槽的內部轉動連接有轉環，所述轉環的內側與連接柱的表面固定連接。

12、在一個優選的方案中，所述轉座的頂部固定連接有位于斷料條右側的跟隨柱，所述連接柱的表面固定連接有位于跟隨柱右側的限位柱。

13、在一個優選的方案中，所述連接筒頂部的內側開設有定位口，所述定位口的內部活動連接有定位板，所述定位板的底部與連接板的頂部插接配合。

14、在一個優選的方案中，所述連接板的頂部開設有定位槽，所述定位槽設置有若干個，且若干個定位槽呈等距離分布，所述定位板的底部位于定位槽的內部。

15、在一個優選的方案中，所述定位板的內部開設有升降口，所述升降口的內部活動連接有升降架，所述升降架的底部與連接筒的頂部固定連接。

16、本實用新型提供的一種粉條漏粉桶，其有益效果包括有：

17、1、通過設置料頭接收機構，可以在支撐架配合漏粉桶體使用時，對漏粉桶體加料過程中的料漿開始排出的漏粉料頭進行接收工作，避免料漿漏粉過程中出現料頭難以接收的情況，因此提高了漏粉桶體的料頭接收效果。

18、2、通過設置連接施力機構，可以在連接座配合連接柱使用時，為連接座提供與漏粉桶體安裝連接的空間和施力接收，避免連接座使用時出現難以與漏粉桶體連接的情況，因此提高了連接座的連接施力效果。

19、3、通過設置斷料條和轉座，可以在接料盤配合漏粉桶體使用時，為使用者提供對料漿漏粉過程中的粉條與料頭進行截?cái)嗟慕橘|(zhì)，避免料漿漏粉過程中難以進行料頭截?cái)嗟那闆r，因此提高了料頭截?cái)嗟谋憬菪浴?/p>

技術特征：

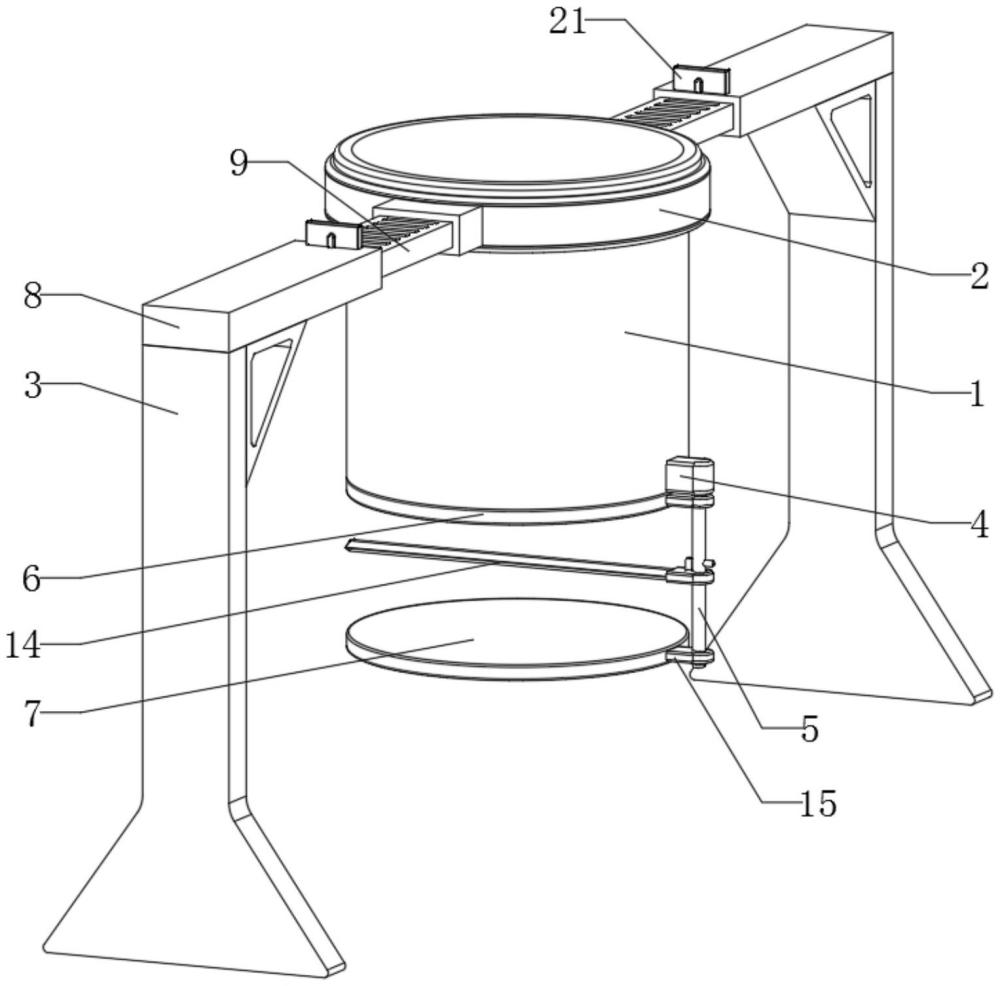

1.一種粉條漏粉桶，包括漏粉桶體（1），所述漏粉桶體（1）的外側安裝有支撐環（2），所述支撐環（2）的兩側均安裝有支撐架（3），其特征在于；

2.根據權利要求1所述的一種粉條漏粉桶，其特征在于，所述連接施力機構包括連接槽（10）、施力座（11）、磁片（12）和磁吸片（13），所述連接槽（10）開設在連接座（4）左側的底部，所述施力座（11）活動連接在連接槽（10）的內部，所述施力座（11）的左側與漏粉桶體（1）的右側固定連接，所述磁片（12）鑲嵌連接在施力座（11）的右側，所述磁吸片（13）鑲嵌連接在連接槽（10）的內壁與磁片（12）磁性連接。

3.根據權利要求1所述的一種粉條漏粉桶，其特征在于，所述接料盤（7）的頂部活動連接有斷料條（14），所述斷料條（14）、閉合盤（6）和接料盤（7）的右側均固定連接有與連接柱（5）轉動連接的轉座（15）。

4.根據權利要求3所述的一種粉條漏粉桶，其特征在于，所述轉座（15）的內部開設有轉槽（16），所述轉槽（16）的內部轉動連接有轉環（17），所述轉環（17）的內側與連接柱（5）的表面固定連接。

5.根據權利要求3所述的一種粉條漏粉桶，其特征在于，所述轉座（15）的頂部固定連接有位于斷料條（14）右側的跟隨柱（18），所述連接柱（5）的表面固定連接有位于跟隨柱（18）右側的限位柱（19）。

6.根據權利要求1所述的一種粉條漏粉桶，其特征在于，所述連接筒（8）頂部的內側開設有定位口（20），所述定位口（20）的內部活動連接有定位板（21），所述定位板（21）的底部與連接板（9）的頂部插接配合。

7.根據權利要求6所述的一種粉條漏粉桶，其特征在于，所述連接板（9）的頂部開設有定位槽（22），所述定位槽（22）設置有若干個，且若干個定位槽（22）呈等距離分布，所述定位板（21）的底部位于定位槽（22）的內部。

8.根據權利要求6所述的一種粉條漏粉桶，其特征在于，所述定位板（21）的內部開設有升降口（23），所述升降口（23）的內部活動連接有升降架（24），所述升降架（24）的底部與連接筒（8）的頂部固定連接。

技術總結
本技術提供了一種粉條漏粉桶，屬于食品加工技術領域。該一種粉條漏粉桶包括漏粉桶體和料頭接收機構，漏粉桶體的外側安裝有支撐環，支撐環的兩側均安裝有支撐架，連接座活動連接在漏粉桶體右側的底部，連接座底部的右側固定連接有連接柱，閉合盤活動連接在漏粉桶體的底部，閉合盤的底部活動連接有接料盤，連接筒固定連接在支撐架的頂部，支撐環的兩側均固定連接有位于連接筒內部的連接板，通過設置料頭接收機構，可以在支撐架配合漏粉桶體使用時，對漏粉桶體加料過程中的料漿開始排出的漏粉料頭進行接收工作，避免料漿漏粉過程中出現料頭難以接收的情況，因此提高了漏粉桶體的料頭接收效果。

技術研發人員：劉大勇
受保護的技術使用者：興文縣金鵝粉業有限責任公司
技術研發日：20240711
技術公布日：2025/4/28
