本技術涉及春卷生產，具體為一種具有視覺檢測功能的春卷生產裝置。

背景技術：

1、卷制食品有春卷、卷餅、墨西哥餅、薄煎餅等將餡料用外皮卷起來所得的食品，春卷，又稱春餅、春盤、薄餅，是中國民間節日的一種傳統食品，流行于中國各地，在江南等地尤盛，在中國南方，過春節不吃餃子，吃春卷和芝麻湯圓，并且在漳州一帶清明時節也吃春卷，民間除供自己家食用外，常用于待客，春卷歷史悠久，由古代的春餅演化而來，眾所周知，春卷的制作工藝為：步驟一、制春卷皮；步驟二、調制餡；步驟三、將餡注入春卷皮；步驟四、卷裹；步驟五、包裝或裝盤；

2、目前，現有的春卷生產設備并未設置用于檢測干米紙質量的視覺檢測設備，因此，并不能將一些殘缺的干米紙篩選出來，導致春卷生產時的成型合格率不能得到保障，殘缺的干米紙在經過落餡、折疊及卷繞工序，由于干皮米殘缺，一方面，會造成春卷表面露餡，另一方面，后續炸制時會直接炸到餡影響口感和美觀。

技術實現思路

1、為了克服現有技術方案的不足，本實用新型提供一種具有視覺檢測功能的春卷生產裝置，能有效的解決現有的春卷生產設備并未設置用于檢測干米紙質量的視覺檢測設備，因此，并不能將一些殘缺的干米紙篩選出來，導致春卷生產時的成型合格率不能得到保障的技術問題。

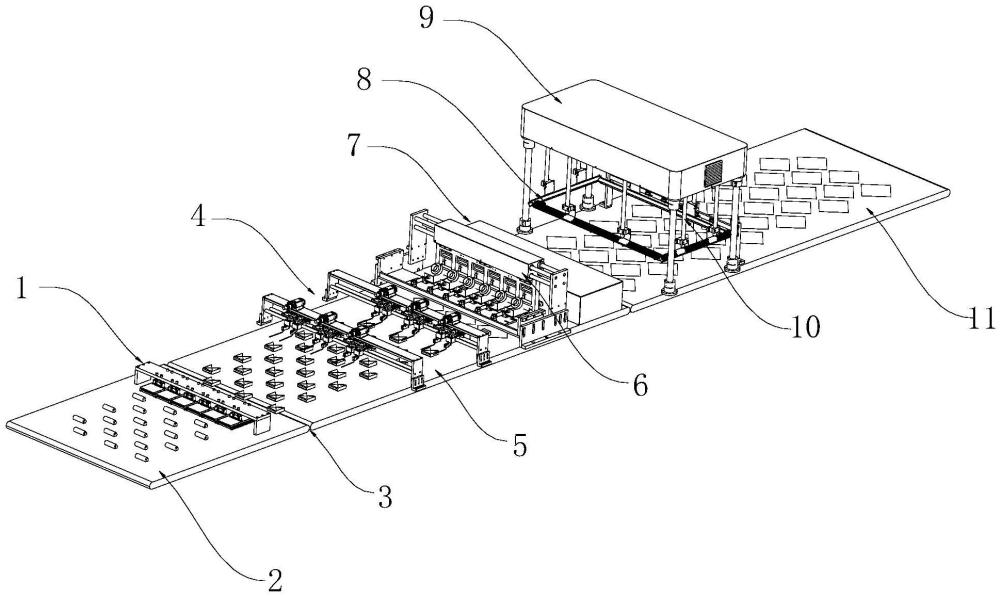

2、本實用新型解決其技術問題所采用的技術方案是：一種具有視覺檢測功能的春卷生產裝置，包括依次設置的米皮軟化機構、落餡機構、折疊機構以及卷繞機構，所述米皮軟化機構的一側設有視覺檢測機構，所述視覺檢測機構的下方設有用于傳輸干米皮的第一輸送帶，所述落餡機構及折疊機構的下方設有第二輸送帶，所述卷繞機構的下方設有第三輸送帶，所述視覺檢測機構包括安裝箱以及至少一個ccd視覺檢測相機，所述安裝箱的內部設有用于控制落餡機構及折疊機構的主控電路板，所述第二輸送帶與第三輸送帶之間具有間隙以形成不良品落料槽。

3、優選地，所述ccd視覺檢測相機與主控電路板電性連接，所述主控電路板分別與落餡機構及折疊機構電性連接。

4、優選地，所述安裝箱的底部設有四個光源，四個所述光源分別設于安裝箱的前側、安裝箱的后側、安裝箱的左側以及安裝箱的右側。

5、優選地，所述安裝箱設有用于固定光源的連接架，且光源具有傾斜角度。

6、優選地，所述第一輸送帶、第二輸送帶以及第三輸送帶從前端至后端依次設置。

7、與現有技術相比，本實用新型的有益效果是：

8、通過在米皮軟化機構的一側設置視覺檢測機構，在視覺檢測機構的下方設置用于傳輸干米皮的第一輸送帶，在落餡機構及折疊機構的下方設置第二輸送帶，在卷繞機構的下方設置第三輸送帶，并在安裝箱的內部設置用于控制落餡機構及折疊機構的主控電路板，且第二輸送帶與第三輸送帶之間具有不良品落料槽，若視覺檢測機構檢測干米皮為良品，落餡機構及折疊機構則正常運轉，米皮經落餡及折疊工序后，由于厚度及重量較大，因此能夠從第二輸送帶過渡到第三輸送帶，若視覺檢測機構檢測干米皮殘缺，主控電路板則控制落餡機構及折疊機構則停止運行，殘缺的干米皮經過米皮軟化機構后軟化，未經落餡及折疊工序的干米皮由于呈鋪開狀，整體厚度及重量較小，因此在第二輸送帶的傳輸作用下，從第二輸送帶與第三輸送帶之間的不良品落料槽流出，從而提高春卷生產時的成型合格率。

技術特征：

1.一種具有視覺檢測功能的春卷生產裝置，包括依次設置的米皮軟化機構、落餡機構、折疊機構以及卷繞機構，其特征在于，所述米皮軟化機構的一側設有視覺檢測機構，所述視覺檢測機構的下方設有用于傳輸干米皮的第一輸送帶，所述落餡機構及折疊機構的下方設有第二輸送帶，所述卷繞機構的下方設有第三輸送帶，所述視覺檢測機構包括安裝箱以及至少一個ccd視覺檢測相機，所述安裝箱的內部設有用于控制落餡機構及折疊機構的主控電路板，所述第二輸送帶與第三輸送帶之間具有間隙以形成不良品落料槽。

2.根據權利要求1所述的一種具有視覺檢測功能的春卷生產裝置，其特征在于，所述ccd視覺檢測相機與主控電路板電性連接，所述主控電路板分別與落餡機構及折疊機構電性連接。

3.根據權利要求1所述的一種具有視覺檢測功能的春卷生產裝置，其特征在于，所述安裝箱的底部設有四個光源，四個所述光源分別設于安裝箱的前側、安裝箱的后側、安裝箱的左側以及安裝箱的右側。

4.根據權利要求3所述的一種具有視覺檢測功能的春卷生產裝置，其特征在于，所述安裝箱設有用于固定光源的連接架，且光源具有傾斜角度。

5.根據權利要求1所述的一種具有視覺檢測功能的春卷生產裝置，其特征在于，所述第一輸送帶、第二輸送帶以及第三輸送帶從前端至后端依次設置。

技術總結
本技術公開了春卷生產領域的一種具有視覺檢測功能的春卷生產裝置，包括米皮軟化機構、落餡機構、折疊機構、卷繞機構、視覺檢測機構、第一輸送帶、第二輸送帶及第三輸送帶，視覺檢測機構包括CCD視覺檢測相機，安裝架的內部設有用于控制落餡機構及折疊機構的主控電路板，第二輸送帶與第三輸送帶之間具有間隙以形成不良品落料槽，若視覺檢測機構檢測干米皮殘缺，主控電路板則控制落餡機構及折疊機構則停止運行，殘缺的干米皮經過米皮軟化機構后軟化，未經落餡及折疊工序的干米皮由于呈鋪開狀，整體厚度及重量較小，因此在第二輸送帶的傳輸作用下，從第二輸送帶與第三輸送帶之間的不良品落料槽流出，從而提高春卷生產時的成型合格率。

技術研發人員：何偉賢,連志雄,晏業純,熊強,葉鑫林
受保護的技術使用者：惠州市新鑫輝自動化設備有限公司
技術研發日：20240717
技術公布日：2025/4/28
