本技術涉及牛奶殺菌技術，具體涉及一種基于濃縮系統的殺菌裝置。

背景技術：

1、牛奶是最古老的天然乳制品之一，它主要是從母奶牛身上擠出。牛奶的營養價值極高，含有豐富的蛋白質、鈣質、維生素和少量的碳水化合物。其中，蛋白質是人體構成組織和維持生命所必需的重要營養物質；鈣質對維持骨骼健康、神經和肌肉功能有著重要影響；維生素有助于保持肌膚和視力健康，以及維護免疫系統功能等。此外，牛奶中的碳水化合物主要是乳糖，這是一種天然的糖分，能夠為身體提供能量。

2、牛奶殺菌是確保牛奶質量和安全性的關鍵步驟，其重要性體現在多個方面：

3、去除微生物污染：原始的牛奶可能受到多種微生物的污染，包括細菌、病毒和真菌等。這些微生物可能導致牛奶變質，產生不良風味，甚至可能對人體健康造成威脅。通過殺菌處理，可以有效地去除或殺滅這些微生物，確保牛奶的衛生安全。

4、延長保質期：殺菌處理能夠破壞牛奶中的酶和其他可能導致變質的生物活性物質，從而延長牛奶的保質期。這使得牛奶可以在更長的時間內保持其原有的品質和口感，滿足消費者的需求。

5、提高營養價值：殺菌處理還有助于保留牛奶中的營養成分。雖然一些高溫殺菌方法可能會導致部分營養素的損失，但現代殺菌技術已經能夠實現在殺滅微生物的同時最大程度地保留牛奶的營養價值。

6、符合食品安全標準：牛奶作為大眾日常消費品，其安全性受到廣泛關注。通過殺菌處理，可以確保牛奶符合國家和國際的食品安全標準，為消費者提供安全、健康的飲品。

7、綜上所述，牛奶殺菌對于確保牛奶的質量和安全性具有重要意義。在選擇牛奶時，消費者應關注產品的殺菌處理方式和保質期等信息，以確保購買到安全、健康的牛奶產品。

8、通常情況下，牛奶在進行殺菌處理之前確實需要進行過濾。過濾的目的是去除牛奶中的雜質、細菌和其他微生物，以確保殺菌過程更加有效。通過過濾，可以提高殺菌效果，延長牛奶的保質期，并確保產品的質量和安全性。

9、現有的基于濃縮系統的殺菌裝置在進行使用時，過濾層并不便于更換，過濾層更換不及時會對牛奶的過濾效果產生影響，并且如果有雜質殘留在牛奶中而直接進行殺菌的話會對牛奶的品質產生影響。

技術實現思路

1、本實用新型的目的是提供一種基于濃縮系統的殺菌裝置，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種基于濃縮系統的殺菌裝置，包括殺菌組件，所述殺菌組件的一側安裝有過濾組件，所述過濾組件能夠對需要進行殺菌處理的牛奶進行過濾。

3、進一步地，所述過濾組件包括：

4、驅動件，其位于殺菌組件的一側；

5、平移驅動件，其非輸出端通過聯軸器與驅動件的輸出端固定連接；

6、旋轉組件，其安裝于平移驅動件的輸出端。

7、進一步地，所述旋轉組件包括：

8、圓盤，其底部與平移驅動件的頂部固定連接；

9、限位件，其滑動套設于平移驅動件的輸出端，且其位于圓盤的下方。

10、進一步地，所述旋轉組件還包括：

11、兩個對稱布置的下料口，其貫穿圓盤，且其外側與圓盤的內壁固定連接；

12、兩個對稱布置的過濾件，其一端與限位件的底部抵接，且其與限位件的外側底部轉動連接。

13、進一步地，還包括：

14、支撐板，其頂部與驅動件的底部固定連接；

15、若干支撐柱，其固定安裝于支撐板的底部；

16、固定柱，其頂部與限位件的底部固定連接，其底部與支撐板的頂部固定連接。

17、進一步地，所述殺菌組件包括：

18、殺菌桶，其固定安裝于支撐板的頂部，且位于驅動件的一側；

19、蓋子，其活動安裝于殺菌桶的頂部；

20、進料口，其固定安裝于蓋子的頂部，且與殺菌桶和下料口連通。

21、與現有技術相比，本實用新型提供的一種基于濃縮系統的殺菌裝置，通過驅動件帶動圓盤旋轉，當其中一個下料口與進料口完全連通時，過濾件正好位于下料口與進料口之間，將需要進行滅菌的牛奶通過下料口導入殺菌桶中，中間經過過濾件過濾，從而保證殺菌桶內的牛奶更純凈；

22、當需要對過濾件的過濾層進行更換時，驅動件通過帶動圓盤旋轉，使另一個下料口與進料口完全連通，可以繼續進行牛奶的過濾殺菌工作，而需要進行更換的過濾件將轉至原來位置的對稱位置，從而便于更換過濾件上的過濾層，以備下一次使用，防止因為過濾效果不佳對牛奶的品質產生影響。

技術特征：

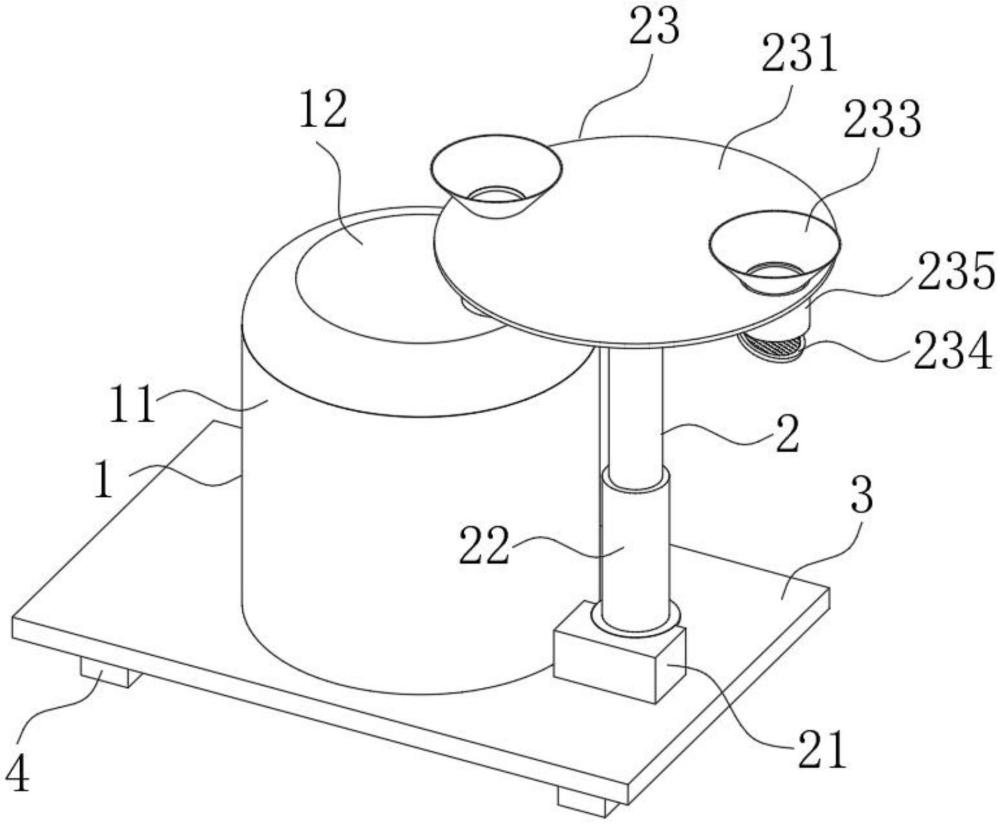

1.一種基于濃縮系統的殺菌裝置，包括殺菌組件(1)，其特征在于，所述殺菌組件(1)的一側安裝有過濾組件(2)，所述過濾組件(2)能夠對需要進行殺菌處理的牛奶進行過濾。

2.根據權利要求1所述的一種基于濃縮系統的殺菌裝置，其特征在于，所述過濾組件(2)包括：

3.根據權利要求2所述的一種基于濃縮系統的殺菌裝置，其特征在于，所述旋轉組件(23)包括：

4.根據權利要求2所述的一種基于濃縮系統的殺菌裝置，其特征在于，所述旋轉組件(23)還包括：

5.根據權利要求1所述的一種基于濃縮系統的殺菌裝置，其特征在于，還包括：

6.根據權利要求1所述的一種基于濃縮系統的殺菌裝置，其特征在于，所述殺菌組件(1)包括：

技術總結
本技術公開了一種基于濃縮系統的殺菌裝置，涉及牛奶殺菌技術領域，包括殺菌組件，所述殺菌組件的一側安裝有過濾組件，所述過濾組件能夠對需要進行殺菌處理的牛奶進行過濾；該基于濃縮系統的殺菌裝置，通過驅動件帶動圓盤旋轉，當其中一個下料口與進料口完全連通時，過濾件正好位于下料口與進料口之間，將需要進行滅菌的牛奶通過下料口倒入殺菌桶中，中間經過過濾件過濾，從而保證殺菌桶內的牛奶更純凈；當需要對過濾件的過濾層進行更換時，驅動件通過帶動圓盤旋轉，使另一個下料口與進料口完全連通，可以繼續進行牛奶的過濾殺菌工作，而需要進行更換的過濾件將轉至原來位置的對稱位置，從而便于更換過濾件上的過濾層，以備下一次使用，防止因為過濾效果不佳對牛奶的品質產生影響。

技術研發人員：趙博
受保護的技術使用者：新疆山地生物科技有限責任公司
技術研發日：20240726
技術公布日：2025/4/28
