本技術涉及食品加工，尤其涉及一種蒸柜排氣控制組件。

背景技術：

1、蒸柜廣泛應用于面點加工領域，主要起到蒸制面點的作用，蒸柜的工作原理為：通入熱蒸汽，對蒸柜內的面點進行加熱，使其成熟，蒸制完成后，將熱蒸汽快速排出，再打開柜門，運輸食品。

2、經查公開(公告)號：cn218186304u，公開了一種獨立抽氣蒸柜，其排氣控制組件包括控制閘門、調節組件和閘門固定機構，控制閘門用于常壓下封閉排氣口；排氣口外設置有排氣管，閘門固定機構包括活動閥板，活動閥板與排氣口鉸接，當控制閘門落下時，封閉排氣口；控制閘門上設置有配重塊，利用配重可以方便使控制閘門進行扣合，并且輕微的動力并不會導致控制閘門打開，柜體內的加壓狀態也不會導致控制閘門打開漏氣；調節組件包括頂升螺絲和固定組件，頂升螺絲驅動活動閥板沿排氣管頂升，固定組件包括固定環，固定環設置于排氣管內，活動閥板的一端、控制閘門的一端均與固定環接；調節頂升螺絲自帶鎖緊螺母，每次調節時先松開鎖緊螺母，然后調節螺桿是頂起活動閥板還是降低活動閥板，順時針旋緊調節螺桿頂起活動閥板，逆時針調節螺桿時降低活動閥板，頂起螺絲固定在另一顆螺母，該螺母焊接在固定環內圈，而固定環焊接在排氣管內。

3、在上述獨立抽氣蒸柜的結構中，雖然柜體內的壓力過大時可以自動頂開活動閥板，但在實現柜體的排氣時，則需手動調節螺桿頂起活動閥板，對于需要對面點進行間歇蒸制(間歇蒸制是指：在蒸制一段時間后，實現排氣，后繼續封閉排氣口，繼續蒸制，以此循環)的蒸柜而言，上述排氣控制組件明顯不便于實現排氣，因為每次排氣都需要人工手動調節螺桿頂起活動閥板，在完成排氣之后，又需要人工手動調節螺桿降低活動閥板封閉排氣口。

技術實現思路

1、為解決上述問題，本申請提出一種蒸柜排氣控制組件，其無需人工手動調節活動閥板，比較適用于需要對面點進行間歇蒸制的蒸柜，同時在蒸柜內的壓力過大時可以自動頂開活動閥板，避免蒸柜內的壓力過大。

2、本實用新型的技術方案是：

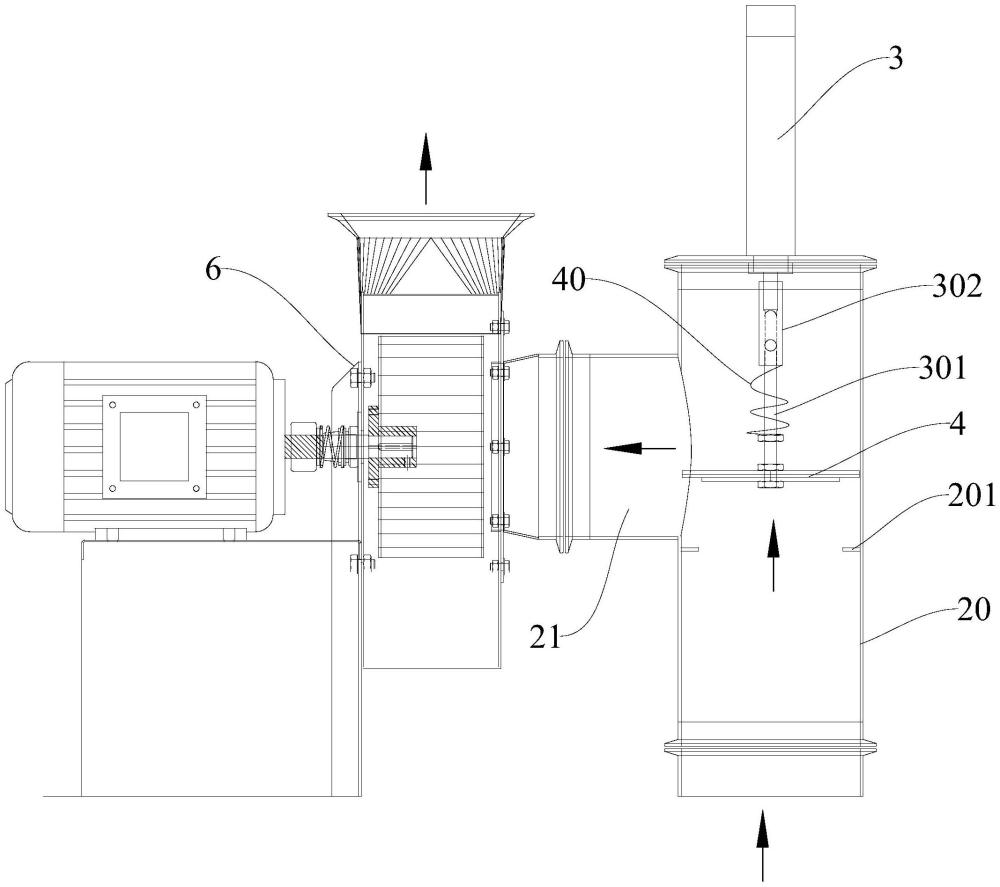

3、一種蒸柜排氣控制組件，包括：

4、二通管件，所述二通管件包括直通管和側通管，所述直通管的第一端與蒸柜的排氣口連通，所述直通管的第二端封閉，所述側通管的第一端與所述直通管相互貫通，所述側通管的第二端與所述蒸柜的外部相通；

5、自動伸縮機構，設于所述直通管的第二端，所述自動伸縮機構的伸縮桿沿所述直通管的軸向方向延伸，所述伸縮桿位于所述直通管內；

6、活動閥板，與所述伸縮桿的自由端連接，用于封閉所述排氣口；

7、其中，伸縮桿上套設有位于活動閥板與伸縮桿的固定端之間的彈性件。

8、進一步地，所述活動閥板與所述伸縮桿可拆卸連接。

9、進一步地，所述伸縮桿的自由端連接有與伸縮桿同軸的絲桿，所述絲桿與活動閥板螺紋連接并鎖緊。

10、進一步地，還包括鎖緊組件，所述鎖緊組件包括上鎖緊螺母和下鎖緊螺母，所述活動閥板上開設有貫穿自身相對表面的螺紋孔，所述螺紋孔與所述絲桿螺紋連接，所述上鎖緊螺母與絲桿螺紋連接，所述上鎖緊螺母位于所述活動閥板上方，所述下鎖緊螺母與所述絲桿螺紋連接，所述下鎖緊螺母位于所述活動閥板的下方。

11、進一步地，所述直通管內的壁面上設置有固定環，所述固定環與直通管同軸設置，所述活動閥板的下表面能夠與所述固定環的上表面密封抵壓。

12、進一步地，所述活動閥板的下表面上設置有密封圈，用于密封活動閥板與固定環的之間的間隙。

13、進一步地，還包括風機，所述風機的進風端口與所述側通管的第二端連通，所述風機的出風端口通過排風管與所述蒸柜的外部連通。

14、進一步地，所述自動伸縮機構為氣動推桿或電動推桿。

15、進一步地，所述固定環與所述直通管一體連接。

16、進一步地，所述彈性件為彈簧。

17、相比于現有技術，本實用新型的有益效果：

18、本實用新型的蒸柜排氣控制組件在實現排氣時，通過自動伸縮機構自動驅動活動閥板打開蒸柜的排氣口，實現排氣，無需人工手動調節活動閥板，比較適用于需要對面點進行間歇蒸制的蒸柜；此外，由于伸縮桿上套設有位于活動閥板與伸縮桿的固定端之間的彈性件，因此當蒸柜內的壓力過大時，蒸柜內的氣壓會克服彈性件的彈力，自動頂起活動閥板打開排氣口泄壓，避免蒸柜內的壓力過大，從而提升面點的蒸制效果。

技術特征：

1.一種蒸柜排氣控制組件，其特征在于，包括

2.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，所述活動閥板與所述伸縮桿可拆卸連接。

3.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，所述伸縮桿的自由端連接有與伸縮桿同軸的絲桿，絲桿與活動閥板螺紋連接并鎖緊。

4.根據權利要求3所述的蒸柜排氣控制組件，其特征在于，還包括鎖緊組件，所述鎖緊組件包括上鎖緊螺母和下鎖緊螺母，所述活動閥板上開設有貫穿自身相對表面的螺紋孔，所述螺紋孔與所述絲桿螺紋連接，所述上鎖緊螺母與絲桿螺紋連接，所述上鎖緊螺母位于所述活動閥板上方，所述下鎖緊螺母與所述絲桿螺紋連接，所述下鎖緊螺母位于所述活動閥板的下方。

5.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，所述直通管內的壁面上設置有固定環，所述固定環與直通管同軸設置，所述活動閥板的下表面能夠與所述固定環的上表面密封抵壓。

6.根據權利要求5所述的蒸柜排氣控制組件，其特征在于，所述活動閥板的下表面上設置有密封圈，用于密封活動閥板與固定環的之間的間隙。

7.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，還包括風機，所述風機的進風端口與所述側通管的第二端連通，所述風機的出風端口通過排風管與所述蒸柜的外部連通。

8.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，所述自動伸縮機構為氣動推桿或電動推桿。

9.根據權利要求5所述的蒸柜排氣控制組件，其特征在于，所述固定環與所述直通管一體連接。

10.根據權利要求1所述的蒸柜排氣控制組件，其特征在于，所述彈性件為彈簧。

技術總結
本技術提供一種蒸柜排氣控制組件，包括二通管件、自動伸縮機構、彈性件和活動閥板，二通管件包括直通管和側通管，直通管的第一端與蒸柜的排氣口連通，直通管的第二端封閉，側通管的第一端與直通管相互貫通，側通管的第二端與蒸柜的外部相通；自動伸縮機構設于直通管的第二端，自動伸縮機構的伸縮桿沿直通管的軸向方向延伸，伸縮桿位于直通管內；活動閥板與伸縮桿的自由端連接，用于封閉排氣口；彈性件套設有伸縮桿上并位于活動閥板與伸縮桿的固定端之間。本技術的蒸柜排氣控制組件在實現排氣時，無需人工手動調節活動閥板，比較適用于需要對面點進行間歇蒸制的蒸柜；同時可自動頂起活動閥板打開排氣口泄壓，避免蒸柜內的壓力過大。

技術研發人員：張漢東
受保護的技術使用者：廣東得臣機電有限公司
技術研發日：20240703
技術公布日：2025/4/28
