本技術涉及壓榨裝置，具體為一種全麥飴糖加工用壓榨裝置。

背景技術：

1、壓榨機的工作原理是通過外部力的作用，將固體原料放入壓榨筒中，在壓榨過程中，液體會被擠壓出來，而固體殘渣則留在筒中，如果汁、油料等。根據專利授權公告號為cn206910203u的實用新型公開的一種壓榨裝置，包括壓榨頭和固定架，所述固定架上開設有一開口，所述開口的內壁設有擋片，所述壓榨頭為半球狀的凸起，其凸面上設有凹槽，所述凹槽與所述擋片間隙配合，所述壓榨頭從所述開口處的所述擋片中穿過。而全麥飴糖加工用壓榨裝置使用時不方便對兩個壓榨輥之間的間距進行調節，需要對物料進行切削，導致需要增加一步工序。

技術實現思路

1、本實用新型的目的在于提供一種全麥飴糖加工用壓榨裝置，解決了全麥飴糖加工用壓榨裝置使用時不方便對兩個壓榨輥之間的間距進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種全麥飴糖加工用壓榨裝置，包括箱體，所述箱體的內部固定連接有濾網，所述箱體的內部轉動連接有壓輥，所述壓輥的右側固定連接有安裝軸，所述安裝軸與箱體通過軸承連接，所述箱體的左側固定安裝有電機，所述電機的輸出端與箱體轉動連接，所述電機的輸出端與壓輥固定連接，所述箱體的內部轉動連接有連接輥，所述連接輥的內部通過軸承連接有連接軸，所述連接軸遠離連接輥的一端與箱體滑動連接，所述連接軸遠離連接輥的一端固定連接有安裝塊，所述箱體的背面設置有限位機構。

3、優選的，所述箱體的左側固定連接有導向架，所述導向架與安裝塊滑動連接，通過導向架的設計，可對安裝塊起導向作用。

4、優選的，所述安裝塊與箱體接觸，所述箱體的右側固定連接有固定板，所述箱體的右側固定連接有支撐板，所述固定板的內部通過軸承連接有螺紋桿，所述螺紋桿與支撐板轉動連接，所述螺紋桿與安裝塊通過螺紋連接，所述螺紋桿遠離固定板的一端固定連接有旋鈕，所述旋鈕與支撐板接觸，通過轉動旋鈕，使旋鈕帶動螺紋桿轉動，使螺紋桿與安裝塊發生螺紋運動，從而使安裝塊帶動連接軸移動，使連接軸帶動連接輥移動，便可對連接輥的位置進行調節，即可對連接輥與壓輥之間的間距進行調節。

5、優選的，所述限位機構包括安裝板，所述箱體的背面固定連接有安裝板，所述安裝板的內部固定連接有套筒，所述套筒的內部滑動連接有滑桿，所述套筒的內部設置有彈簧，所述彈簧的一端與滑桿接觸，所述彈簧的另一端與套筒接觸，所述滑桿遠離彈簧的一端固定連接有限位架，所述限位架靠近旋鈕的一側固定連接有卡塊，所述旋鈕的內部開設有卡槽，所述卡槽的內部滑動連接有卡塊，通過向遠離旋鈕的方向移動限位架，使限位架帶動滑桿在限位環內滑動，使滑桿對彈簧進行擠壓，并使限位架帶動卡塊從旋鈕上的卡槽中滑出，便可解除對旋鈕的限位。

6、優選的，所述套筒的內部固定連接有限位環，所述限位環的內部滑動連接有滑桿，通過限位環的設計，可對滑桿起限位作用。

7、優選的，所述限位架與箱體接觸，所述限位架與旋鈕接觸，通過限位架的設計，可對旋鈕起限位作用。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過設置有連接軸、安裝塊、螺紋桿等部件，可通過轉動螺紋桿，使螺紋桿與安裝塊發生螺紋運動，從而使安裝塊帶動連接輥移動，便可對連接輥與壓輥之間的間距進行調節，解決了全麥飴糖加工用壓榨裝置使用時不方便對兩個壓榨輥之間的間距進行調節的問題。

10、2、本實用新型通過設置有套筒、滑桿、限位架等部件，可使彈簧帶動滑桿移動，使滑桿帶動限位架上的卡塊滑入旋鈕上的卡槽中，便可使限位架對旋鈕起限位作用，即可對螺紋桿起限位作用，從而使連接輥在調整位置后保持穩定。

技術特征：

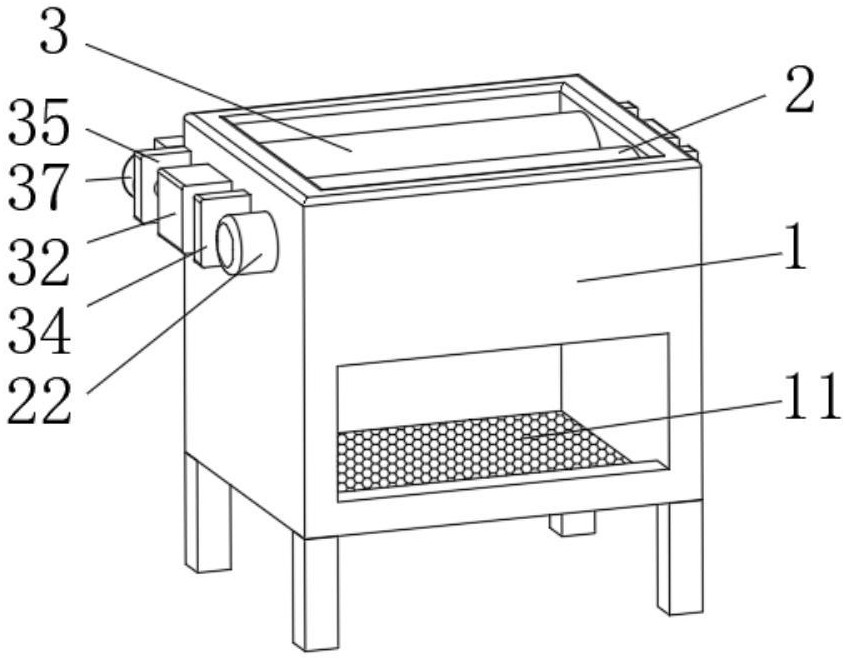

1.一種全麥飴糖加工用壓榨裝置，包括箱體（1），其特征在于：所述箱體（1）的內部固定連接有濾網（11），所述箱體（1）的內部轉動連接有壓輥（2），所述壓輥（2）的右側固定連接有安裝軸（21），所述安裝軸（21）與箱體（1）通過軸承連接，所述箱體（1）的左側固定安裝有電機（22），所述電機（22）的輸出端與箱體（1）轉動連接，所述電機（22）的輸出端與壓輥（2）固定連接，所述箱體（1）的內部轉動連接有連接輥（3），所述連接輥（3）的內部通過軸承連接有連接軸（31），所述連接軸（31）遠離連接輥（3）的一端與箱體（1）滑動連接，所述連接軸（31）遠離連接輥（3）的一端固定連接有安裝塊（32），所述箱體（1）的背面設置有限位機構（4）。

2.根據權利要求1所述的一種全麥飴糖加工用壓榨裝置，其特征在于：所述箱體（1）的左側固定連接有導向架（33），所述導向架（33）與安裝塊（32）滑動連接。

3.根據權利要求1所述的一種全麥飴糖加工用壓榨裝置，其特征在于：所述安裝塊（32）與箱體（1）接觸，所述箱體（1）的右側固定連接有固定板（34），所述箱體（1）的右側固定連接有支撐板（35），所述固定板（34）的內部通過軸承連接有螺紋桿（36），所述螺紋桿（36）與支撐板（35）轉動連接，所述螺紋桿（36）與安裝塊（32）通過螺紋連接，所述螺紋桿（36）遠離固定板（34）的一端固定連接有旋鈕（37），所述旋鈕（37）與支撐板（35）接觸。

4.根據權利要求1所述的一種全麥飴糖加工用壓榨裝置，其特征在于：所述限位機構（4）包括安裝板（41），所述箱體（1）的背面固定連接有安裝板（41），所述安裝板（41）的內部固定連接有套筒（42），所述套筒（42）的內部滑動連接有滑桿（43），所述套筒（42）的內部設置有彈簧（45），所述彈簧（45）的一端與滑桿（43）接觸，所述彈簧（45）的另一端與套筒（42）接觸，所述滑桿（43）遠離彈簧（45）的一端固定連接有限位架（46），所述限位架（46）靠近旋鈕（37）的一側固定連接有卡塊（47），所述旋鈕（37）的內部開設有卡槽（48），所述卡槽（48）的內部滑動連接有卡塊（47）。

5.根據權利要求4所述的一種全麥飴糖加工用壓榨裝置，其特征在于：所述套筒（42）的內部固定連接有限位環（44），所述限位環（44）的內部滑動連接有滑桿（43）。

6.根據權利要求4所述的一種全麥飴糖加工用壓榨裝置，其特征在于：所述限位架（46）與箱體（1）接觸，所述限位架（46）與旋鈕（37）接觸。

技術總結
本技術屬于壓榨裝置技術領域，具體涉及一種全麥飴糖加工用壓榨裝置，包括箱體，所述箱體的內部固定連接有濾網，所述箱體的內部轉動連接有壓輥，所述壓輥的右側固定連接有安裝軸，所述安裝軸與箱體通過軸承連接，所述箱體的左側固定安裝有電機，所述電機的輸出端與箱體轉動連接，所述電機的輸出端與壓輥固定連接。本技術通過設置有連接軸、安裝塊、螺紋桿等部件，可通過轉動螺紋桿，使螺紋桿與安裝塊發生螺紋運動，從而使安裝塊帶動連接輥移動，便可對連接輥與壓輥之間的間距進行調節，解決了全麥飴糖加工用壓榨裝置使用時不方便對兩個壓榨輥之間的間距進行調節的問題。

技術研發人員：何劍魁,何碧華
受保護的技術使用者：長沙妙湘糖業有限公司
技術研發日：20240731
技術公布日：2025/4/28
