本技術涉及面餅成型，具體為一種面餅訂制造型成型裝置。

背景技術：

1、隨著生活水平的不斷提高，人們對于食品的要求也越來越高，面餅亦是如此，在傳統的面餅制作成型中，通常是通過人工和面、成型、烘烤等一系列的工藝。

2、現有技術的面餅成型裝置有以下不足：

3、1.現有的面餅成型機構內的按壓模具清洗不便，長期下來細菌殘留影響食品健康，且形狀單一，無法壓制出其他形狀的面餅以滿足更多的烹飪需求。

4、2.成型機構零件太多，保養工作比較繁瑣。

5、為此，需要給出解決方案。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種面餅訂制造型成型裝置，以解決上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：

5、一種面餅訂制造型成型裝置，包括搟面機構、成型機構、儲面機構、傳動機構一、傳動機構二、接面區和若干支撐腳，所述搟面機構上設置有導面板，所述傳動機構二設置在所述搟面機構的一端，所述成型機構、儲面機構和傳動機構一在所述傳動機構二上依次從右往左設置，所述接面區設置在所述傳動機構二的底部且長度大于傳動機構二，若干所述支撐腳均勻設置在所述接面區和所述搟面機構的底部；

6、所述成型機構包括供能箱、若干供能柱、滑箱、若干固定軸、若干伸縮軸和若干按壓機構，所述供能箱呈長方體結構，若干所述供能柱呈圓柱結構垂直設置在所述供能箱底部的兩端，且供能柱上貫穿設置有所述滑箱，所述滑箱呈長方體結構，所述供能柱的底部設置在所述傳動機構二上，若干所述固定軸垂直設置在所述供能箱的底部且位于若干供能柱之間，若干所述伸縮軸一端設置在所述固定軸的內部且另一端設置在所述滑箱的頂部，若干所述按壓機構垂直等距設置在所述滑箱的底部且位于若干所述供能柱之間。

7、優選的，所述儲面機構包括安裝架和儲面容器，所述儲面容器呈空心未封閉長方體結構設置在所述安裝架內。

8、優選的，所述傳動機構一包括若干傳動輪一、傳動帶一和架高板，所述傳動帶一包裹設置在若干所述傳動輪一的表面，所述傳動帶一呈傾斜狀態且低端的所述傳動輪一設置在所述架高板上。

9、優選的，所述傳動機構二包括傳動輪二和傳動帶二，所述傳動帶二包裹設置在所述傳動輪二的表面。

10、優選的，所述按壓機構呈圓柱結構且包括若干固定柱、若干可拆裝的按壓頭、螺柱、螺紋和安裝槽，所述固定柱和按壓頭按從上往下設置，所述螺柱設置在每個所述按壓頭的頂部，所述安裝槽設置在每個所述固定柱內部的底部，且安裝槽上設置有所述螺紋，所述按壓頭包括圓柱層和按壓層，所述按壓層設置在所述圓柱層的底部，所述按壓層有空心圓柱結構、空心矩形結構和空心六邊形結構，所述圓柱層和按壓層一體成型。

11、(三)有益效果

12、本實用新型提供了一種面餅訂制造型成型裝置。具備以下有益效果：

13、1.本方案通過設計了可拆裝的按壓模具實現了方便拆卸和清洗，以確保食品安全，同時按壓層可以設計更多的圖案來滿足更多的烹飪需求。

14、2.本方案通過設計了更為精簡的成型機構，重要零件被包裹在其內部，有效避免了染上灰塵和面粉從而縮減裝置的使用壽命的情況，同時對裝置的清潔保養更方便。

技術特征：

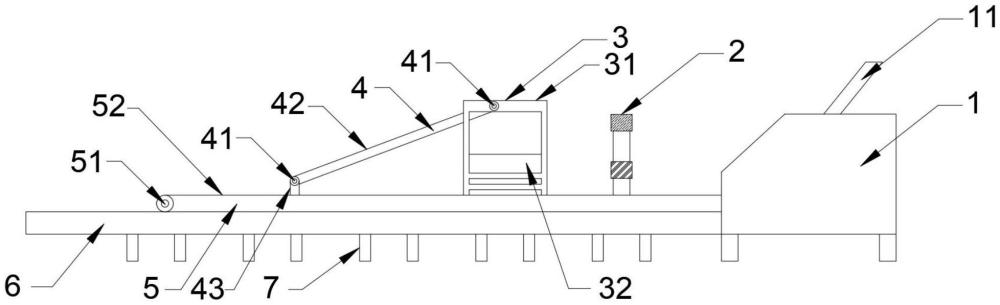

1.一種面餅訂制造型成型裝置，其特征在于：包括搟面機構(1)、成型機構(2)、儲面機構(3)、傳動機構一(4)、傳動機構二(5)、接面區(6)和若干支撐腳(7)，所述搟面機構(1)上設置有導面板(11)，所述傳動機構二(5)設置在所述搟面機構(1)的一端，所述成型機構(2)、儲面機構(3)和傳動機構一(4)在所述傳動機構二(5)上依次從右往左設置，所述接面區(6)設置在所述傳動機構二(5)的底部且長度大于傳動機構二(5)，若干所述支撐腳均勻設置在所述接面區(6)和所述搟面機構(1)的底部；

2.根據權利要求1所述的一種面餅訂制造型成型裝置，其特征在于：所述儲面機構(3)包括安裝架(31)和儲面容器(32)，所述儲面容器(32)呈空心未封閉長方體結構設置在所述安裝架(31)內。

3.根據權利要求1所述的一種面餅訂制造型成型裝置，其特征在于：所述傳動機構一(4)包括若干傳動輪一(41)、傳動帶一(42)和架高板(43)，所述傳動帶一(42)包裹設置在若干所述傳動輪一(41)的表面，所述傳動帶一(42)呈傾斜狀態且低端的所述傳動輪一(41)設置在所述架高板(43)上。

4.根據權利要求1所述的一種面餅訂制造型成型裝置，其特征在于：所述傳動機構二(5)包括傳動輪二(51)和傳動帶二(52)，所述傳動帶二(52)包裹設置在所述傳動輪二(51)的表面。

5.根據權利要求1所述的一種面餅訂制造型成型裝置，其特征在于：所述按壓機構(26)呈圓柱結構且包括若干固定柱(261)、若干可拆裝的按壓頭(262)、螺柱(263)、螺紋(264)和安裝槽(265)，所述固定柱(261)和按壓頭(262)按從上往下設置，所述螺柱(263)設置在每個所述按壓頭(262)的頂部，所述安裝槽(265)設置在每個所述固定柱(261)內部的底部，且安裝槽(265)上設置有所述螺紋(264)，所述按壓頭(262)包括圓柱層(2621)和按壓層(2622)，所述按壓層(2622)設置在所述圓柱層(2621)的底部，所述按壓層(2622)有空心圓柱結構、空心矩形結構和空心六邊形結構，所述圓柱層(2621)和按壓層(2622)一體成型。

技術總結
本技術公開了一種面餅訂制造型成型裝置，包括搟面機構、成型機構、儲面機構、傳動機構一、傳動機構二、接面區和若干支撐腳，所述搟面機構上設置有導面板，所述傳動機構二設置在所述搟面機構的一端，所述成型機構、儲面機構和傳動機構一在所述傳動機構二上依次從右往左設置，所述接面區設置在所述傳動機構二的底部且長度大于傳動機構二，若干所述支撐腳均勻設置在所述接面區和所述搟面機構的底部。本方案實現了按壓板塊的便捷拆裝清洗以確保食品安全，同時按壓層可以設計更多的圖案來滿足更多的烹飪需求，而且成型機構設計更為精簡，重要零件被包裹在其內部，有效避免了染上灰塵和面粉從而縮減裝置的使用壽命的情況，對裝置的清潔保養更方便。

技術研發人員：郭后生
受保護的技術使用者：合肥豐翔食品機械有限公司
技術研發日：20240802
技術公布日：2025/4/28
