本發明屬于紅茶加工設備，尤其涉及一種天然荒野紅茶的清潔化加工系統及其加工工藝。

背景技術：

1、荒野紅茶被定義為“一種生長在自然環境惡劣、人為干預少的山區的野生紅茶”,其特點是“口感獨有、營養價值高、保健功效顯著”,荒野紅茶，又名野生紅茶，是一種生長在自然荒野環境中的紅茶，荒野紅茶生長在荒野之中，這些地區通常人跡罕至，生態環境原始而純凈，茶樹在這樣的環境中自然生長，不受任何人工干預，也沒有農藥和化肥的污染，荒野紅茶條索緊實，色澤烏潤，葉片形狀呈卷曲或細長的條形，具有質樸的美感，現有的紅茶加工設備在進行使用的過程中不方便進行貯青殺青雙重工作和在使用都工程中不方便進行翻動揉捻工作以及在使用的過程中不方便進行紅茶篩分清理的問題。

技術實現思路

1、為了解決上述技術問題，本發明提供一種天然荒野紅茶的清潔化加工系統及其加工工藝，通過在使用的過程中對加工機構進行改進，方便在加工的過程中進行貯青殺青雙重工作和在加工的過程中通過改進后實現翻動揉捻的目的以及在加工的過程中對排放機構進行改進，方便在加工后進行篩分清理的目的。

2、一種天然荒野紅茶的清潔化加工系統，包括加工罐，支撐柱，支撐板，電機，可貯青殺青雙重加工桶結構，可轉動支撐翻動架結構，可推動支撐儲存板結構以及可排放篩分導送管結構，所述的加工罐的底端四角位置分別螺栓固定有支撐柱；所述的加工罐的上端中間位置螺栓固定有支撐板；所述的支撐板的上端中間位置螺栓固定有電機；所述的加工罐的內壁設置有可貯青殺青雙重加工桶結構；所述的可貯青殺青雙重加工桶結構的內部中間位置設置有可轉動支撐翻動架結構；所述的加工罐的左右兩側底部分別設置有可推動支撐儲存板結構；所述的加工罐的底端中間位置連接有可排放篩分導送管結構；所述的可貯青殺青雙重加工桶結構包括連接環箱，所述的連接環箱之間螺栓固定有雙重工作桶；上端設置的所述的連接環箱的右側中間位置螺紋連接有進氣管；上端設置的所述的連接環箱的左側中間位置螺紋連接有排氣管；底端設置的所述連接環箱的左側連接有溫度計；底端設置的所述連接環箱的右側連接有濕度計。

3、優選的，所述的可轉動支撐翻動架結構包括分離框桶，所述的分離框桶的底端左右兩側中間位置分別螺栓固定有連接塊；所述的連接塊的底端分別螺栓固定在支撐桿的上端左右兩側；所述的支撐桿的內部中間位置貫穿有旋轉管并在連接處設置有軸承；所述的旋轉管的外壁螺栓固定有螺旋翻動板。

4、優選的，所述的可推動支撐儲存板結構包括第一分離板，所述的第一分離板的底端螺栓固定有限位塊；所述的第一分離板的外端分別螺栓固定有連接板；所述的連接板的內壁上部分別螺栓固定有多級電動伸縮桿。

5、優選的，所述的可排放篩分導送管結構包括連接管，所述的連接管的底端中間位置一體化連接有排放管；所述的排放管的正表面上部螺紋插接有手動閥門；所述的排放管的內壁底部螺栓固定有篩分架；所述的排放管的底端右側螺栓固定有第二分離板。

6、優選的，一種天然荒野紅茶的清潔化加工工藝如下；

7、步驟一：固定裝置，將加工罐固定在合適的位置，并使用外部導線接通外部電源和外部控制設備，然后使用外部管道分別連接進氣管和排氣管，并在進氣管的右端設置斜t型管，便于在貯青的過程中進行低溫氣體和高溫氣體的輸送工作；

8、步驟二：貯青殺青，荒野紅茶放入加工罐的內部，然后通過進氣管進行低溫氣體輸送工作，并使電機帶動旋轉管進行轉動，同時經過螺旋翻動板進行轉動時帶動茶葉進行翻動，并在翻動的過程中使荒野紅茶經過分離框桶和雙重工作桶之間，實現貯青工作，并在貯青后進行進氣管的連接管道更換工作，經過進氣管進行高溫氣體輸送工作，然后經過雙重工作桶進行加熱殺青工作，實現貯青殺青雙重工作；

9、步驟三：翻動揉捻，使電機帶動旋轉管進行轉動，同時經過螺旋翻動板進行轉動時帶動茶葉進行翻動，并在翻動的過程中使荒野紅茶經過分離框桶和雙重工作桶之間，然后經過不停的翻動紅茶，實現加工過程中的紅茶揉捻工作；

10、步驟四：發酵篩分，在完成荒野紅茶的制備工作后，將荒野紅茶存留在加工罐的內部，通過經過加熱后的氣體對雙重工作桶進行加熱，然后在加熱的過程中通過螺旋翻動板進行轉動不停的翻動荒野紅茶實現荒野紅茶的發酵工作，且發酵時間設置在十小時至十五小時之間，然后經過連接管和排放管排出，并在排出的過程中通過篩分架進行荒野紅茶篩分工作，并在篩分的過程中經過第二分離板進行分離工作，使荒野紅茶經過排放管的右端排出，并通過排放管底端左側開設的通孔將雜質排出，從而完成荒野紅茶加工。

11、與現有技術相比，本發明的有益效果為：

12、1.本發明中，所述的加工罐，分離框桶，連接環箱，雙重工作桶，進氣管，排氣管，溫度計以及濕度計相互配合的設置，有利于在使用的過程中通過進氣管分別連接外部設置的低溫氣體供給管道和高溫氣體供給管道，方便在加工的過程中進行貯青和殺青雙重工作。

13、2.本發明中，所述的連接環箱，雙重工作桶，分離框桶，連接塊，支撐桿，旋轉管以及螺旋翻動板相互配合的設置，有利于在使用的過程中通過螺旋翻動板轉動過程中帶動荒野紅茶進行翻動，并在翻動的過程中使荒野紅茶經過雙重工作桶和分離框桶之間，便于在加工的過程中進行翻動揉捻工作。

14、3.本發明中，所述的加工罐，連接管，排放管，手動閥門，篩分架以及第二分離板相互配合的設置，有利于在加工的過程中使荒野紅茶經過排放管進行排放，并在排放的過程中經過篩分架進行篩分工作，便于在加工的過程中進行紅茶篩分清理工作。

技術特征：

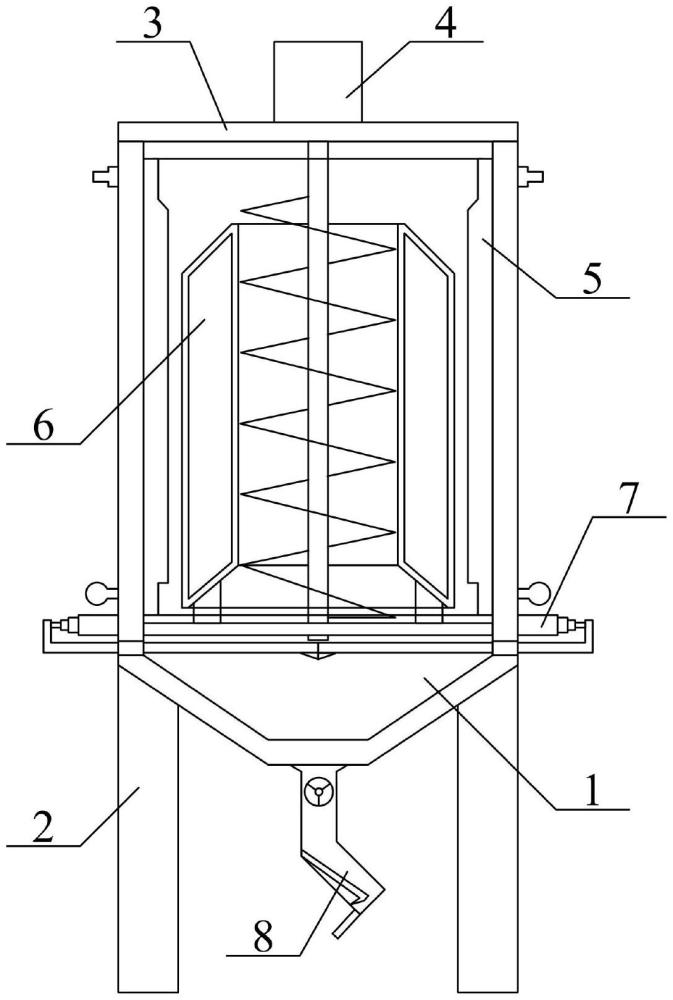

1.一種天然荒野紅茶的清潔化加工系統，包括加工罐(1)，所述的加工罐(1)的底端四角位置分別螺栓固定有支撐柱(2)；所述的加工罐(1)的上端中間位置螺栓固定有支撐板(3)；所述的支撐板(3)的上端中間位置螺栓固定有電機(4)；其特征在于，該天然荒野紅茶的清潔化加工系統中所述的加工罐(1)的內壁設置有可貯青殺青雙重加工桶結構(5)；所述的可貯青殺青雙重加工桶結構(5)的內部中間位置設置有可轉動支撐翻動架結構(6)；所述的加工罐(1)的左右兩側底部分別設置有可推動支撐儲存板結構(7)；所述的加工罐(1)的底端中間位置連接有可排放篩分導送管結構(8)；所述的可貯青殺青雙重加工桶結構(5)包括連接環箱(51)，所述的連接環箱(51)之間螺栓固定有雙重工作桶(52)；上端設置的所述的連接環箱(51)的右側中間位置螺紋連接有進氣管(53)；上端設置的所述的連接環箱(51)的左側中間位置螺紋連接有排氣管(54)；底端設置的所述連接環箱(51)的左側連接有溫度計(55)；底端設置的所述連接環箱(51)的右側連接有濕度計(56)。

2.如權利要求1所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的可轉動支撐翻動架結構(6)包括分離框桶(61)，所述的分離框桶(61)的底端左右兩側中間位置分別螺栓固定有連接塊(62)；所述的連接塊(62)的底端分別螺栓固定在支撐桿(63)的上端左右兩側；所述的支撐桿(63)的內部中間位置貫穿有旋轉管(64)并在連接處設置有軸承；所述的旋轉管(64)的外壁螺栓固定有螺旋翻動板(65)。

3.如權利要求1所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的可推動支撐儲存板結構(7)包括第一分離板(71)，所述的第一分離板(71)的底端螺栓固定有限位塊(72)；所述的第一分離板(71)的外端分別螺栓固定有連接板(73)；所述的連接板(73)的內壁上部分別螺栓固定有多級電動伸縮桿(74)。

4.如權利要求1所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的可排放篩分導送管結構(8)包括連接管(81)，所述的連接管(81)的底端中間位置一體化連接有排放管(82)；所述的排放管(82)的正表面上部螺紋插接有手動閥門(83)；所述的排放管(82)的內壁底部螺栓固定有篩分架(84)；所述的排放管(82)的底端右側螺栓固定有第二分離板(85)。

5.如權利要求1所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的連接環箱(51)分別螺栓固定在加工罐(1)的內壁上部和內壁下部；所述的雙重工作桶(52)設置在加工罐(1)的內壁中間位置；所述的進氣管(53)貫穿加工罐(1)的右側上部；所述的排氣管(54)貫穿加工罐(1)的左側上部；所述的溫度計(55)貫穿加工罐(1)的左側下部；所述的濕度計(56)貫穿加工罐(1)的右側下部。

6.如權利要求2所述的天然荒野紅茶的清潔化加工系統及其加工工藝，其特征在于，所述的支撐桿(63)的兩端分別螺栓固定在加工罐(1)的左右兩側內壁下部；所述的旋轉管(64)的上端螺栓固定在電機(4)的輸出軸外壁；所述的分離框桶(61)設置在雙重工作桶(52)的內部中間位置。

7.如權利要求3所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的第一分離板(71)分別貫穿加工罐(1)左右兩側下部開設的通孔；所述的多級電動伸縮桿(74)分別螺栓固定在加工罐(1)的左右兩側下部。

8.如權利要求4所述的天然荒野紅茶的清潔化加工系統，其特征在于，所述的連接管(81)螺紋貫穿加工罐(1)的底端內部中間位置并連通設置。

9.如權利要求1所述的天然荒野紅茶的清潔化加工系統的加工工藝，其特征在于，一種天然荒野紅茶的清潔化加工工藝如下；

技術總結
本發明提供一種天然荒野紅茶的清潔化加工系統，包括加工罐，支撐柱，支撐板，電機，可貯青殺青雙重加工桶結構，可轉動支撐翻動架結構，可推動支撐儲存板結構以及可排放篩分導送管結構，所述的加工罐的底端四角位置分別螺栓固定有支撐柱；所述的加工罐的上端中間位置螺栓固定有支撐板；所述的支撐板的上端中間位置螺栓固定有電機。本發明加工罐，分離框桶，連接環箱，雙重工作桶，進氣管，排氣管，溫度計以及濕度計相互配合的設置，有利于在使用的過程中通過進氣管分別連接外部設置的低溫氣體供給管道和高溫氣體供給管道，方便在加工的過程中進行貯青和殺青雙重工作。

技術研發人員：劉傳宏,劉海鋒,張彬
受保護的技術使用者：陜西恒傳玖鼎農業發展有限公司
技術研發日：
技術公布日：2025/4/24
