本實用新型涉及一種用于煙草行業用噴嘴的調整及光學檢測裝置，特別是指一種煙草行業滾筒類設備氣體、液體介質噴嘴的噴射方向調整及光學檢測裝置。

背景技術：

滾筒類設備用于煙草制絲生產線上，主要對物料施加純凈水、蒸汽、料(香)液等，完成對煙葉、煙絲進行松散、加熱或加濕等工藝任務。而噴嘴作為滾筒類設備的重要組成部分，噴射質量對卷煙的品質有重要影響。為提升噴嘴霧化效果，擴大施加介質與物料接觸面，促進施加介質的吸收程度，需要根據不同施加介質和配方對噴嘴噴射角度進行設定。

正常生產中，噴嘴霧化效果適度，噴射角度和區域合理，可對物料均勻施加料液。但由于人為觸碰或噴嘴固定裝置時間久了導致松動等原因，造成噴嘴噴射角度不恰當，使噴射的料液不能對準物料，物料與施加介質混合不均勻，導致物料韌性下降、松散性差，口感變差。

因此，有必要對噴嘴噴射角度經常進行檢查，確保施加介質均勻地噴灑在物料上。

目前的噴嘴噴射角度檢測方法多為：1、由一位維修人員在加料機或加香機入口處調整噴嘴固定裝置的轉軸，另一位維修人員進入滾筒內部將光束源貼合住噴嘴頭部，光束軸線和噴嘴軸線盡量重合，觀察燈光照射在滾筒內部的位置。以此，作為噴嘴角度調整的辦法。

但這種調整方法，會造成：1、人為誤差較大；2、維修人員進入帶有耙釘或導流板的滾筒內部，存在摔傷、扎傷等隱患，雖然關閉了隔離開關并掛警示牌，一旦滾筒意外旋轉，嚴重威脅作業人員人身安全。

目前，也有噴嘴角度調整裝置出現，但均不能避免需要人員進入滾筒內部作業的缺點，安全隱患不能消除。

技術實現要素：

針對現有技術存在的問題，本發明的目的是提供一種滾筒噴嘴的調整及光學檢測裝置。該裝置可以實現在滾筒外部進行噴嘴噴射角度調整及檢測，消除了因采用人工檢測及調整帶來的人為誤差和安全隱患，實現了對于不同型號、尺寸的滾筒類設備噴嘴的通用性，具有廣泛的推廣性；且該裝置對噴嘴噴射角度檢測和調整精準。

為實現上述目的，本發明技術方案為：

一種滾筒噴嘴的調整及光學檢測裝置，該裝置包括改進后的噴嘴球形螺母、光學檢測模塊和噴嘴固定調整架；所述的改進后的噴嘴球形螺母，與噴嘴連接為一體，于該改進后的噴嘴球形螺母上設有一內螺孔，該內螺孔的中心軸與噴嘴的中心軸平行；所述的光學檢測模塊，包括激光發射器、螺紋套、便攜式電池、端面螺母；所述的激光發射器連接便攜式電池套設在螺紋套中，且該螺紋套的一端螺接在端面螺母上固定，另一端在需要檢測噴嘴角度時，旋入改進后的噴嘴球形螺母的內螺孔內；所述的噴嘴固定調整架，包括一擺動架和一旋轉架，噴嘴固定在該擺動架上，該擺動架可轉動調節設置在該旋轉架上；還包括有一限位桿，所述旋轉架可轉動調節設置在該限位桿的一端，一連接塊可上下移動套設在該限位桿上，該連接塊固定在滾筒入口。

上述技術方案的有益之處在于：

本發明滾筒噴嘴的調整及光學檢測裝置在需要調整噴嘴角度時，可通過噴嘴固定調整架的限位桿實現噴嘴的上下位置調整，通過倒U形旋轉架實現噴嘴在水平面上的角度調整，及通過擺動架實現噴嘴在垂直面上的角度調整，以達到對噴嘴角度進行微量精確調整，加上光學檢測模塊的檢測作用下，實現對噴嘴角度的調整并固定，實現了對于不同型號、尺寸的滾筒噴嘴的通用性，具有廣泛的推廣性。本實用新型對整個噴嘴固定調整夾起到支撐和固定作用的連接塊固定在滾筒入口，在滾筒外部實現噴嘴霧化噴射方向的調整和觀察，消除了因采用人工檢測及調整帶來的人為誤差和安全隱患。光學檢測模塊采用激光發射器發出的激光具有高方向性，且因具有高方向性的激光與噴嘴的中心軸平行，因此檢測和調整所帶來的誤差基本可忽略，保證該裝置對噴嘴噴射角度檢測和調整的精準度。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本發明的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是現有技術噴嘴結構示意圖；

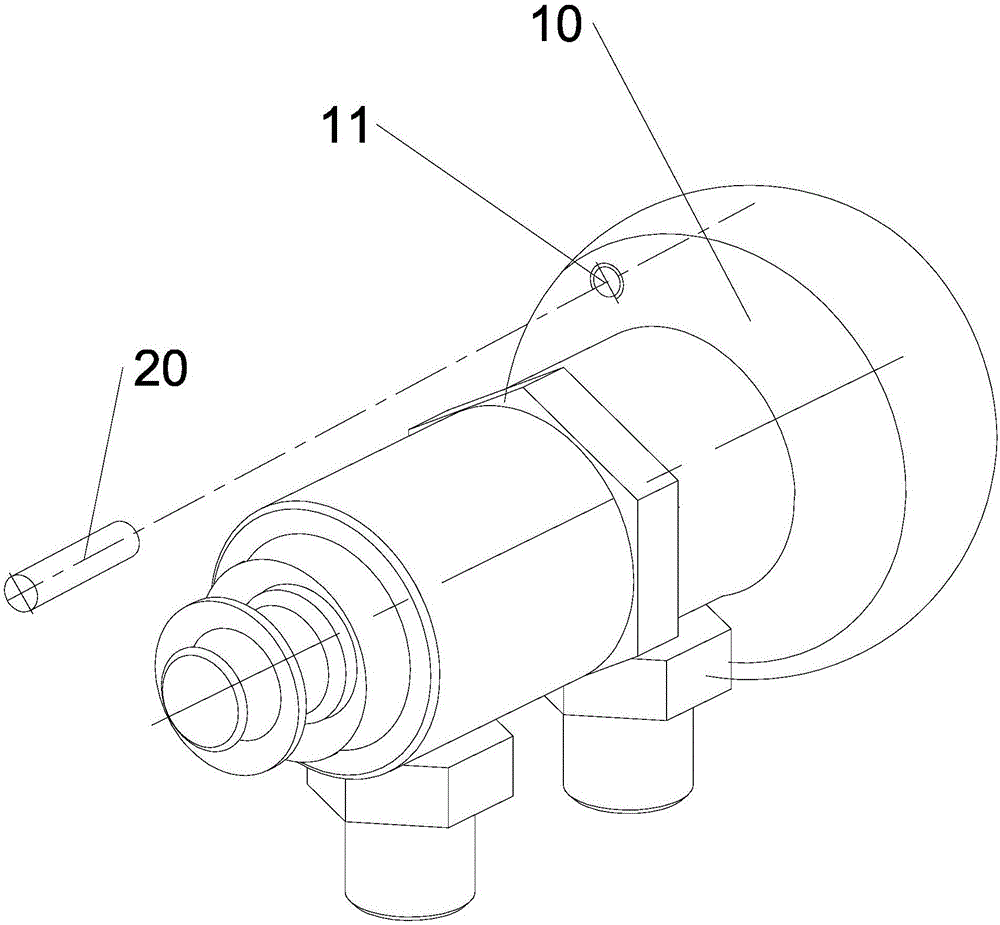

圖2是本實用新型噴嘴結構示意圖；

圖3-1是本實用新型光學檢測模塊的組合狀態剖視結構示意圖；

圖3-2是本實用新型光學檢測模塊的分解狀態的剖視結構示意圖；

圖4是本實用新型噴嘴固定調整架示意圖；

圖5是本實用新型噴嘴調整過程示意圖。

具體實施方式

為了使本發明所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

如圖5所示的一種滾筒噴嘴的調整及光學檢測裝置，該裝置包括改進后的噴嘴球形螺母10、光學檢測模塊20和噴嘴固定調整架30三部分。

請結合圖1、2所示，本實用新型改進后的噴嘴球形螺母10，是將現有技術中的噴嘴40的原有球形螺母41的徑向方向尺寸改大，而軸向尺寸不變，且在改進后的噴嘴球形螺母10上機加工了中心軸與噴嘴中心軸平行的內螺孔11，正常生產時，該內螺孔11由普通螺栓旋入，起到密封及防塵效果；在需要檢測噴嘴角度時，用于旋入光學檢測模塊20，內螺孔11的中心軸與噴嘴的中心軸平行，以使光學檢測模塊20的激光發射器21發出的具有高方向性的激光與噴嘴的中心軸線平行，因此檢測和調整所帶來的誤差基本可忽略，保證該裝置對噴嘴噴射角度檢測和調整的精準度。

本實用新型所述的光學檢測模塊20如圖3-1、3-2所示，該光學檢測模塊20包括激光發射器21、螺紋套22、便攜式電池23、端面螺母24和輔助線路組成。所述的激光發射器21連接便攜式電池23和輔助線路套設在螺紋套22中，且該螺紋套22螺接在端面螺母24上固定。在需要檢測噴嘴角度時，將起到密封及防塵效果的普通螺栓從改進后的噴嘴球形螺母10上的內螺孔11旋出，將光學檢測模塊20旋入該內螺孔11內，并啟動激光發射器21，即可檢測噴嘴噴射點。

本實用新型所述的噴嘴固定調整架30如圖4所示，該噴嘴固定調整架30包括一擺動架31和一旋轉架33，所述擺動架上設有一安裝孔37，所述噴嘴固定在該安裝孔37中。所述的旋轉架33呈倒U形，于該倒U形旋轉架33的兩支腳上對應裝設有支撐螺栓32，所述的擺動架31可轉動調節設置在該支撐螺栓32上，以使該擺動架31在垂直面上順時針或逆時針旋轉調節后用左右螺母38固定。

所述的噴嘴固定調整架30還包括有一限位桿34和一連接塊36，所述倒U形旋轉架33的頂端可轉動調節設置在該限位桿34的一端，以使該倒U形旋轉架33在水平面上順時針或逆時針旋轉調節后用上、下螺母39固定。所述連接塊36固定在滾筒入口，對整個噴嘴固定調整夾起到支撐和固定作用。且該連接塊36是上下移動套設在限位桿34上的，以使該限位桿34帶動倒U形旋轉架33和擺動架31一體在垂直方向上作上下移動調節后用上、下限位螺母35調整固定。

在需要調整噴嘴角度時，可通過噴嘴固定調整架30的限位桿34實現噴嘴的上下位置調整，通過倒U形旋轉架33實現噴嘴在水平面上的角度調整，及通過擺動架31實現噴嘴在垂直面上的角度調整，以達到對噴嘴角度進行微量精確調整，加上光學檢測模塊20的檢測作用下，實現對噴嘴角度的調整并固定。實現了對于不同型號、尺寸的滾筒噴嘴的通用性，具有廣泛的推廣性。

上述說明示出并描述了本發明的優選實施例，如前所述，應當理解本發明并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述發明構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本發明的精神和范圍，則都應在本發明所附權利要求的保護范圍內。
