本發明涉及電子霧化，尤其涉及一種氣溶膠生成裝置。

背景技術：

1、氣溶膠生成裝置包括儲液倉和霧化芯，儲液倉用于存儲霧化介質，霧化芯通過高溫加熱到霧化介質可以產生氣溶膠溫度，讓霧化介質產生用戶所需要的氣溶膠。然而，霧化介質通常為液態介質，現有氣溶膠生成裝置在運輸、儲存等情況下存在漏液情況。

技術實現思路

1、本申請提供的氣溶膠生成裝置，旨在解決氣溶膠生成裝置在運輸、儲存等情況下存在漏液的情況。

2、為解決上述技術問題，本申請采用的一個技術方案是：提供一種氣溶膠生成裝置。該氣溶膠生成裝置具有吸嘴，該氣溶膠生成裝置包括：主儲液倉、副儲液倉和霧化芯，主儲液倉用于存儲霧化介質；副儲液倉與所述主儲液倉和外界氣體連通；霧化芯與所述主儲液倉連通，用于霧化從所述主儲液倉內流出的所述霧化介質以形成氣溶膠。

3、在一個實施例中，沿所述氣溶膠生成裝置的長度方向，所述副儲液倉的至少部分與所述主儲液倉交疊。

4、在一個實施例中，所述氣溶膠生成裝置具有吸嘴；

5、所述副儲液倉沿所述氣溶膠生成裝置的長度方向具有相對的頂端和底端，所述副儲液倉的頂端靠近所述吸嘴設置，所述副儲液倉的底端與所述主儲液倉直接連通。

6、在一個實施例中，所述副儲液倉沿所述氣溶膠生成裝置的長度方向具有相對的副頂壁和副底壁；所述副儲液倉的副底壁與所述主儲液倉直接連通。

7、在一個實施例中，還包括：

8、第一換氣閥，設于所述副儲液倉與所述主儲液倉的連通處；且所述第一換氣閥響應于所述主儲液倉和所述副儲液倉內的壓差不大于鎖液閾值，所述第一換氣閥透氣不透液；響應于所述主儲液倉和所述副儲液倉內的壓差大于所述鎖液閾值，所述第一換氣閥透氣且透液。

9、在一個實施例中，所述主儲液倉沿所述氣溶膠生成裝置的長度方向具有相對的主頂壁和主底壁；所述第一換氣閥與所述主儲液倉的主底壁間隔設置；且沿所述氣溶膠生成裝置的長度方向，所述第一換氣閥與所述主底壁之間的第一距離大于所述第一換氣閥與所述主頂壁之間的第二距離。

10、在一個實施例中，還包括：

11、第二換氣閥，設于所述副儲液倉與外界氣體的連通處，所述副儲液倉通過所述第二換氣閥與外界氣體連通；且所述第二換氣閥透氣不透液。

12、在一個實施例中，所述第二換氣閥設于所述副儲液倉的副頂壁或所述副儲液倉的側壁靠近所述副頂壁的位置。

13、在一個實施例中，還包括：

14、吸液件，設于所述第二換氣閥背離所述副儲液倉的一側，用于儲存從所述第二換氣閥露出的所述霧化介質。

15、在一個實施例中，還包括：

16、電源倉，用于容納電源；其中，所述副儲液倉與所述電源倉連通，并通過所述電源倉與外界氣體連通；所述吸液件設于所述電源倉內。

17、在一個實施例中，所述第一換氣閥和/或所述第二換氣閥包括多孔基體，所述多孔基體沿其厚度方向開設有貫穿孔。

18、在一個實施例中，所述副儲液倉的容積與所述主儲液倉的容積的比值為10％～30％。

19、在一個實施例中，沿垂直于所述氣溶膠生成裝置的長度方向，所述副儲液倉與所述主儲液倉并排設置，且所述主儲液倉和所述副儲液倉共用一側壁，所述副儲液倉的副底壁兼做所述主儲液倉的側壁。

20、本申請實施例的有益效果，區別于現有技術：本申請實施例提供的氣溶膠生成裝置，包括主儲液倉、副儲液倉以及霧化芯；其中，主儲液倉用于存儲霧化介質；副儲液倉與主儲液倉和外界氣體連通；霧化芯與主儲液倉連通，用于霧化從主儲液倉內流出的霧化介質以形成氣溶膠；如此，在主儲液倉內的氣壓大于外界氣壓時，主儲液倉內的霧化介質可向副儲液倉流動，以通過副儲液倉存儲從主儲液倉露出的霧化介質，從而降低漏液發生概率；同時，在主儲液倉內的氣壓小于外界氣壓時，副儲液倉內存儲的霧化介質也可回流至主儲液倉，以進行霧化，從而提高霧化介質的利用率；同時，主儲液倉通過副儲液倉與外界氣體間接連通，也能實現主儲液倉的壓力平衡，有利于霧化介質向霧化芯流動供液，避免供液不足產生干燒。

21、附圖說明

22、通過閱讀對下文優選實施方式的詳細描述，各種其他的優點和益處對于本領域普通技術人員將變得清楚明了。附圖僅用于示出優選實施方式的目的，而并不認為是對本申請的限制。而且在全部附圖中，用相同的附圖標號表示相同的部件。在附圖中：

23、圖1是本申請一實施例提供的氣溶膠生成裝置的整體結構示意圖；

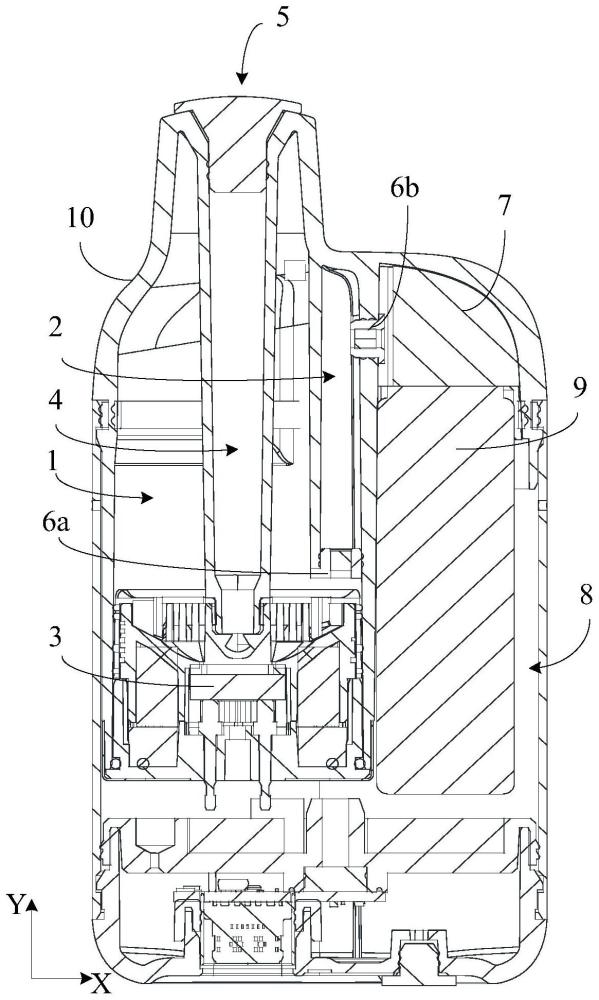

24、圖2是圖1所示氣溶膠生成裝置的a-a向剖視圖；

25、圖3是本申請一實施例提供的氣溶膠生成裝置的結構簡圖；

26、圖4為本申請一實施例提供的第一換氣閥或第二換氣閥的豎向剖視圖。

技術特征：

1.一種氣溶膠生成裝置，其特征在于，包括：

2.根據權利要求1所述的氣溶膠生成裝置，其特征在于，沿所述氣溶膠生成裝置的長度方向，所述副儲液倉的至少部分與所述主儲液倉交疊。

3.根據權利要求2所述的氣溶膠生成裝置，其特征在于，所述氣溶膠生成裝置具有吸嘴；

4.根據權利要求3所述的氣溶膠生成裝置，其特征在于，

5.根據權利要求4所述的氣溶膠生成裝置，其特征在于，還包括：

6.根據權利要求5所述的氣溶膠生成裝置，其特征在于，

7.根據權利要求5所述的氣溶膠生成裝置，其特征在于，還包括：

8.根據權利要求7所述的氣溶膠生成裝置，其特征在于，

9.根據權利要求8所述的氣溶膠生成裝置，其特征在于，還包括：

10.根據權利要求9所述的氣溶膠生成裝置，其特征在于，還包括：

11.根據權利要求7所述的氣溶膠生成裝置，其特征在于，

12.根據權利要求1所述的氣溶膠生成裝置，其特征在于，

13.根據權利要求2所述的氣溶膠生成裝置，其特征在于，

技術總結
本申請提供一種氣溶膠生成裝置。該氣溶膠生成裝置包括：主儲液倉，用于存儲霧化介質；副儲液倉，與所述主儲液倉和外界氣體連通；霧化芯，與所述主儲液倉連通，用于霧化從所述主儲液倉內流出的所述霧化介質以形成氣溶膠。該氣溶膠生成裝置在主儲液倉內的氣壓大于外界氣壓時，主儲液倉內的霧化介質可向副儲液倉流動，以通過副儲液倉存儲從主儲液倉露出的霧化介質，從而降低漏液發生概率；同時，在主儲液倉內的氣壓小于外界氣壓時，副儲液倉內存儲的霧化介質也可回流至主儲液倉，以進行霧化，從而提高霧化介質的利用率。

技術研發人員：李小平
受保護的技術使用者：深圳麥克韋爾科技有限公司
技術研發日：
技術公布日：2025/4/28
