本申請涉及電子霧化，尤其是一種電子霧化裝置及其童鎖控制方法。

背景技術：

1、電子霧化裝置又稱氣溶膠發生裝置，俗稱電子煙等。電子霧化裝置的主要使用人群為成人，因此需要設置童鎖功能，避免兒童人群誤用。目前應用在電子霧化裝置的童鎖相關技術，一般是使用傳感器來對使用者的操作進行檢測，通過檢測數據來識別使用者是成人還是兒童，如果識別出使用者是兒童，則開啟童鎖，從而避免兒童使用電子霧化裝置。然而，相關技術所使用的傳感器的靈敏度難以標定，在傳感器靈敏度過低時，容易把兒童誤識別為成人，從而使得童鎖功能失去作用；在傳感器靈敏度過高時，容易把成人誤識別為兒童，從而容易誤觸發童鎖功能，從而影響使用者的正常使用，對使用者造成不便。

技術實現思路

1、針對目前的電子霧化裝置童鎖技術的傳感器難以標定，從而難以準確識別兒童和成人等技術問題，本發明的目的在于提供一種電子霧化裝置及其童鎖控制方法。

2、一方面，實施例中包括一種電子霧化裝置的童鎖控制方法，所述童鎖控制方法包括以下步驟：

3、對氣流單向衰減部件的第一端進行氣壓檢測，獲得氣壓方向和氣壓大??；其中，所述氣流單向衰減部件的第二端連通到電子霧化裝置中的吸嘴，所述氣流單向衰減部件的順流方向，為從所述第一端至所述第二端的方向；

4、當所述氣壓方向表示正壓，對所述氣壓大小進行判斷；

5、當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態。

6、進一步地，所述當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態，包括：

7、設定第一閾值；所述第一閾值具有肺活量量綱；

8、根據所述氣壓大小，確定相應的肺活量數據；

9、當所述肺活量數據大于或等于所述第一閾值，將所述童鎖工作狀態設定為解鎖狀態。

10、進一步地，所述當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態，包括：

11、對所述氣壓大小進行跟蹤檢測，獲得氣壓大小時間變化曲線；

12、對所述氣壓大小時間變化曲線進行特征提取，獲得曲線特征信息；

13、將所述曲線特征信息與預留特征信息進行對比；

14、當所述曲線特征信息與所述預留特征信息相符，將所述童鎖工作狀態設定為解鎖狀態。

15、進一步地，所述童鎖控制方法還包括以下步驟：

16、當所述氣壓方向表示非負壓，進行持續計時，當所述氣壓方向表示負壓，進行計時清零，從而獲得計時時長；

17、當所述計時時長大于第二閾值，將所述童鎖工作狀態設定為鎖定狀態。

18、進一步地，所述當所述計時時長大于第二閾值，將所述童鎖工作狀態設定為鎖定狀態，包括：

19、當所述計時時長大于第二閾值，進入休眠狀態；

20、檢測休眠時長；

21、當所述休眠時長大于第三閾值，將所述童鎖工作狀態設定為鎖定狀態。

22、進一步地，所述童鎖控制方法還包括以下步驟：

23、當所述氣壓大小大于第四閾值，從所述休眠狀態中喚醒。

24、進一步地，所述童鎖控制方法還包括以下步驟：

25、當所述童鎖工作狀態為解鎖狀態，且所述氣壓方向表示負壓，輸出進行霧化的控制信號；

26、當所述童鎖工作狀態為鎖定狀態，輸出停止霧化的控制信號。

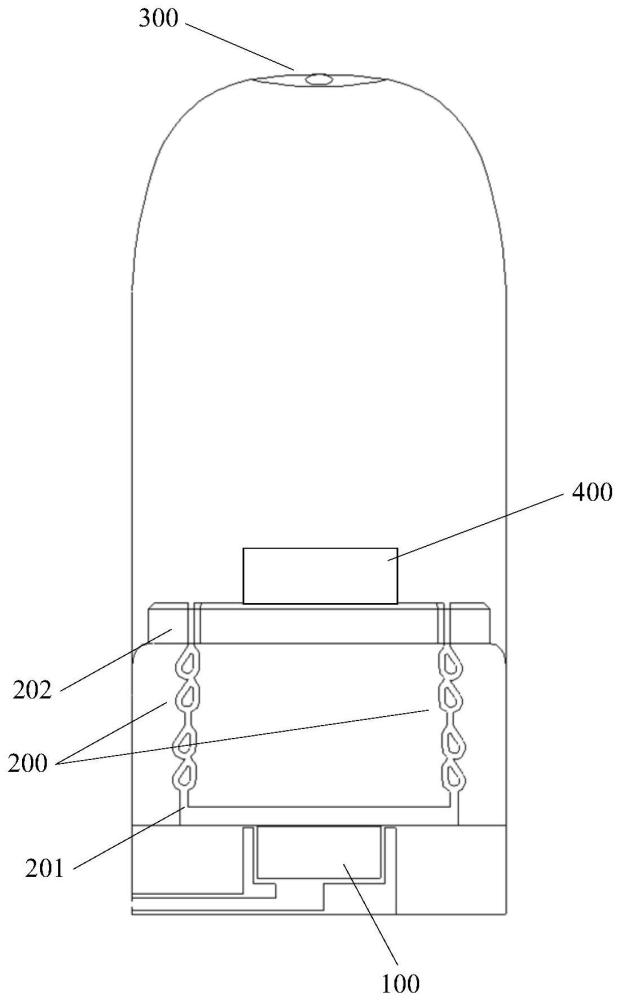

27、另一方面，實施例中還包括一種電子霧化裝置，所述電子霧化裝置包括吸嘴、氣壓傳感器、氣流單向衰減部件和控制單元；

28、所述氣流單向衰減部件的第一端連通到所述氣壓傳感器，第二端連通到所述吸嘴；其中，所述氣流單向衰減部件的順流方向，為從所述第一端至所述第二端的方向；

29、所述氣壓傳感器用于進行氣壓檢測，獲得氣壓方向和氣壓大?。?/p>

30、所述控制單元用于當所述氣壓方向表示正壓，對所述氣壓大小進行判斷，當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態。

31、進一步地，所述電子霧化裝置還包括霧化組件；

32、所述霧化組件用于接收所述控制信號，根據所述控制信號，對霧化介質進行霧化或停止霧化；

33、所述吸嘴連通外部空間，用于供抽吸以產生抽吸氣流，以及供吹氣以產生吹氣氣流。

34、進一步地，所述氣流單向衰減部件為特斯拉單向閥。

35、本發明的有益效果是：通過設置氣壓傳感器，可以檢測使用者通過抽吸或者吹氣而產生的氣壓信息，供控制單元進行處理，控制單元可以根據氣壓信息來判斷使用者是成人或者兒童，從而進一步設定童鎖工作狀態，氣流單向衰減部件可以在使用者進行吹氣時，氣壓傳感器在更大的范圍內檢測使用者吹氣引起的正壓的氣壓方向，使得氣壓傳感器的氣壓信息檢測范圍大至與成人和兒童之間的差異相匹配，從而有利于控制單元根據氣壓傳感器檢測到的氣壓信息，判斷使用者為成人或者兒童，有利于正確設定童鎖工作狀態，降低童鎖功能失效或者誤觸發的可能性，既能夠實現避免兒童使用電子霧化裝置，又能夠保障成人正常使用電子霧化裝置。

技術特征：

1.一種電子霧化裝置的童鎖控制方法，其特征在于，所述童鎖控制方法包括以下步驟：

2.根據權利要求1所述的電子霧化裝置，其特征在于，所述當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態，包括：

3.根據權利要求1所述的童鎖控制方法，其特征在于，所述當所述氣壓大小滿足閾值條件，將所述電子霧化裝置的童鎖工作狀態設定為解鎖狀態，包括：

4.根據權利要求1所述的童鎖控制方法，其特征在于，所述童鎖控制方法還包括以下步驟：

5.根據權利要求4所述的童鎖控制方法，其特征在于，所述當所述計時時長大于第二閾值，將所述童鎖工作狀態設定為鎖定狀態，包括：

6.根據權利要求5所述的童鎖控制方法，其特征在于，所述童鎖控制方法還包括以下步驟：

7.根據權利要求1-6任一項所述的童鎖控制方法，其特征在于，所述童鎖控制方法還包括以下步驟：

8.一種電子霧化裝置，其特征在于，所述電子霧化裝置包括吸嘴、氣壓傳感器、氣流單向衰減部件和控制單元；

9.根據權利要求8所述的電子霧化裝置，其特征在于，所述電子霧化裝置還包括霧化組件；

10.根據權利要求8或9所述的電子霧化裝置，其特征在于，所述氣流單向衰減部件為特斯拉單向閥。

技術總結
本申請涉及一種電子霧化裝置及其童鎖控制方法，本發明通過設置氣壓傳感器，可以檢測使用者通過抽吸或者吹氣而產生的氣壓信息，供控制單元進行處理，控制單元可以根據氣壓信息來判斷使用者是成人或者兒童，從而進一步設定童鎖工作狀態，氣流單向衰減部件可以在使用者進行吹氣時，氣壓傳感器在更大的范圍內檢測使用者吹氣引起的正壓的氣壓方向，使得氣壓傳感器的氣壓信息檢測范圍大至與成人和兒童之間的差異相匹配，從而有利于控制單元根據氣壓傳感器檢測到的氣壓信息，判斷使用者為成人或者兒童，有利于正確設定童鎖工作狀態，降低童鎖功能失效或者誤觸發的可能性，既能夠實現避免兒童使用電子霧化裝置，又能夠保障成人正常使用電子霧化裝置。

技術研發人員：程威,謝德科,劉其
受保護的技術使用者：深圳市卓力能技術有限公司
技術研發日：
技術公布日：2025/4/28
