本申請屬于電子霧化設備，更具體地說，是涉及一種氣溶膠發生裝置。

背景技術：

1、氣溶膠發生裝置是一種可以將氣溶膠基質加熱以形成氣溶膠的器具。氣溶膠發生裝置在工作時，內部形成高溫、高濕環境，經常會出現氣溶膠冷凝回流的問題，并且回流形成的冷凝液會堵塞氣流感應組件，影響觸發效果。

技術實現思路

1、本申請實施例的目的在于提供一種能提升氣流感應組件的觸發效果的氣溶膠發生裝置。

2、為實現上述目的，本申請采用的技術方案是：提供一種氣溶膠發生裝置，包括：

3、霧化組件，所述霧化組件設有氣流通道；

4、密封組件，密封設置于所述霧化組件的底部，所述密封組件內設有進氣腔，所述密封組件開設有與所述氣流通道連通的出氣孔和用于供外界氣流進入的進氣孔，所述出氣孔和所述進氣孔均與所述進氣腔連通；

5、氣流感應組件，設置于所述密封組件上，所述氣流感應組件的感應膜與所述進氣腔連通；

6、其中，所述進氣腔內設有特斯拉閥通道，所述特斯拉閥通道中由所述氣流感應組件的感應膜到所述氣流通道的方向?yàn)檎颉?/p>

7、在一個實施例中，所述密封組件包括第一密封件和第二密封件，所述第一密封件密封設置于所述霧化組件的底部，第二密封件設于所述第一密封件的底部且與所述第一密封件密封接觸，所述第一密封件與所述第二密封件之間圍成所述進氣腔；所述第一密封件的頂面開設有所述出氣孔，所述第二密封件的底面開設有所述進氣孔。

8、在一個實施例中，所述第一密封件的底面凸設有凸塊，所述凸塊凹陷形成有特斯拉閥槽結構，所述特斯拉閥槽結構構成所述特斯拉閥通道。

9、在一個實施例中，所述進氣腔內設有吸液件，所述吸液件覆蓋所述特斯拉閥通道以吸附冷凝液。

10、在一個實施例中，所述第二密封件的頂面設有凸臺，所述氣流感應組件安裝于所述凸臺底部對應的位置，所述凸臺的頂面開設有連通孔，所述氣流感應組件的感應膜通過所述連通孔與所述進氣腔連通，所述凸臺設有傾斜的導流槽，以將冷凝液引流至所述吸液件。

11、在一個實施例中，所述導流槽的槽底為弧形的斜坡。

12、在一個實施例中，所述特斯拉閥通道包括主流道和至少三個與所述主流道連通的支流道，所述主流道具有相對的第一端和第二端，所述第一端毗鄰所述氣流感應組件設置，至少三個所述支流道沿著所述主流道的第一端向第二端的方向分別設置于所述主流道相對的兩側。

13、在一個實施例中，所述主流道的入口處的一側設有緩沖區，所述緩沖區靠近所述主流道的一側具有與所述主流道連通的開口。

14、在一個實施例中，所述主流道的入口處的收斂角小于所述支流道的入口處的收斂角，所述主流道的入口處的收斂角的范圍為11度至13度。

15、在一個實施例中，所述主流道的入口處的收斂角為13度。

16、在一個實施例中，所述支流道的入口處的收斂角為15度。

17、在一個實施例中，所述主流道的出口處的發散角為15度。

18、在一個實施例中，所述主流道在第一端和第二端之間的延伸路徑為連續彎折的折線型，所述支流道為兩端與所述主流道連通的弧形通道。

19、在一個實施例中，所述支流道的布設角度與所述主流道的布設角度相等，所述主流道的布設角度為30度。

20、在一個實施例中，所述支流道的寬度與所述主流道的寬度相等，所述主流道的寬度為0.5mm。

21、在一個實施例中，所述主流道的長度為6.5mm，所述支流道的長度為4mm。

22、在一個實施例中，所述支流道的彎曲半徑為0.75mm。

23、本申請?zhí)峁┑臍馊苣z發生裝置的有益效果在于：與現有技術相比，本申請氣溶膠發生裝置，在霧化組件的底部密封設置有密封組件，密封組件的進氣腔中設有特斯拉閥通道，而氣流感應組件的感應膜與進氣腔相連通，這樣可利用特斯拉閥通道正反向流動阻力不同的特點，抽吸時，氣流正向流動時更為迅速，提升了氣流感應組件的感應觸發效果，氣流反向流動時阻力較大，冷凝物無法流入氣流感應組件，進而可保證其靈敏度。

技術特征：

1.一種氣溶膠發生裝置，其特征在于：包括：

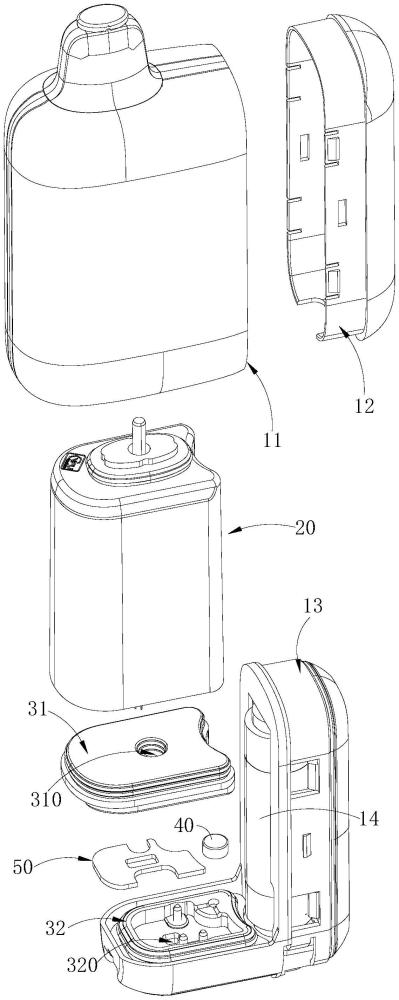

2.如權利要求1所述的氣溶膠發生裝置，其特征在于：所述密封組件(30)包括第一密封件(31)和第二密封件(32)，所述第一密封件(31)密封設置于所述霧化組件(20)的底部，第二密封件(32)設于所述第一密封件(31)的底部且與所述第一密封件(31)密封接觸，所述第一密封件(31)與所述第二密封件(32)之間圍成所述進氣腔(33)；所述第一密封件(31)的頂面開設有所述出氣孔(310)，所述第二密封件(32)的底面開設有所述進氣孔(320)。

3.如權利要求2所述的氣溶膠發生裝置，其特征在于：所述第一密封件(31)的底面凸設有凸塊(311)，所述凸塊(311)凹陷形成有特斯拉閥槽結構(312)，所述特斯拉閥槽結構(312)構成所述特斯拉閥通道(34)。

4.如權利要求2所述的氣溶膠發生裝置，其特征在于：所述進氣腔(33)內設有吸液件(50)，所述吸液件(50)覆蓋所述特斯拉閥通道(34)以吸附冷凝液。

5.如權利要求4所述的氣溶膠發生裝置，其特征在于：所述第二密封件(32)的頂面設有凸臺(323)，所述氣流感應組件(40)安裝于所述凸臺(323)底部對應的位置，所述凸臺(323)的頂面開設有連通孔(324)，所述氣流感應組件(40)的感應膜通過所述連通孔(324)與所述進氣腔(33)連通，所述凸臺(323)設有傾斜的導流槽(326)，以將冷凝液引流至所述吸液件(50)。

6.如權利要求5所述的氣溶膠發生裝置，其特征在于：所述導流槽(326)的槽底為弧形的斜坡。

7.如權利要求1至6任一項所述的氣溶膠發生裝置，其特征在于：所述特斯拉閥通道(34)包括主流道(343)和至少三個與所述主流道(343)連通的支流道(344)，所述主流道(343)具有相對的第一端(341)和第二端(342)，所述第一端(341)毗鄰所述氣流感應組件(40)設置，至少三個所述支流道(344)沿著所述主流道(343)的第一端(341)向第二端(342)的方向分別設置于所述主流道(343)相對的兩側。

8.如權利要求7所述的氣溶膠發生裝置，其特征在于：所述主流道(343)的入口處的一側設有緩沖區(345)，所述緩沖區(345)靠近所述主流道(343)的一側具有與所述主流道(343)連通的開口。

9.如權利要求7所述的氣溶膠發生裝置，其特征在于：所述主流道(343)的入口處的收斂角小于所述支流道(344)的入口處的收斂角，所述主流道(343)的入口處的收斂角的范圍為11度至13度。

10.如權利要求9所述的氣溶膠發生裝置，其特征在于：所述主流道(343)的入口處的收斂角為13度。

11.如權利要求9所述的氣溶膠發生裝置，其特征在于：所述支流道(344)的入口處的收斂角為15度。

12.如權利要求9所述的氣溶膠發生裝置，其特征在于：所述主流道(343)的出口處的發散角為15度。

13.如權利要求7所述的氣溶膠發生裝置，其特征在于：所述主流道(343)在第一端(341)和第二端(342)之間的延伸路徑為連續彎折的折線型，所述支流道(344)為兩端與所述主流道(343)連通的弧形通道。

14.如權利要求13所述的氣溶膠發生裝置，其特征在于：所述支流道(344)的布設角度與所述主流道(343)的布設角度相等，所述主流道(343)的布設角度為30度。

15.如權利要求13所述的氣溶膠發生裝置，其特征在于：所述支流道(344)的寬度與所述主流道(343)的寬度相等，所述主流道(343)的寬度為0.5mm。

16.如權利要求13所述的氣溶膠發生裝置，其特征在于：所述主流道(343)的長度為6.5mm，所述支流道(344)的長度為4mm。

17.如權利要求13所述的氣溶膠發生裝置，其特征在于：所述支流道(344)的彎曲半徑為0.75mm。

技術總結
本申請屬于電子霧化技術領域，提供了一種氣溶膠發生裝置，包括：霧化組件，設有氣流通道；密封組件，密封設置于霧化組件的底部，密封組件內設有進氣腔，密封組件開設有與氣流通道連通的出氣孔和用于供外界氣流進入的進氣孔，出氣孔和進氣孔均與進氣腔連通；氣流感應組件，設置于密封組件上，氣流感應組件的感應膜與進氣腔連通；進氣腔內設有特斯拉閥通道，特斯拉閥通道中由氣流感應組件的感應膜到氣流通道的方向?yàn)檎颉１旧暾?qǐng)?zhí)峁┑臍馊苣z發生裝置，利用特斯拉閥通道正反向流動阻力不同的特點，抽吸時，氣流正向流動時更為迅速，提升了氣流感應組件的感應觸發效果，氣流反向流動時阻力較大，冷凝物無法流入氣流感應組件，進而可保證其靈敏度。

技術研發人員：請求不公布姓名,李剛,古林仁
受保護的技術使用者：深圳市基克納科技有限公司
技術研發日：
技術公布日：2025/4/28
