本文描述的主題涉及蒸發器裝置的各種實施例和與蒸發器裝置一起使用的可蒸發材料插入件的各種實施例。

背景技術：

1、也可被稱為蒸發器、電子蒸發器裝置或e蒸發器裝置的蒸發器裝置可用于通過由蒸發器裝置的用戶吸入氣霧來輸送含有一種或多種活性成分的氣霧(例如，懸浮在靜止或移動的空氣團或一些其他氣體載體中的蒸氣相和/或凝結相材料)。例如，電子煙堿輸送系統(ends)包括一類蒸發器裝置，其由電池供電并可用于模擬吸煙的體驗。對于處方醫療用途在輸送藥劑方面以及對于煙草、煙堿和其他基于植物的材料的攝食，蒸發器受到越來越多的歡迎。蒸發器裝置可以是便攜式的、獨立的和/或方便使用的。

2、在蒸發器裝置的使用中，用戶吸入氣霧(俗稱“蒸氣”)，所述氣霧可通過加熱元件生成，加熱元件使可蒸發材料蒸發，例如通過使可蒸發材料至少部分地轉變?yōu)闅庀唷Ｋ隹烧舭l(fā)材料可以是液體、溶液、固體、糊劑、蠟和/或可與特定的蒸發器裝置兼容使用的任何其他形式。而且，與蒸發器一起使用的可蒸發材料可提供在蒸發器料盒內，所述蒸發器料盒可以是蒸發器裝置的容納可蒸發材料的可分離部分并具有出口(例如吸嘴)用于將由可蒸發材料蒸發所生成的氣霧輸送至用戶。

3、為接收由蒸發器裝置生成的可吸入氣霧，在某些示例中，用戶可通過進行嘬吸(take?a?puff)、通過按壓按鈕和/或通過一些其他的方法來激活蒸發器裝置。如本文中所使用的，嘬吸可指的是用戶以這樣的方式的吸入，即：所述吸入致使一定體積的空氣被吸取到蒸發器裝置中使得，在蒸發后的可蒸發材料與該體積的空氣組合時生成上述可吸入氣霧。

4、蒸發器裝置從可蒸發材料產生可吸入氣霧的方法包含在蒸發室(例如，加熱室)中加熱可蒸發材料，以使可蒸發材料轉化為氣體(或蒸氣)相。蒸發室可指蒸發器裝置中的一區域或一定體積，在該區域或體積的蒸發器裝置內，熱源(例如，傳導、對流和/或輻射熱源)引起可蒸發材料的加熱，以產生空氣和蒸發后材料的混合物，以形成蒸氣，供蒸發器裝置的用戶吸入可蒸發材料。

5、在可蒸發材料是液體的情況下，芯吸元件可以將可蒸發材料從容納可蒸發材料的貯存器中吸出并進入蒸發室。將可蒸發材料吸取至蒸發室中至少部分是由于芯吸元件提供的毛細作用，因為芯吸元件在蒸發室的方向上沿著芯吸元件牽拉所述可蒸發材料。

6、蒸發器裝置可以通過蒸發器上的一個或多個控制器、電子電路(例如傳感器、加熱元件)和/或類似物被控制。蒸發器裝置還可以與外部控制器例如計算裝置(如智能手機)無線地通信。

7、煙草或可蒸發材料暴露在大氣中時，其品質會隨著時間而下降。一些蒸發器裝置沒有為煙草或可蒸發材料提供氣密遏制，這可能會降低煙草的品質并防止煙草的均勻加熱。

8、目前的蒸發器裝置的一些問題包括無法均勻加熱可蒸發材料，如煙草。試圖克服這樣的困難例如會不受期望地導致更高的制造成本。

技術實現思路

1、在當前主題的某些方面，與從包括非液體可蒸發材料的各種可蒸發材料高效且有效地形成可吸入氣霧相關聯的挑戰可以通過包含本文所述的一個或多個特征或本領域普通技術人員將理解的相當的/等同的方法來解決。當前主題的各方面涉及與用于插入蒸發器裝置以形成可吸入氣霧的可蒸發材料插入件相關聯的方法和系統。

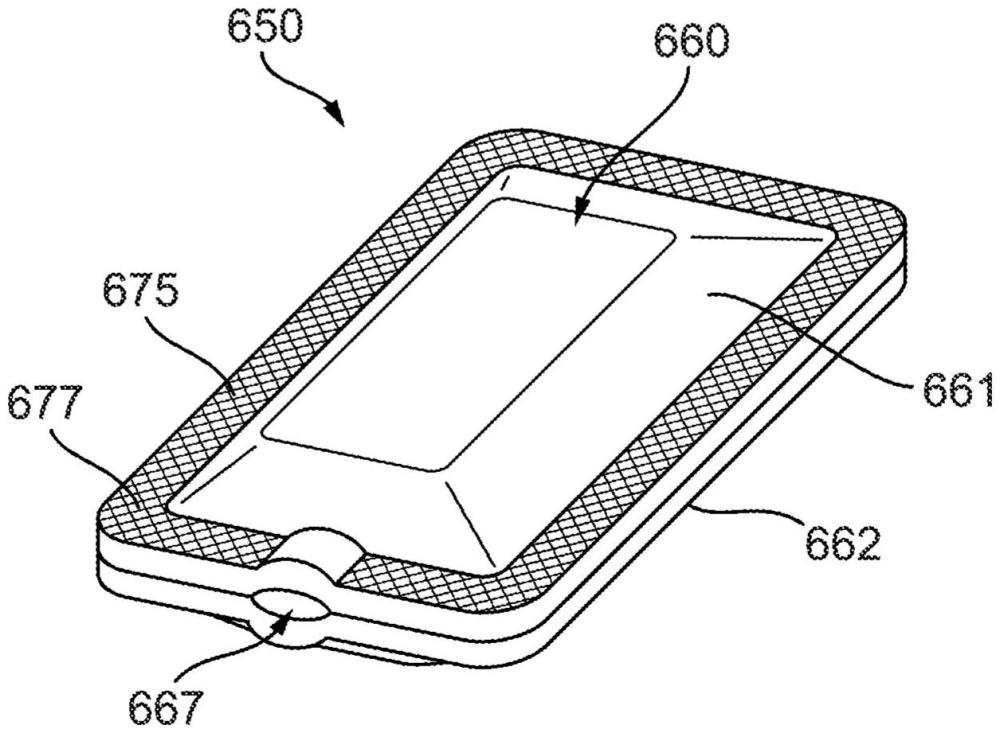

2、在一個方面，描述了一種用于產生可吸入氣霧的系統。該系統可以包括插入件，該插入件具有限定內室的夾套部以及在內室中容納的可蒸發材料。該系統可以包括蒸發器裝置，所述蒸發器裝置包括被配置為接收插入件的隔室和被配置為對定位在隔室中的插入件進行加熱以產生可吸入氣霧的加熱元件。

3、在一些變型中，可以選擇以任何可行的組合包括以下特征中的一個或多個。夾套部可以由可蒸發材料制成。夾套部可以包括被配置為允許空氣進入和/或離開插入件的通孔。夾套部可以被配置為防止空氣通過插入件，直至被加熱或由于加熱而劣化。可蒸發材料可以包括植物材料和/或基于植物材料的產品。可蒸發材料可以包括煙葉和/或重組煙草/煙草薄片(reconstituted?tobacco)。可蒸發材料可以包括凝膠材料。可蒸發材料可以包括至少部分地浸透有液體可蒸發材料的海綿。

4、在一些變型中，加熱元件可以包括插入件捕獲和加熱機構，其包括經由彈簧機構與第二箔片加熱器耦接的第一箔片加熱器。該彈簧機構可被配置為允許第一箔片加熱器和第二箔片加熱器在開放配置和閉合配置之間轉換。所述開放配置可允許插入件定位于第一箔片加熱器和第二箔片加熱器之間，并且所述封閉配置可使得第一箔片加熱器和第二箔片加熱器至少部分地順應于插入件的相反側面，用于加熱插入件以產生可吸入氣霧。在一些變型中，加熱元件可以包括插入件加熱器，所述插入件加熱器包括在樞轉支撐部之間延伸的柔性加熱元件。樞轉支撐部可以允許插入件加熱器在開放配置和閉合配置之間轉換。所述開放配置可允許柔性加熱元件接收插入件，并且所述封閉配置可允許柔性加熱元件纏繞插入件的至少一部分，用于加熱插入件以產生可吸入氣霧。在一些變型中，加熱元件可以與延伸到蒸發器裝置的隔室中的刺穿構件相耦接。刺穿構件可被配置為在插入件被插入隔室時刺穿所述插入件，從而將加熱元件定位于插入件的內室以內。在一些變型中，加熱元件包括被配置為圍繞插入件的周邊延伸的盤簧。

5、在另一個方面，描述了一種被配置為插入蒸發器裝置的隔室的插入件。該插入件可包括形成內室的夾套部。插入件可以包括被容納在內室中的可蒸發材料，并且夾套部和可蒸發材料中的每一個都可以包括煙草材料。

6、在一些變型中，可以選擇性地以任何可行的組合包括以下特征中的一個或多個。插入件可以包括加熱元件，該加熱元件被配置為加熱可蒸發材料從而產生可吸入氣霧。加熱元件可以包括導電材料的平板，并且加熱元件的至少一部分可以定位在插入件的內室以內。夾套部可以包括通孔，所述通孔被配置為允許空氣進入和/或離開插入件。夾套部可以被配置為防止空氣通過插入件，直至被加熱或由于加熱而劣化。

7、在另一個方面，描述了一種與蒸發器裝置一起使用的插入件。該插入件可包括形成內室的夾套部，且該夾套部可包括第一可蒸發材料。插入件可以包括被容納在內室中的第二可蒸發材料，以及與第一可蒸發材料和第二可蒸發材料中的一者或二者接觸的加熱元件。加熱元件可被配置為加熱第一可蒸發材料和第二可蒸發材料以形成可吸入氣霧。

8、在一些變型中，可以選擇性地以任何可行的組合包括以下特征中的一個或多個。第一可蒸發材料和第二可蒸發材料中的每一個都可以包括非液體可蒸發材料和/或散葉煙草。第一可蒸發材料和第二可蒸發材料可以包括至少部分地浸透有液體可蒸發材料的海綿。在一些變型中，加熱元件可以包括導電材料的平板，并且加熱元件的至少一部分可以定位在插入件的內室以內。

9、在又一個方面，描述了一種與蒸發器裝置一起使用的插入件，其包括形成內室的夾套部以及被容納在內室中的第一可蒸發材料。插入件可以包括被容納在內室中的第二可蒸發材料以及與夾套部耦接的加熱元件。加熱元件可被配置為接觸并加熱第一可蒸發材料和第二可蒸發材料，并且第一可蒸發材料的加熱可形成第一可吸入氣霧。插入件可進一步包括氣流路徑，所述氣流路徑延伸通過內室以允許第一可吸入氣霧被注入有第二可蒸發材料的一部分，并形成供用戶吸入的第二可吸入氣霧。

10、在一些變型中，可以選擇性地以任何可行的組合包括以下特征中的一個或多個。插入件可以進一步包括在容納第一可蒸發材料的第一區域上游定位的過濾器，該過濾器被配置為容納第二可蒸發材料。該過濾器可以由棉材料制成。第二可蒸發材料可包括丙二醇和植物甘油基液體中的一種或多種。夾套部可以由第三可蒸發材料制成。加熱元件可以圍繞夾套部的周邊延伸。第二可蒸發材料可以包括液體可蒸發材料。第一可蒸發材料可以包括非液體可蒸發材料。第一可蒸發材料可以包括至少部分地浸透有液體可蒸發材料的海綿。加熱元件可以直接接觸第一可蒸發材料或第二可蒸發材料。

11、在當前主題的另一個相互關聯的方面，一種用于生成供用戶吸入的可吸入氣霧的方法包括將插入件接收到蒸發器裝置的隔室中。該插入件可以包括形成內室的夾套部，該內室被配置為容納可蒸發材料。該方法可以進一步包括激活被配置為加熱可蒸發材料的加熱元件，并且由于激活和對可蒸發材料的加熱而形成可吸入氣霧。

12、在一些變型中，可以選擇性地以任何可行的組合包括以下特征中的一個或多個。插入件可以包括加熱元件。蒸發器裝置可以包括加熱元件。該插入件可以包括可生物降解的材料。可蒸發材料可以包括非液體可蒸發材料。可蒸發材料可以包括煙草。

13、本文描述的主題的一個或多個變化的細節在附圖和下面的描述中列出。本文所述主題的其他特征和優點將從說明書和附圖以及權利要求中顯而易見。本公開內容之后的權利要求旨在限定受保護主題的范圍。
