本發明涉及老年人用品領域，特別涉及一種多功能拐杖。

（二）

背景技術：

老年人常出去溜溜彎對身體有好處，但限于身體條件，很多老人出門都要帶之拐杖，累了要坐下來休息一下，因此還要另外帶一個馬扎子，非常不方便。

（三）

技術實現要素：

本發明為了彌補現有技術的缺陷，提供了一種兼具拐杖和凳子兩種功能的多功能拐杖。

本發明是通過如下技術方案實現的：

一種多功能拐杖，包括拐杖桿，其特征是：還包括凳面，所述凳面兩端為環狀，環狀部分為扁平狀并且下端向外傾斜，所述凳面下表面沿其縱向開有凹槽，凳面兩端的環狀部分的厚度小于凹槽處凳面的厚度，所述拐杖桿包括相互插接的上拐桿和下柺桿，所述上拐桿的下端和下拐桿的上端呈U形，從U形部分內側向外開有L形孔，L形孔的折彎段向U形部分的底部折彎，所述L形孔能容環狀部分通過，所述凳面位于U形部分內，當上拐桿和下拐桿插接在一起時，所述凳面的兩端分別位于上拐桿和下拐桿的U形部分的底部，所述上拐桿的上端和下拐桿的下端設有橫向桿，橫向桿的兩端為伸縮結構，兩個橫向桿所在的平面與凳面平行。

本發明的有益效果是：

本發明結構簡單，既可以當拐杖用，又可以當凳子用，非常方便。

（四） 附圖說明

下面結合附圖對本發明作進一步的說明。

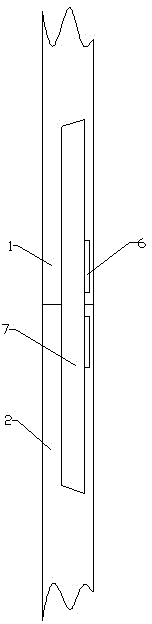

圖1為本發明的主視結構示意圖；

圖2為本發明局部的右視結構示意圖；

圖3為凳面的俯視結構示意圖；

圖4為圖3中凳面的橫向截面結構示意圖；

圖5為圖3中凳面的縱向截面結構示意圖；

圖6為本發明使用中的主視結構示意圖。

圖中，1上拐桿，2下拐桿，3橫向桿，4 U形部分，5 L形孔，6折彎段，7凳面，8凹槽，9環狀部分。

（五） 具體實施方式

附圖為本發明的具體實施例。如圖1至圖6所示，該種多功能拐杖，包括由插接到一起的上拐桿1和下拐桿2組成的拐杖桿，上拐桿1的上端和下拐桿2的下端設有橫向桿3，橫向桿3的兩端為伸縮結構，上拐桿1的下端和下拐桿2的上端呈U形，從U形部分4內側向外開有L形孔5，L形孔5的折彎段6向U形部分4的底部折彎，上拐桿1和下拐桿2的U形部分4內設有凳面7，凳面7與兩根橫向桿3所在的平面平行，凳面7的兩端為環狀，環狀部分9為扁平狀并且其平行于地面作為凳子使用時的下端向外傾斜，凳面7下表面沿其縱向開有凹槽8，凳面7兩端的環狀部分9的厚度小于凹槽8處凳面7的厚度，環狀部分9能穿過L形孔5，當上拐桿和下拐桿插接在一起時，凳面7的兩端分別位于上拐桿和下拐桿的U形部分4的底部。

平時，本發明作為拐杖使用，當老人累了，想坐下來休息一下時，就將上拐桿1和下拐桿2向凳面7之外拉，到達環狀部分9時使環狀部分9進入L形孔5的折彎段6內，這樣凳面7、上拐桿和下拐桿就形成了一個凳子的結構，把兩根橫向桿3的伸縮部分抽出來，就可以當凳子坐了。

除說明書所述技術特征外，其余技術特征均為本領域技術人員已知技術。
