本發明涉及一種模塊化鞋，特別是運動鞋。

背景技術：

鞋，特別是運動鞋，例如足球鞋，一般具有鞋面和鞋底。

鞋面主要用于在鞋內并在鞋底之上固定腳。

此外，鞋面可以被配置為保護腳遠離灰塵，水，熱，冷等。

鞋的鞋底主要用于保護腳遠離損傷，例如可以在不平的表面步進時引起的損傷。當穿著者行走時鞋底還可以緩沖施加于肌肉骨骼系統上的地面反作用力，因此可以有助于防止受傷。

特別是對軟的，陡峭的或潮濕的表面使用，例如足球鞋，曲棍球鞋，橄欖球鞋或足球鞋的鞋底，而且，例如，登山鞋，通常提供輪廓元件，其保證鞋的改進的穩定性。例如，可以設置在鞋底的輪廓元件螺柱凸點或其他缺口或縱剖面。

特別地具有輪廓元件的鞋可以在戶外使用，例如為了踢足球，那里有很多可能出現的不同的外部條件。取決于地形條件，氣候或天氣，不同的穩定性水平與不同性質的鞋面(例如，絕緣，防水，透氣，粘合性能等)可以是可取的，這需要鞋的不同的幾何形狀的輪廓元件或材料特性。從現有技術中，許多方法是已知的，用于提供例如可交換螺柱的鞋。本領域中多個已知的構造的代表，這里所提到的已知的足球鞋旋入螺栓，其中，所述螺栓具有一螺釘形基礎，其可釋放地旋入鞋底的螺紋。

此外交換螺柱，de1020040111680公開了一種具有螺栓的模塊化鞋。為此，底盤被布置在鞋面。連同有多個螺栓，其通過鞋面的下側附著在底盤，提供一具有螺栓的穩定的鞋。然而，安裝和卸載多個螺栓是費時的。此外，單個螺栓很容易丟失。

除了可釋放螺栓，鞋的鞋套或鞋罩在現有技術中不同領域是已知的，其可以影響鞋的特性。例如us2011/0314701公開了一種自行車鞋的鞋套，以改善空氣動力學。us8789297揭示出用于玩保齡球時鞋的一次性鞋套，其改變在地面上的鞋的摩擦。另外例如us2010/0301632ai，us5086576和us2014/0202045ai所示鞋套。然而，這些鞋套通常只松散地與鞋連接，使得所述鞋套可以很容易地滑動，鞋的穿用者可能跌倒。特別是戶外使用，這些鞋套不能提供足夠的堅固(stabilitat)。此外，這些鞋套是不與鞋的輪廓元件兼容的。

ep2338370bi公開了鞋子，其特別用于網球，具有固定地連接到它的中底構件的鞋面構件。鞋子還具有可拆卸的外底構件。鞋的外底構件包括在其主要外表面的外底附接元件。在鞋的外底構件的內主表面，所述附接元件的外部區域，外底構件包括三個凸起的肋的區域，這有助于接合鞋底夾層部件和外底構件。

us2014/0208617的護腳是已知的，它是圍繞具有一個魔術貼緊固件幫助鞋的腳踝固定自如以及其-作為用于踝帶的代替物-是支持腳踝區域的。但是護腳或鞋罩總是有容易移位的問題，因為它們不完全包圍足部，且因此具有開放端。

除此之外，輪廓元件通常永久地與鞋底和現有技術中的鞋面連接，以提供足夠的堅固。作為例子，參考us7730636和us8196320b2，其中，具有防滑釘的鞋底分別借助于粘接或縫合而連接到鞋上。

us3559310公開了用于高爾夫球鞋的鞋套。此外，wo2005/092136ai披露了具有排孔的鞋套和可移動組件的鞋。

鞋的重要性能，如輪廓元件的類型，鞋的形狀或鞋的透氣性能也因此目前僅以一種不足的方式被修改。當條件改變，任一個不得不恢復到一個完全不同的鞋或，如上所述，所有的雙頭螺栓需要被擰開和再次擰上。

因此，本發明的一個目的是提供具有輪廓元件的鞋，與現有技術已知的鞋的結構相比，其適合于以改進的方式滿足各穿著者的不同要求。

技術實現要素：

這一目標是通過一個用于根據權利要求1所述的模塊化鞋的襪狀外底，通過一個用于根據權利要求15所述的模塊化鞋的框架，并且通過根據權利要求25所述的模塊化鞋而至少部分的獲得。

根據一個實施例，襪狀外底被提供用于可釋放的圍繞一框架的布置以提供一種模塊化鞋，特別是模塊化運動鞋。襪狀外底包括多個輪廓元件，其中，輪廓元件中的至少一個(例如，延伸的距離)從襪狀外底的外側延伸。輪廓元件的至少一種的一個區域被配置為以形狀配合的方式與模塊化鞋的框架的下側可釋放地接合。這個實施例允許容易地改變模塊化鞋的外底特性，其由外底和其輪廓元件確定，通過簡單地改變外底。代替交換單一的所有輪廓元件，所述輪廓元件被布置在所述外底，使得模塊化鞋的外底可以通過單個簡單的步驟來改變。

例如，當突然開始下雨，模塊化足球鞋可以容易地提供具有螺栓的防水外底，其特別適合于潮濕的表面。代替改變整個鞋，這不得不要重新破壞需要改變的所述外底，而這常常導致水皰或壓痕。圍繞其外底設置的模塊化鞋的框架可繼續使用。由于這樣的事實，即設置在所述外底的輪廓元件，所述外底和框架之間沒有額外的密封是必需的。因此，可以提供一種防水模塊化鞋。

在框架的下側和至少一個輪廓元件的區域之間的形狀配合接合還提供了用于框架和外底之間連接的足夠堅固，這也滿足較高的要求，其例如是通過足球鞋實現的。在輪廓元件區域直接在外底和框架之間的形狀配合，其中所述足部和地面之間的力被傳輸，產生力可直接在框架和外底之間傳送，使得剪切力只能發生到很低的程度。因此，能夠提供具有特別高的堅固性。形式配合的區域可以例如分別設置在輪廓元件的上端。該區域可以被布置在輪廓元件的上端的中心。例如，在輪廓元件的凹陷或凸起可以被提供到那里，到其中的框架的下側的相應凸起或凹陷可以以形狀配合的方式配合。在框架的下側的外底的形狀配合接合和框架周圍的外底的布置允許容易定位和安全固定外底和框架周圍的輪廓元件。也可以例如通過在輪廓元件和/或框架的下側的至少一個的區域用適當的材料來增加外底和框架之間的靜摩擦，因此，相對運動可被進一步抑制。

框架和外底的構造上的分離使得考慮到各自的特性進行優化兩個元件成為可能，例如固定鞋在腳上或分別提供外底性能(例如絕緣/通風，粘附或緩沖性在接觸球時)。也簡化鞋的制造，因為框架和外底確實沒有被精心縫制或粘結(例如，膠合)。其結果是，接縫，粘合劑或其它連接元件可以被節省，從而鞋可以更容易地和更適應環境的方式被提供。

此外，可以提供多個輪廓元件，從該襪狀外底的外側延伸，其中，每個輪廓元件的相應區域被配置成以形狀配合的方式可釋放地與該模塊化鞋的框架的下側接合。

外底可以被配置為使得所述多個輪廓元件包括多個螺柱。螺柱可以相對于它們的形狀和大小被適配，以適于特定的表面和/或天氣狀況。因此，外底的一個簡單的變化，可以提供用于每個表面的最佳的穩定性。一個或一個以上輪廓元件可以被配置為一個螺栓。另外地或替代地以螺栓，可以提供其它輪廓元件，如結節或凹槽。

多個外底的輪廓元件可以配置成使得至少一個輪廓元件包括用于與在框架的下側的凸起的形狀配合接合的凹陷。因此，提供接近地面的框架下的形狀配合，這有助于減少在接觸區域所產生的剪切力。輪廓元件可以被配置成穿透地面和延伸到外底的外側之下，其作為與地面接觸的區域。因此，形式配合接合可以低于和/或基本上在與地面接觸區域的相同高度被提供，使得剪切力和扭傷腳踝的風險特別的最小化。此外，該形狀配合接合可以以緊湊的方式提供，因為通過在外底的下側的輪廓元件形成的凸起可用于在所述外底的上側形成的凹陷。凸起也可配置為輪廓元件的支承元件。

需要強調的是形狀配合接合不需要例如在框架的下側的凸起的所有外表面與例如在一個輪廓元件的凹陷的相應的面接觸(或在一個輪廓元件區域中的一個凸起的外表面與所述框架的下側對應的凹陷的面)。相反，橫向移動是足夠的，即，當穿著由形狀配合接合提供的模塊化鞋時，在所述外底和框架之間的框架的下側的平面上的相對運動基本上被排除。這可以通過相應的接合被確保，例如在一個凹陷的突起之間。凹陷和相應的突出可以垂直排列。例如，它們可以被圓柱形構造和/或可以以一個漏斗形狀向下逐漸變細，從而產生一個漏斗狀的接合。由于至少部分或例如也在各圓柱和/或漏斗的側面之間充分接觸，在框架和外底之間的橫向移動可以被排除。漏斗形突起和/或一個漏斗形錐形物的接觸也可以限制在向下的方向相對于外底的框架的運動。為此，在各漏斗和/或圓筒的前表面的接觸不一定需要。然而，這樣的接觸可以在一些實例中完全或至少部分地提供。凹陷或突起的其它形狀，分別也是可以想到的，也非旋轉對稱的，例如三角形的等。在一些實例中，一個突出和相應的凹陷也可以一個傾斜的方式安排。因此，該形狀配合接合也可以有助于防止框架相對于外底向上運動。

外底可包括柔性材料，特別是紡織，織物，紡織織物，聚氨酯(pu)包覆膨脹紡織，針織物，聚氨酯，皮革，例如袋鼠革，聚酰胺12，聚醚嵌段酰胺(peba)和/或熱塑性聚氨酯(tpu)。使用柔性材料能夠使外底調整到框架和足部的形狀。因此可以保證模塊化鞋的良好匹配。例如，柔性材料可以有助于外底可以像襪子般包圍足部而緊密配合。外底可以覆蓋整個足部。所提到的材料也可以特別適于職能化外底和/或用于通過涂覆，植絨，層壓，噴涂，粘合和/或印刷提供外底的各種光學外觀，例如，在預定區域功能層使用絲網印刷或其它印刷方法。例如，一個區域可以具有增加的拉伸性，彈性，柔軟性，耐磨性和/或特定的粘附性能。除了通過在各個區域使用不同的基礎材料-具有不同功能或光學設計的區域因此可以通過在基礎材料上另外的層附加地或替代地得以實現。這種功能上或視覺上配置的區域可以例如單獨地調整到各穿用者的鞋，并且如果需要可以例如被直接在商店現場創建。特別是，特定的光學設計元素，例如運動員的數字，運動員的姓名，國家的國旗或國家的名字可以通過涂布，植絨，層壓，噴涂，粘合和/或印刷來應用于外底。這樣的設計元素可以直接產生在工廠或者可選地在商店或直接由終端用戶在家生成于外底。例如，可能的是，襪狀外底在交貨狀態是以單一顏色被交付的，并且它在商店或由最終用戶設置有設計元素。在交貨狀態下的單一顏色的外底可設置有公司標志或僅有品牌名稱。因此襪狀外底被構成，以便它可以實際上具有任何所需的視覺設計。因此，新的分銷渠道被啟用。

多個所列出的材料的采購是特別具有成本效益的，其中，外底的生產成本可以保持較低。

對于外底，使用材料也可使用以前用作已知足球鞋上的材料，其中外底的材料可被配置的較薄，以獲得增加的拉伸性和/或柔韌性。增加的拉伸性和/或柔韌性例如使得外底可以迅速、容易地被拉至框架。

外底可包括彈性材料。彈性材料的特征在于，它可以被可逆地變形，并且在于，當材料被拉伸時產生恢復力，其朝向所述材料的收縮作用。通過使用彈性材料，不僅外底的配合可改善，而且外底和框架之間的可釋放連接的堅固性也可改善。布置圍繞框架的外底的彈力與外底和框架之間的相對運動相反。特別是，當外底被配置為以預應力狀態安排圍繞所述框架，在所有三個空間方向圍繞框架固定外底就可以實現。

多個輪廓元件可以通過注射成型被注入到外底。一方面，這使得外底的工業制造特別容易且具有成本效益。另一方面，例如，外底的外表面和輪廓元件之間的特別緊連接保證防止水通過這些接口滲透到外底。

外底可被配置成包括至少一個區域，其適于用于與球接觸以增加摩擦。特別是，在腳的腳背和/或腳趾的區域，增加的摩擦可顯著提高球的控制。為此目的，在整體上的外底可以包括特定的材料，其提供增加的摩擦。外底可替代地或附加地包括在至少一個區域的涂層，粘結箔和/或在為增加摩擦以任何其他方式施加的摩擦元件。外底也可以由不同材料的多個部分組成，使得在至少一個區域中存在提供增加摩擦的一種材料。

外底可以包括一個腳趾區域。因此，在腳趾區域模塊化鞋的外部特性可以改變，特別是通過改變外底而改變。例如，因此可以提供一種足球鞋的外底，其特異性地在潮濕環境中提供與球的增加的摩擦，以使得即使在潮濕的條件下良好的球的控制。外底還可以包括腳背區域和/或腳跟區域和/或可包圍穿用者的腳踝和/或腿部。外底可基本上圍繞整個鞋面。

外底可以包括一個接地部分和鞋面部分。接地部分可以被配置為充當所述模塊化鞋的外底。外底的輪廓元件可以布置在接地部分。鞋面部分可以包括腳趾區域和/或腳背區域和/或腳跟區域和/或可以包圍穿用者的腿部和/或可以被布置圍繞整個鞋面。鞋面部分可形成鞋面的外側。接地部分和鞋面部分可一體以一個相同的材料形成(例如，作為單件)，使得容易地制造單片外底是可能的。

接地部分也可以包括一材料，其鞋面部分是不受影響的。所述鞋面部分可選擇地或另外地可以包括一材料，其接地部分是不受影響的。因而，這些部分可以根據不同的要求進行優化。例如，該接地部分可以包括一另外的材料，其例如是水和/或防污和/或防水性和/或耐磨損和/或非可延伸和/或剛性的。另外的材料可例如在接地部分的區域被粘結(例如，膠合)到外底的材料，或者它可以以任何其他方式被應用。

可選地或者另外地，如上所述，另外的材料可以被施加到接地部分和/或通過印刷，植絨等到鞋面部分。外底可以例如只在接地部分，完全或部分地涂覆有另一種材料層，例如tpu。隨后，將外底的輪廓元件可以例如被注射到第二材料層。接地部分可例如被配置為包括多個層，并且可以包括編織材料(網眼)的基礎層，其涂覆有pu層和/或tpu層，其是例如模制或注射的。提供pu層和/或tpu層導致在接地部分增加外底的抗撕裂性和耐磨損性。接地部分也可以配置為單一層，例如，薄的注入的tpu或pa接地板。

另外，tpu層可以例如被布置在鞋面部分的腳趾區域。這可以增加在此特別裝載區域中的抗撕裂性和/或耐磨損性。另外，在鞋面部分的其他特別裝載區域，可以安排另外的層。

接地部分也可以，可選地或另外地，包括與鞋面部分不同的基礎材料。接地部分和鞋面部分可以彼此獨立地被制造并且可以隨后彼此永久連接。這種連接可例如用縫紉技術或用鞋楦來實現。外底可以基本上設計成兩部分的接地部分和鞋面部分。

鞋面部分可以包括材料，它比接地部分的材料更有彈性和/或柔性的。從而，覆蓋或從框架中除去外底進一步簡化，而接地部分提供了增加的堅固。鞋面部分可以包括關于柔性和/或彈性材料的外底的上述材料。

外底里面，一個補強板可以牢固地插入，例如在腳趾區域的底部。這可能會在腳趾區域增加由外底提供的基本強度，以便增加鞋的堅固性。

根據另外的實施例，一個框架被提供用于圍繞框架的襪狀外底的可釋放布置以提供一模塊化鞋，特別是運動鞋。該框架包括鞋面部部分和鞋底部分，以及被配置為包括一足部。鞋底部分包括一個下側，其在襪狀外底的至少一個輪廓元件的一個區域中被以形狀配合的方式配置為與襪狀外底可釋放地接合。

該框架包圍足部，因此保證了框架和模塊化鞋可以安全地固定在足部。在框架的鞋底部分的幫助下，它可以確保所產生的力橫跨足部區域分布，甚至在不平的表面，從而使損傷和壓力點被避免。由于鞋底部分的下側和襪狀外底輪廓元件之間的形狀配合接合，如以上已經說明的關于外底的一個簡單的定位和在所述框架和所述外底之間的穩定連接可以被提供。其中，外底被設置為圍繞框架，即至少部分地也圍繞鞋底部分和框架的鞋面部部分。該框架的配置不僅有鞋底部分，而且鞋面部部分允許固定從四面八方圍繞框架的外底。鞋底部分可具有一個形狀，其適于在鞋面部部分的形狀。由于框架和外底之間的功能分離，框架可以減少到其固定到足部的任務，它可以以一個簡約的方式和低重量進行配置。

鞋底部分可以包括至少一個突起。在至少輪廓元件的區域中所述至少一個突起被配置為以形狀配合的方式與至少一個輪廓元件接合。

所述至少一個突起可以包括tpu，聚酰胺12，聚酰胺11和/或peba和/或可以包括實質上這些材料中的一種。這些材料中，特別是tpu，僅具有低的磨損并允許有與地面的良好粘合，例如如果在更衣室，穿著者沒有襪狀外底而運動。

鞋底部分可以至少部分地設置有防滑紡織品。因此，外底和框架之間的相對運動可以進一步被防止。防滑紡織品可以設置在鞋底部分的下側的前腳區域。在其它實例中，不同的防滑元件可以被提供，例如一橡膠元件。

框架和/或鞋底部分可例如不包括在前腳區域的任何突起。然而，防滑元件，諸如防滑紡織品，例如橡膠紡織品，可在前腳區域被提供，它用于防止在框架和外底之間的相對運動。防滑元件可以替代地或附加地，設置在外底的內側。不提供任何突起在前腳區域已證明顯著促進分別把襪狀外底放置于框架上或覆蓋該框架到襪狀外底。

在一般情況下，框架和/或所述外底可以包括至少一個防滑元件。例如，防滑元件可以設置在所述外底的內側和/或在框架的外側。它已經證明，提供防滑元件，它可以例如具有增加的靜摩擦，極大的提高了模塊化鞋的堅固性，由于框架和外底的相對運動可以基本上被抑制。不僅相對橫向運動(例如，在平行于地面的平面內)，而且相對垂直運動也可以被抑制。

框架可適于使得腳的腳背區域和/或腳趾區域不被該框架覆蓋。由于固定足部和確定所述框架和外底之間的鞋的外部特征的任務之間的間隔，分別地，框架可以以通用的方式配置。如果該框架不覆蓋腳的腳背區域和/或腳趾區域，鞋在這些位置的局部特性僅由外底確定。由于缺少框架，足部和球之間的緊密接觸可以例如被保證，這允許足球鞋更好的控制球。

框架可以一體地制造。這使得特別經濟的制造方法成為可能。避免接縫/接合點等，特別是避免了對足部可能的壓力點以及可能的薄弱點，在其上該框架可以撕開或分離。該框架例如可以包括聚酰胺，peba或tpu。

鞋底部分的上側和鞋面部部分的下側可配置為以形狀配合的方式在至少一個區域可釋放地彼此接合。因此，不同的鞋底部分和鞋面部部分能夠可釋放地彼此組合。

在其中，所述鞋底部分可以包括一個接地板，它可以是剛性的，其可釋放地或永久性地與鞋面部部分連接。鞋底部分也可以基本上設置為這樣的接地板。鞋底部分還可以包括腳跟穩定器，其可以在腳跟區域沿著至少鞋面部部分的一部分從鞋底部分的接地板延伸。這樣的腳跟穩定器可以增加模塊化鞋的堅固。一鎖定裝置，例如一個掛鉤，可進一步在腳跟計數器，其被配置為與外底的計數器鎖定裝置一起作用，例如一個環，在模塊化鞋的組裝狀態提供。

根據另外的實施例，模塊化鞋，特別是運動鞋，包括一個襪狀外底-如前面的段落中描述的-和框架-也如前面段落中被描述的。模塊化運動鞋被設計為使得所述襪狀外底圍繞框架可釋放地布置。該框架的下側在至少一個輪廓元件的區域與襪狀外底以形狀配合的方式接合。

通過結合已經說明的外底和已經說明的框架，可以提供一個穩定的模塊化鞋，特別是運動鞋，其外部特性可以在一個簡單的步驟中幾乎任意改變。另外，對于不同足部骨骼的優化可以使用不同的框架，并可以用不同的外底進行組合。

本發明的另一個方面涉及一種襪狀外底，一框架和分別根據權利要求27，30和31的模塊化運動鞋。

一個實施例涉及一種襪狀外底圍繞框架可釋放地布置，以提供一個模塊化鞋，特別是運動鞋。襪狀外底包括多個開口，其中所述多個開口配置成使得框架的多個輪廓元件可以貫穿開口使得在所述開口和輪廓元件之間設置一個密封。

通過提供在該框架的輪廓元件，鞋面的外部特性可以通過改變外底分別改變模塊化鞋的穩定性。通過調整外底的開口到框架的輪廓元件，并通過設置圍繞所述框架的外底，確保簡單和安全的外底在框架的定位。同時，外底的開口被配置為使得水或污垢不能滲透到開口和輪廓元件之間的模塊化鞋。額外的密封環或其他密封件不是必須的，但并不排除。

外底可以被配置使得所述多個開口中的至少一個包括三維形狀，使得當所述外底設置在所述至少一個開口的區域圍繞框架的至少一個輪廓元件時，提供密封區域，其橫向鄰接輪廓元件。通過配置外底提供一種密封區域，而不是一個“密封線”，輪廓元件和開口之間的密封被極力提高了。通過在三維形狀的區域中使用彈性材料，密封可進一步被提高。

外底的至少一個開口可以被配置為向下逐漸變細。因此，可以確保配置當布置圍繞所述框架的外底時密封區域被自動地形成，而無需用戶注意。密封區域因此被自動地沿輪廓元件從頂部向底部提供。

另外的實施例涉及一種框架用于圍繞所述框架的襪狀外底的可釋放地布置，以提供一個模塊化鞋，特別是運動鞋。該框架包括鞋面部部分和鞋底部分。鞋底部分包括具有多個輪廓元件的下側，其中多個輪廓元件適于使得它可以貫穿多個外底的開口，從而提供開口和輪廓元件之間的密封。

通過提供在該框架的輪廓元件，就可以整體地與框架形成，并且可以在相同的制造步驟來制造，因為它已經證明，相同的材料可被用于該框架和輪廓元件。由于分拆被整體地制造的框架的輪廓元件特別耐用，分拆伴隨結合(例如，膠合)輪廓元件。

根據另一個實施例，模塊化鞋，特別是運動鞋，包括一個具有多個開口的襪狀外底-如在前面段落中描述的-和具有多個輪廓元件的框架-如在前面段落所描述的。襪狀外底可釋放布置于框架的周圍。多個輪廓元件貫穿多個開口，以便提供在開口和輪廓元件之間的密封。

通過結合具有說明過的多個開口的外底和具有說明過的多個輪廓元件的框架，可以提供一穩定的模塊化鞋，特別是運動鞋，其外部特性可以在一個簡單的步驟中幾乎任意改變。其中，框架可用于不同的足部骨骼結構的優化和表面的使用。

根據本發明的模塊化外底分別的分銷渠道或商業模型可以包括單獨出售框架。其中，所述框架可以直接適應于運動者并可直接出售給運動者。此外，多個襪狀外底可分別提供出售。襪狀外底可單獨或成套出售。襪狀外底可特別關于材料，功能，色彩設計和/或圖形的外觀而彼此不同。根據個人要求已經單獨購買框架的顧客因此可以隨后購買一個或多個襪狀外底。它也可能是一框架與一個襪狀外底或一組襪狀外底一起分發。

根據另外一個例子，對于外底可提供訂閱或會員制。具有訂閱或作為會員的客戶可以定期提供新的外底，例如每月等。但是，框架可能可以繼續使用，因此，它可能只需要進行一次購買。

特定的視覺設計元素，例如運動員的號碼，運動員的名字，國家的國旗或國名既可以在工廠或者可選地在商店直接在外底上產生或直接在家里通過運動員或最終用戶來生成。所述襪狀外底可以以單個顏色交貨且然后設計元素可以在商店或由最終用戶對其應用。

此外，最終用戶可以設計外底的外觀并且上傳自己的設計到一個在線平臺(或者注冊一個公眾平臺)。其他感興趣的用戶可以購買具有來自平臺設計的外底。可以設想與平臺共享他的設計的最終用戶參與從正在銷售的每個外底的一定比率或定量。此外，外底也可以專門針對某些事件，例如足球比賽等，并且可以具有相關事件的設計。它們可以通過運動員參加在本次活動而穿著，和/或通過該事件的觀眾而被購買。

此外，根據權利要求27至31來描述的外底，框架和模塊化鞋，也可包括如權利要求1至26中描述的特征。

附圖說明

在下面的詳細描述，本發明的實施例將參照以下附圖進行描述：

圖1a-c：模塊化鞋，外底和各種框架的實施例；

圖2a-e：各種框架的實施例；

圖3：框架的實施例；

圖4a-b：外底的實施例；

圖5a-b：框架的實施例；

圖6：框架的實施例；

圖7a-e：各種外底的例子；

圖8a-b：外底的例子；

圖9a-b：模塊化鞋，外底和框架的實施例；

圖10a-b：外底的實施例；

圖11a-e：輪廓元件和與框架的下側的形狀配合接合的實施例；

圖12a-e：模塊化鞋的實施例；

圖13a-b：模塊化鞋的實施例；

圖14a-c：外底的實施例；

圖15a-b：外底的實施例；

圖16a-b：外底的實施例；

圖17a-c：模塊化鞋的實施例；

圖18a-c：模塊化鞋的實施例；

圖19a-c：模塊化鞋的實施例；

圖20a-c：模塊化鞋的實施例；

圖21a-d：輪廓元件的實施例；

圖22a-c：模塊化鞋的實施例；

圖23a-c：模塊化鞋的實施例；

圖24a-b：外底的接地部分和框架的鞋底部分的實施例；

圖25a-f：框架的實施例；

圖26a-e：具有外底的模塊化鞋的實施例；和

圖27：框架的實施例。

具體實施方式

本發明可能的實施例的詳細描述將在下面詳細說明中描述，主要參照具有輪廓元件的運動鞋進行說明。然而，應當強調的是，本發明并不局限于這些實施例。相反，它也可以與其它類型的具有輪廓元件的鞋使用或與無輪廓元件的鞋使用。

值得注意的是，在下文中，僅在本發明的各個實施例中更詳細地描述。本領域技術人員知道，所說明的可能的設計選擇于此，也可以改變或以其他方式在本發明的范圍內彼此組合并且單獨的特征也可以省略，只要它們看上去是可有可無的。為了避免冗余，參考前述段落中的特別說明，這對以下詳細描述也將仍然有效。

圖1a示出了模塊化鞋100的一個例子。外底150設置圍繞一個框架110。外底包括例如pu或tpu。外底150包括多個輪廓元件165，其被配置成向下逐漸變小的。每個輪廓元件165包括在外底的內側的凹陷。

框架110包括具有多個突出125的鞋底部分120。所述多個突起被配置為以形狀配合的方式與所述多個輪廓元件165的凹陷接合，以形成形狀配合接合。由于圍繞框架110的外底150的布置，保證了框架110的下側和輪廓元件之間的形狀配合接合永久保持穩定。

框架110包括鞋面部部分130。鞋面部部分130包圍足部和經由鞋帶緊固的固定到足部，這未在圖1a中示出。外底150被布置圍繞鞋底部分120以及框架的鞋面部部分130。

圖1b表示圖1a的框架110。框架110被整體地制造。框架110可以由硬質塑料和例如可以包括聚酰胺，peba或tpu。它可以例如使用注塑成型來制造。框架例如可以同樣使用3-d打印制造。3-d印刷可以在商店制作，其中，所述框架的形狀可以單獨適應客戶的足部的形狀。可替代地，3-d打印也可以由顧客自己在家例如根據客戶的具體要求和/或客戶的腳形進行。鞋面部部分130包括部分131，其被提供用于所述框架的鞋帶緊固。如將參考后面說明的另外的例子，還可以提供其它緊固件。腳趾區域180不受框架影響。因此，良好的通風和與球接觸的良好的控球可以得到保證。其他區域也可以不受框架110的影響，例如腳跟區域或在腳的內側和/或側面的一個或多個區域。在腳的外側和/或內側，一個或多個框架的橫撐136可被設置。鞋底部分120被配置成連續的。

圖lc示出了具有不同配置的腳跟部分的其他框架實施例，其可適于在鞋的穿用者的各自骨骼結構。根據需要，在腳跟區域中的高或低的堅固性可以被框架提供。橫撐和腳趾區域也可以單獨適于使得框架能夠增加堅固性和/或通風和/或控球。

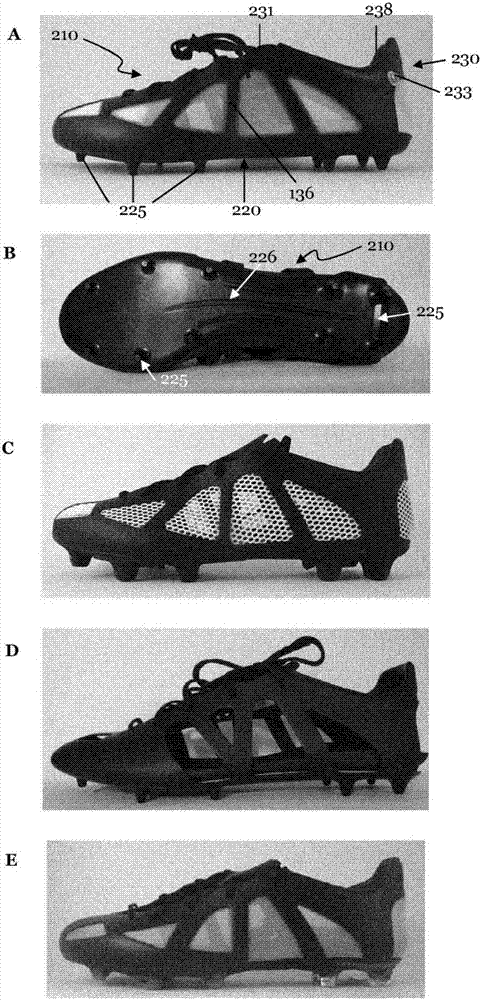

圖2示出了框架的其它例子。根據圖2a所示的框架210，包括連續鞋底部分220和鞋面部部分230。鞋底部分220包括多個突起225。鞋面部部分230包括一鞋帶緊固231和一個可選的按鈕233。在鞋帶緊固的幫助下，框架210被固定到足部。在可選的按鈕233的幫助下，還有形狀配合接合在突起225的幫助下，外底可釋放地連接到框架210。按鈕233被布置為它不會例如在鞋跟區域的邊緣的一個區域而妨礙用戶。框架任選包含襯里238。此外，一個或多個內底在框架210內被提供。

框架210包括多個在鞋面部部分230的橫撐且具有布置在它們之間的自由部分。在后者部分，織物可以被布置在框架上，例如在框架內，以確保一個愉快的穿著的舒適性。例如織物可以防止壓力點。可以根據需要選擇有關其組合物和網眼大小的織物，例如，以提供不同的穩定性和/或通氣。

圖2b示出了框架210的鞋底部分220的下側。在前腳區域和在鞋底部分220的下側的腳跟區域，若干圓柱狀突起225被布置。這些可以向下逐漸變小的。此外，細長的突出225是任選布置在后部腳跟區域的中心，其垂直運行到鞋底部分220的縱向軸線。這個細長突起225可以抵消圍繞腳的縱軸線的鞋底部分220的扭力，使得框架210提供增加的堅固。腳的足弓的區域能夠不受突起225影響，以便于足部的橫搖運動。另外，可以在鞋底部分提供凹槽226，其例如在腳的足弓區域縱向延伸，以便于足部的橫搖運動。

圖2c-e示出框架的其它例子。正如在圖2c中可以看出的，織物，其被布置在框架上，還可以有一個更粗糙的結構。由此，改進的通氣設備可以被支持。此外，鞋底部分的突起可設置有較大的直徑，以適應形狀配合接合相應的外底。根據圖2d的框架，包括更廣泛的橫撐。足部的腳跟區域和腳趾區域并不免于框架的束縛。因此，該框架包括一個增加的堅固。根據圖2e所述的框架，包括具有突起的鞋底部分，其由與鞋底部分不同的材料制成。突起可例如由一材料制成，其提供與外底的凹陷更高的摩擦。

圖3示出框架310的又一個例子。它包括一個鞋底部分320。鞋底部分320包括由框架310所提供的堅固性增加的腳跟部分323。鞋底部分320包括多個突起325，其被構造成在外底的輪廓元件的區域以形狀配合的方式與凹陷接合。突起325被布置在鞋底部分的腳跟區域和在腳的足弓的前部區域。鞋底部分320的前掌區域321不包括突起。這有利于覆蓋具有外底的框架310。為了防止框架310和布置在其周圍的外底之間的相對運動，框架310可包括，除了用于形狀配合接合的已討論的突起325，它提供與外底的增加的靜摩擦的材料。這種材料可在前腳區域321和/或在腳跟部分323之上的一個區域324來提供。在前腳區域321，因此可以防止盡管沒有突起的相對于框架的外底的滑動。在區域324更高的靜摩擦的材料還可以防止相對框架310的外底的垂直滑動，使得可以防止從外底框架310的“滑出”。在其它實例中，具有增加的靜摩擦的材料可以替代地或另外地在該框架的其他區域提供。具有增加的靜摩擦的材料是例如橡膠材料。橡膠材料可以直接應用到該框架。可替代地，一個橡膠紡織品可以例如通過粘結(例如，膠粘)被連接到框架上。

此外框架310包括鞋面部部分330。鞋面部部分330可以包括一個可延伸織物作為基材。基材可以基本上覆蓋全部的腳的上部。鞋面部部分330任選地包括一鞋帶緊固331和接縫372。此外，該框架任選包含一個快速緊固系統。此外，提供了一種橫向適配系統，該系統包括條帶332，所述條帶布置在所述框架的內側和外側的側面，其中每個從框架的鞋底部分到鞋面部部分的腳背區域延伸。每個條帶圍繞著鞋帶緊固331的帶狀物且連同它們一起活動。條帶332用于附加地實現框架在內側和外側區域中的穿用者的腳的最佳配合。條帶提供腳的鞋面部部分的舒適和安全的固定。鞋帶緊固系統331和可選的快速固定系統可經配置以拉緊條帶332。在其它實例中，也提供更多，更少或其他條帶332。在一些實施例中，鉤和/或環可在鞋面部部分330的腳跟區域被提供，例如橫向地，和/或在鞋底部320的腳跟部分323的區域，例如橫向地，它們分別配置成與外底的環或鉤共同活動。由此，外底和框架之間的連接可以進一步改善。

圖4a-b示出的外底450的一個例子的側視圖。根據圖2e所示的外底450被配置成使得它能夠圍繞框架進行布置。特別是，外底450包括多個輪廓元件465，每一個具有凹陷，其可以與根據圖2e的框架的突起以形狀配合的方式接合。外底450包括一個鉤和環緊固件471且該外底可另外被固定到所述框架的鞋面部部分。

可選地或另外地，一個拉鏈可以被提供，例如沿著腳的腳背區域居中。在其他實例中，其他緊固件也是可能的。然而，外底的一個單獨的緊固件只是可選的。例如在框架固定外底也可通過用彈性材料構成的外底來保證。

外底450可進一步包括一個接縫472，其分別圍繞腳踝或小腿上。由此，可以防止外底450的磨損，或潮濕或灰塵從上面貫通到外底450且保證愉快的穿著舒適性。外底450可以由防水材料制成，并且可以被配置為是透明的。在其它實例中，可以提供用于外底450的不同顏色和/或透明度水平。外底450還可以包括在腳跟區域加強部件478和腳的內側和外側的加強部件479。這些可以有助于防止撕裂或外底的過度拉伸的風險。

圖5a和5b分別示出了包圍足部的一框架510的又一個例子的側視圖和仰視圖。框架510包括一個鞋底部分520。后者可以單片地制造，并包括多個突起525用于以形狀配合的方式與外底可釋放地接合。任選地，內底可以固定地或可釋放地與鞋底部分520相連接。

框架510包括鞋面部部分530，其被配置涼鞋狀并且其相比鞋面部部分130被配置的更軟。以涼鞋狀方式呈現的框架的各種結構，可能是特別地簡約和簡單的配置。其中，所述框架可以總是包圍足部，即，該框架固定到足部是由鞋底部分和鞋面部部分確保的。鞋面部部分530包括第一連接元件531，其在腳跟區域和鞋面腳背區域包圍足部。第二連接元件531被布置圍繞腳背/腳趾區域。連接元件532形成條帶。它可以包括兩個部分。第一部分，可以被非延伸地配置，運行在鞋底部分520的下面。第二部分，其例如可彈性地配置或具有鉤和環緊固件，運行在鞋底部分520之上。因此，可以保證與相應的腳的下腳背/腳趾區域中的連接元件532的一個良好的配合。連接元件531也可以包括兩部分。第一部分的運行在鞋底部分520之下并圍繞鞋底部分520上方的腳的腳跟區域延伸。第一部分可以由不可延伸的材料制成，并形成一個帶形形狀。連接元件531的第二部分從腳的上部腳背區域中的第一部分延伸。根據腳的各自骨骼結構該第二部分可彈性地被配置或具有鉤和環緊固件固定框架。

連接元件531和532可以包括開口，如圖5b所示，通過該鞋底部分510的突起525延伸，使得鞋面部部分530可以固定在鞋底部分510。此外，鞋面部部分530也可以與鞋底部分520粘結(例如，膠合)。框架510包括可選的按鈕533用于與外底可釋放地連接。

圖6示出具有以涼鞋狀方式配置的鞋面部部分630的框架610又一個例子。框架610包括連接元件631，其類似地配置到連接元件531。但第二連接元件632相對于連接元件532包括兩個條帶。兩個條帶在彼此上方，僅僅相對于彼此以輕微旋轉的方式被布置，其中所述條帶分別旋轉圍繞垂直軸約+30°和-30°，因此，可以提供在框架610內的前足區域的一個更高的堅固性。

圖7a和7b示出的外底750的側視圖和仰視圖。外底包括鞋面部分770和接地部分760。當外底750被布置圍繞框架時鞋面部分770基本上形成一個模塊化鞋的鞋面部的外側。鞋面部分770可以包括織物和/或塑料。鞋面部分770可以基本上由單一材料制成。任選地，腳跟元件可以縫到鞋面部分770。鞋面部分770可以包括：用于在框架中與相應的按鈕可釋放地連接的按鈕773，例如參考圖2a所討論的。另外，鞋面部分770可包括接縫772。外底750還可以包括一個拉鏈771。因此，外底750可以更容易地圍繞著一個框架。外底750的拉鏈771沿著鞋的縱向方向附連在上部腳背區域。拉鏈771可以在根據鞋的不同用途的位置被連接。當作為足球鞋使用時，拉鏈還可以，例如，可以設置在腳的腳跟區域的邊緣。外底750的接地部分760可以由與鞋面部分770不同的材料制成。鞋面部分770和接地部分760可以被縫合或粘結(例如，膠合)在一起。因此，不同的屬性可在鞋面部分770和接地部分760來提供。

如圖7b所示，接地部分760包括多個輪廓元件765，從而起到由外底750提供增加的穩定性的作用。至少一個輪廓元件765被配置為以形狀配合的方式與框架的下側接合，以穩定地但可釋放地布置在圍繞框架的外底750。輪廓元件765被布置在前腳區域和腳跟區域。其中，在前腳區域，他們被圍繞布置和各個輪廓元件765被非對稱地配置，以方便鞋圍繞前腳區域的快速轉彎。腳的足弓的區域可以不受輪廓元件的影響，以便不阻礙腳的橫搖運動。

如圖7c所示的一個例子是根據相應的要求用于外底750的鞋面部分770被功能化和/或光學設計的。如圖7c所示的例子，在鞋的腳背區域提供多個區域，其設置有一個附加的材料。為此，鞋面部分770可用另外的材料被印刷，涂覆，層壓和/或粘合(例如，膠合)等。接地部分760也因此可以用另外的材料，例如用水和/或抗污垢涂層。如圖7d顯示的外底的具有不同區域791，792的另一例子。不同區域791，792可以設置有不同的功能，并通過不同的材料幾乎任意地光學配置。

如圖7e所示，外底還可以包括至少一個區域790，與外底的其它部分相比它是由不同的材料組成，例如皮革或人造皮革。所述至少一個區域790可以例如縫到外底的其它部分。用不同材料的區域的外底還可設置有功能和/或通過印刷等如上所述的進行光學設計。最后，外底還可以包括鉤和環緊固件，例如如圖7e所示，以在腳的鞋面部腳背區域固定外底。根據圖7a鉤和環緊固件可以替代地或附加地被提供給拉鏈771。

圖8a示出了一個外底850的又一個例子。外底850包括一個具有多個輪廓元件的接地部分860。此外，外底850包括鞋面部分870，其由與接地部分860不同的材料制成。鞋面部分870可任選地包括一個固定的腳跟穩定器。翼片(flap)874可以在鞋面部870的上補后跟區域被提供，并且可以分別地促進覆蓋具有外底的框架和從框架拆除外底。鞋面部分870包括多個區域890-894。區域890-893包括具有伸縮性的材料，例如伸縮性織物和涂覆有不同的pu層。由此，區域可以被配置為更耐磨，以具有增加的抗張強度和/或具有用于與球接觸的增加的粘附性。例如，增加的粘附力可在區域893中提供。區域894，其被設置在腳趾區域，是由皮革，例如真皮制成的。在腳趾區域中的皮革材料可以為一個足球鞋提供更好的球感。任選地，區域894也可以配備另外的功能材料，例如pu。在其它實例中，另外的和/或其他區域可被提供。

圖8b示出的外底851的又一個例子。外底851包括鞋面部分871。鞋面部分871包括在其整體上可拉伸的材料，例如可拉伸的織物。鞋面部分871的區域890-893被提供，其可以基本上被設置為如根據圖8a的鞋面部分的區域890-893的區域。另外，鞋面部包括區域895-897。區域895和896可以分別被配置類似于區域890和893。例如由于涂層和/或鍵合加強元件區域897可以包括一個附加的加強件，以增加外底的長期的堅固。除此之外，外底851可被構造像外底850一樣。

圖9a-b分別示出一個具有框架910和外底950的模塊化鞋900的一個例子的側視圖和仰視圖。框架910可被配置成像框架310一樣，將參考圖3對其討論。外底950包括一個接地部分960與多個輪廓元件965。在后跟區域中的輪廓元件和腳的足弓的前部區域中的兩個輪廓元件中的每個包括在其上側的凹陷以形狀配合的方式與框架910的相應的突起接合(參見圖3)。在前腳區域的四個輪廓元件965不包括這樣的凹陷。框架910相應地也不包括在前腳區域的突起(參見圖3)。在其它實例中，不同數目的輪廓元件，也可提供分別具有或不具有凹陷。外底950實質上可以分成兩部分制造。外底950的接地部分960包括第一材料例如輪廓元件965可以被模制到其上。第一材料可包括織物或紡織品的基層用tpu或pu層施加于其上。pu層，特別地tpu，可提高接地部分960的耐磨損性。附加輪廓元件965之前和/或之后，可以提供另外的層，例如在前腳區域，局部地進一步提高耐磨損性。

外底950還包括鞋面部分970，其由與所述接地部分960的第一材料不同的材料制成。鞋面部分970的材料可以更靈活和/或比接地部分960的第一材料更有彈性。例如，為了這個目的提供具有pu涂層的彈性紡織品。用該材料，例如，可以實現在鞋面部分970的一個良好的配合。通常，還有紡織織物，針織物，聚氨酯，皮革，聚酰胺12，peba和/或tpu也可以被用于此問題。鞋面部分970的材料也可以使用對于迄今已用作鞋面材料為公知的足球鞋的材料，例如合成pu材料，織物，皮革或tpu。但對于鞋面部分的材料可以被配置成較薄的，以達到增加的拉伸性和/或柔韌性。在鞋上固定的必要的堅固性由框架910提供。鞋面部分可以包括區域990，其可以各自被不同地配置，或者，分別設置有不同的功能。此外，鞋面部可以包括重疊層。將這樣創建的邊緣971可通過涂布，水泥和/或其它功能元件的裝置被連接。但是邊緣971也可以簡單地重疊，并且能夠部分性地縫制在一起。

鞋面部970和外底950的接地部分960可以以不同的方式彼此永久連接。接地部分960可以鍵合到鞋面部970的下側。接地部分960不具有覆蓋鞋面部970的下側的上部970，但鞋面部部分970的下側的某些區域991可以保持不受接地部分960的影響。

可選地或另外地，所述鞋面部和所述接地部分可以縫合在一起。另外，也可以通過鞋楦或板鞋楦的方法與一個接地部分的鞋面部來連接。為此，在薄箔形狀，在薄的織物的或薄接地板的形狀的內底(brandsohle)可以放置在鞋楦，并且可以經由分別具有薄箔的，薄的織物或薄的接地板的鞋楦連接鞋面部分。隨后，接地部分可以與薄箔，薄織物或薄接地板結合。

在所有替代方案，在鞋面部分970連接接地部分960之前，輪廓元件965可以被應用于接地部分960。應用輪廓元件965之后，在接地部分960在輪廓元件965的區域中可以，例如通過穿孔創建開口。在相同的制造步驟或分開地，如果需要的話，各自的開口也可以在鞋面部970的下側被創建，使得框架910的突起(參見圖3)可以與在輪廓元件相應凹陷接合。這可在鞋面部970附接接地部分960之前或之后進行。

圖10a和10b示出了外底1050的又一實施例的側視圖和仰視圖。外底1050的鞋面部1070和接地部分1060由相同的材料制成。鞋面部1070和接地部分1060縫合在一起。然而，它們也可以被整體地制造。外底1050可選地包括一個襯里1088以增加穿著舒適性。外底1050可以包括在鞋面的腳背區域的單獨部分，其可彈性配置為使得能夠提供一種改進的配合。此外，外底1050包括拉鏈1071。拉鏈沿著外底的側面從該區域腳的所述腳趾到腳踝的區域運行。

如圖10b所示，外底的接地部分包括多個輪廓元件。這些基本上是參照如圖7b已經討論的布置。輪廓元件可以直接以注射成型的方法模制到接地部分1060。輪廓元件包括例如tpu。

圖11a-e示出外底的輪廓元件1165和框架1125的突起的相互作用。圖11a示出的多個輪廓元件1165的上側的立體圖，因為它們是例如根據圖10a-b中的外底提供的。輪廓元件分別非對稱地構成。此外，它們的直徑從底部到頂部逐漸變小。在每個輪廓元件的上側，提供了一種凹陷1165a。凹陷1165a是大約集中安排在每個輪廓元件。凹陷1165a可以作為一個簡單的圓柱形凹陷來提供。但是凹陷1165a也可以用幾個步驟進行配置。特別是，凹陷1165a可以包括外側區域，其中所述凹陷1165a被配置為是平坦的，而在內部區域其可能更陡。凹陷1165a可特別構造為向下逐漸變細。具有這兩步驟和/或錐形的凹陷1165a，具有框架的凹陷1165a的形狀配合接合可以更容易地被制造，且更穩定地配置。在其它實例中，一個輪廓元件包括幾個凹陷。另外或替代地到凹陷1165a的輪廓元件1165可包括細長凹陷1165b，具有框架的對應的細長突起1125，如參考圖11d討論的。可以形狀配合的方式接合。根據圖11d所示，在兩個輪廓元件1125之間的腳跟區域中細長突起1125主要服務以增加彎曲剛度和/或強度。

圖11b示出了輪廓元件1165的仰視圖，其被注入到用注射模塑的外底的接地部分1160。在其它實例中，輪廓元件1165還可以被注入到整個外底或者可以用其他方式通過例如粘合(例如膠合)被連接到外底或接地部分1160。

圖11c示出了根據圖11b的輪廓元件和接地部分1160的俯視圖。正如在圖11c中可以看出，接地部分包括每個輪廓元件1165的開口。通過這些開口，框架的下側的相應突起可延伸進入輪廓元件1165的凹陷1165a和1165b，以便創建一個形狀配合接合。

圖11d-e分別示出框架的鞋底部分1120的仰視圖和俯視圖，其根據圖11b-c被配置為以形狀配合的方式與外底的接地部分1160接合。如圖11d所示，鞋底部分1120包括多個突起1125，其可以以形狀配合的方式與接地部分1160的輪廓元件1165的凹陷1165a和1165b接合。其中，突起1125可被配置如參考已經討論的突起225。此外，鞋底部分1120可以包括凹槽1126，如參照已經討論的凹槽226。

如圖11e所示，可以在鞋底部分1120的上側設置突起1123，以使鞋底部分1120與框架的鞋面部分的形狀配合接合，如進一步參照下面的附圖進行討論。框架的鞋面部部分和鞋底部分然后可釋放地彼此連接，其特征在于，另外的形狀配合接合時，布置圍繞框架的外底，保持可釋放的連接穩定。可選或另外地，該鞋底部分可與框架的鞋面部部分接合。圖12a-e示出的框架1210和外底1250的另外的實施例。圖12a示出具有鞋底部分1220的框架1210的一個例子。鞋底部分1220可以由硬塑料制成以提供框架1210的高堅固性。鞋底部分1220可以被配置為在腳的腳跟區域被略微升高，使得它部分地圍繞腳的腳跟區域延伸。框架1210還包括鞋面部分1230和鞋帶緊固1231。鞋面部分1230可例如包括皮革或人造皮革。鞋面部分1230也被布置在腳的腳趾區域1280和在腳跟區域。在腳的外側和內側的側面，鞋面部分1230包含自由區域。還有，幾個橫撐1236被布置，在它們之間任選的織物可以被布置，例如參考圖2a討論的。可替代地，但是自由區域也可以是不受該框架影響的。框架1210可任選地包括一個襯里1237。與襪狀外底的輪廓元件一起作用的鞋底部分1224的突出在圖12a中未示出，但也可能存在。

圖12b示出了框架1210a的一個實施例的進一步的變型。框架1210a的下側包括多個突起1235。在這個變型中，突出1235被粘合(例如膠合)到框架1210a的下側。突起1235可以與在相對應的襪狀外底的輪廓元件中的用于形狀配合接合的多個凹陷共同行動。

圖12c顯示具有鞋底部分1220的框架1210的鞋面部分1230的傾斜的下視圖。鞋底部分1220包括多個在其下側的突起1225，其被配置為用于與在其外底1250的輪廓元件1265的區域對應凹陷(參見圖12e)形狀配合接合。

圖12d示出具有多個凹陷1266的鞋底附件1261，凹陷各自布置在相對的輪廓元件1265的區域(見圖12e)。鞋底附件1261是例如通過注射模制整體地形成。鞋底附件1261包括多個通道的開口，其可以被布置為使得設置在鞋底附件1261一定的視覺和/或機械性能。可選地或者或另外地，也可以提供其他的凹槽。

圖12e顯示具有多個輪廓元件1265的鞋底附件1261，其被安裝到外底1250。例如，鞋底附件1261粘接(例如膠合)到外底1250。外底1250包括在分別在輪廓元件1256之上或凹槽1266之上的區域的開口，使得框架1210的突起1225可以與凹槽1266以形狀配合的方式接合。在其它實施例中，多個輪廓元件可以經由一個或多個唯一的附件被連接，并且可以連接到一個外底。

圖13a-b示出了模塊化鞋1300的一個例子。正如在圖13a中可以看出，模塊化鞋1300包括外底1350，外底包括多個輪廓元件1365。外底1350延伸直到大約腳的腳踝以下的區域。在其它實例中，外底可以延伸直到腳甚至進一步的腳踝以上的區域。

圖13b示出了模塊化鞋1301的變型的變化。外底1350包括接縫1372。外底包括在腳的腳背區域，通過設置在外底延伸內的框架1311的多個翼片(flaps)的一個或多個開口。這些翼片可形成框架的鞋帶緊固1331。在外底1350通過一個或多個相應的開口穿過翼片，鞋帶緊固1331也可以部分地圍繞外底的腳背區域內延伸。因此，外底的在框架的額外可釋放的固定可以被確保。所述框架可包括可拉伸的材料，其可以包括氯丁橡膠。

圖14a-c示出外底1450的另一個示例的側視圖和仰視圖。外底可包括接縫1472和包括若干輪廓元件1465。外底1450包括在腳的腳趾和腳背區域的幾個區域1490，其中增加的摩擦提供了與球的接觸。在這些區域1490，適合用于該目的的材料被施加于外底1450。此外，外底1450可以設置有在以相同的方式在某些區域中的耐磨材料。用于改善粘合性，例如橡膠材料可以使用。一種改進的耐磨性，tpu箔可以被應用，例如層疊，或另一種材料可以被注入。可替代地，也可以使用具有耐磨的纖維織物，例如芳族聚酰胺或聚氨酯。在其中，一個區域可以覆蓋整個腳趾區域和腳背區域。此外，可以提供用于腳趾區域，腳背區域和/或腳和/或其他區域的內側的一個或多個單獨的區域。輪廓元件1465被配置為三角螺栓。在其他實例中，也可以提供其他類型的螺栓。特別地外底的單個螺栓還可以包括不同的形狀，顏色和/或材料。

如圖15示出的外底1550的又一個例子。外底1550類似地配置為外底1450。然而，外底1550不包括作為外底1450的簡單的接縫而是包括一個具有鉤和環緊固件1571的更復雜的接縫1572。鉤和環緊固件1571確保在腳踝的區域或其上方圍繞腿部的外底的固定。同時，接縫1572圍繞腳的上部腳背區域延伸，使得開口在鉤和環緊固件1571和接縫1572之間形成。這可有利于相對于腳的腿在走路或跑步時產生的彎曲運動。相比外底1450，外底1550包括不同布置的區域1590，其中，提供了一種增加的摩擦。

如圖16a-b示出的外底1650的又一個例子。外底包括鞋面部分1670，其可以如上所述的進行配置。此外，外底1650包括一個接地部分1660，其包括具有膨脹tpu的層1662。該層可任選地被外底覆蓋，其包括例如橡膠。通過該層，所述接地部分可以配置具有特殊的緩沖性能。如圖16b所示，多個凹陷或孔可以在具有膨脹tpu的層1662，在被安排的多個輪廓元件之下被提供。可以設置凹陷和/或在輪廓元件的凹陷，以形成與相應的外底1650的框架的突起形狀配合接合。

圖17-20顯示模塊化鞋和相應框架以及外底的各種示例，其中，外底均包括多個輪廓元件，其形成在各個框架的下側的多個突起的可釋放的形狀配合接合。

根據圖17a，框架1710包括一個鞋底部分1720，其包括多個突起1725。此外，鞋底部分1720包括后跟部分1723。鞋底部分可例如由硬塑料和例如可單片制造。框架1710還包括鞋面部部分1730。后者是以涼鞋狀的方式構成。鞋面部部分1730包括三個絞索狀部分1731，1732和1733。每個絞索狀部分包括四個分段。在另一實例中，也可提供多于或少于四個分段。絞索狀部分1731圍繞腳的腳踝區域延伸并且包圍腳的后跟區域和鞋面腳背區域。第二絞索狀部分1732包圍腳的上腳背部分和足弓區域。反過來第三絞索狀部分1733圍繞腳的腳跟區域和足弓區域延伸。每個分段或一些分段可彈性的設置，以確保框架的良好配合。在一個或多個絞索狀分段，可選設置裝置可以被提供，例如鉤和環緊固件。腳的腳趾區域和下腳背區域是不受框架1710影響的。從而在腳的這些區域，只有隨后描述的外底1750被布置，其可提高由外底1750提供的控球能力。

圖17b表示的外底1750，其被配置為被布置圍繞框架1710從而提供模塊化鞋1700，如圖17c所示，外底1750包括多個輪廓元件1765。這些被配置為使得在其上側的凹陷能與框架1710的突起1725以形狀配合的方式結合。外底1750包括一個腳跟穩定器1753以足部的足跟提供額外的保護，以及附加的堅固。外底1750包括第一區域1751，其是由第一材料制成的，和一個第二區域1752，其是由第二材料制成的。由于在這些區域中不同材料的選擇，所期望的堅固性和摩擦性能可能被提供。外底的第一區域1751設置在腳的腳趾和腳背區域以及在腳的內側。腳的這些區域是作為足球鞋最經常使用以接觸球并且需要在這些區域滿足對控球的特別高的要求。因此，外底1750的第一區域1751可包括能夠良好控球的材料。

圖17c表示的模塊化鞋1700在外側和內側的視圖，如從內側視圖中可以看出，外底1750可以包括第三區域1754。區域1751、1752和/或1754可被彈性地構造成使得外底1750適應框架1710和腳的各自的形狀。分別在其內或重疊于區域1751，1752和/或1754。可以提供另外的區域，例如通過印刷，如上所述。

圖18a-c示出了具有框架1810和外底1850的模塊化鞋1800的另一例子。根據圖18a的外底1850包括多個輪廓元件1865。除此之外，外底1850由單一鞋面材料制成。外底1850包括一條帶1871，它從圍繞腳踝區域上部腳背的區域延伸，使條帶可以在腳的腳跟區域收緊。然而，其他緊固機構也是可能用于外底1850。當配置具有彈性材料的外底1850時，也可以省略一個緊固機構。在圖18b所示的框架1810被適于布置在外底1850。框架1810包括具有多個突起1825的鞋底部分1820。鞋底部分可以由硬塑料制成。框架1810包括鞋面部部分1830。鞋面部部分1830可由軟材料制成，以確保良好的穿著舒適性。此外，鞋面部部分1830可包括彈性材料。腳趾區域和腳的上腳背的區域是不受鞋面部部分影響的。此外，框架1810包括在鞋面部部分1830的幾個開口，從而可以提高框架的通風。圖18c顯示了模塊化鞋1800。由于外底1850的條帶1871，圍繞框架1810的外底1850固定也可以在鞋的鞋面區域確保附加地在它的下側外底1850和框架1810之間的形狀配合接合，如上面所解釋的。為此，框架1810的較軟的鞋面部部分1830可以稍微橫跨外底的上端1850，使得由于條帶1871所產生的力可以通過鞋面部部分1830被衰減延伸。此外，在本實施例中，外底1850可設置有功能，并以幾乎任意的方式在視覺上進行配置。

圖19a-c示出了模塊化鞋1900和框架1910以及作為外底1950的又一個例子。圖19a示出具有鞋底部分1920的外底1950，可類似地配置于上述的鞋底部分且它包括突起1925。此外，框架1910包括由泡沫材料制成的鞋面部部分1930。腳的腳趾區域可以是不受框架影響的。此外，在腳的內側和/或外側的側面，在鞋面部分部1930凹陷可以被提供以便也可以增加對球的控制。圖19b顯示了正在圍繞框架1910的外底1950。外底1950可以在其下側覆蓋下腳跟區域和足弓區域包括一個部分1952。部分1952可以包括硬塑料，以增加外底的堅固。除此之外，外底1950可以類似地配置于上述外底和可在其外表面上提供功能化。圖19c顯示出具有框架1910的外底1950的模塊化鞋1900以固定在腳和/或圍繞所述框架的外底的框架，一個緊固機構可以另外提供圍繞鞋1900的腳踝區域。

圖20a-c示出了模塊化鞋2000，相應的框架2010以及外底2050的又一個例子。如圖20a所示，框架2010包括具有多個突起2025的鞋底部分2020。框架2010的鞋面部部分2030包括下部2036，其可以由硬塑料正如鞋底部分2020制成，下部2036可以包括多個在其下側的突起，該以形狀配合的方式與相應鞋底部分2020的凹陷接合。在其他實例中，也可以在鞋底部分上設置突出2020。鞋面部部分2030可包括布置在下部2036的頂部的涼鞋狀部分2035。涼鞋狀部分2035包括軸狀區域，其設置用于接收腳的腳趾和腳背區域。在軸狀區域之上，2個絞索在腳的腳背區域延伸，其中每個包圍腳背區域和足弓的部分區域。進一步的提供絞索，其從整個腳的腳跟區域的足弓區域延伸。具有涼鞋狀部分2035和下部2036，框架2010包圍腳且確保圍繞腳的框架的固定。該軸狀區域和三個上部區域2035的絞索可以由彈性材料制成。此外，三個絞索可包括設定裝置，例如鉤和環緊固件或帶子搭扣。在其它實例中，另外的和/或其它和/或僅可提供的一個絞索。

如圖20b所示，外底2050包括多個輪廓元件2065。輪廓元件2055的上部區域被配置為使得框架2010的突起2025可以形成形狀配合接合。除此之外，外底2050基本上由一種材料制成。外底2050可以光學配置和/或提供如上面已經解釋的作用。外底2050的材料可以是彈性材料，使得外底2050獨立地調整自身適應框架2010。任選地，外底2050可設置有一接縫2072。圖20c表示一個一個模塊化鞋2000的側視圖和內側圖，其由框架2010和外底2050提供。

圖21a-d示出具有突起2125的框架的接地板和具有輪廓元件2165的外底的例子。一個或一個以上的外底的輪廓元件2165包括凹陷，其被配置為各自輪廓元件2165的孔。突起2125與輪廓元件2165的孔以形狀配合的方式接合。在突起2125到輪廓元件2165的插入位置，突起2125能夠突出輪廓元件。從而，突起部2125和輪廓元件2165之間的受控相對運動可以專門被啟用。因此，例如污垢會掉出輪廓元件2165。突起2125也可以被配置為與輪廓元件2165的孔大致齊平或在孔中以凹陷的方式被布置。突起2125可以例如提高輪廓元件2165的剛度。在其它實例中，突出2125也可以使用不同的接地板或沒有接地板的框架。

圖21c-d顯示在輪廓元件2165和突起2125之間的鎖定機構的實施例。突起2125被配置為向下逐漸變小的，并且形成了與輪廓元件2165中的凹陷形式配合接合。突起2125和輪廓元件2165的邊緣之間的距離僅用于說明目的。在如圖21c所示，輪廓元件2165內的縮進配置為孔，然而，在圖21d的情況是不同的。突起2125和/或凹陷的一個額外的配置可以進行，以便能防止突起2125的垂直運動出凹陷和阻止向上運動。為此，可以提供一個螺絲帽，或單擊關閉。突起2125可以例如包括一個凸起2126在其下側，而在輪廓元件2165的凹陷包括相應的凹陷。突起2125的凸起2126可以防止突起2125在垂直方向上向上和移出輪廓元件2165的凹陷運動。為了能夠容易地將凸起分別插入和從凹陷中移除，當覆蓋具有外底的框架時，并從所述框架移除外底時，凸起2126可被配置成使得它不延伸圍繞突起2125旋轉對稱，但例如只延伸在兩個相對側，因此可以插入和從相應的非旋轉對稱的凹陷移除，例如通過旋轉。例如，該凹陷可被構造成使得凸起2126獨立地安排本身在凹陷，例如，它可以通過一個螺紋插入其中，當它被向下壓入輪廓元件的凹陷時，也使得它只能在用手動旋轉連接被推出凹陷。可選地或另外地，各種其它的機械連接裝置，用于提供這樣的固定是可能的，例如用在突起2125的下側的按鈕狀連接元件的幫助下，在該輪廓元件2165的凹陷的上側和/或一個鉤/環布置等位于輪廓元件2165和突出2125之間，如圖21c或圖21d所示。在其它實例中，凹陷也可在框架中提供，也可以在輪廓元件的上側設置突起。

圖22a-c示出了具有輪廓元件的模塊化鞋的一個例子，其中，框架的鞋底部分的下側設置輪廓元件。

圖22a示出了一個具有多個在其下側的開口2255的外底2250的一個例子。開口2255具有三維形狀。開口2255是特別配置為包括以漏斗形狀，也可以向下逐漸變細。外底2250可以包括接縫2272和可基本上由單一材料制成，其可任選地設置有功能和/或進行光學配置。除此之外，如上面參考說明了已經討論過的附圖的外底2250可以被配置。

圖22b示出了外底2250內用于布置的框架。框架2210包括多個輪廓元件2265，其被布置在框架2210的鞋底部分2220。此外，框架2210包括鞋面部部分2230，其可以包括一個系帶緊固2231。鞋面部部分2230可包括柔軟材料，而鞋底部分2220和輪廓元件2265可以包括一個硬質材料。輪廓元件2265可以與鞋底部分2220整體地一起制造。可替換地，只用于輪廓元件的附件可以整體地與鞋底一起制造，在其上輪廓元件在另外的制造步驟附接。框架2110還可包括一個接縫2232。除此之外，如參考其他附圖如上所述的框架2110可被配置。

圖22c顯示了具有框架2210，外底2250的模塊化鞋2200。漏斗形向下漸縮的開口2250被配置為使得它們安排自身圍繞輪廓元件2265，其也向下逐漸變細，使得外底2250穿過一個區域圍繞輪廓元件2265的設置。因此，密封區域被提供，該橫向鄰接輪廓元件2265。外底2250可以包括彈性材料，使得開口2255自動適應自身到輪廓元件2265，當覆蓋具有外底2250的框架2210時。當具有開口2255的外底2250圍繞具有輪廓元件2265的框架2210并且當隨后因此增加提供的模塊化鞋2200時，輪廓元件2265被推入漏斗形開口2255以使漏斗形開口2255橫向鄰接輪廓元件2265。開口2255和輪廓元件2265之間的接觸面形成密封區域，其密封開口2255，從而防止水分和/或灰塵的滲入到模塊化鞋2200。

如參照已經解釋的圖18c，框架，在腳踝，可能會稍微進一步沿著腳向上，以便只有框架2210鄰接腳。框架的鞋面部部分的材料可因此穿著舒適性得到優化，同時外底2250的材料可以例如用于足球鞋提供所需摩擦進行優化。

圖23a-c示出了具有框架2310和外底2350的模塊化鞋2300的另一個例子。外底2350包括，如圖23a，區域2351和腳跟計數器2253。進一步如參照其它實施例已經說明的區域也可以被提供。在其下側，外底包括多個開口2355，其被配置成使得框架2310的輪廓元件2365a和2365b通過它們延伸提供密封。此外，外底本身還可以包括輪廓元件2365。

如圖23b所示，框架2310包括鞋底部分2320。鞋底部分2320包括若干輪廓元件2365b，其可整體地與鞋底部分2320制造。輪廓元件2365b可以通過使用與輪廓元件2365a螺紋連接進行擴展。但其他的連接類型也是可能的。此外，也只有簡單的輪廓元件可以在鞋底部分提供，其不能擴展。框架進一步包括鞋面部部分2330。后者包括具有鞋帶緊固2331和橫撐的鞋面部2335，其可如參照其它實施例已經說明的構造。鞋面部部分2330包括下部分2336，其可以由作為鞋底部分2320的相同的材料制成。下部分2336可以粘結(例如膠合)或可以另一種方式被永久地連接到上部2335。

下部2336可以包括多個突起，其被配置為使得它們形成在鞋底部分2320與多個凹陷可釋放地形式配合接合。因此，不同的鞋面部部分和鞋底部分可在一框架進行組合。對應突起可替代地或另外的在鞋底部2320提供。

圖23c顯示了具有框架2310和外底2350的模塊化鞋2300。開口2355圍繞輪廓元件2365b形成密封。輪廓元件2365b可經由輪廓元件2365a延伸，如上所述。此外，對于框架2310的這些輪廓元件，鞋2300包括外底的輪廓元件2365。框架2310和至少一個輪廓元件2365可任選地配置成使得框架2310的鞋底部分2320的下側可釋放地與外底2350以形狀配合的方式在所述至少一個輪廓元件2365的區域中接合，例如參照圖1-20說明的。

圖24a-b示出具有多個輪廓元件2465和多個開口2455的外底的接地部分2460的細節，其可被配置作為輪廓元件2365和開口2355。開口2455可以另外包括硬塑料支撐開口的三維形狀。框架的鞋底部分2420，其適于接地部分2460，包括多個突起2425，其可以與在外形元件2465的區域對應的凹陷以形狀配合的方式接合。此外，鞋底部分2420包括輪廓元件2465b，這可以通過開口2455延伸，以便提供密封，如參照圖23說明。如圖24b所示具有插入其下方的鞋底部分2420的接地部分2460。輪廓元件2465b可以摻入輪廓元件2465a。延伸的輪廓元件2465b可以設置在腳跟區域，以便在那里特別穩定。輪廓元件2465a可以改善框架的鞋底部分2420和外底的接地部分2460之間的連接，例如經由與輪廓元件2465b螺釘或插頭連接。在一些實例中，輪廓元件2465a和2465b被布置在后部腳跟區域和/或前腳趾區域，而對于其他區域，輪廓元件2465被提供。

圖25a-f分別地顯示了框架2510的又一個例子的外側，內側，頂部，后部，前部和底部視圖。框架2510包括鞋底部分2520和鞋面部部分2530。兩者通常可以是-但相對于解釋前面所述鞋底部分和鞋面部部分無需被調整。

鞋面部部分2530可包括一個腳趾區域，一個腳背區域，橫向側區域，內側區域，和/或腳跟區域。連同鞋底部分2520，鞋面部部分2530可包圍穿用者的腳。例如，鞋面部部分2530可被布置成延伸到或對穿用者的腳的腳踝區域的下方。在其他示例中，它也可以延伸在腳踝區域上方。任選地，鞋面部部分2530可包括圍繞鞋面部部分2530的上邊緣運行的接縫2572。接縫2572可有助于避免鞋面部部分2530的一個邊緣和/或以確保圍繞穿用者的腳踝和/或腿部的鞋面部部分2530的緊密配合。

鞋面部部分2530可包括可拉伸的和/或彈性材料2531。例如，鞋面部部分可包括可拉伸的織物，例如可拉伸的網格。拉伸性和/或彈性材料2531可在整個鞋面部部分2530延伸。鞋面部部分2530可被大幅整體地提供。例如，可拉伸和/或彈性材料2531可以被單片的制造并且通過縫合，例如沿著另一接縫2573(參見圖25e)形成為鞋面部部分2530，其可沿鞋面部部分2530的腳背區域集中運行。

鞋面部部分2530和框架2510可以不包括任何系帶緊固，快速緊固或任何其他特定的緊固裝置。相反，一個緊密配合可以通過調整框架2510被提供(例如，鞋面部部分2530)以具有彈性。此外，鞋面部部分2530可包括至少一個加強元件2532。加強元件2532通常可以是-但不一定-類似地設計為參考圖4a-b所描述的加強元件478。加強元件2532例如可以提供減少鞋面部部分2530的伸縮性，并且例如包括非伸縮性材料。例如，至少一個加強元件2532可以被布置在一個側面區域和/或鞋面部部分2530內側面的區域。在圖25a-b的例子中，在內側區域和外側區域，每個都設置了六個加強元件2532。加強元件2532可以被布置成在垂直方向基本上延伸，例如從鞋底部分2520朝向鞋面部部分2530的腳背區域向上。然而，它們也可以被布置成以傾斜的方式延伸，例如傾斜的朝向鞋面部部分2530的后側或朝向鞋面部部分2530的前側傾斜。加強元件2532可以適于滿足或合并到彼此。例如，朝向鞋面部部分2530的背面側傾斜的第一加強元件2532可以被布置，以滿足或合并成朝向鞋面部部分2530的前側傾斜的第二加強元件2532。例如，第一和第二加固元件2532可滿足或在其頂端端部合并到彼此。例如，它們可以形成在鞋面部部分2530，比照圖25a-b的內側和/或外側區域的三角形形狀。

雖然參照鞋面部部分2530所描述的，至少一個加強元件2532還可以延伸到鞋底區域。例如，所述至少一個加強元件2532可以至少部分地覆蓋鞋面部部分2530的底部，和/或在鞋面部部分2530的底部和側面之間的邊緣，例如在腳趾區域，中間腳區域和/或腳跟區域。例如，鞋底部分2520可包括一個基體元件2520a。基體元件2520a可形成框架2510的鞋底板。所述至少一個加強元件2532可以延伸到基體元件2520a的下方，或者它可以延伸基體元件2520a的上方。所述至少一個加強元件2532可以是例如至少部分地重疊于基體元件2520a的上側或基體元件2520a的下側，例如圍繞鞋面部部2530的下側邊緣。所述至少一個加強元件2532和基體元件2520a可以包括不同的材料。但是值得注意的是，所述至少一個加強元件2532可能也可以一體地與鞋底部分2520或至少其一部分形成，例如與基體元件2520a，例如單片地形成。加強元件2532和/或基體部分2520a可連接到鞋面部部分2530的可拉伸和/或彈性材料2531。例如，基體元件2520a的材料可以與被所述至少一個加強元件2532用過的或包括的材料相同。換句話說，為便于說明，在圖25a-f被密切相關的鞋面部部分2530和鞋底部分2520被辨別而具有不同標號，且其制造可能不能清楚地分開。因此，在其他類似的實施例，辨別鞋面部部分和鞋底部分也未必是有用的，但兩者都應該被認為是框架2510的組成部分。特別是，參照鞋面部部分2530描述的方面可以與參照鞋底部分2520(參見下面)方面互換，反之亦然。另外，應注意的是在其它示例中，至少一個加強元件2532可以被單獨制造，使得它可以不包括相同的材料作為鞋底部分2520的基體元件2520a。例如，至少一個加強元件2532可包括帶或磁帶，例如包括tpu，其被接合，例如膠合或壓制，到鞋面部部分2530，例如彈性和/或可拉伸材料2531。至少一個加強元件2532還可以延伸到后跟區域，并且可以在那里的鞋面部部分2530和鞋底部分2530的伸縮性和/或彈性材料2531之間，和/或可拉伸和/或彈性材料2531和腳跟穩定器2523之間，和/或可拉伸和/或彈性材料2531和基體部分2520a之間被連接。

框架2510還可包括多個突起2525。一個或多個突起2525可例如被布置在鞋底部分2530的下側。鞋底部分2520和/或基體元件2520a可基本上被幾何類似地設計為一種鞋底，例如沿著腳的下側延伸和穿過圍繞腳四周的腳的下側的邊緣延伸。然而，鞋底部分2520也可包括腳跟穩定器2523，以提供在鞋跟區域進一步堅固。腳跟穩定器2523和基體元件2520a可以包括相同的材料。腳跟穩定器2523和基體元件2520a可例如制造在一塊，例如制成單片。在其它實例中，鞋底部分2520可以包括用于在腳跟區域和/或在另外的區域提供增加的堅固的其它和/或另外的元件。

框架2520還可包括一個或多個防滑元件2521(參照圖25f)。例如，防滑元件2521可在腳趾區域和/或前腳區域提供，例如在框架2510的下側。例如，防滑元件2521可以被布置在鞋底部分2520的下側。防滑元件2521可以被布置成從橫向前腳區域延伸到內側前腳區域，和/或它可以在內側腳趾區域延伸。側腳趾區域可以不受防滑元件2521影響，如圖25f所示。

業已發現，根據一個壓力圖安排防滑元件2521，預計用于各個鞋的使用，例如當跑步時，大大方便了設置有框架2510的模塊化鞋的堅固。被安排圍繞框架2510布置的框架2510和外底的相對運動可最有效地被避免。例如，典型地，大量的壓力在大腳趾的區域，并沿著腳掌施加。因此，安排防滑元件2521例如在大腳趾(例如內側趾區域)的區域，或在腳掌的區域(例如，中間前腳區域到側向前腳區域)允許在框架2510和外底之間施加特別是增加的摩擦力，以便避免相對運動。另一方面，如果大腳趾和/或腳掌區域的區域不受防滑元件2521影響，框架2510易于在使用過程中相對于外底相對運動。在其他例子中，防滑元件2521可在整個前腳區域延伸。防滑元件2521可另外地或替代地也可以設置在不同的位置，例如在框架2510的和/或鞋底部分2520的下側的其他區域。

防滑元件2521可以包括或者基本上由橡膠制成。它也可包括紡織，例如涂膠紡織品。在其他實例中，防滑元件2521可以包括pu，tpu，軟tpu等。防滑元件2521也可以結合，例如膠合或壓制(例如熱壓制)到框架2510。

框架2510可另外地或可選地，包括防滑元件2524，其可設置在腳跟區域和/或框架2510的任何其他位置。例如，防滑元件2524可以被布置在鞋底部分2520的腳跟區域。但是，它可能-附加地或備選地-也被布置在鞋面部部分2520的跟部區域。如可從圖25d最好地看出，例如防滑元件2524可以包括一個近似v形和/或可以被布置在鞋底部分2520的腳跟區域的上邊緣。防滑元件2524可顯著抑制框架2510和圍繞框架2510的外底之間的相對運動，特別是在垂直方向上。因此，框架2510的垂直滑動相對于外底被抑制。防滑元件2524可以包括如參照防滑元件2521類似的材料。

在腳跟區域，框架2510可設置有一縫帶2535(參見圖25d)。縫帶2535可以沿著從框架2510的朝向腳跟下端的上邊緣的垂直方向延伸，例如覆蓋鞋面部部分2530的裂縫。它可基本上遵循跟腱的形狀。縫帶2535還可以幫助在鞋跟區域增加框架2510的堅固。此外，它可以包括防滑材料，從而形成一防滑元件，主要是防止框架2510相對于設置圍繞框架2510的外底的垂直相對運動。為此，縫帶2535也可以設置有一個或多個結構元件，例如如圖25d中所示的點。例如，縫帶<2>535和/或一個或多個其結構元件可包括硅酮。結構元件可以附接到縫帶2535，或者它們也可以與縫帶2535例如通過使用一個相應的模具整體地形成。在一些實例中，可以提供通常地更穩定跟部，如參照上述被配置的縫帶2535，但不一定包括一個帶和其不一定覆蓋裂縫。

框架2510可進一步包括防滑元件2520b。防滑元件2520b可以跨越框架2510的主要部分延伸。例如，它可以被布置在鞋底部分2520的大部分外側(下側和側面)或甚至鞋底部分2520的整個外側面。防滑元件2520b可以提供圍繞著框架2510的外底增加的摩擦。防滑元件2520b可包括靜摩擦，其高于鞋底元件2520的基體元件2520a，在其中未設置防滑元件2520b。然而，防滑元件2520b的靜摩擦力可分別低于防滑元件2521和/或2524。防滑元件2520b可以包括一個厚度，它分別低于防滑元件2521和/或2524的厚度。

如圖25a-f的例子中，防滑元件2520b可以布置在鞋底部分2520的下側例如在前腳區域，橫向中足區域和后腳區域。例如，內側中足區域可以不受防滑元件2520b的影響。防滑元件2520b也可設置在鞋底部分2520的腳跟穩定器2523和/或在圍繞腳的周圍的鞋底部分2520的下側邊緣。鞋底部分2520的上邊緣和/或一個或多個加強元件2532的上邊緣可以保持不受防滑元件2520b的影響。然而防滑元件2520b通常會增加由框架2510提供的堅固，其通過增加靜摩擦抑制外底的相對運動，舍棄所述框架2510的元件不受防滑元件2520b影響可能有利于覆蓋具有外底的框架2510。

例如，防滑元件2520b可能作為涂層或薄膜來提供。它可以另外地或替代地包括至少一個結構元件。還可以形成結構元件，例如通過使用一個相應的模具。結構元件可能例如可以與鞋底部分2520的其他部分一體形成，例如與基體元件2520a。在圖25a-f的例子，多個點被提供。防滑元件2520b和/或它的結構元件可以例如包括硅酮。

一般地，防滑元件也可以設置在外底，其適于被安排圍繞框架。例如，與參照圖25a-f說明的防滑元件相同，可以在外底的內側對應的位置提供。這種防滑元件可以被提供，而不是在框架上的相應的元件。然而，如果在框架上的防滑元件可以與外底的相應防滑元件一起作用，已經證明是特別有效的。因此，對應的防滑元件除了在框架上提供的可以在一個外底的內側提供。這特別適用于在框架2510的腳跟區域提供的防滑元件2524(或縫帶2535可作為防滑元件)，以及在外底的內側的腳跟區域中對應的相反元件。

任選地，鞋面部部分2530可在鞋跟區域，例如設置在后跟計數器2523的區域提供襯里2536。因此，由于由腳跟穩定器所提供的增加的剛度作用在腳的力可被衰減。

基體元件2520a可能與一個或多個突起2525和/或腳跟穩定器2523被一體制造，例如通過模制或注射成型。

在一個例子中，基體元件2520a和/或至少一個加強元件2532和/或至少一個突起2525和/或腳跟穩定器2523可包括pu，例如一個tpu，或聚酰胺，例如聚酰胺11。例如，聚酰胺，其包括可以使用至少一個纖維，例如用玻璃纖維增強的聚酰胺(例如，聚酰胺11)。基體元件2520a和/或腳跟穩定器2523(和任選的加強元件2532和/或突出部2525)可以設置有一個或多個防滑元件，例如防滑元件2521、2524和/或2520b，根據需要并且如上所述。基體元件2520a和/或腳跟穩定器2523(和任選的加強元件2532和/或突起2525)可以被縫合，結合，例如膠合或熱壓，或以其它永久方式分別地連接到鞋面部部分2530，或它的可拉伸和/或彈性材料2531。

突起2525可被布置成與由外底提供的相應的凹陷接合，例如在以形狀配合的方式在外底的輪廓元件的區域。因此，可以附加地防止框架2510和圍繞框架2510設置的外底的相對運動。此外，突起2525可以被提供給加強對應設置在一外底的輪廓元件。

圖26a-e示出用于具有外底2650的模塊化鞋2600的另外的實施例的外側，內側，頂部，底部，和放大的視圖。外底2650適于圍繞一個框架2610。例如，參照圖25a-f的框架2510提供的框架2610。

外底2650包括一個或多個輪廓元件2665和鞋面部分2670。所述一個或多個輪廓元件2665可直接附連到鞋面部2670。然而，同樣的接地部2660可以設置其布置在鞋面部2670的下側。輪廓元件2665可以連接到接地部2660或與接地部一體制造。每個輪廓元件2665可以包括凹陷2666，其可以適于接合，例如形狀配合接合，與框架2610的突起。接地部分2660可以連續地在外底2650的下側和/或圍繞外底2650的下側邊緣沿外底2650周圍被布置。然而，如圖26d所示，一個或一個以上自由部分2661也可在外底2650下側設置，其中，所述接地部2660沒有被布置。自由部分2661可以例如在中央鞋跟區域提供，在中央中足區域(例如低于足弓)，其中，這些部分可以不延伸至外底2650的下側的邊緣。另外，自由部分2661也可以在中央前腳部分提供。例如，在中央前腳部分這樣的自由部分2661可以在中足區域延伸到外底2650的下側的外側邊緣。提供自由部分2661可以使鞋不僅更輕，也可能按要求只選擇性地沿著外底的邊緣使外底變硬。

外底的鞋面部2670可以只是作為典型的鞋面被布置在腳的區域。鞋面部分2670可以包括沿著鞋面部分2670的上邊緣的接縫2672，其可以圍繞穿用者的腳踝或腿延伸。此外，鞋面部分2670可以包括一個翼片2674，其可以被布置在鞋面部分2670的上邊緣的后端部。翼片2674可能有利于拉動外底2650在框架2610之上以形成模塊化鞋2600。

鞋面部分2670可以包括具有一個或多個層的材料。例如，可以使用一個兩層材料。例如，可拉伸的和/或彈性材料可以形成一個基層，例如一個薄膜。例如，合成材料可以用于此，例如pu或合成微纖維材料。基層可提供一第二層，例如薄膜，其可減少基層的伸縮性。例如，tpu可以用于第二層。例如，第二層可以是熱壓或印刷或真空沉積在基層。

例如，第二層可以完全覆蓋基層。然而，基層可以保持不受在區域2651(比照圖26a-e)第二層的影響。例如，通常可以設置在第二層，以加強基層，從而提供一種高強度的鞋面部2670。但是，在選定的區域2651中，第二層可以不被布置成選擇性地增加鞋面部2670的伸縮性。因此，在框架2610上拉動外底2650可以被促進。例如，一個或多個區域2651可以以細長的方式被設計和/或布置在外底2650縱向方向，例如在腳趾部分，和/或外底2650中央腳背部分，和/或在外側腳背部分，和/或內側腳背部分。一個或多個區域2651中所提到的區域也可能是有用的，因為它可以允許外底2670的增加的適應各穿用者大小不等的足弓。區域2651還可以具有其他的形狀和尺寸，例如它們可以是三角形，橢圓形，圓形，星形等。中足側面的外側和/或內側，后足側面的外側和/或內側以及鞋面部2670的后側可以不包括任何的區域2651。為了橫向運動和圍繞鞋2600的腳跟部分這可能最大化外底2600的堅固性。除了這些功能性方面，外底2650的層狀結構也可用于提供具有特定光學設計的外底2650。

例如，當印刷，熱壓或其他方式施加第二層到基層時區域2651可以直接被創建。然而，區域2651也可以在連續的第二層內被創建，例如通過激光切割時，在應用到基礎層之前或應用到基礎層之后。

值得注意的是，用于鞋面部分2670的材料也可包括附加層和/或元件。因此，基層和第二層的措辭僅用于說明目的，不應該被限于它們的字面含義。例如，也可以在基層和第二層之間設置附加層。此外，可以在該相對第二層中的基層的那一側提供附加層。附加層可以例如被印刷(例如，通過三維印刷)，熱壓，真空沉積，或以其它方式施加。值得注意的是，這種附加層可以設置在所述第二層之上(例如，在第二層的頂部)或之下(例如直接在基層)。

例如，印刷層可以適合，例如為光學設計目的可以用作附加層。印刷層可以包括三維結構，例如通過3d-印刷創建。三維結構可以允許足球鞋改進控球，其通常難以通過薄層或可伸展材料的手段來實現。因此，一個附加層，例如印刷層，不僅可以用于設計目的，而且通常也提高外底的功能。值得注意的是，印刷層可以施加到基層和第二層可以在基底和印刷層的頂部施加。在一個例子，可拉伸合成材料用作基層，其上施加一個三維印刷層。一個tpu層用作第二層且施加于基材層和3d印刷層的頂部。

所述包含一個或多個層的材料可以基本上在整個外底2650的鞋面部分2670被布置。在其它實例中，可使用不同的材料或不同的材料可結合如上所述的材料，例如用作基層和/或第二層。這樣不同的材料例如可以包括皮革，針織材料(如描述在ep2649898a1，ep2792265a1，或ep2792264a1中的例如經編和/或緯編，它可以是平針織，和/或可以包括一個涂層)，和/或網狀材料，例如涂層網狀材料。特別是，使用一個針織或網狀材料用于基層時，第二層可以通過真空沉積施加。

外底2650的內側，也可以設置另外的元件，例如防滑元件，詳細參照圖25a-f進行說明。此外，一個或多個加強元件2667，如一個加強板，也可以設置在外底2650的內側。如圖26e所示，加強元件2667可以例如被設置在后跟區域。由外底2650所提供的堅固性可因此進一步提高。加強元件2667可以被布置在腳跟側底部，腳跟側后部，腳跟側外側，和/或腳跟側內側。

在其它實例中，防滑元件可以布置在外底2650內側和例如參照說明加強部件2667被布置。一個或多個這種防滑元件可以提供，例如，參照圖25a-f同樣作為防滑元件2521、2524和/或2520b進行說明。特別是，外底2650的內側的一個或多個防滑元件可以在框架2610與一個或多個防滑元件進行交互，例如與防滑元件2524，2520b和/或與縫帶2535交互，框架2610可被提供。

應當指出，除一個或多個加強元件2667之外，外底2650的內側上防滑元件也可被提供。例如，一個或多個防滑元件可以被布置在上述一個或多個加強元件2667之上，例如在其頂部。

圖27示出的另一實施例用于框架2710的仰視圖。框架2710通常可以參照上面進一步解釋的框架被類似地設計。框架2710包括一個或多個防滑元件2721，其可以被布置在框架2710的下側，例如框架2710的鞋底部的下側。與此類似參照進一步如上其它防滑元件，所述防滑元件2721可以被提供給抑制相對于關于圍繞外底設置的框架2710的相對運動。特別是，一個或多個防滑元件2721可以被提供以覆蓋至少大部分框架2710的下側。例如，可以提供兩個防滑元件2721。第一防滑元件2721可以在框架2710的前部來提供。它可以例如被布置在大腳趾和/或腳的擊球的一個區域。此外，它可以被布置在側面腳趾區域。一個中心腳趾區域可能仍然不受第一防滑元件2721的影響。第二防滑元件2721可以被布置在框架2710的腳跟部區域。例如，它可以被布置在腳跟外側區域和/或腳跟內側區域和/或腳跟后部區域。當使用時所述一個或多個防滑元件2721的布置可以遵循在框架2710內的預期力分布，以便他們的影響被最大化。該框架的中足區域可以保持不受防滑元件2721的影響。預期力通常是低的。框架2710可在一些實施例不包括在其下側的任何突起。

在下文中，進一步描述的實施例是為了促進對本發明的理解：

1.一種襪狀外底，用于圍繞框架(110、910、1210、1710、1810、1910、2010)的可釋放布置以提供一種模塊化鞋(100、900、1200、1700、1800、1900、2000)，特別是一種運動鞋，其中襪狀外底包括：

-多個輪廓元件(165、965、1265、1765、1865、1965、2065)，其中

-該輪廓元件(165、965、1265、1765、1865、1965、2065)中的至少一個從襪狀鞋(150、950、1250、1750、1850、1950、2050)的外側延伸，其中

-輪廓元件(165、965、1265、1765、1865、1965、2065)至少一個區域被配置為以形狀配合的方式與模塊化鞋的框架的下側可釋放地接合。

2.根據實施例1所述的外底，其中所述多個輪廓元件(165、965、1265、1765、1865、1965、2065)包括多個螺栓。

3.根據實施例1或2的外底，其中所述輪廓元件中(165、965、1265、1765、1865、1965、2065)的至少一個包括一凹陷，凹陷用于與框架的下側的突出形狀配合接合。

4.根據前述任一實施例所述的外底，其中，外底包括柔性材料，特別是紡織，織物，針織物，聚氨酯，皮革，聚酰胺12，聚醚嵌段酰胺，peba和/或熱塑性聚氨酯，tpu。

5.根據前述任一實施例，其中，外底包括彈性材料。

6.根據前述任一實施例的外底，其中多個輪廓元件(165、965、1265、1765、1865、1965、2065)經由注射成型注射到外底中。

7.根據前述任一實施例的外底，其中外底包括至少一個區域，其適于用于與球接觸提供增加的摩擦。

8.根據前述任一實施例的外底，其中該外底包括一腳趾區域。

9.根據前述任一實施例的外底，其中該外底包括一個接地部分(960)和鞋面部分(970)。

10.根據實施例9的外底，其中所述接地部分(960)包括一種材料，其中所述鞋面部分(970)不受影響。

11.根據實施例9或10的外底，其中，所述鞋面部分(970)包括一種材料，它比接地部分(960)的材料更有彈性。

12.根據實施例9至11中的任一項的外底，其中，所述接地部分(960)和鞋面部分(970)被永久地彼此連接。

13.一種框架，用于圍繞框架的襪狀外底(150、950、1250、1750、1850、1950、2050)的可釋放布置，以提供模塊化鞋(100、900、1200、1700、1800、1900、2000)，特別是一種運動鞋，其特征在于，所述框架包括：

a.鞋面部部分(130、330、1230、1730、1830、1930、2030)，

b.鞋底部分(120、320、1220、1720、1820、1920、2020)，其中，

c.該框架被配置為包圍足部，并且其中

d.鞋底部分包括一個下側，其被配置為以形狀配合的方式與襪狀外底在襪狀外底的至少一個輪廓元件(165、965、1265、1765、1865、1965、2065)的區域可釋放地接合。

14.根據實施例13的框架，其中所述鞋底部分(120、320、1220、1720、1820、1920、2020)包括至少一個突起(125、325、1225、1725、1825、1925、2025)，其被配置以形狀配合的方式與所述至少一個輪廓元件(165、965、1265、1765、1865、1965、2065)在至少一個輪廓元件(165、965、1265、1765、1865、1965、2065)的區域結合。

15.根據實施例13或實施例14中的任一的框架，其中，所述鞋底部分(120、320、1220、1720、1820、1920、2020)至少部分地具有防滑紡織品。

16.根據實施例13至15中的任一的框架，其中，所述框架適于使得腳的腳背區域和/或腳趾區域不被該框架覆蓋。

17.根據實施例13至16中的任一的框架，其中，所述鞋底部分(2020)的上側和所述鞋面部部分(2030)的下側被配置成在至少一個區域以形狀配合的方式可釋放地彼此接合。

18.一種模塊化鞋，特別是運動鞋，包括根據實施例1至12中所述的的任一襪狀外底(150、950、1250、1750、1850、1950、2050)和根據實施例13至17中任一的框架(110、910、1210、1710、1810、1910、2010)，其中，

a.襪狀外底是圍繞框架可釋放布置，以及

b.所述框架的下側是以形狀配合的方式在至少一個輪廓元件(165、965、1265、1765、1865、1965、2065)的一個區域與襪狀外底接合。

19.一種襪狀外底用于圍繞框架(2210、2310)可釋放布置以提供一種模塊化鞋(2200、2300)，特別是一種運動鞋，其特征在于，所述襪狀外底包括：

a.多個開口(2255、2355)，

b.其中，所述多個開口(2255、2355)被適配使得框架的多個輪廓元件(2265、2365b)可以通過開口延伸，使得在所述開口和輪廓元件之間提供一個密封。

20.根據實施例19的外底，其中所述開口(2255、2355)中的至少一個包括三維形狀，使得當外底被設置圍繞框架(2210、2310)的所述至少一個輪廓元件(2265、2365b)在至少一個開口的區域中時，提供一個密封區域，其橫向鄰接輪廓元件。

21.根據實施例20中的外底，其中至少一個開口(2255、2355)被配置為向下逐漸變小。

22.一種框架，用于圍繞該框架的襪狀外底(2250、2350)的可釋放布置，以提供一個模塊化鞋(2200、2300)，特別是一種運動鞋，其特征在于，所述框架包括：

a.鞋面部部分(2230、2330)和鞋底部分(2220、2320)，

b.其中所述鞋底部分包括具有多個輪廓元件(2265、2365b)的下側，

c.其中所述多個輪廓元件被適配，使得它可以通過外底的多個開口(2255、2355)延伸，從而提供開口和輪廓元件之間的密封。

23.一種模塊化鞋，特別是一種運動鞋，其包含根據實施例19至21所述的任一襪狀外底(2250、2350)和根據實施例22任一框架(2210、2310)，其中，

a.襪狀外底圍繞框架可釋放布置，以及

b.多個輪廓元件(2265、2365b)通過所述多個開口(2255、2355)延伸，使得設置在開口和外形元件之間提供一個密封。
