本發明涉及一種如權利要求1及12中所描述的防護頭盔，特別是消防頭盔、救援頭盔、工作頭盔、工業頭盔，以及一種包括該防護頭盔及至少一個可耦接該防護頭盔之配件的安全裝備。

背景技術：

ep1881861b1或wo2006/114505a1揭露一種上述類型之防護頭盔，包括頭盔外殼及分別設于該頭盔外殼兩側之顳區內且包含第一耦接組件之耦接結構。第一耦接組件分別用于可分離地耦接設于呼吸面罩上之第二耦接組件。此外，第一耦接組件分別透過連接裝置之保持件，以數個互不相同之位置依次沿調節行程之縱軸被保持于頭盔外殼上。藉此可為有待耦接防護頭盔之呼吸面罩形成一相對于頭盔外殼長度可變之結構。其中，設于第一耦接組件上之耦接機構分別設于調節行程之縱軸上。

wo2009/080532a1描述另一種用于將呼吸面罩與防護頭盔可分離連接之結構。相應之保持裝置具有兩個由呼吸面罩朝防護頭盔呈v形叉開之單獨的上保持組件與下保持組件，該保持組件的兩端透過可轉動之耦接點耦接至呼吸面罩及防護頭盔。與防護頭盔及呼吸面罩之耦接系透過上下頭盔側轉動活節及上下面罩側轉動活節以及至少一個保持組件上之至少一個區域或該保持組件之至少一個末端區段的軟曲設計而實施為可轉動。主要為了保持呼吸面罩之頦區而設置的下保持組件大體為水平走向，其中主要為了保持呼吸面罩之額區而設置的上保持組件傾斜朝上定向。相互緊挨且可轉動地安裝于呼吸面罩上之保持組件在防護頭盔上鄰近其支點上下方安裝。兩保持組件在頭盔側鉸接于一可抗扭地掛置于防護頭盔之連接軛上。透過兩保持組件之個別長度可變性，可相應調整呼吸面罩相對于防護頭盔之傾斜度及呼吸面罩到防護頭盔之距離。

技術實現要素：

本發明的目的在于提供一種防護頭盔，該防護頭盔可輕松預設耦接機構的方位及其相對于該防護頭盔上之顳區的相對高度，以適應不同使用者。此外更提供一種防護頭盔上之通用耦接組件，該耦接組件上可單個或一并耦接不同之配件。此外更提供一種包括該防護頭盔及至少一個配合該防護頭盔使用之配件的安全裝備。

本發明用以達成該目的之解決方案為，在該第一耦接組件上分別設有或形成有至少一個耦接機構，相對于該連接裝置設于該調節行程之縱軸上的保持件，該至少一個第一耦接機構處于第一側向偏移位置。透過權利要求1的特征可取得以下優點：由于耦接機構在耦接組件上處于側向偏移位置，當防護頭盔被正常佩戴時，可在高度方面輕松預設及調整有待連接防護頭盔之配件(特別是呼吸面罩)的鉸接區，以適應不同之使用者。由此，根據耦接機構在防護頭盔上相對于耦接組件設于調節行程之縱軸上的保持件所選擇之默認位置或方位，可進行個別設定及預調以適應使用者。藉此可依照具體使用者的身材來相應調整設于配件上之第二耦接組件的相對角位。耦接機構相對于連接裝置之保持件的此種側向或橫向偏移設置，例如可透過離心或偏心設于第一耦接組件上而實現。

進一步有益地，該第一耦接組件之第一耦接機構由一耦接插口形成，該耦接插口設于靠近該頭盔外殼之枕區的一側。藉此，在顳區兩側始終能方便地耦接該配件，特別是呼吸面罩。此外，即便在佩戴手套之情況下，使用者亦能方便地對有待相互嵌接之耦接組件進行操作并將其相互耦接。

另一實施方式之特征在于，該第一耦接組件分別由左實施方式及右實施方式形成。藉此可以較少的部件數構建耦接裝置，進而保持高度調節之可變性。

另一可行實施方式具有以下特征：形成該左實施方式及該右實施方式之該第一耦接組件可藉該連接裝置可互換地設于該頭盔外殼上，藉此，該第一耦接機構由其相對于該調節行程之縱軸的第一側向偏移位置進入第二側向偏移位置。如此一來，在無附加部件之情況下，亦能輕松進行預設及個別調整以適應不同之使用者。藉此不僅可根據待耦接之配件(特別是呼吸面罩)來相應調整位置及長度，亦能相應調整第二耦接組件相對于頭盔外殼之角位及拉力方向。

根據另一技術方案，該第一耦接組件分別沿該調節行程在該連接裝置之導引結構中受導引。藉此，由于耦接機構相對于設于調節行程之縱軸上的保持件側向偏移設置，可防止第一耦接組件相對于頭盔外殼發生扭轉。其中可沿調節行程連續形成該導引結構，或者在依次設有數個固定式保持件之情況下，亦可僅在該保持件區域形成或設置該導引結構。

另一實施方式之特征在于，該第一耦接組件沿該調節行程依次設置且互不相同之位置由數個相對于該頭盔外殼固定式設置的槽隙規定，該槽隙特別是孔洞。藉此可使得各第一耦接組件相對于防護頭盔之頭盔外殼得到精確的固定式預定位及保持。另外，藉此亦能方便地連接并固定第一耦接組件。

另一優選實施方式之特征在于，該第一耦接組件透過一貫穿至少一個槽隙之連接結構而實現相對于該頭盔外殼之定位保持，該連接結構特別是螺接。藉此可形成用簡單的輔助手段或工具便能操作之連接。此外亦能在使用過程中取得可靠持久之保持效果。

進一步有益地，該二耦接結構分別包括一可拆卸地保持于該頭盔外殼上之中間件，該連接裝置設于該中間件上，且該第一耦接組件定位保持于該連接裝置上。在頭盔外殼與耦接結構間設置附加中間件，便于受損時更換工作之實施。藉此亦可將用于第一耦接組件之保持組件及連接組件隱蔽設置。此外亦可避免在頭盔外殼上增設通孔，此等通孔依第一耦接組件之個別設置而須單獨加以遮蔽，以防頭盔內腔被直接接觸到。

另一實施方式之特征在于，該中間件既具有用于該第一耦接組件之該導引結構，亦具有該槽隙以容置該貫穿該槽隙以連接該第一耦接組件之連接結構，該連接結構特別是螺接。藉此可在形成不同中間件之情況下，以更佳之調整及變化可能性來適應不同使用者，而不必在頭盔外殼上進行更改。此外，當配件上的耦接組件受損或發生變化時，亦能實現成本更低之更換。

根據另一技術方案，在該第一耦接組件上分別設有或形成有第二耦接機構。藉此可在防護頭盔上為第一配件實現適于用戶之個別耦接位置。此外，藉由在相同耦接組件上設置第二耦接機構，可在防護頭盔上耦接其他配件。由此可實現該耦接組件之多重用途，而不必更換或替換該耦接組件。

最后，有益地，該第二耦接機構具有不同于該第一耦接機構之嵌接方向以用于待耦接之第三耦接組件。藉此可實現更個別之用途，進而在防護頭盔上耦接不同配件。

權利要求12的特征亦為本發明用以達成前述目的之獨立解決方案。此權利要求的特征組合能取得以下優點：由于耦接機構在耦接組件上處于側向偏移位置，當防護頭盔被正常佩戴時，可在高度方面輕松預設及調整連接防護頭盔之配件的鉸接區，以適應不同之使用者。藉此可依照具體使用者的身材來相應調整設于配件上之第二耦接組件的相對角位。耦接機構相對于連接裝置之保持件的此種側向或橫向偏移設置，例如可透過離心或偏心設于第一耦接組件上而實現。此外，藉由在第一耦接組件上多重設置耦接機構，亦可單獨使用或同時結合使用各種采用不同設計之配件。

附圖說明

為使本發明更明顯易懂，下面結合圖式詳細闡述本發明。

圖1為安全裝備之側面簡化示意圖，該安全裝備包括防護頭盔及透過耦接結構耦接該防護頭盔之呼吸面罩；

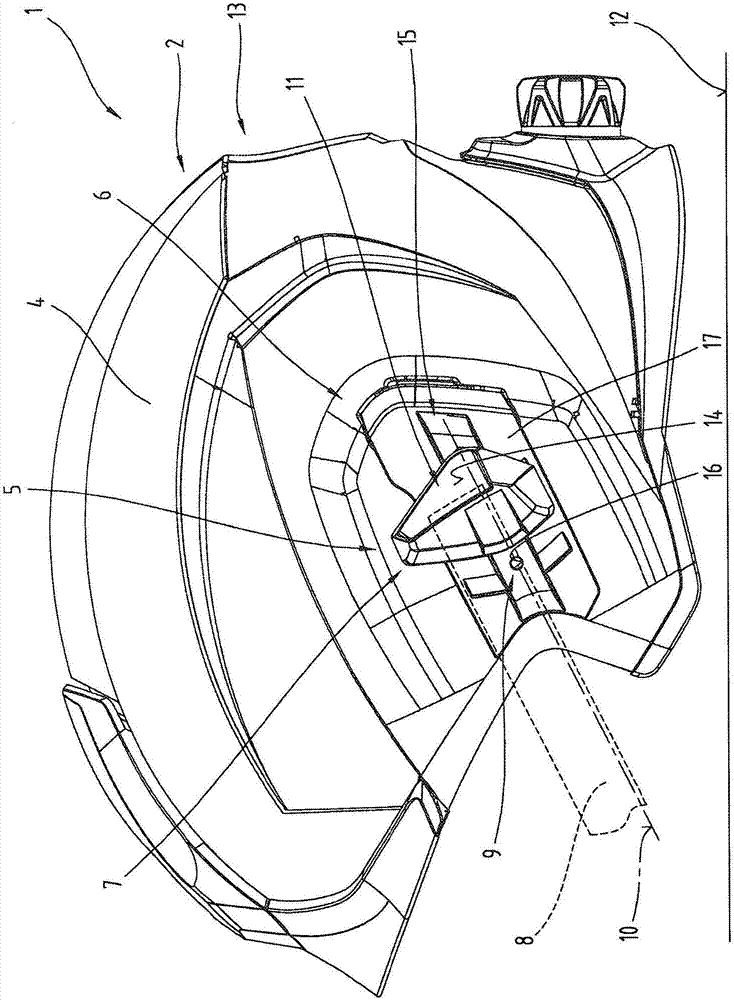

圖2為圖1所示之防護頭盔之左顳區的側面簡化示意圖，其中第一耦接組件之耦接機構朝上定向設置；

圖3為圖1及圖2所示之防護頭盔之右顳區的側面簡化示意圖，其中第一耦接組件之耦接機構朝下定向設置；

圖4為圖3所示之耦接結構沿圖3中iv-iv線截取的剖面簡化示意圖，此處未繪示防護頭盔；

圖5為耦接機構朝下定向之第一耦接組件從內后方角度繪示之簡化示意圖；

圖6為圖3所示之中間件單獨的簡化示意圖；

圖7為第一耦接組件之另一可行技術方案的正面簡化示意圖，該第一耦接組件上附加性地設有或形成有至少一個第二耦接機構；

圖8為該安全裝備之防護頭盔的側面簡化示意圖，該防護頭盔包括如圖7所示之第一耦接組件及耦接該第一耦接組件之配件。

具體實施方式

首先需說明，在不同實施方式中，相同部件標注相同符號及相同部件名稱，說明書所包含之全部揭露內容酌情適用于具有相同符號或相同部件名稱之相同部件。說明書所選用之方位描述如上、下、側面等與相關圖式有關，方位變化時酌情適用于新方位。術語“特別”在下文中系指關于某一主題或處理步驟之具體可行方案或詳細說明，但未必是該主題或處理步驟的強制性優選實施方式。

圖1至圖6示出特別應用于消防、救援、工作勞動等領域之安全裝備1，其包括防護頭盔2及至少一個可耦接該防護頭盔之配件3。術語“配件3”系指需要連接或保持于防護頭盔2上之各種部件或應用組件或附件。此類配件3例如可選自呼吸面罩、頭盔燈、頭盔攝影機、防塵面罩、防護屏、護面網、護耳器或聽力保護器群組。防護屏例如可作為前置式附加保護組件設于頭盔護目鏡前方，或者亦可代替頭盔護目鏡。如此，可將一個配件3或數個配件3同時在防護頭盔2上與下述之耦接組件耦接及/或保持或固定于該耦接組件上。

配件3在下文中構造為呼吸面罩，有各種實施方式可實現其與防護頭盔2之結合與耦接，詳見下文。為使各種構造為呼吸面罩之配件3具有簡單的可預設性，進而具有個別可調性且能方便地耦接至防護頭盔2，防護頭盔2采用了相應設計。

由于防護頭盔2優選用作消防頭盔、救援頭盔、工作頭盔、工業頭盔，設計時亦需對相互耦接及其帶手套的可操作性予以考慮。

防護頭盔2包括至少一頭盔外殼4，其上可設置或固定未標號之附加附件，例如燈具、頦帶、護頸、內框、保持裝置等等。

在此處所示之頭盔外殼4兩側的顳區5或耳區內分別設有或形成有耦接結構6。每個耦接結構6皆包括自有第一耦接組件7，該第一耦接組件分別用于可分離地耦接設于或可設于構造為呼吸面罩之配件3上的第二耦接組件8。在本實施例中，設于或連接于面罩形配件3之第二耦接組件8分別由一扁平型材式或條形連接臂形成。配件3在此構造為呼吸面罩，在第二耦接組件8遠離該配件之末端區域上可設置用于與第一耦接組件7配合作用之鉤形嵌接組件以形成耦接狀態。

第二耦接組件8可發生一定限度之長度變化以實現與防護頭盔2之耦接。藉此，當防護頭盔2被佩戴于使用者頭部時，可將構造為呼吸面罩之配件3貼靠于用戶之面部區域，并且透過第二耦接組件8之長度變化，將第二耦接組件或其遠離防護面罩固定端之末端區域與第一耦接組件7耦接。第二耦接組件8大多系透過克服復位力或彈力而實現一定限度之長度變化，因而在第一耦接組件7調整或默認到位之情況下，始終能取得穩當貼靠于安全裝備1之使用者或佩戴者面部之效果。藉此不僅可使得構造為呼吸面罩之配件3緊密貼合于面部，亦能在防護頭盔2與配件3之間取得穩當?shù)南嗷ス潭ㄖЧ?/p>

第一耦接組件7分別透過連接裝置20之保持件9，以數個互不相同之位置依次沿調節行程之縱軸10被保持于頭盔外殼4上。其可直接保持于頭盔外殼4上，或者亦可在設置中間件17之情況下保持于頭盔外殼上，關于該中間件之說明請見下文。透過該互不相同之位置，可為該或該待耦接之配件3形成一相對于頭盔外殼4位置可變或長度可變之結構。關于連接裝置20，特別是其保持件9之技術方案的說明，詳見下文。

在每個第一耦接組件7上皆各設有或形成有至少一耦接機構11。在第一實施例中，每個第一耦接組件7僅設有一個第一耦接機構11，其中該第一耦接機構相對于設于調節行程之縱軸10上的保持件9處于第一側向偏移位置。在本實施例中并且在防護頭盔2被正常佩戴之情況下，“側向偏移位置”系指第一耦接機構11位于依次設置之保持件9上方或下方。此側向偏移亦可稱作橫向偏移。藉由將第一耦接機構11相對于縱軸11偏心設置，可對第一耦接機構11相對于連接裝置20之保持件9的相對位置進行設定。藉此，透過設于第一耦接組件7上之第一耦接機構11，可為第二耦接組件8形成相對于縱軸10側向偏移的卡接區。

如圖3中的本實施例所示，當?shù)谝获罱訖C構11位于依次設置之保持件9下方時，構造為呼吸面罩之配件3之第二耦接組件8的定向或縱向走向相對于水平面12較為平緩。

而當?shù)谝获罱訖C構11位于連接裝置20之依次設置的保持件9上方時，配件3之第二耦接組件8的定向或縱向走向相對于水平面12更為陡斜，參見圖2。

在此處所示之實施方式中，第一耦接組件7優選分別由左實施方式及右實施方式形成。藉此可將第一耦接組件7之第一耦接機構11設于靠近頭盔外殼4之枕區13的一側。在本實施例中，第一耦接機構11由耦接插口14形成。因此，耦接插口14系由一槽隙或凹穴形成，第二耦接組件8例如以保持鉤或類似組件嵌入該槽隙或凹穴。

此外，形成左實施方式及右實施方式之第一耦接組件7優選可藉連接裝置20之保持件9可互換地設于或固持于頭盔外殼4上。藉此可將第一耦接機構11由其相對于調節行程之縱軸10的第一側向或橫向偏移位置(例如位于縱軸10下方之位置)移至第二側向偏移位置(即位于縱軸10上方之位置)。

藉由將第一耦接機構11側向或橫向偏移地設于或形成于第一耦接組件7上以及透過該可互換性，在防護頭盔2被正常佩戴之情況下，耦接組件7相對于縱軸10有時向下伸出，有時向上伸出(而非橫向于該縱軸)。第一耦接機構11可沿橫向于縱軸10定向之橫軸(未詳細繪示)側向偏移。

但不管怎樣，亦可透過第一耦接組件7繞垂直凸出于頭盔外殼4之偏轉軸進行偏轉，來實現第一耦接組件7之第一耦接機構11的相對方位變化。需要注意相關端位上之相應鎖止。故沿周向看，每個第一耦接組件7上皆可設置數個耦接機構。在此情況下，可根據第一耦接組件7之相對角位來確定耦接機構相對于縱軸10之側向偏移。

為能調節構造為呼吸面罩之配件3到防護頭盔2之頭盔外殼4的距離，第一耦接組件7分別可沿調節行程在連接裝置20之導引結構15中受導引。此導引結構15優選構造為縱向?qū)бb置。藉此可使第一耦接組件7相對于頭盔外殼4具有一定程度之抗扭性。

第一耦接組件7沿調節行程在數個依次設置且互不相同之位置上得到固定式定位，進而得到相對于頭盔外殼4之相對固定，此點可透過數個相對于頭盔外殼4固定式設置的槽隙16而實現，該槽隙特別是孔洞。該槽隙16及/或穿孔優選以相同間距沿調節行程之縱軸10設置或形成。該間距亦可稱作孔距或節距。因此，可以首先僅形成并非完全貫穿整個壁厚之槽隙16。

為實現第一耦接組件7與頭盔外殼4之相互連接，可在每個顳區5的至少一槽隙16中設置貫穿該槽隙之連接結構，特別是螺釘以形成螺接。為安裝該連接結構，藉由將沿軸向封閉槽隙16之壁件移除來將槽隙16改造成穿孔以利固定。為此可在第一耦接組件7上，在縱軸10區域設置或形成內螺紋。該內螺紋可直接形成于第一耦接組件7之材料上，或者亦可設置在設于或保持于第一耦接組件7中之自有螺母或嵌入件上。

用于固定第一耦接組件7且后續用于在頭盔外殼4區域形成耦接結構6之連接裝置20，可直接形成或設于該頭盔外殼上。但不管怎樣，該二用于形成連接裝置20之耦接結構6亦可分別包括一可拆卸地保持于頭盔外殼4上之中間件17。藉此，第一耦接組件7可在設有中間件17之情況下保持于頭盔外殼4上。在設有中間件17之情況下，該中間件既分別具有用于第一耦接組件7之導引結構15，亦分別具有槽隙16以容置該貫穿槽隙16以連接第一耦接組件7之連接結構，特別是螺接。此外，中間件17亦可分別設置左實施方式及右實施方式。由此亦能實現耦接組件7之左右實施方式之互換。中間件17優選可以可更換之方式插設于頭盔外殼4外側為其專設的中間件插口中并于該處連接頭盔外殼4。此點可藉由優選采用可拆除設計的各種連接件而實現。在設有中間件17之情況下，當需要為使用者調整以及個別設定第一耦接組件7相對于防護頭盔2之相對方位時，可先從頭盔外殼4上拆除該中間件，以便能接觸到保持件9。待解除該保持件與第一耦接組件7之連接后，便可拆除第一耦接組件7并在改變其位置后再度加以固定。而后可將此單元固定于頭盔外殼4。

第二耦接組件8以大體平行于或輕微傾斜于縱軸10之定向施加保持力于第一耦接組件7之第一耦接機構11。

此外，結合圖4至圖6所示，每個連接裝置20之保持件9除前述之貫穿該至少一槽隙16的連接結構外，亦可進一步包括設于或形成于第一耦接組件7上之鎖止組件18。鎖止組件18可構造為栓形附件，其相對于槽隙16以相同間距或相同節距設于第一耦接組件7上。由此，第一耦接組件7上既設有該連接結構的一部分，例如該內螺紋，亦設有鎖止組件18。安裝到位后，其同樣沿調節行程之縱軸10的方向依次相互對準。透過直接沿縱軸10之方向依次設置且分別與其中一槽隙16嵌接之連接結構與鎖止組件18的配合作用，可使第一耦接組件7相對于頭盔外殼4具有抗扭性。若選用連接結構與鎖止組件18之此種組合，視情況便不必為第一耦接組件7設置或形成導引結構15。

中間件17自身可以可拆卸之方式連接頭盔外殼4或保持于該頭盔外殼上。為此所用之連接件可自由選擇，此處可使用螺接、夾緊連接、卡扣連接或類似連接。

為了提供便于將該連接結構(特別是螺釘)安裝于中間件17靠近頭盔外殼4之頭盔側背面的自由空間，可設置一空隙，特別是由環繞式側壁至少部分限定之腔室19。如此一來，當中間件17已固定于頭盔外殼4時，便無法直接從外部接觸到該連接結構。

安全裝備1優選服務于消防人員、救援工作、援助組織，相關人員佩戴防護頭盔2以及在本實施例中構造為呼吸面罩之配件3及呼吸器作為防護裝備，該呼吸器還包括用于高壓儲存可呼吸空氣之瓶子。藉此可消除環境空氣對安全裝備1之佩戴者的影響。如此一來，相關人員例如可在富集煙氣及/或毒氣且可能缺氧之環境下救火。構造為呼吸面罩之配件3主要為第二耦接組件8大多鉸接于面罩框架之無帶型呼吸面罩。

圖7及圖8示出第一耦接組件7之另一視情況獨立的可行技術方案，其中相同部件仍使用與前述圖1至圖6相同之符號及部件名稱。為避免不必要的重復，請參閱前述圖1至圖6之詳細說明。

用于形成耦接結構6之通用型第一耦接組件7不僅只具有第一耦接機構11，而是具有至少一其他耦接機構，在本實施例中為自有第二耦接機構21。藉此可利用其中一耦接機構11、21僅將一個配件3耦接至同一個第一耦接組件7，或者亦可利用每個耦接機構11、21分別將至少一配件3耦接至同一個第一耦接組件。透過耦接機構11、21互不相同的定向及/或設計，每個耦接機構11、21皆可為待耦接之第二耦接組件8及/或第三耦接組件22定義自有嵌接方向。

如前所述，第二耦接組件8之定向及嵌接方向大體平行于調節行程之縱軸10，或者相對于縱軸10僅存在較小之角偏差。

第二耦接機構21例如可構造為鎖扣、鎖鈕、槽隙、縫隙等。根據該或該待耦接之第三耦接組件22來相應選擇及設計第二耦接機構21。

若配件3例如為護耳器或聽力保護器，則該護耳器或聽力保護器之支臂23的定向及角度相對于調節行程之縱軸3大體在20°與90°間選擇。相對于水平面12，該定向及水平面12與支臂23間之夾角可例如介于70°與120°間。

亦可藉由采用相應設計之第二耦接組件8或第三耦接組件22在第二耦接機構21上保持或耦接燈具、攝影機、信號發送器、通訊設備或類似設備。

在第二耦接組件8之前述所有實施方式中，該第二耦接組件可具有此處未詳述之自有耦接機構，或者部分由該自有耦接機構形成。

由此可形成耦接組件7、8、22以各種方式配合作用之可個別調節的耦接結構6。

優選地，至少第一耦接組件7及視情況而使用之中間件17通常系用塑料材料以射出成型工藝制成。材料例如可采用pa6或pa6.6。

前述實施例指出安全裝備1，特別是其防護頭盔2之可行實施方案，在此需說明，本發明不限于該特加描述之實施方案，而是熟習該項技藝者亦可基于技術實施原理憑其能力作出變化，從而將各單項實施方案以各種方式組合起來。

此外，被圖示及被說明之不同實施例所包含的單項特征或特征組合形成獨立解決方案、創新解決方案或根據本發明之解決方案。

獨立創新解決方案所欲達成之目的包含于說明書內。

圖1；2,3,4；5；6；7,8所示之各實施方案首先能構成本發明之獨立解決方案的主題。本發明與此有關的目的與解決方案包含于該些圖式之詳細說明中。

最后照例指出，為使其構造更加清楚，安全裝備1，特別是其防護頭盔2及其組件部分未按比例示出及/或予以放大及/或縮小示出。

附圖標記列表

1安全裝備

2防護頭盔

3配件

4頭盔外殼

5顳區

6耦接結構

7第一耦接組件

8第二耦接組件

9保持件

10縱軸

11第一耦接機構

12水平面

13枕區

14耦接插口

15導引結構

16槽隙

17中間件

18鎖止組件

19腔室

20連接裝置

21第二耦接機構

22第三耦接組件

23支臂
