本發明涉及電動車領域。更具體地說，本發明涉及一種具有防護作用的電動車。

背景技術：

目前電動車已成為很多人上下班以及其他活動的重要代步工具，但現有電動車仍然存在下述幾個較為明顯的安全隱患，使人們?cè)谑褂秒妱?dòng)車的過程中，易受到傷害：當發生事故造成電動車傾斜或傾倒時，騎車人控制電動車加速器的手通常不能及時松開，甚至還會下意識的握緊手把，使電動車在傾斜或傾倒時仍然保持驅動甚至加速的狀態，易導致電動車的失控，甚至造成對騎車人的二次傷害。

當電動車傾倒時，由于電動車的慣性作用，易導致騎車人被電動車拖行，對騎車人造成傷害，尤其是對騎車人的膝蓋和肘部等關節部位的傷害。

技術實現要素：

本發明的一個目的是解決至少上述問題，并提供至少后面將說明的優點。

本發明還有一個目的是提供一種具有防護作用的電動車，在電動車傾斜至一定角度時，使電動車驅動裝置斷電，即電機和加速器斷電，防止騎車人在電動車危急狀況下，誤操作加速器而使電動車加速行使的目的，同時，還提供護具，使騎車人在摔倒時或被電動車拖行時，保護騎車人的身體。

為了實現根據本發明的這些目的和其它優點，提供了一種具有防護作用的電動車，包括電動車驅動裝置和電動車架，還包括：

前閃燈，其固定安裝于電動車前燈上方；

后閃燈，其固定安裝于電動車尾燈上方；

傾角傳感器，其固定安裝于電動車架座椅支撐桿上，用于檢測所述電動車架座椅支撐桿豎直平面的角度信號；

其中，當所述傾角傳感器檢測到的角度信號大于告警閾值時，則停止向所述電動車驅動裝置供電，并使前閃燈和后閃燈閃爍；

其中，若設定次數的角度信號的平均值小于第一閾值，則之后檢測角度信號的頻率為第一頻率；

若設定次數的角度信號的平均值小于第二閾值且大于第一閾值，則之后檢測角度信號的頻率為第二頻率；

若設定次數的角度信號的平均值小于告警閾值且大于第二閾值，則之后檢測角度信號的頻率為第三頻率；

其中，第一頻率小于第二頻率，第二頻率小于第三頻率。

優選的是，所述第一閾值為30度，所述第二閾值為45度，所述告警閾值為60度。

優選的是，所述第一頻率為50次/s，所述第二頻率為100次/s，所述第三頻率為200次/s。

優選的是，所述設定次數為60次。

優選的是，所述前閃燈，當電路接通時，閃爍頻率為2次/s；所述后閃燈，當電路接通時，閃爍頻率為2次/s。

優選的是，還包括：

一對第一L形桿，其分別通過短桿端鉸接于所述電動車架龍頭支撐桿左側靠上部位和所述電動車架龍頭支撐桿右側靠上部位，所述第一L形桿的長桿端設置有連接器，所述連接器為圓筒狀結構，并可繞所述第一L形桿的長桿端的軸線旋轉，所述連接器外表面設置有外螺紋；

一對第二L形桿，其分別通過短桿端鉸接于所述電動車架座椅支撐桿左側靠上部位和所述電動車架座椅支撐桿右側靠上部位，所述第二L形桿的長桿端設置盲孔，所述盲孔內壁設置有與所述外螺紋相匹配的內螺紋；

防護板，其為半圓形板和長方形板上下拼接而成的板狀結構，所述防護板中部形成中空?qǐng)A筒形結構，并通過中空?qǐng)A筒形結構套于所述第一L形桿或所述第二L形桿的長桿外表面，所述防護板內部設有多個圓柱狀的第一空腔和第二空腔，且每個第一空腔位于三個第二空腔組成的等邊三角形的重心位置，所述第一空腔內設有彈簧，所述彈簧的對防護板的作用力垂直于所述防護板表面，所述第二空腔填充有海綿；

其中，所述長方形板的長與所述半圓形板的直徑相等，所述長方形板沿著豎直方向設置，所述半圓形板沿豎直方向朝向所述電動車車架傾斜30度角。

優選的是，所述防護板遠離電動車車架的一側表面還設有反光層。

優選的是，所述防護板的個數為四個，兩個防護板分別套設在所述一對第一L形桿的長桿上，另外兩個防護板分別套設在所述一對第二L形桿的長桿上。

本發明至少包括以下有益效果：

第一、通過設置前閃燈和后閃燈在電動車快傾倒或已傾倒時閃爍，達到提醒電動車附近過往車輛注意騎車人的電動車，達到及時提醒過往車輛駕駛?cè)俗龀鰧?duì)應反應，減少其對電動車及騎車人造成二次傷害的機率；

第二、電動車驅動裝置是使電動車車輪轉動的裝置，通過設置電動車傾斜角度過大時電動車驅動裝置斷電，可使電動車在完全倒下前即已開始減速，此時騎車人如果在慌狀態下擰動加速器，也無法使電動車加速，可避免電動車車輪加速轉動，進而減少電動車自身對騎車人的傷害；

第三、騎車人在騎行電動車時，大部分時候電動車傾斜角度不會太大，如果傾角傳感器一直保持高頻率檢測角度信號工作，那么其耗電過多，對電動車的續航能力也不利，因此設置第一閾值和第二閾值，使電動車在傾斜角度不大的時候，傾角傳感器檢測角度信號的頻率盡量在低頻，以達到省電的效果，但又可以保證電動車在要傾倒時能夠及時做出反應，使電動車驅動裝置斷電；

第四、騎車人在騎行電動車時，電動車向左右傾斜一定角度是正常的，而且是頻繁發生的，為了避免影響騎車人正常騎行電動車時電動車驅動裝置斷電，設置了告警閾值，達到使電動車只有傾斜到一定角度時，電動車驅動裝置才斷電，保證了電動車的正常運行；

第五、騎行電動車摔倒時，通常是往左邊或右邊傾倒，騎車人摔倒時，騎車人的手、肘和膝蓋是最易受到?jīng)_擊的部位，通過在電動車左右兩側設置一對第一L形桿和一對第二L形桿，并通過連接器連接，將騎車人護在兩對L形桿所圍成的圍欄中間，那么騎車人摔倒時，其手、肘和膝蓋等部位不會直接與堅硬的地面撞擊，而是倒在兩對L形桿上，達到緩沖撞擊力的效果，保護騎車人的身體，減輕受傷害程度；

第六、通過設置兩對L形桿可拆卸連接，方便騎車人上下電動車；

第七、彈簧是一種利用彈性來工作的機械零件，具有良好的緩沖撞擊力的作用，但由于制作彈簧的材質質構較硬，如果人體直接撞擊上去的傷害也較大，而海綿的彈性不如彈簧，但其質地柔軟，因此通過彈簧和海綿的合理結合，將其制成防護板套于兩對L形桿上，可以更好的緩沖人體與防護板的撞擊力，同時減小撞擊力對人體的傷害，這種結合好于全部放彈簧或者全部放海綿的效果；

如果騎車人已經摔倒，而電動車由于慣性作用繼續將騎車人拖行，此時防護板可以使騎車人身體不直接在堅硬的地面拖行，而是有防護板保護，大大減輕不必要的傷害；

第八、將防護板設置成可拆卸的套于兩對L形桿上，拆卸和安裝均簡易，且方便防護板的清洗和更換；

第九、將防護板上端設置為半圓形板，并向騎車人傾斜30度角，可以防止防護板擋住騎車人兩側及斜前方的視線，方便騎車人在騎行電動車時隨時觀察電動車周邊情況；

第十、在防護板外側設置反光層，使騎車人在夜間騎行時，其它車輛更容易注意到騎車人，尤其是在穿過照明情況不佳，又未設置紅綠燈的路口時，更易讓橫向駛來的車輛注意到騎車人，達到提醒的效果，進而防止意外的發生。

本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

附圖說明

圖1為本發明的傾角傳感器工作示意圖；

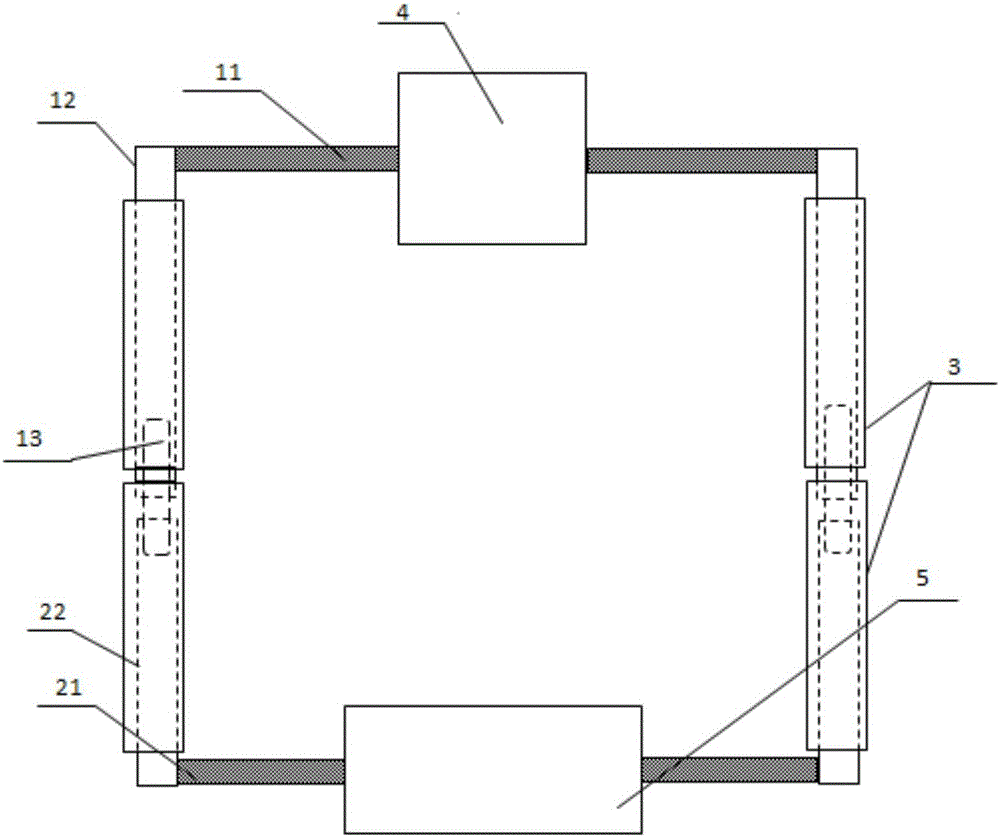

圖2為本發明的俯視結構示意圖；

圖3為本發明側面結構示意圖；

圖4為本發明的防護板豎直截面結構示意圖。

具體實施方式

下面結合附圖對本發明做進一步的詳細說明，以令本領域技術人員參照說明書文字能夠據以實施。

如圖1～4所示，本發明提供一種具有防護作用的電動車，包括電動車驅動裝置和電動車架，還包括：

前閃燈，其固定安裝于電動車前燈上方，當前閃燈電路接通時閃爍，方便對面來車注意到騎車人的電動車；

后閃燈，其固定安裝于電動車尾燈上方，當后閃燈電路接通時閃爍，方便后方來車注意到騎車人的電動車；

傾角傳感器，其固定安裝于電動車架座椅支撐桿5上，用于檢測所述電動車架座椅支撐桿5豎直平面的角度信號，實時監測電動車左右傾斜狀況；

其中，當所述傾角傳感器檢測到的角度信號大于告警閾值時，則停止向所述電動車驅動裝置供電，并使前閃燈和后閃燈閃爍，即當電動車向左或向右傾倒達到告警閾值時，則斷開電動車驅動裝置供電，使電機和加速器停止工作，前閃燈和后閃燈閃爍；

其中，若設定次數的角度信號的平均值小于第一閾值，則之后檢測角度信號的頻率為第一頻率，即如果電動車向左或向右傾倒的角度在一定時間內的平均值小于第一閾值時，此時傾角傳感器以第一頻率檢測角度信號；

若設定次數的角度信號的平均值小于第二閾值且大于第一閾值，則之后檢測角度信號的頻率為第二頻率，即如果電動車向左或向右傾倒的角度在一定時間內的平均值大于第一閾值，但又還未達到第二閾值時，此時傾角傳感器以第二頻率檢測角度信號；

若設定次數的角度信號的平均值小于告警閾值且大于第二閾值，則之后檢測角度信號的頻率為第三頻率，即如果電動車向左或向右傾倒的角度在一定時間內的平均值大于第二閾值，但又還未達到告警閾值時，此時傾角傳感器以第三頻率檢測角度信號；

其中，第一頻率小于第二頻率，第二頻率小于第三頻率；

在上述技術方案中，騎車人騎行電動車時，在車流不斷的道路上不小心摔倒時，如果在電動車前后分別設置前閃燈和后閃燈，并且前閃燈和后閃燈在電動車傾斜至一定角度時就自動開啟，閃爍，與未設置前閃燈和后閃燈的電動車相比，可以提前并引起過往行人和車輛的注意力，可以及時避讓，避免發生事故，對騎車人造成傷害，尤其是發生在夜間照明不良的道路上時，更方便提醒行人和車輛，提前做好應變措施；

同時，設置當電動車傾倒時，電動車的驅動裝置停止供電，電動車的驅動裝置主要是為電動車提供動力，驅使電動車車輪轉動，那么驅動裝置停止供電后，就無法驅使電動車車輪轉動，騎車人如果在慌亂狀態下擰動加速器，也無法使電動車加速，電動車車輪也不會加速轉動，如此可以避免騎車人在摔倒后被電動車車輪撞傷，或者被電動車加速拖行，減輕傷害；

設置告警閾值，當傾角傳感器檢測的角度信號大于告警閾值時，前閃燈和后閃燈立即閃爍，同時電動車的驅動裝置斷電，如此可實現電動車在未全部倒至地上前，騎車人在未摔倒在地上前，開啟前閃燈和后閃燈，達到提前引起過往行人和車輛的注意，降低二次事故的概率的目的；

騎車人在騎行電動車時，電動車向左右傾斜一定角度是正常的，而且是頻繁發生的，為了避免影響騎車人正常騎行電動車時電動車驅動裝置斷電，設置了告警閾值，達到使電動車只有傾斜到一定角度時，電動車驅動裝置才斷電，保證了電動車的正常運行；

騎車人在騎行電動車時，大部分時候電動車傾斜角度不會太大，如果傾角傳感器一直保持高頻率檢測角度工作，那么對電動車的蓄電也不利，因此設置第一閾值和第二閾值，使電動車在傾斜角度不大的時候，傾角傳感器檢測角度信號的頻率盡量在低頻，以達到省電的效果，同時也保證電動車在要傾倒時能夠及時做出反應。在另一種技術方案中，所述第一閾值為30度，所述第二閾值為45度，所述告警閾值為60度。此技術方案中，第一閾值為30度，考慮到騎行電動車時，在急轉彎電動車易傾斜至30度角，而且易發生傾倒，因此加快傾角傳感器的檢測頻率，達到及時反應電動車傾斜情況的目的，進而可以達到及時控制前閃燈、后閃燈和電動車驅動裝置供電的目的；當電動車傾斜至45度角時，在30度角的情況下再次加快檢測頻率，是因?yàn)殡妱?dòng)車傾斜至45度時，其摔倒的機率更大，離完全摔倒的時間更近，需要電動車更快的做出判斷，控制前閃燈、后閃燈和電動車驅動裝置工作情況；當電動車傾斜至60度時，騎車人已難于通過自身的平衡能力將電動車扶正，此時應立即控制前閃燈、后閃燈和電動車驅動裝置工作。在另一種技術方案中，所述第一頻率為50次/s，所述第二頻率為100次/s，所述第三頻率為200次/s；

騎車人在騎行電動車時，大部分時候電動車傾斜角度不會太大，如果傾角傳感器一直保持高頻率檢測角度信號工作，那么其耗電過多，對電動車的續航能力也不利，因此設置第一閾值和第二閾值，使電動車在傾斜角度不大的時候，傾角傳感器檢測角度信號的頻率盡量在低頻，以達到省電的效果，但又可以保證電動車在要傾倒時能夠及時做出反應，使電動車驅動裝置斷電；因此，在此技術方案中，將第一頻率設置為50次/s，所述第二頻率設置為100次/s，可以實時反應電動車傾斜情況，將第三頻率設置為200次/s，預防電動車傾斜角度過大時，縮短傾角傳感器反應時間，及時使電動車作出應對反應。

在另一種技術方案中，所述設定次數為60次，在此技術方案中，當騎行電動車時，電動車偶爾傾斜角度過大時，但騎車人可以通過自己的平衡能力將電動車扶正，使電動車及時平衡，傾斜角度減小，這樣的過程中，如果不設定次數，或設定的次數過小，那么傾角傳感器檢測角度信號的頻率變化會太過頻繁，并且也不利于電動車?yán)m(xù)航；如果設定的次數過大，那么在電動車傾斜角度過大摔倒時，傾角傳感器不能及時反應電動車傾斜情況，倒至前閃燈、后閃燈和電動車驅動裝置不能及時作出反應，這樣就達不到提醒和防止傷害的效果。在另一種技術方案中，所述前閃燈，當電路接通時，閃爍頻率為2次/s；所述后閃燈，當電路接通時，閃爍頻率為2次/s，光刺激在眼睛內所留下的興奮并不隨著刺激的終止而消失，而是要維持若干時間，當刺激停止后所留下來的感覺稱作為視覺后象或稱視覺殘留，所以視網膜的反應并不能隨著閃光的開始而開始，也不能隨著閃光的結束而結束，

對于一個亮的和一個暗的時相組成的一個周期的斷續光，當頻率低時，觀察者看到的是一系列的閃光，當頻率增加時，變?yōu)榇珠W和細閃，在此技術方案中，前閃燈和后閃燈設置的目的即為提醒其它人，因此設置爍頻率為2次/s的粗閃，如果設置為細閃，一則對人眼健康利，二則可以節約用電。

在另一種技術方案中，一種具有防護作用的電動車還包括：

一對第一L形桿1，其分別通過短桿11端鉸接于所述電動車架龍頭支撐桿4左側靠上部位和所述電動車架龍頭支撐桿4右側靠上部位，所述第一L形桿1的長桿12端設置有連接器13，所述連接器13為圓筒狀結構，并可繞所述第一L形桿1的長桿12端的軸線旋轉，所述連接器13外表面設置有外螺紋；

一對第二L形桿2，其分別通過短桿21端鉸接于所述電動車架座椅支撐桿5左側靠上部位和所述電動車架座椅支撐桿5右側靠上部位，所述第二L形桿2的長桿22端設置盲孔，所述盲孔內壁設置有與所述外螺紋相匹配的內螺紋；

防護板3，其為半圓形板31和長方形板32上下拼接而成的板狀結構，所述防護板3中部形成中空?qǐng)A筒形結構，并通過中空?qǐng)A筒形結構套于所述第一L形桿1或所述第二L形桿2的長桿外表面，所述防護板3內部設有多個圓柱狀的第一空腔34和第二空腔35，且每個第一空腔34位于三個第二空腔35組成的等邊三角形的重心位置，所述第一空腔34內設有彈簧，所述彈簧的對防護板3的作用力垂直于所述防護板3表面，所述第二空腔35填充有海綿；

其中，所述長方形板32的長與所述半圓形板31的直徑相等，所述長方形板32沿著豎直方向設置，所述半圓形板31沿豎直方向朝向所述電動車車架傾斜30度角；

在上述技術方案中，將防護板3套于第一L形桿1和第二L形桿2上，然后將第一L形桿1和第二L形桿2分別向上旋轉至其長桿端在一條直線線上，擰動連接器13與第二L形桿2上的盲孔匹配，如此可將兩對L形桿連接好，形成一個圍欄將騎車人護在中間；

彈簧是一種利用彈性來工作的機械零件，具有良好的緩沖撞擊力的作用，但由于制作彈簧的材質質構較硬，如果人體直接撞擊上去的傷害也較大，而海綿的彈性不如彈簧，但其質地柔軟，因此通過彈簧和海綿的合理結合，將其制成防護板套于兩對L形桿上，可以更好的緩沖人體與防護板的撞擊力，同時減小撞擊力對人體的傷害，這種結合好于全部放彈簧或者全部放海綿的效果；

騎行電動車摔倒時，通常是往左邊或右邊傾倒，騎車人摔倒時，騎車人的手、肘和膝蓋是最易受到?jīng)_擊的部位，其手、肘和膝蓋等部位不會直接與堅硬的地面撞擊，而是倒在兩對L形桿上，達到緩沖撞擊力的效果，保護騎車人的身體，減輕受傷害程度；

如果騎車人已經摔倒，而電動車由于慣性作用繼續將騎車人拖行，此時防護板3可以使騎車人身體不直接在堅硬的地面拖行，而是有防護板3保護，大大減輕不必要的傷害；

騎車人正常騎行時，需要觀察電動車周邊情況，因此將防護板3上端設置為半圓形板31，并向騎車人傾斜30度角，可以防止防護板擋住騎車人兩側及斜前方的視線，方便騎車人在騎行電動車時隨時觀察電動車周邊情況。

在另一種技術方案中，所述防護板3遠離電動車車架的一側表面還設有反光層36，反光層36在夜間或黑暗處可以增強受光照射的標示能力，在防護板3外側設置反光層36，使騎車人在夜間騎行時，其它車輛更容易注意到騎車人，尤其是在穿過照明情況不佳，又未設置紅綠燈的路口時，更易讓橫向駛來的車輛注意到騎車人，達到提醒的效果，進而防止意外的發生。

在另一種技術方案中，所述防護板3的個數為四個，兩個防護板3分別套設在所述一對第一L形桿1的長桿12上，另外兩個防護板3分別套設在所述一對第二L形桿2的長桿22上。

盡管本發明的實施方案已公開如上，但其并不僅僅限于說明書和實施方式中所列運用，它完全可以被適用于各種適合本發明的領域，對于熟悉本領域的人員而言，可容易地實現另外的修改，因此在不背離權利要求及等同范圍所限定的一般概念下，本發明并不限于特定的細節和這里示出與描述的圖例。
