本發明涉及化妝盒技術領域，具體提供一種可替換式氣墊粉盒。

背景技術：

化妝品通常容納在便攜式化妝盒內。傳統的粉盒大多為如下結構：包括盒體和盒蓋，盒體具有一用以容置化妝品的容納腔，盒蓋連接于盒體上，并能夠打開和封閉容納腔；當使用者想要使用化妝品時，僅需打開盒蓋便可。

上述傳統粉盒雖然結構簡單、操作方便，但是其卻具有密封性差的缺陷，然而由于化妝品中都含有揮發性溶劑，當粉盒的密封性不好時，化妝品中的揮發性溶劑就會逐漸揮發至大氣中，進而使化妝品硬化、變質，造成化妝品浪費。

技術實現要素：

為了克服上述缺陷，本發明提供了一種可替換式氣墊粉盒，該粉盒結構簡單、新穎，氣密性好，能夠長時間地保持內盤內的化妝品品質。

本發明為了解決其技術問題所采用的技術方案是：一種可替換式氣墊粉盒，包括外盒組件和內盤組件，所述外盒組件包括外盒體和外盒蓋，所述外盒體上形成有容置腔，所述容置腔分別開口于所述外盒體的上、下表面上，以形成所述容置腔的 上側開口和下側開口；所述外盒蓋鉸接于所述外盒體上，并能夠打開和閉合所述容置腔的上側開口；

所述內盤組件包括中套和帶有開口并用以放置化妝品的內盤，所述中套能夠密封螺接于所述內盤的開口側上，并還能夠連同所述內盤一起同軸心的內置于所述容置腔中；且所述中套還與所述容置腔的上側開口卡扣連接，所述內盤的底部還能夠相對于所述容置腔的下側開口伸出或回縮。

作為本發明的進一步改進，所述外盒體具有一上下兩側均開口的中空圓柱體狀的基部、以及一體形成于所述基部下側開口邊緣并徑向朝內延伸的一圈凸邊，所述基部和所述凸邊一起圍成所述容置腔；

所述外盒蓋的一側通過鉸鏈鉸接于所述基部一側的外壁上，所述外盒蓋的另一側上還設有第一卡鉤，所述基部另一側的外壁上還一體形成有一與所述第一卡鉤相配合的第二卡鉤，且所述第一卡鉤能夠卡扣和脫離于所述第二卡鉤。

作為本發明的進一步改進，在所述外盒蓋上并靠近其一側的位置處還定位設置有一l型后扣肋，所述l型后扣肋具有彈性并能夠彈性抵頂于所述基部的外壁上。

作為本發明的進一步改進，以所述外盒蓋閉合所述容置腔上側開口的狀態為基準，所述外盒蓋朝向所述容置腔的內側面上還定位設置有一面鏡片。

作為本發明的進一步改進，所述中套由第一中套和第二中套組成，以所述中套密封螺接于所述內盤開口側上的狀態為基準，所述第一中套具有一圓板狀的第一本體、自所述第一本體邊緣背向所述內盤延伸形成的一圈延伸邊、以及自所述延伸邊 的外側壁徑向朝外延伸形成一圈連接邊，所述第二中套具有一上下兩側均開口的中空圓柱體狀的第二本體、自所述第二本體上側開口邊緣徑向朝外延伸并向下折彎后形成的一圈折邊、以及自所述第二本體的內側壁徑向朝內延伸形成的一圈抵擋邊，其中，所述連接邊的一側與所述折邊的一側相鉸接并且一體注塑成型，所述第一本體能夠打開和密封閉合所述第二本體的上側開口；

所述內盤具有一內盤本體，所述內盤本體為上側開口的中空圓柱體結構，該中空圓柱體結構的外側壁上形成有外螺紋段，另外在所述第二本體的內側壁上還形成有與所述外螺紋段相配合的內螺紋段。

作為本發明的進一步改進，以所述第一本體閉合所述第二本體上側開口的狀態為基準，所述延伸邊的外側壁上還朝向所述抵擋邊延伸形成有兩圈呈同軸心布置的第一氣密邊條，所述抵擋邊朝向所述延伸邊的一側面上還一體形成有一圈朝向所述延伸邊延伸的第二氣密邊條，所述第二氣密邊條插置于兩條第一氣密邊條之間，且所述第二氣密邊條還同時與位于內側的一第一氣密邊條相貼合，位于外側的另一第一氣密邊條還同時與所述第二本體的內側壁相貼合；

所述第二本體內側壁上并介于所述抵擋邊和內螺紋段之間的位置處還嵌設有多條氣密筋。

作為本發明的進一步改進，所述中套還與所述容置腔的上側開口卡扣連接的結構為：所述基部內側壁上并靠近于其上側開口的位置處形成有凹陷于所述基部內側壁的凹坑；所述折邊朝向所述基部的外側壁上還沿所述基部徑向朝外延伸形成有 兩圈凸肋，兩圈所述凸肋呈上下布置，位于下方的一凸肋的徑向寬度小于位于上方的另一凸肋的徑向寬度，且位于下方的一凸肋還能夠自由插置于所述凹坑中，位于上方的另一凸肋還能夠自由搭置在所述基部的上側開口邊緣上。

作為本發明的進一步改進，所述內盤本體的底部外壁上還凹設有一供動力源放置的容置槽。

作為本發明的進一步改進，所述內盤本體的外側壁上還形成有一沿所述內盤本體周向延伸的摩擦環帶，所述摩擦環帶位于所述外螺紋段的下方。

本發明的有益效果是：①本申請一方面通過在第一、二中套相對設置第一、二氣密邊條，很好的來實現了第一中套與第二中套之間的密封閉合效果；另一方面通過在第二本體內側壁上設置多條氣密筋，很好的實現了第二本體與內盤之間的密封閉合效果；本申請采用的雙重氣密設計大大優化了內盤組件的氣密密封效果，能夠長時間地保持內盤內的化妝品品質；②不同于現有技術的粉盒使用方法，本申請所述粉盒是采用將內盤直接從容置腔中旋出使用，或者采用將內盤連同中套一起從容置腔中向上頂出后，再將內盤和中套旋分開進而使用；使用方法十分的便捷、新穎。

附圖說明

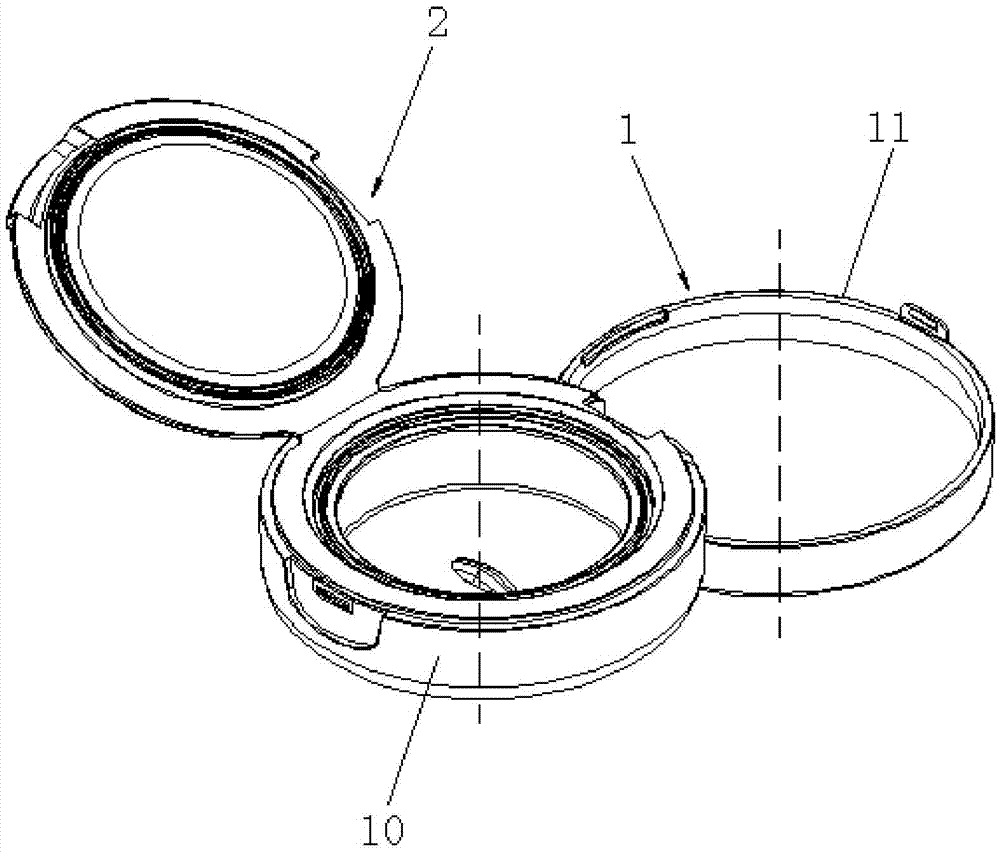

圖1為本發明所述可替換式氣墊粉盒的立體結構示意視圖；

圖2為本發明所述可替換式氣墊粉盒的剖面結構示意視圖；

圖3為本發明所述內盤組件的剖面結構示意視圖；

圖4為圖3中所示a部的放大結構示意圖；

圖5為本發明所述中套的剖面結構示意視圖；

圖6為本發明所述內盤的另一結構示意視圖。

結合附圖，作以下說明：

1——外盒組件10——外盒體

11——外盒蓋12——l型后扣肋

13——鏡片100——基部

101——凸邊2——內盤組件

20——中套21——內盤

22——氣密筋201——第一中套

202——第二中套2010——第一本體

2011——延伸邊2012——連接邊

2013——第一氣密邊條2020——第二本體

2021——折邊2022——抵擋邊

2023——第二氣密邊條2024——凸肋

210——內盤本體211——容置槽

212——抵頂凸邊213——摩擦環帶

具體實施方式

下面參照圖對本發明的優選實施例進行詳細說明。

本發明所述的一種可替換式氣墊粉盒，包括外盒組件1和內盤組件2，所述外盒組件1包括外盒體10和外盒蓋11，所述外盒體10上形成有容置腔，所述容置腔分別開口于所述外盒體10的上、下表面上，以形成所述容置腔的上側開口和 下側開口；所述外盒蓋11鉸接于所述外盒體10上，并能夠打開和閉合所述容置腔的上側開口；

所述內盤組件2包括中套20和帶有開口并用以放置化妝品的內盤21，所述中套20能夠密封螺接于所述內盤21的開口側上，并還能夠連同所述內盤21一起同軸心的內置于所述容置腔中；且所述中套20還與所述容置腔的上側開口卡扣連接，所述內盤21的底部還能夠相對于所述容置腔的下側開口伸出或回縮。所述中套與所述內盤的開口側密封螺接，一方面能夠長時間地保持內盤內的化妝品品質，另一方面又使用便捷、新穎。

在本實施例中，所述外盒體10具有一上下兩側均開口的中空圓柱體狀的基部100、以及一體形成于所述基部100下側開口邊緣并徑向朝內延伸的一圈凸邊101，所述基部100和所述凸邊101一起圍成所述容置腔；

所述外盒蓋11的一側通過鉸鏈鉸接于所述基部100一側的外壁上，所述外盒蓋11的另一側上還設有第一卡鉤，所述基部100另一側的外壁上還一體形成有一與所述第一卡鉤相配合的第二卡鉤，且所述第一卡鉤能夠卡扣和脫離于所述第二卡鉤。

優選的，在所述外盒蓋11上并靠近其一側的位置處還定位設置有一l型后扣肋12，所述l型后扣肋12具有彈性并能夠在所述外盒蓋的帶動下彈性抵頂于所述基部100的外壁上，即所述l型后扣肋能夠使外盒蓋彈性打開。

優選的，以所述外盒蓋11閉合所述容置腔上側開口的狀態為基準，所述外盒蓋11朝向所述容置腔的內側面上還定位 設置有一面鏡片13。

優選的，所述中套20由第一中套201和第二中套202組成，以所述中套20密封螺接于所述內盤21開口側上的狀態為基準，所述第一中套201具有一圓板狀的第一本體2010、自所述第一本體2010邊緣背向所述內盤21延伸(即朝上延伸)形成的一圈延伸邊2011、以及自所述延伸邊2011的外側壁徑向朝外延伸形成一圈連接邊2012，所述第二中套202具有一上下兩側均開口的中空圓柱體狀的第二本體2020、自所述第二本體2020上側開口邊緣徑向朝外延伸并向下折彎后形成的一圈折邊2021、以及自所述第二本體2020的內側壁徑向朝內延伸形成的一圈抵擋邊2022，其中，所述連接邊2012的一側與所述折邊2021的一側相鉸接并且一體注塑成型，所述第一本體2010能夠打開和密封閉合所述第二本體2020的上側開口；

所述內盤21具有一內盤本體210，所述內盤本體210為上側開口的中空圓柱體結構，所述內盤的空腔即用以容置化妝品，該中空圓柱體結構的外側壁上形成有外螺紋段，另外在所述第二本體2020的內側壁上還形成有與所述外螺紋段相配合的內螺紋段。

進一步優選的，以所述第一本體2010閉合所述第二本體2020上側開口的狀態為基準，所述延伸邊2011的外側壁上還朝向所述抵擋邊2022(即朝下)延伸形成有兩圈呈同軸心布置的第一氣密邊條2013，即一第一氣密邊條位于另一第一氣密邊條的內側，所述抵擋邊2022朝向所述延伸邊2011的一側面上還一體形成有一圈朝向所述延伸邊(即朝上)延伸的第二 氣密邊條2023，所述第二氣密邊條2023插置于兩條第一氣密邊條2013之間，且所述第二氣密邊條2023還同時與位于內側的一第一氣密邊條相貼合，位于外側的另一第一氣密邊條還同時與所述第二本體2020的內側壁相貼合；

所述第二本體2020內側壁上并介于所述抵擋邊2022和內螺紋段之間的位置處還嵌設有多條氣密筋22。本申請一方面通過設置第一、二氣密邊條，來實現第一中套與第二中套之間的密封閉合效果；另一方面通過設置多條氣密筋，來實現第二本體與內盤之間的密封閉合效果；本申請所設計的雙重氣密結構，大大優化了內盤組件的氣密密封效果。

進一步優選的，所述中套20還與所述容置腔的上側開口卡扣連接的結構為：所述基部100內側壁上并靠近于其上側開口的位置處形成有凹陷于所述基部100內側壁的凹坑；所述折邊2021朝向所述基部100的外側壁上還沿所述基部徑向朝外延伸形成有兩圈凸肋2024，兩圈所述凸肋2024呈上下布置，位于下方的一凸肋的徑向寬度小于位于上方的另一凸肋的徑向寬度(徑向寬度即為所述凸肋沿基部徑向延伸的寬度)，且位于下方的一凸肋還能夠自由插置于所述凹坑中，位于上方的另一凸肋還能夠自由搭置在所述基部100的上側開口邊緣上。

進一步優選的，所述內盤本體210的底部外壁上還凹設有一供動力源放置的容置槽211。用戶可通過將手指或硬幣等置于所述容置槽中，從而實現帶動內盤本體相對容置腔旋進或者旋出。此外，所述內盤本體的上側開口邊緣還徑向朝內延伸形成有一圈抵頂凸邊212，以所述中套20密封螺接于內盤本體210開口側上的狀態為基準，所述抵頂凸邊212與所述抵擋邊 2022相互抵接。

進一步優選的，所述內盤本體210的外側壁上還形成有一沿所述內盤本體周向延伸的摩擦環帶213，所述摩擦環帶213位于所述外螺紋段的下方。

本發明所述的可替換式氣墊粉盒的使用方法主要有兩種：一種是將內盤21直接從容置腔中旋出使用；另一種是先打開外盒蓋11，并將內盤21連同中套20一起從容置腔中向上頂出后，再將內盤21和中套20旋分開，進而使用。
