本發明涉及鞋子制作加工設備技術領域，更具體地說涉及一種制鞋鞋帶穿線套自動下料桶裝置。

背景技術：
：

鞋子在制作時，其穿鞋帶的部分的鞋孔處需要安裝穿線套，穿線套一般是放置在料桶中，需要人工抓取走到料桶處進行抓取，非常麻煩，效果差。

技術實現要素：
：

本發明的目的是克服現有技術的不足，提供一種制鞋鞋帶穿線套自動下料桶裝置，它可以自動將下料桶中的原料自動下料，其效果好，無需人工抓取，非常方便。

本發明解決所述技術問題的方案是：

一種制鞋鞋帶穿線套自動下料桶裝置，包括連接板，所述連接板的頂面固定有套筒，下料桶插套在套筒中，下料桶的頂部蓋合有上蓋體，上蓋體的頂面中部具有推料氣缸，推料氣缸的推桿豎直向下穿過上蓋體并固定有軟質桿，下料桶的底板中部具有豎直通孔，下料管的上端穿過豎直通孔，下料管的頂端外側壁具有向外徑向延伸的延伸邊，延伸邊固定在下料桶的底板的頂面上，下料管的下端穿過連接板的下料通孔，軟質桿插套在下料管中。

所述上蓋體的底面具有環形卡槽，下料桶的頂部插套在環形卡槽中，上蓋體的外側壁上固定有凸起連接塊，套筒的頂部外側壁上具有向外徑向延伸的連接環體，連接環體的底面固定有提升氣缸，提升氣缸的推桿豎直向上穿過連接環體并固定有凸起頭，凸起連接塊中具有的插孔中插套有永磁鐵環，永磁鐵環的外側壁固定在插孔的內側壁上，凸起頭插套并吸附在永磁鐵環上。

所述下料桶中放置有錐形倒料套，錐形倒料套插套在下料桶中，錐形倒料套的底部具有向下延伸的延伸套管，延伸套管插套在下料管中。

所述連接板的底面固定有多個豎直推動氣缸，豎直推動氣缸的推桿豎直向上穿過連接板和下料桶的底板并伸入下料桶中，錐形倒料套的側壁底面固定有永磁鐵塊，豎直推動氣缸的推桿的端部固定有插接頭，插接頭插套在永磁鐵塊的底面具有的插孔中，插接頭吸附在永磁鐵塊上。

本發明的突出效果是：

與現有技術相比，它可以自動將下料桶中的原料自動下料，其效果好，無需人工抓取，非常方便。

附圖說明：

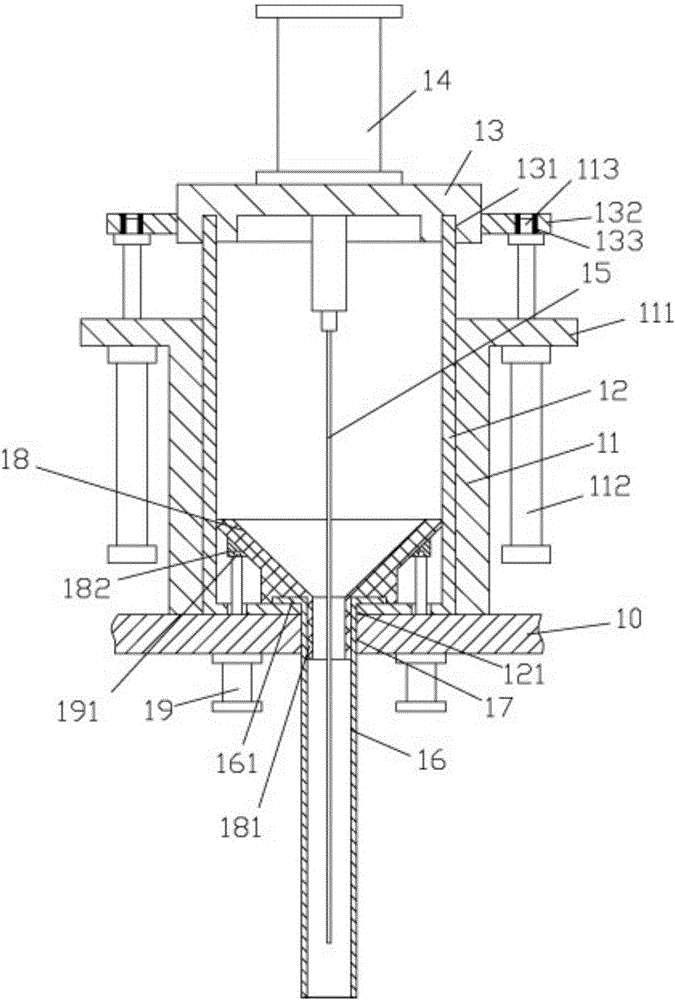

圖1是本發明的結構示意圖；

圖2是圖1的局部放大圖。

具體實施方式：

實施例，見如圖1至圖2所示，一種制鞋鞋帶穿線套自動下料桶裝置，包括連接板10，所述連接板10的頂面固定有套筒11，下料桶12插套在套筒11中，下料桶12的頂部蓋合有上蓋體13，上蓋體13的頂面中部具有推料氣缸14，推料氣缸14的推桿豎直向下穿過上蓋體13并固定有軟質桿15，下料桶12的底板中部具有豎直通孔121，下料管16的上端穿過豎直通孔121，下料管16的頂端外側壁具有向外徑向延伸的延伸邊161，延伸邊161固定在下料桶12的底板的頂面上，下料管16的下端穿過連接板10的下料通孔17，軟質桿15插套在下料管16中。

進一步的說，所述上蓋體13的底面具有環形卡槽131，下料桶12的頂部插套在環形卡槽131中，上蓋體13的外側壁上固定有凸起連接塊132，套筒11的頂部外側壁上具有向外徑向延伸的連接環體111，連接環體111的底面固定有提升氣缸112，提升氣缸112的推桿豎直向上穿過連接環體111并固定有凸起頭113，凸起連接塊132中具有的插孔中插套有永磁鐵環133，永磁鐵環133的外側壁固定在插孔的內側壁上，凸起頭113插套并吸附在永磁鐵環133上。

進一步的說，所述下料桶12中放置有錐形倒料套18，錐形倒料套18插套在下料桶12中，錐形倒料套18的底部具有向下延伸的延伸套管181，延伸套管181插套在下料管16中。

進一步的說，所述連接板10的底面固定有多個豎直推動氣缸19，豎直推動氣缸19的推桿豎直向上穿過連接板10和下料桶12的底板并伸入下料桶12中，錐形倒料套18的側壁底面固定有永磁鐵塊182，豎直推動氣缸19的推桿的端部固定有插接頭191，插接頭191插套在永磁鐵塊182的底面具有的插孔中，插接頭191吸附在永磁鐵塊182上。

工作原理：將原料倒入下料桶12中，通過上蓋體13蓋合，同時，通過提升氣缸112的推桿的凸起頭113插套并吸附在永磁鐵環133上實現固定，通過提升氣缸112的推桿上下推動，可以實現上蓋體13的蓋合，而通過推料氣缸14的推桿上下拉動可以實現軟質桿15的抽動，防止下料管16中的物料堵塞，保證輸送暢通。

而通過豎直推動氣缸19的推桿推動，實現錐形倒料套18的上下移動，同樣實現下料桶12中的物料的運動，使得不會堵塞下料管16。

最后，以上實施方式僅用于說明本發明，而并非對本發明的限制，有關技術領域的普通技術人員，在不脫離本發明的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本發明的范疇，本發明的專利保護范圍應由權利要求限定。
