本發明涉及騎行器具技術領域，具體地，涉及一種殺菌防護手套。

背景技術：

騎行作為一種有益身體健康的體育運動，越來越多地受到大家的喜愛并參與其中，對于騎行的人來說，一副好的防護手套是非常有必要的。在騎行中，手和車輛把手之間容易產生熱量和濕氣，這就容易滋生一些細菌，例如金色葡萄球菌，并且現有的很多手套中含有聚酯，而金色葡萄球菌屬于非常“留戀”聚酯的菌種。并且隨著時間的推移，這些細菌會嚴重影響騎行者的手部健康，導致騎行者的手部患上皮膚病；如果騎行者的手部上存在有未愈合的傷口，這些細菌會導致騎行者的手部受到化膿感染而引起嚴重后果。

技術實現要素：

本發明的目的在于提供一種殺菌防護手套，旨在解決現有技術中防護手套與車輛把手之間產生的細菌會影響騎行者的手部健康的問題。

為解決上述技術問題，本發明的技術方案是：提供一種殺菌防護手套，包括：用于包裹車輛把手的套體；手套本體，手套本體與套體連接并位于套體內用于抓握車輛把手；紫外殺菌構件，紫外殺菌構件設置在套體與手套本體之間。

可選地，殺菌防護手套還包括透光部，透光部嵌設在手套本體上，且透光部與紫外殺菌構件相對設置。

可選地，透光部采用柔性透明材質制成。

可選地，紫外殺菌構件包括第一紫外殺菌部和第二紫外殺菌部，第一紫外殺菌部設置在手套本體的上側，第二紫外殺菌部設置在手套本體的下側且靠近手套本體的大拇指指套處。

可選地，透光部與第一紫外殺菌部正對設置。

可選地，透光部包括第一透光部和第二透光部，第一透光部嵌設在手套本體與手背接觸的側面上，第一透光部與第一紫外殺菌部正對設置，第二透光部嵌設在手套本體的大拇指指套上，第二透光部與第二紫外殺菌部正對設置。

可選地，殺菌防護手套還包括電源部、控制部和感應裝置，控制部與電源部電連接，感應裝置設置在手套本體上，感應裝置與電源部電連接，且感應裝置與控制部通信連接以感應判定騎行者的手部是否位于手套本體內，紫外殺菌構件與控制部電連接。

可選地，感應裝置為紅外傳感器。

可選地，殺菌防護手套還包括觸點按鈕，觸點按鈕設置在手套本體的與手心接觸的側面上，且觸點按鈕連接在電源部與控制部之間的連接電路上以控制電源部與控制部之間的電路導通或斷開。

可選地，殺菌防護手套還包括電源部和觸點按鈕，紫外殺菌構件與電源部通過連接線電連接，觸點按鈕設置在手套本體的與手心接觸的側面上，且觸點按鈕連接在連接線形成的電路上以控制該電路導通或斷開。

本發明中，在騎行者停止騎行時候，騎行者控制紫外殺菌構件啟動工作從而對套體與車輛把手之間滋生的細菌進行殺菌消毒，當騎行者再次進行騎行運動時候，便控制紫外殺菌構件停止殺菌工作，從而保護騎行者的手部不會受紫外殺菌構件所產生的紫外線的傷害。因此，通過在車輛把手上應用該殺菌防護手套進行殺菌消毒，確保騎行者的手部不會在騎行過程中受到細菌感染的威脅，保護騎行者的手部健康。

附圖說明

圖1是本發明的殺菌防護手套的第一實施例的俯視結構示意圖；

圖2是圖1的仰視結構示意圖；

圖3是本發明的殺菌防護手套的第二實施例的俯視結構示意圖；

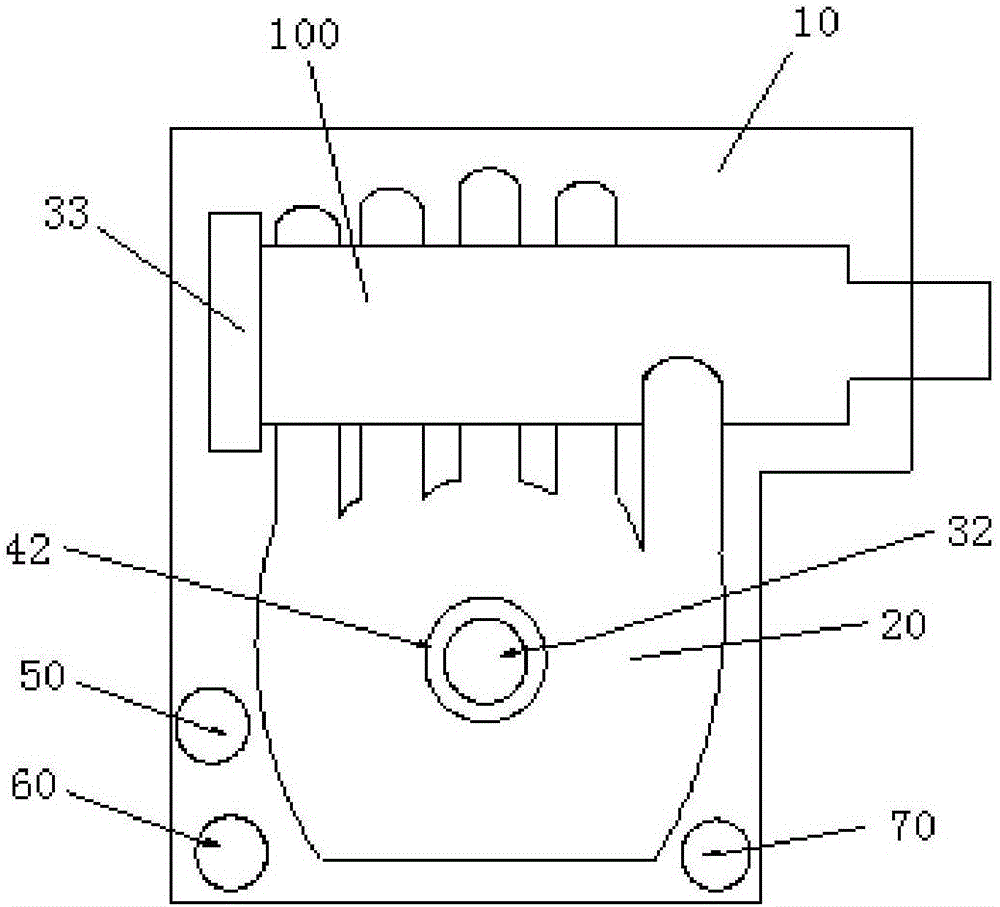

圖4是圖3的仰視結構示意圖。

在附圖中：

10、套體； 20、手套本體；

31、第一紫外殺菌部； 32、第二紫外殺菌部；

41、第一透光部； 42、第二透光部；

50、電源部； 60、控制部；

70、感應裝置； 100、車輛把手；

33、第三紫外殺菌部。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者間接在該另一個元件上。當一個元件被稱為“連接于”另一個元件，它可以是直接連接到另一個元件或者間接連接至該另一個元件上。

還需要說明的是，本實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

如圖1和圖2所示，本發明的第一實施例的殺菌防護手套包括套體10、手套本體20和紫外殺菌構件，套體10用于包裹車輛把手100，手套本體20與套體10連接并位于套體10內用于抓握車輛把手100，紫外殺菌構件設置在套體10與手套本體20之間。

騎行者將該殺菌防護手套安裝在騎行的車輛的車輛把手100上，例如自行車或者摩托車，將套體10完全包裹車輛把手100，并且騎行者將手穿戴在手套本體20內能夠握住車輛把手100以控制車輛的前進方向。在騎行者停止騎行時候，騎行者控制紫外殺菌構件啟動工作從而對套體10與車輛把手100之間滋生的細菌進行殺菌消毒，當騎行者再次進行騎行運動時候，便控制紫外殺菌構件停止殺菌工作，從而保護騎行者的手部不會受紫外殺菌構件所產生的紫外線的傷害。因此，通過在車輛把手100上應用該殺菌防護手套進行殺菌消毒，確保騎行者的手部不會在騎行過程中受到細菌感染的威脅，保護騎行者的手部健康。

在本發明中，紫外殺菌構件可以通過連接外部電源以提供電能進行工作，并騎行者通過設置在外部的控制開關對紫外殺菌構件進行啟動或關閉；或者也可以通過控制自動化設計使得紫外殺菌構件對套體10內滋生的細菌進行全自動殺菌消毒。

進一步地，第一實施例的殺菌防護手套還包括透光部(在第一實施例中，透光部形成一塊整體的透光區域)，透光部嵌設在手套本體20上，且透光部與紫外殺菌構件相對設置，優選地，紫外殺菌構件采用紫外光燈，此時紫外光燈的光路中心軸線可以不穿過透光部的中心而與透光部的中心偏心設置；也可以是紫外光燈與透光部正對地設置，即此時紫外光燈的光路中心軸線穿過透光部的中心。這樣，紫外殺菌構件所產生的殺菌紫外光能夠透過透光部照射進手套本體20內進行殺菌消毒，從而達到更加徹底的殺菌消毒效果。為保證殺菌防護手套的柔軟舒適性，因而透光部采用柔性透明材質制成，例如采用柔性透明塑料薄膜制成，或者采用柔性透明硅膠制成，當然還可以采用其他柔性透明的復合材料制成。

在第一實施例中，紫外殺菌構件包括第一紫外殺菌部31和第二紫外殺菌部32，第一紫外殺菌部31設置在手套本體20的上側以用于對于騎行者的手背所對應的位置進行殺菌處理，第二紫外殺菌部32設置在手套本體20的下側以用于對與騎行者的掌心所對應的位置進行殺菌處理；并且，透光部與第一紫外殺菌部31、第二紫外殺菌部32相對設置。這樣，殺菌防護手套應用第一紫外殺菌部31對套體10與手套本體20的上側表面之間的區域空間進行殺菌消毒，并且通過將第一紫外殺菌部31所產生的殺菌紫外光通過透光部照射手套本體20內部進行殺菌消毒；而應用第二紫外殺菌部32從騎行者的掌心對應位置處向手套本體20的對應外側以及對應的內部空間位置進行殺菌消毒，達到套體10內全方位區域空間殺菌消毒的目的。此外，本實施例的殺菌構件還包括第三紫外殺菌部33，第三紫外殺菌部33安裝在車輛把手100的末端上，第三紫外殺菌部33用于對車輛把手100的表面進行殺菌處理，從而更加全面地達到殺菌消毒的目的。

為了實現該殺菌防護手套能夠自動控制地對套體10內、車輛把手100以及手套本體20等區域空間所存在的細菌進行殺菌消毒，因此第一實施例的殺菌防護手套還包括電源部50、控制部60和感應裝置70，此時電源部50安裝在套體10上，且優選地設置在套體10的內側。控制部60與電源部50通過電源線電連接形成電路回路，感應裝置70設置在手套本體20上，感應裝置70與電源部50通過導電線電連接，且感應裝置70與控制部60通信連接以感應判定騎行者的手部是否位于手套本體20內(感應裝置70與控制部60之間可以是通過數據傳輸線實現通信連接，還可以是無限信號發射與接受實現無線信號通信連接)，優選地，感應裝置70為紅外傳感器，并且第一實施例中的紅外傳感器安裝在手套本體20的開口邊緣處。第一實施例的紫外殺菌構件與控制部60電連接。當騎行者進行騎行過程中，騎行者的手部始終位于手套本體20內，此時紅外傳感器感應到騎行者的手部位于手套本體20內，并將該檢測結構傳輸給控制部60，因而控制部60控制第一紫外殺菌部31及第二紫外殺菌部32停止工作。當騎行者停止騎行并且將手部抽離手套本體20之后，紅外傳感器檢測到騎行者的手部離開手套本體20，此時紅外傳感器將檢測到的手部離開手套本體20的信號傳輸給控制部60，然后控制部60控制第一紫外殺菌部31及第二紫外殺菌部32啟動工作以進行殺菌消毒。

在第一實施例中，應用控制部60對殺菌防護手套中的各個運行部件進行自動控制，因而工作人員在制作組裝該控制部60時候，預先在控制部60中寫入自動控制各個運行部件的邏輯工作關系的程序。在導通電源部50對各個運行部件進行工作過程中，當騎行者的手部位于手套本體20內，控制部60根據紅外傳感器檢測到手部的檢測結果，控制紫外殺菌構件停止工作；當騎行者停止騎行并且騎行者的手部離開了手套本體20之后，控制部60根據紅外傳感器的檢測結果，在手部離開之后的半個小時的時間內，控制部60控制紫外殺菌構件每間隔5分鐘照射20秒的頻率進行殺菌消毒，在半小時之后，控制部60則控制紫外殺菌構件每個1個小時照射20秒的頻率進行殺菌消毒，從而實現對車輛把手100、套體10以及手套本體20進行殺菌消毒。當然，預先寫入控制部60的控制程序也可以按照其他設計的殺菌消毒頻率進行工作，在此不做限定。

優選地，第一實施例中的控制部60為現有技術中技術成型且技術成熟的微型處理芯片，或者控制部60為現有技術中方便采購的PLC控制元件，又或者是現有技術中微型中央處理器MCU。

為了進一步確保當騎行者進行騎行并且將手部放置在手套本體20內之后能夠保持紫外殺菌構件停止工作，從而徹底消除紫外殺菌構件由于控制部60的工作故障而繼續產生紫外光對騎行者的手部造成傷害，因此，殺菌防護手套還包括觸點按鈕(未圖示)，觸點按鈕設置在手套本體20的與手心接觸的側面上，當騎行者的手部握住車輛把手100時候，騎行者的手部手心即可按壓下觸點按鈕，當騎行者的手部放開觸點按鈕之后觸點按鈕恢復初始狀態，且觸點按鈕連接在電源部50與控制部60之間的連接電路上以控制電源部50與控制部60之間的電路導通或斷開。在第一實施例中，觸點按鈕保持常閉合狀態，即電源部50和控制部60之間處于常導通狀態，從而使得第一紫外殺菌部31和第二紫外殺菌部32平時即處于常殺菌消毒的工作狀態。當騎行者的手部穿戴進手套本體20時候，一方面通過紅外傳感器進行檢測手部并通過控制部60控制第一紫外殺菌部31及第二紫外殺菌部32停止工作，另一方面，當騎行者的手部手心按壓觸點按鈕之后，電源部50與控制部60之間的電路線路便形成斷路而使得紫外殺菌構件因斷電而停止工作。

如圖3和圖4所示，其示出了本發明的第二實施例的結構示意圖。與第一實施例相比較，第二實施例具有以下不同之處。在第二實施例的殺菌防護手套中，透光部包括第一透光部41和第二透光部42(在第二實施例中，透光部形成與第一紫外殺菌部31、第二紫外殺菌部32分別相對應的多個透光區域)；第一透光部41嵌設在手套本體20與手背接觸的側面上，第一透光部41與第一紫外殺菌部31正對設置，即第一紫外殺菌部31照射出的紫外光線的中心軸線穿過第一透光部41的中心；第二透光部42嵌設在手套本體20的與掌心接觸的側面上，第二透光部42與第二紫外殺菌部32正對設置，即第二紫外殺菌部32照射出的紫外光線的中心軸線穿過第二透光部42的中心。也就是說，在第二實施例中，不僅通過第一紫外殺菌部31對手套本體20內存在的細菌進行殺菌消毒，并且通過第二紫外殺菌部32所產生的紫外光由手套本體20的與掌心對應的手套本體20的側面上嵌設的第二透光部42對手套本體20內的細菌進行殺菌消毒。此外，在第二實施例中的紅外傳感器安裝在手套本體20的靠近小拇指指套處。除上述結構不同之外，第二實施例的其余結構及功能與第一實施例均相同，在此不再贅述。

在另一種可行的實施方式中，由于人體皮膚中能夠產生吸收紫外線的黑色素，因而人體皮膚接觸適量的紫外光不會受到實質性的傷害(但皮膚無法經受大量強烈的紫外光照射)。基于此，與第一實施例的殺菌防護手套相比較，該實施方式的殺菌防護手套中實現對第一紫外殺菌部31和第二紫外殺菌部32進行控制的元件組成僅僅包括電源部50和觸點按鈕，紫外殺菌構件與電源部50通過連接線電連接，觸點按鈕設置在手套本體20的與手心接觸的側面上，且觸點按鈕連接在連接線形成的電路上以控制該電路導通或斷開。相同地，觸點按鈕保持常閉合狀態，即電源部50和控制部60之間處于常導通狀態，從而使得第一紫外殺菌部31和第二紫外殺菌部32平時即處于常殺菌消毒的工作狀態。當騎行者的手部手心按壓觸點按鈕之后，電源部50與控制部60之間的電路線路便形成斷路而使得紫外殺菌構件因斷電而停止工作。除上述結構不同之外，該實施方式的其余結構及功能與第一實施例均相同，在此不再贅述。

以上僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
