本實用新型屬于雨傘技術領域，涉及一種新型子母傘。

背景技術：

現有的雨傘罩呈近似球面體形狀，傘面較大的傘雖然遮擋風雨的效果較好，但是由于其過大的傘面因此整個雨傘臃腫不便，重量較大，因此使用的人較少，小傘雖然小巧玲瓏，卻被大多數人選用，但是遮雨效果較差，遇到大雨的時候就會出現背部及腳后跟淋濕的情況，如果兩人共用一只傘或背小孩背背包時，遮雨效果就更差了。為此申請人于2015年5月25日申請了一項專利名稱為一種子母傘專利號為2015203384249的實用新型專利，但是在使用過程中傘的收攏效果不好，每塊傘面無法做到統一進行。

技術實現要素：

為了克服現有技術的上述缺點，本實用新型提供一種新型子母傘，它具有遮雨效果好、結構簡單、不會臃腫不便且可以共多人共用的特點。

本實用新型解決其技術問題所采用的技術方案是：一種新型子母傘，該傘是通過延長普通傘的其中一部分傘體來實施的，具體左右對稱式延長加寬的片數和長寬度是根據需要而定，該傘在現有普通雨傘的基礎上加接了延長傘罩，延長傘罩由延長傘罩布和加接傘骨組成，延長傘罩布由普通雨傘上的傘布按需要以適當比例左右對稱式延長加寬，延長傘罩布下面由加接傘骨支撐，加接傘骨鉸接在需要延長的原傘骨的末端，延長傘布延長的長短和大小順著加接傘骨來延長加寬，在加接傘骨的兩個端頭之間架設有拉線，在每次開傘或收傘時延長傘罩均能統一進行開收。

本實用新型的有益效果是：使用時，延長傘罩會跟著傘體一起打開，而且在拉線的帶動下能夠保證延長傘罩各部分整齊劃一進行收攏或打開，增加了傘體某一側的遮雨面積，從而解決了多人同時打傘容易淋濕身體的情況，相較于大傘也降低了重量和耗材，增加了遮風擋雨部分的面積，提高了遮雨效果，收攏時，延長傘罩部分會與相接部分折疊方向相反朝內或是朝外折疊，從而避免收攏時傘布過長的問題，具有攜帶方便、實用性強等特點。

附圖說明

圖1是本實用新型結構示意圖；

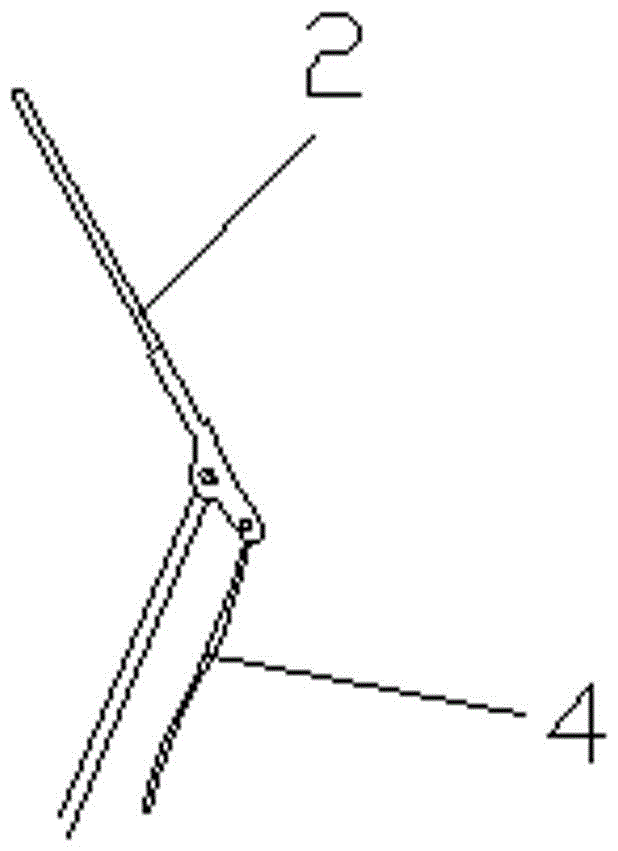

圖2是加接延長傘骨裝拉線的結構示圖；

圖3是本實用新型的腑視圖。

圖中：1-延長傘罩，2-加接傘骨，3-延長傘罩布，4-拉線。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

參見圖1～圖3，一種新型子母傘，該傘是通過延長普通傘的其中一部分傘體來實施的，具體左右對稱式延長加寬的片數和長寬度是根據需要而定，該傘在現有普通雨傘的基礎上加接了延長傘罩1，延長傘罩1由延長傘罩布3和加接傘骨2組成，延長傘罩布3由普通雨傘上的傘布按需要以適當比例左右對稱式延長加寬，延長傘罩布3下面由加接傘骨2支撐，加接傘骨2鉸接在需要延長的原傘骨的末端，延長傘布延長的長短和大小順著加接傘骨2來延長加寬，在加接傘骨2的兩個端頭之間架設有拉線4，在每次開傘或收傘時延長傘罩1均能統一進行開收。

使用時，延長傘罩1會跟著傘體一起打開，而且在拉線4的帶動下能夠保證延長傘罩1各部分整齊劃一進行收攏或打開，增加了傘體某一側的遮雨面積，從而解決了多人同時打傘容易淋濕身體的情況，相較于大傘也降低了重量和耗材，增加了遮風擋雨部分的面積，提高了遮雨效果，收攏時，延長傘罩1部分會與相接部分折疊方向相反朝內或是朝外折疊，從而避免收攏時傘布過長的問題，具有攜帶方便、實用性強等特點。
