本實用新型涉及噴霧太陽傘，具體地，涉及一種手持噴霧太陽傘。

背景技術：

受到地球溫室效應影響，全球夏天溫度不斷提高，因此人們在進行戶外活動經常會以大型帽子或手持遮陽器具來降低陽光的直接照射時間與機會，然而其降溫避暑的效果并不佳，不能很好地降低溫度，更不能增加濕度，達不到降溫避暑的實際效果，遠不能滿足人們戶外活動的實際需求。

基于上述不足，有人提出在戶外搭建固定的遮陽裝置，通過在其上安裝有霧化噴嘴來實現避暑降溫，但是其體積龐大，移動性能差，不能滿足人們行走過程的降溫避暑。

技術實現要素：

本實用新型提供一種太陽傘，以解決現有技術中太陽傘體積龐大，移動性能差的問題。

本實用新型的上述技術目的是采用如下技術方案予以實現：

一種噴霧太陽傘，包括傘柄、傘骨、傘帽、軟管和噴嘴，所述傘柄為中空管，其中可容納液體，其包括上下兩端，所述傘帽位于所述傘柄的上端，所述噴嘴設置在所述傘骨上，所述軟管連接所述噴嘴和所述傘柄，所述噴霧太陽傘還包括壓縮機構，所述壓縮機構將所述液體經傘柄中導入軟管后從噴嘴噴出。

所述壓縮機構包括設置在所述傘柄內部的活塞和彈性元件。

所述噴霧太陽傘還包括固定塊、拉繩和轉盤，所述固定塊位于所述傘柄內部的上端，所述彈性元件分別連接所述固定塊和所述活塞，所述轉盤位于所述傘柄的下端，所述拉繩連接所述轉盤與所述活塞。

所述轉盤上還設置有活動銷和扭匙。

所述噴嘴和所述軟管的個數為2個以上。

所述壓縮機構包括電池和鼓風機，所述電池和所述鼓風機設置在所述傘柄的下端。

本實用新型提供的噴霧太陽傘，具有體積小，方便攜帶和使用的優點。

本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過在說明書、權利要求書以及附圖中所特別指出的結構實現和獲得。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型提供的噴霧太陽傘的結構示意圖。

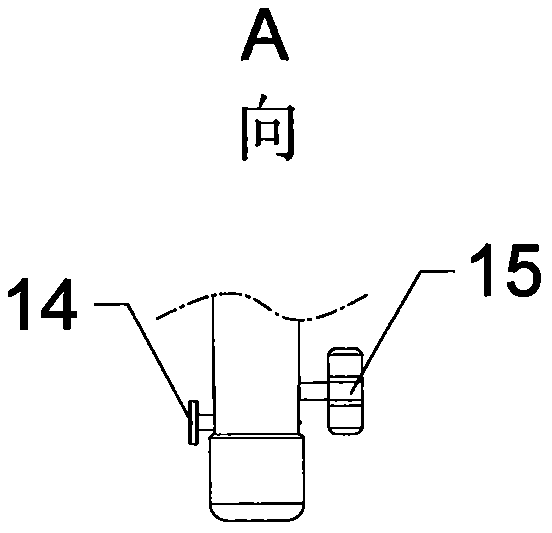

圖2是本實用新型提供的噴霧太陽傘手柄附近的局部示意圖。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

圖1是本實用新型提供的噴霧太陽傘的結構示意圖；圖2是本實用新型提供的噴霧太陽傘手柄附近的局部示意圖。如圖1和圖2所示，本實用新型的噴霧太陽傘100包括：傘柄1、傘布、滑塊3、傘骨4和傘帽6。其中，傘柄1為中空的金屬管，其可以容納液體。傘骨4上設置有軟管8和與軟管8連接的噴嘴9。軟管8一端與噴嘴9連接另一端與傘柄2連接。

傘柄1包括上下兩端，傘帽6可拆卸設置在傘柄1上端，下端上設置有把手15。傘柄1內部上下兩端之間設置有壓縮機構，壓縮機構用于壓縮容納在傘柄1之間的液體，使之從噴嘴9中霧化噴出。傘帽6用于密封存儲在傘柄1當中的液體

壓縮機構包括活塞11，與活塞11相連的彈性元件10，彈性元件10可帶動活塞11運動，在活塞11的推動下，傘柄1中容納的液體從噴嘴9中噴出。

具體地，傘柄1靠近上端的里面還設置有固定塊5，彈性元件10的一端設置在固定塊5上另一端與活塞11連接。

傘柄1上還設置有轉盤和拉繩12，拉繩的一端與活塞11連接，另一端與轉盤連接，轉盤和拉繩12用于克服彈性元件10的彈性力，將活塞11拉回到初始位置，轉盤上設置有扭匙15和活動銷14，活動銷14用于固定轉盤在任意位置，扭匙15與轉盤固定連接用于帶動轉盤收緊拉繩12。

本實用新型提供的噴霧太陽傘100，使用前打開活動銷14，轉換扭匙15，拉繩12帶動活塞11克服彈性元件10的作用力往下走。活塞11拉到一定位置后關閉活動銷14，然后打開傘帽6，往傘柄1流水，注滿水后蓋上傘帽6。使用時，僅需要打開活動銷14，在彈性元件10的作用下，活塞11從下往上運動推動傘柄1中容納的水使經過軟管8從噴嘴9噴出。

本實用新型中傘柄中容納的液體如水可以通過壓縮機構，優選地通過彈性的可往復運動的活塞壓縮其中的液體，使之從噴嘴中噴出?？商娲兀€可以是在把手中設置有電池和微型鼓風機通過往手柄中注入空氣使得活塞往上移動將水從手柄中導入軟管最終從噴嘴噴出。

本實用新型提供的噴霧太陽傘，解決了現有技術中噴霧太陽傘體積龐大，移動性能差的問題。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
