本實用新型涉及服裝領域，具體而言，涉及一種拒水衣服。

背景技術：

隨著人們生活水平的提高，大多數人都越來越喜歡戶外活動，也經常外出旅游、爬山等；而戶外活動經常遇到降雨降水等天氣，所以在最終情況下，對戶外活動外套的需求尤其是對具有拒水功能的外套的需求也逐漸增大；但是，目前市面上出售的外套大多數都不能滿足戶外活動的要求，尤其是拒水的要求。

同時，即使在平常生活中，也經常遇到出門忘記攜帶雨傘或者嫌攜帶雨傘麻煩、不方便而不愿意攜帶。這種情況下，就需要身穿的外套具有拒水的功能。

目前，市場上出售的大多數衣服，沒有拒水功能；即使部分衣服具有拒水功能，但是效果依然不理想。市面上的一部分衣服采用了拒水面料縫制，但是雨水容易在面料表面積聚成水滴，這類雖然具有了拒水的功能，但是效果依然達不到要求。

技術實現要素：

本實用新型提供了一種拒水衣服，旨在改善市面上出售的拒水衣服在使用的過程中滴在衣服上的雨水等不能較快的流走，從而造成了雨水聚集的問題。

本實用新型是這樣實現的：

一種拒水衣服，拒水衣服包括衣服主體、袖子和導水條，衣服主體和袖子由條狀拒水面料制成，導水條具有導水槽，導水條設置在拒水衣服的表面用于引導衣服表面水流的流向，條狀拒水面料與相鄰的條狀拒水布料層疊連接，條狀拒水面料被相鄰的且靠近頸部端的條狀拒水布料部分覆蓋。

進一步地，在本實用新型較佳的實施例中，衣服主體的條狀拒水面料在長度方向上與拒水衣服的門襟和所述背縫成25－75°的夾角。

進一步地，在本實用新型較佳的實施例中，衣服主體由第一區的條狀拒水面料和第二區的條狀拒水面料構成，位于第一區的條狀拒水面料靠近頸部，位于第一區條狀拒水面料和位于第二區條狀拒水面料在長度方向上成25－75°的夾角。

進一步地，在本實用新型較佳的實施例中，導水條設置在拒水衣服的領口部、頸部、腋部、肩部、袖子部、肋部、胸前部、門襟和背縫部中的至少一個部位。

進一步地，在本實用新型較佳的實施例中，胸前部的導水條與第一區條狀拒水面料傾斜角度一致。

進一步地，在本實用新型較佳的實施例中，胸前部的導水條與門襟和腋部的導水條連接。

進一步地，在本實用新型較佳的實施例中，肋部導水條和腋部的導水條連接，領口部的導水條與頸部的導水條、肩部的導水條、袖子部導水條依次連接。

進一步地，在本實用新型較佳的實施例中，導水條截面呈月牙形、V形或者U形。

進一步地，在本實用新型較佳的實施例中，各個導水條具有兩個連接部，兩個連接部位于導水槽的相對兩側，連接部與條狀拒水面料連接。

進一步地，在本實用新型較佳的實施例中，導水條由拒水材料制成。

本實用新型的有益效果是：本實用新型通過上述設計得到的拒水衣服，使用時，由于衣服采用條狀拒水面料，雨水或雨滴在防水面料上快速流動，并流到導水條中，并順著導水條快速的流走，并不會在衣服上積聚成滴，能保持衣服的干爽。

附圖說明

為了更清楚地說明本實用新型實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1提供的是本實用新型實施1的拒水衣服的正面示意圖；

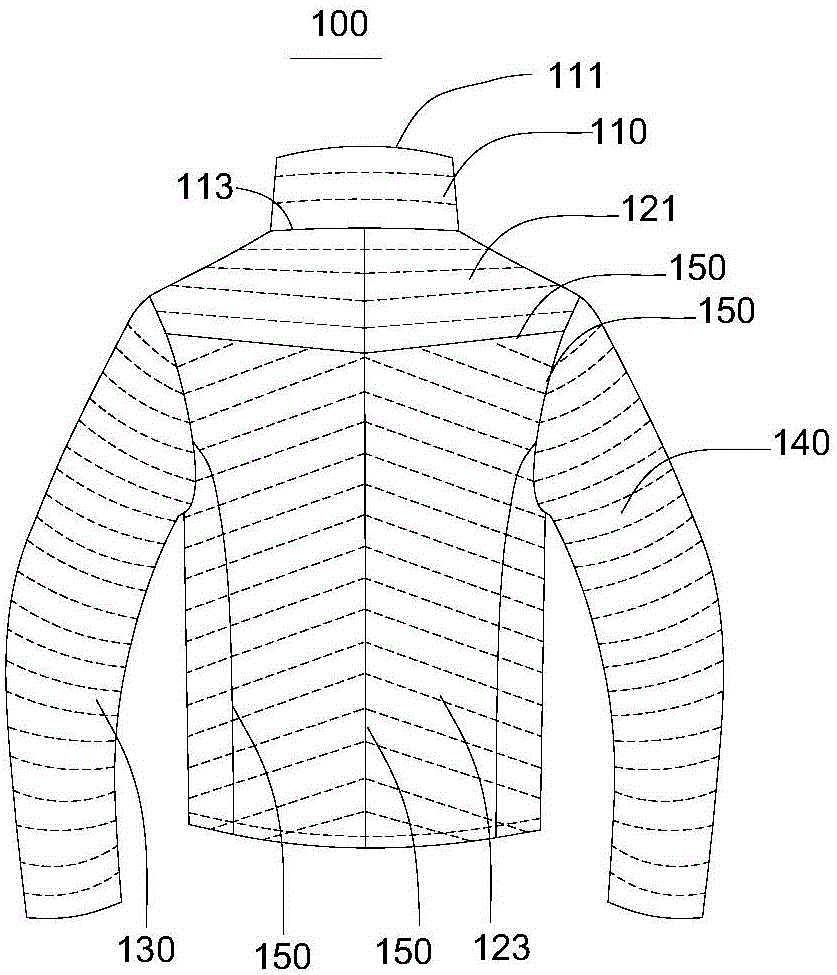

圖2提供的是本實用新型實施1的拒水衣服的背面示意圖；

圖3提供的是本實用新型實施1的條狀拒水面料層疊示意圖；

圖4提供的是本實用新型實施1的導水條的示意圖；

圖5提供的是本實用新型實施1的導水條與拒水面料連接示意圖；

圖6提供的是本實用新型實施2的導水條的示意圖；

圖7提供的是本實用新型實施2的拒水衣服的示意圖；

圖8提供的是本實用新型實施3的導水條的示意圖。

圖中標記分別為：

拒水衣服100；衣領110；領口111；頸部113；衣服主體120，320；第一區121；第二區123，322；門襟125；第一袖子140；第二袖子130；胸前口袋141；腰部口袋143；導水條150、250、350；連接部151、251、351；導水部153；側壁252；底壁253；導水面155、255、355；接觸面157、257、357；拒水面料200；第一面料210；第一面料下沿211；第二面料220；第二面料上沿221；第二面料下沿222；第三面料230；第三面料上沿231。

具體實施方式

為使本實用新型實施方式的目的、技術方案和優點更加清楚，下面將結合本實用新型實施方式中的附圖，對本實用新型實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本實用新型一部分實施方式，而不是全部的實施方式。基于本實用新型中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。因此，以下對在附圖中提供的本實用新型的實施方式的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施方式。基于本實用新型中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“長度”、“上”、“下”、“前”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“相連”、“連接”、等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

實施例1，

參照圖1至圖5所示，

本實施例提供一種拒水衣服100，該拒水衣服包括衣領110、衣服主體120、第一袖子140、第二袖子130、胸前口袋141、腰部口袋143和導水條150。

參見圖1、圖2和圖3，拒水衣服100由條狀拒水面料制成。拒水面料200采用層疊連接方式；圖3中A所指示的表面為面料的外表面，B所指示的表面為內表面；具體方式是第一面料210、第二面料220和第三面料230層疊，第一面料下沿211與第二面料上沿221連接，第二面料下沿222與第三面料上沿231連接。

需要說明的是，本實施例中所采用的條狀拒水面料包括但不限于聚酯纖維類、腈綸、氨綸、PVC類、和尼龍類防水面料。

條狀拒水面料經由拒水方法處理。處理方法如下：條狀防水面料在甘油三酯和脂肪酸制得的浸漬也中浸壓處理，壓力2.5MPa，帶液率70％－74％，烘干后面料在120－140℃恒溫處理2小時。

參照圖1和圖2，衣服主體120由胸腹部和背部拒水面料組成，衣服主體120包括第一區121和第二區123；靠近第一袖子140的第一區121和第二區123相連接，靠近第二袖子130的第一區121和第二區123相連接。衣領110與第一區121相連。

第一袖子140和第二袖子130分別設置在衣服主體120的兩側，第一袖子140和第二袖子130同樣也是由條狀拒水面料制成，條狀拒水面料在長度方向上與袖子的截面方向一致。

衣服主體120表面設置有胸前口袋141和腰部口袋143；胸前口袋141和腰部口袋143可以橫向開口也可以豎向開口；胸前口袋設置在胸前第二區123，腰部口袋設置在腰腹部第二區123。

拒水衣服100設置有門襟125；門襟125豎直設置，在門襟125處設置有拉鏈，拉鏈與拒水面料相連接；門襟125處所設置的拉鏈具有防水功能。

第一區121的條狀拒水面料在長度方向上與門襟125成75°夾角，并向上傾斜靠近衣領110；第二區123的條狀拒水面料在長度方向上與第一區121條狀拒水面料在長度方向上成25度夾角。

參照圖4和圖5，導水條150的截面呈月牙形槽狀結構；導水條150由彈性防水材料制成。導水條150包括連接部151、導水面155、接觸面157和導水部153；連接部151與條狀拒水面料連接，導水部153的接觸面157與另外的條狀拒水面料不完全貼合。

參照圖1和圖2，拒水衣服100的領口部、頸部、腋部、肩縫、肩胛部、袖子部、肋部、胸前部、門襟和背縫部設置有導水條150。

衣領110的領口111上沿設置有導水條150，該導水條圍繞領口111一圈設置。

在衣領110與第一區121連接處的頸部113也設置了導水條150，頸部113的導水條150設置的方向與領口111的導水條150一致；衣領110還設置有與衣領110條狀拒水面料長度方向垂直的側向的導水條150。領口111以及頸部113設置的導水條150與門襟125設置的導水條相連接。

衣領110的側向導水條150、肩部的導水條150、以及袖子的導水條150依次連接。腋部的導水條150與肩部的導水條150、第一袖子140和第二袖子130的導水條150連接，腋部的導水條150連接到肩部的導水條150和第一袖子140和第二袖子130的導水條150的連接處。

胸前部的導水條150設置在第一區121與第二區123的連接處；胸前部的導水條150與第一區121的條狀拒水面料方向一致；胸前部的導水條150一端與門襟的導水條150連接，一端與腋部的導水條150連接。

肋部的導水條150一端與腋部的導水條150連接，沿肋部向下設置。

下面參照圖2對拒水衣服100的背部做進一步說明。

背縫部的導水條150設置在背縫部；一端與頸部113的導水條150連接，沿背縫部向下設置。

背部的第一區121與第二區123的接縫處、第一袖子140與第一區121和第二區123連接處、第二袖子130與第一區121和第二區123的連接處分別設置有導水條150。第一區121與第二區123的接縫處的導水條150與第一區121的條狀拒水面料的傾斜角度一致，一端與背縫部的導水條150連接，一端與腋部的導水條150連接。

肋部的導水條150基本沿沿豎向設置，導水條150的一端與腋部的導水條150連接，沿著肋部向下設置。

雨滴或者水滴滴到拒水衣服100的表面，由于拒水衣服100采用的是條狀拒水面料，雨滴或者水滴就不會被拒水面料200吸收并向內浸潤。一般情況下，雨滴或者水滴滴到拒水面料200的表面，由于分子間作用力的原因，雨滴或者水滴容易積聚.但是本實施例中提供的拒水衣服100，由于采用條狀拒水面料制成，相鄰條狀拒水面料層疊設置，相鄰條狀拒水面料形成臺階狀，故雨滴或者水滴就不容易積聚。

當雨滴或者水滴滴到第一區121的防水面料上的時候，由于拒水衣服100采用條狀拒水面料，雨滴或者水滴難以積聚；而且在重力的作用下，雨滴或者水滴就會快速的流到胸前部的導水條150中，順著導水面155流走，并快速匯聚到門襟的導水條150中，并快速流出。

當雨滴或者水滴滴到第二區123的拒水面料200上的時候，同樣由于在重力等因素的作用下，雨滴或者水滴也能快速流到肋部的導水條150中，并順著導水條150流走，滴到地面上。

部分雨水也會在衣領110、肩部、第一袖子140和第二袖子130的導水條150中匯集，雨水沿著衣領110的側向的導水條150、肩部的導水條150、第一袖子140和第二袖子130的導水條150向下流走，并滴到地面。

如果是非拒水衣服，在下雨的時候，面料容易被雨水打濕，隨著水分的蒸發，會帶走使用者一部分的熱量，降低使用者的體溫，這樣對使用者的健康也是不利。而使用拒水衣服100，可以有效的防止被雨水淋濕，避免使用者熱量的流失，有利于保護使用的健康。

實施例2

參照圖6和圖7所示，

本實用新型實施例所提供的拒水衣服，其實現原理及產生的技術效果和實施例1相同，為簡要描述，本實施例未提及之處，可參考實施例1中相應內容。

通過上述設計得到的裝置已基本能滿足日常生活中防水拒水的使用，但本著進一步完善其功能的宗旨，設計者對該裝置進行了進一步的改良。

參見圖7，本實施例中，拒水衣服300添加了一具拒水帽子360；拒水帽子360設置在衣領310和第一區321的連接處，并與衣領310和第一區321連接。拒水帽子360與衣領310和第一區321的連接可以是直接縫制成一體；也可以把拒水帽子做成可拆卸連接的形式包括通過防水拉鏈與衣領310和第一區321連接，以及在衣服主體320和拒水帽子360上分別設置暗合扣，通過暗合扣連接。

在本實施例中，拒水帽子360具體采用拉鏈與衣服主體320的連接。

參見圖7，第一區321的條狀拒水面料在長度方向上與門襟成325度夾角，并向上傾斜靠近衣領310；第二區322的條狀拒水面料在長度方向上與第一區321條狀拒水面料在長度方向上成75度夾角(圖中為顯示)。

參照圖6，本實施例中的導水條250的截面呈“U”字型結構；導水條250由彈性防水材料制成。導水條250包括側壁252、底壁253和連接部251，側壁252和連接部251連接，底壁253包括導水面255和接觸面257。連接部251與拒水衣服300的拒水面料200連接，底壁253的接觸面257與另外的條狀拒水面料貼合。

當遇到下雨等天氣是，可以將拒水帽子360帶上，避免頭部被雨水淋濕，可以有效的保護使用者的健康尤其是敏感的頭部。同時，即使是在晴天，當陽光強烈的時候，使用者也可以戴上拒水帽子360，防止皮膚被曬傷。

實施例3

參照圖8所示，

本實用新型實施例所提供的拒水衣服，其實現原理及產生的技術效果和實施例1相同，為簡要描述，本實施例未提及之處，可參考實施例1中相應內容。

通過上述設計得到的裝置已基本能滿足日常生活中防水拒水的使用，但本著進一步完善其功能的宗旨，設計者對該裝置進行了進一步的改良。

本實施例中的導水條350的截面呈“V”字型結構；導水條350由彈性防水材料制成。導水條350包括接觸面357、導水面355和連接部351。連接部351與接觸面357連接，雨水在導水面355間流動。拒水面料200通過連接部351與拒水衣服100的拒水面料200連接。

以上所述僅為本實用新型的優選實施方式而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
