本實用新型涉及電子信息屏蔽技術領域，特別涉及一種用于防范電子信息盜取的卡片夾。

背景技術：

隨著社會不斷向前發展和進步，伴隨著智能IC卡產業的不斷向前發展。然而，在銀行金融行業中小額資金電子支付和大額資金電子支付已經成為人們?nèi)粘Ｉ钪斜厝悔厔荨＠纾撼鞘幸豢ㄍɑ蛐@一卡通。在資金電子支付過程中很容易出現支付安全問題越來越嚴重。例如：隨身攜帶銀行卡無緣無故被扣錢或被盜刷等現象。此現象主要是因一些不法分子利用可發射無線信號的專用的讀卡器，利用靠近攜帶銀行卡的消費者，盜取消費者的銀行卡內的數據信息。這些重要的身份證、銀行卡、存儲卡一般都是放置在錢包或卡片夾中。因此對卡片夾在防止內部的電子卡的電子信息被盜方面做必要的防護設計，提升卡片夾的功能。

技術實現要素：

本實用新型的目的在于解決上述不足，提供一種用于防范電子信息盜取的卡片夾，具有設計簡單、使用方便、屏蔽效果好的特點。

本實用新型所解決的技術問題可以采用以下技術方案來實現：

一種用于防范電子信息盜取的卡片夾，包括位于外部的封套及位于所述封套內的卡片夾層，所述卡片夾層一側與所述封套內表面中部位置固定安裝，所述卡片夾層由若干用于容納卡片的卡片袋構成，所述封套由皮套層、位于所述皮套層內表面一側的塑料薄膜夾層及位于所述皮套層內表面另一側的屏蔽膜層構成，所述皮套層與所述塑料薄膜夾層密封連接，所述皮套層橫向尺寸為150mm～160mm，所述皮套層縱向尺寸為100mm～110mm，所述塑料薄膜夾層橫向尺寸為60mm，所述塑料薄膜夾層縱向尺寸為90mm，所述皮套層與所述塑料薄膜夾層之間設有一屏蔽卡，所述屏蔽卡由位于上下兩面的PVC卡基和位于兩個所述PVC卡基之間的線路板構成，所述線路板內設有一屏蔽電路，所述屏蔽電路包括高頻信號發生器、信號收發天線及選頻電路，所述屏蔽膜層由屏蔽膜及絕緣層構成，所述屏蔽膜由導電或?qū)Т挪牧现瞥桑銎帘文ず穸瘸叽鐬?.6μm，所述絕緣層覆蓋于所述屏蔽膜上表面，所述屏蔽膜位于所述絕緣層與所述皮套層內側面之間，所述屏蔽膜橫向尺寸和縱向尺寸均大于所述卡片袋橫向尺寸和縱向尺寸。

所述皮套層橫向尺寸為155mm，所述皮套層縱向尺寸為105mm。

所述屏蔽膜由銅鋁合金材料通過熱塑成型制成。

所述絕緣層由滌綸材料制成。

本實用新型與現有技術相比具有如下突出優點和效果：本實用新型通過優化設計，采用雙重屏蔽結構，提高了卡片夾的信號屏蔽效果，結合屏蔽卡可以形成屏蔽干擾信號，結合屏蔽膜層可以完成對卡片夾內卡片進行信號隔絕，具有設計簡單、使用方便、屏蔽效果好的特點。

附圖說明

圖1為本實用新型實施例的整體剖視結構示意圖；

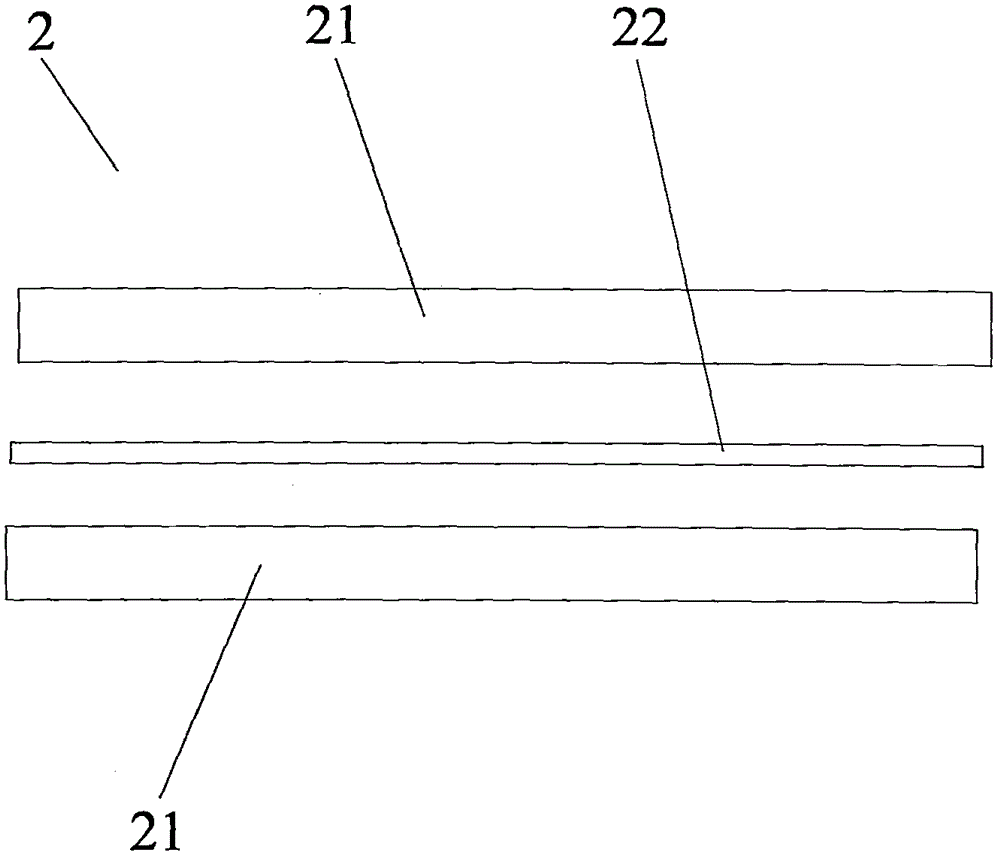

圖2為本實用新型實施例的屏蔽卡分解結構示意圖；

圖3為本實用新型實施例的屏蔽電路控制結構示意圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1至圖3所示，本實用新型提供的一種用于防范電子信息盜取的卡片夾，包括位于外部的封套1及位于封套1內的卡片夾層3，卡片夾層3一側與封套1內表面中部位置固定安裝，卡片夾層3由若干用于容納卡片的卡片袋構成，封套1由皮套層11、位于皮套層11內表面一側的塑料薄膜夾層12及位于皮套層11內表面另一側的屏蔽膜層13構成，皮套層11由皮革材料或真皮材料制成，皮套層11與塑料薄膜夾層12密封連接，皮套層11橫向尺寸為150mm～160mm，皮套層11縱向尺寸為100mm～110mm，塑料薄膜夾層12橫向尺寸為60mm，塑料薄膜夾層12縱向尺寸為90mm，結合合理尺寸范圍，方便存放標準卡片，皮套層11與塑料薄膜夾層12之間設有一屏蔽卡2，結合塑料薄膜夾層12的密封設計，避免屏蔽卡2出現掉落，同時降低了厚度尺寸，具有良好的外觀美感度，屏蔽卡2由位于上下兩面的PVC卡基21和位于兩個PVC卡基21之間的線路板22構成，線路板22內設有一屏蔽電路23，屏蔽電路23包括高頻信號發生器232、信號收發天線231及選頻電路233，當外界出現讀取設備時，信號收發天線231會自動感應到外界的無線電源信號，從而形成共振，產生磁通量，獲取電源能力激發高頻信號發生器232，產生高頻干擾信號，通過選頻電路233選取發生信號，在經過信號收發天線231發射高頻干擾信號，從而達到信號屏蔽的效果，避免內部信息的泄露，屏蔽膜層13由屏蔽膜131及絕緣層132構成，屏蔽膜131由導電或?qū)Т挪牧现瞥桑闷帘文?31材質具有的抗電磁波及屏蔽電磁波的特性，從而達到阻隔讀取設備的無線讀取，屏蔽膜131厚度尺寸為3.6μm，該尺寸具有良好的韌性和強度，絕緣層132覆蓋于屏蔽膜131上表面，屏蔽膜131位于絕緣層132與皮套層11內側面之間，屏蔽膜131橫向尺寸和縱向尺寸均大于卡片袋橫向尺寸和縱向尺寸，可以完成全面覆蓋屏蔽，提高屏蔽效果。

進一步，本實用新型皮套層11橫向尺寸為155mm，皮套層11縱向尺寸為105mm。

進一步，本實用新型屏蔽膜131由銅鋁合金材料通過熱塑成型制成，使其具有良好的強度和韌性。

進一步，本實用新型絕緣層132由滌綸材料制成，采用柔性材料，可以增加手感，同時對內部屏蔽膜131具有良好的保護作用。

本實用新型通過優化設計，采用雙重屏蔽結構，提高了卡片夾的信號屏蔽效果，結合屏蔽卡可以形成屏蔽干擾信號，結合屏蔽膜層可以完成對卡片夾內卡片進行信號隔絕，具有設計簡單、使用方便、屏蔽效果好的特點。

由技術常識可知，本實用新型可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在本實用新型范圍內或在等同于本實用新型的范圍內的改變均被本實用新型包含。
