本發明涉及寶石串珠技術領域，更具體地說，特別涉及一種寶石串珠機。

背景技術：

寶石在加工完成之后會根據需要進行串珠，目前，基本采用手工串珠，無任何輔助設施，由于一串珠寶少則十幾個，多則上百個，每個串后的珠寶也需要手工捋起來，非常不便，同時效率低下。因此，設計一種結構簡單、效率高的寶石串珠機是本領域技術人員所研究的方向之一。

技術實現要素：

本發明的目的在于提供一種結構簡單、效率高的寶石串珠機。

為了達到上述目的，本發明采用的技術方案如下：

一種寶石串珠機，包括u形框架、底板、第一轉動輥、第二轉動輥、電機、第一皮帶傳動機構、第二皮帶傳動機構、第一轉軸、第二轉軸、開關和l形固定板；所述底板安裝于u形框架的一端，所述第一轉動輥通過第一轉軸橫向安裝于u形框架上，所述第二轉動輥通過第二轉軸橫向安裝于u形框架上，所述第一轉動輥和第二轉動輥并列設置，所述第一轉動輥和第二轉動輥之間具有間隙，所述電機通過l形固定板安裝于底板上，所述開關安裝于底板上且該開關用于控制電機的啟閉，所述電機的輸出軸通過第一皮帶傳動機構與第一轉軸的端部連接，所述第一轉軸還通過第二皮帶傳動機構與第一轉軸的端部連接。

進一步地，所述第一皮帶傳動機構包括第一皮帶輪、第一皮帶和第二皮帶輪，所述第一皮帶輪安裝于電機的輸出軸，所述第二皮帶輪安裝于第一轉軸的端部，所述第一皮帶連接在第一皮帶輪和第二皮帶輪之間；所述第二皮帶傳動機構包括第三皮帶輪、第四皮帶輪和第二皮帶，所述第三皮帶輪安裝于第一轉軸上，所述第四皮帶輪安裝于第二轉軸上，所述第二皮帶連接在第三皮帶輪和第四皮帶輪之間。

與現有技術相比，本發明的優點在于：本發明在使用時，將待串的寶石置于u形框架內，開啟開關，電機工作，通過皮帶傳動機構帶動兩個轉動輥同方向轉動，然后手工將待串的寶石一個個穿在線上，每串一個寶石，在兩個轉動輥的轉動作用下可自動捋直，非常方便，且效率高。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明所述寶石串珠機的俯視圖。

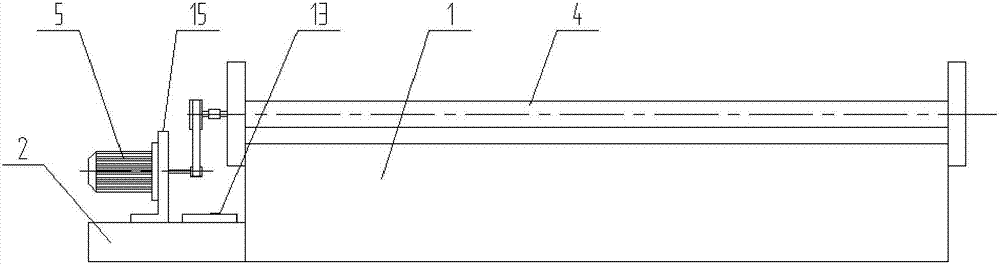

圖2是本發明所述寶石串珠機的主視圖。

附圖標記說明：1、u形框架，2、底板，3、第一轉動輥，4、第二轉動輥，5、電機，6、第一皮帶輪，7、第一皮帶，8、第二皮帶輪，9、第三皮帶輪，10、第四皮帶輪，11、第二轉軸，12、第一轉軸，13、開關，14、第二皮帶，15、l形固定板。

具體實施方式

下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。

參閱圖1和圖2所示，本發明提供一種寶石串珠機，包括u形框架1、底板2、第一轉動輥3、第二轉動輥4、電機5、第一皮帶傳動機構、第二皮帶傳動機構、第一轉軸12、第二轉軸11、開關13和l形固定板15。

其中，所述底板2安裝于u形框架1的一端，所述第一轉動輥3通過第一轉軸12橫向安裝于u形框架1上，所述第二轉動輥4通過第二轉軸11橫向安裝于u形框架1上，所述第一轉動輥3和第二轉動輥4并列設置，所述第一轉動輥3和第二轉動輥4之間具有間隙，間隙的距離應該小于待串的珠寶直徑。

所述電機5通過l形固定板15安裝于底板2上，所述開關13安裝于底板2上且該開關13用于控制電機5的啟閉，所述電機5的輸出軸通過第一皮帶傳動機構與第一轉軸12的端部連接，所述第一轉軸12還通過第二皮帶傳動機構與第一轉軸12的端部連接。

具體的，所述第一皮帶傳動機構包括第一皮帶輪6、第一皮帶7和第二皮帶輪8，所述第一皮帶輪6安裝于電機5的輸出軸，所述第二皮帶輪8安裝于第一轉軸12的端部，所述第一皮帶7連接在第一皮帶輪6和第二皮帶輪8之間。

具體的，所述第二皮帶傳動機構包括第三皮帶輪9、第四皮帶輪10和第二皮帶14，所述第三皮帶輪9安裝于第一轉軸12上，所述第四皮帶輪10安裝于第二轉軸11上，所述第二皮帶14連接在第三皮帶輪9和第四皮帶輪10之間。

本發明在使用時，將待串的寶石置于u形框架1內，開啟開關13，電機5工作，通過皮帶傳動機構帶動兩個第一轉動輥3和第二轉動輥4同方向轉動，然后手工將待串的寶石一個個穿在線上，每串一個寶石，在兩個轉動輥的轉動作用下可自動捋直，非常方便，且效率高。

雖然結合附圖描述了本發明的實施方式，但是專利所有者可以在所附權利要求的范圍之內做出各種變形或修改，只要不超過本發明的權利要求所描述的保護范圍，都應當在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種寶石串珠機，包括U形框架、底板、第一轉動輥、第二轉動輥、電機、第一皮帶傳動機構、第二皮帶傳動機構、第一轉軸、第二轉軸、開關和L形固定板；所述底板安裝于U形框架的一端，所述第一轉動輥通過第一轉軸橫向安裝于U形框架上，所述第二轉動輥通過第二轉軸橫向安裝于U形框架上，所述第一轉動輥和第二轉動輥并列設置，所述第一轉動輥和第二轉動輥之間具有間隙，所述電機通過L形固定板安裝于底板上，所述開關安裝于底板上且該開關用于控制電機的啟閉，所述電機的輸出軸通過第一皮帶傳動機構與第一轉軸的端部連接，所述第一轉軸還通過第二皮帶傳動機構與第一轉軸的端部連接。本發明具有結構簡單和效率高的優點。

技術研發人員：董志東
受保護的技術使用者：梧州市東麟寶石機械有限公司
技術研發日：2017.02.27
技術公布日：2017.07.14
