本發明涉及一種烘干裝置，尤其涉及一種皮鞋烘干裝置。

背景技術：

皮鞋是指以天然皮革為鞋面，以皮革或橡膠、塑料、pu發泡、pvc等為鞋底，經縫绱、膠粘或注塑等工藝加工成型的鞋類。皮鞋透氣、吸濕，具有良好的衛生性能，是各類鞋靴中品位最高的鞋。

制造皮鞋工廠大多都是傳統的方式烘干皮鞋，烘干效率低，難以保證皮鞋均勻受熱，從而易導致皮鞋質量大打折扣，縮短皮鞋使用壽命，烘干裝置難以檢修更換零件，使用壽命短，不易市場推廣使用的缺點，因此亟需研發一種皮鞋受熱均勻和皮鞋烘干效率高的皮鞋烘干裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服傳統的方式烘干皮鞋，烘干效率低，難以保證皮鞋均勻受熱，從而易導致皮鞋質量大打折扣，縮短皮鞋使用壽命，烘干裝置難以檢修更換零件，使用壽命短，不易市場推廣使的缺點，本發明要解決的技術問題是提供一種皮鞋烘干裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種皮鞋烘干裝置，包括有箱門、扣件、合頁、轉動裝置、鞋楦、紅外線燈、第一連接桿、環扣、第一彈性件、t形桿、旋轉裝置和箱體，箱體底部通過合頁連接有箱門，箱門的底端中部設置有扣件，箱體內左右兩壁的中部設置有轉動裝置，轉動裝置上均勻式設置有鞋楦，箱體內頂部設置有旋轉裝置，旋轉裝置底部連接有第一連接桿，第一連接桿下端連接有紅外線燈，箱體前側頂部的中部設置有環扣，環扣與扣件配合，箱體頂部連接有第一彈性件，第一彈性件的末端連接有t形桿。

優選地，轉動裝置包括有第一軸承座、支桿、第一轉軸、放置框和電機，箱體左右兩壁的中部均開有第一穿孔，箱體內右壁中部和箱體外的左側壁中部均設置有第一軸承座，第一軸承座上安裝有第一轉軸，第一轉軸穿過第一穿孔，第一轉軸上設置有放置框和支桿，支桿設置在放置框內側，支桿均勻式設置在第一轉軸上，箱體外右側壁中部設置有電機，電機與第一轉軸的右端相連接，鞋楦連接在支桿的末端。

優選地，旋轉裝置包括有第二軸承座、第二轉軸、齒輪、第一滑軌、第一滑塊、齒條和電動推桿，箱體內頂部中部設置有第一軸承座，第一軸承座上安裝有第一轉軸，第一轉軸下端連有齒輪，箱體內左壁上部設置有電動推桿，箱體內后側壁上部左側設置有第二滑軌，第二滑軌上設置有第二滑塊，第二滑塊的前側連接有齒條，齒條與齒輪嚙合，齒條的左端與電動推桿的右端相連接，第一連接桿連接在齒輪的中心部。

優選地，還包括有第二滑軌、把手、第三軸承座、第三轉軸和第二滑塊，箱體頂部開有一字孔，一字孔內的前后側壁上均設置有第二滑軌，第二滑軌上設置有第二滑塊，第二滑塊上開有第二穿孔，第二滑塊的上方設置有第三軸承座，第三軸承座上安裝有第三轉軸，第三轉軸穿過第二穿孔，第三轉軸的頂端設置有把手，旋轉裝置設置在第三轉軸的下端。

優選地，還包括有橡膠套、手柄、第四軸承座、葉片和第四轉軸，箱門的后側壁中部開有第三穿孔，箱門的后側壁上設置有第四軸承座，第四軸承座上安裝有第四轉軸，第四轉軸穿過第三穿孔，第四轉軸的后端連接有手柄，手柄上設置有橡膠套，第四轉軸的前端連接有葉片。

優選地，還包括有第二彈性件、t形卡桿和鋼珠，轉軸上均勻式開有十字卡槽，十字卡槽內左右兩內壁對稱式連接有第二彈性件，第二彈性件末端連接有鋼珠，支桿的下端設置有t形卡桿。

優選地，還包括有還包括有螺母、螺栓和第二連接桿，紅外線燈的頂部連接有第二連接桿，第二連接桿設置在第一連接桿的左側，第一連接桿下部與第二連接桿上部均開有螺紋孔，螺紋孔內設置有螺栓，螺栓上配合有螺母。

優選地，箱體和箱門的材質為q235鋼。

優選地，第一彈性件和第二彈性件均為彈簧。

優選地，放置框的材質為不銹鋼。

工作原理：當工人需要烘干皮鞋時，工人將待烘干的皮鞋套在鞋楦上，工人通過環扣和扣件的配合，將箱門關閉，再將t形桿插入到環扣中，這樣以防箱門掉落，從而使箱門將箱體密封的更好。工人打開紅外線燈，同時啟動旋轉裝置和轉動裝置，旋轉裝置帶動鞋楦及其上的皮鞋轉動，由此使鞋楦上的皮鞋均勻受熱，轉動裝置帶動紅外線燈轉動，由此能夠使箱體空間內受熱均勻，從而這樣能夠是皮鞋均勻烘干，防止皮鞋局部烘干受熱而影響皮鞋質量，同時也會影響皮鞋烘干效率。皮鞋烘干完畢后，工人將紅外線燈關閉，旋轉裝置和轉動裝置停止運行，工人將t形桿從環扣中取出，打開箱門再將烘干冷卻后的皮鞋取出，放置框擁有自動打開和自動關閉的功能。

因為轉動裝置包括有第一軸承座、支桿、第一轉軸、放置框和電機，箱體左右兩壁的中部均開有第一穿孔，箱體內右壁中部和箱體外的左側壁中部均設置有第一軸承座，第一軸承座上安裝有第一轉軸，第一轉軸穿過第一穿孔，第一轉軸上設置有放置框和支桿，支桿設置在放置框內側，支桿均勻式設置在第一轉軸上，箱體外右側壁中部設置有電機，電機與第一轉軸的右端相連接，鞋楦連接在支桿的末端，所以工人啟動電機，電機帶動第一轉軸轉動，從而帶動放置框轉動進而鞋楦上的皮鞋轉動，皮鞋均勻受熱。

因為旋轉裝置包括有第二軸承座、第二轉軸、齒輪、第一滑軌、第一滑塊、齒條和電動推桿，箱體內頂部中部設置有第一軸承座，第一軸承座上安裝有第一轉軸，第一轉軸下端連有齒輪，箱體內左壁上部設置有電動推桿，箱體內后側壁上部左側設置有第二滑軌，第二滑軌上設置有第二滑塊，第二滑塊的前側連接有齒條，齒條與齒輪嚙合，齒條的左端與電動推桿的右端相連接，第一連接桿連接在齒輪的中心部，所以工人啟動電動推桿伸縮動作，電動推桿帶動齒條左右移動，從而齒輪轉動，齒輪帶動第一連接桿轉動，從而紅外線燈將箱體空間內均勻受熱，有利于提高皮鞋的烘干效率。

因為還包括有第二滑軌、把手、第三軸承座、第三轉軸和第二滑塊，箱體頂部開有一字孔，一字孔內的前后側壁上均設置有第二滑軌，第二滑軌上設置有第二滑塊，第二滑塊上開有第二穿孔，第二滑塊的上方設置有第三軸承座，第三軸承座上安裝有第三轉軸，第三轉軸穿過第二穿孔，第三轉軸的頂端設置有把手，旋轉裝置設置在第三轉軸的下端，所以工人可通過手握把手進行搖動，從而帶動第三轉軸轉動，從而旋轉裝置轉動，同時工人可通過第二滑軌和第二滑塊的滑動式連接帶動旋轉裝置的左右移動，由此能夠使紅外線燈散發的熱量分散范圍更廣，加速熱量均勻分布于箱體內。

因為還包括有橡膠套、手柄、第四軸承座、葉片和第四轉軸，箱門的后側壁中部開有第三穿孔，箱門的后側壁上設置有第四軸承座，第四軸承座上安裝有第四轉軸，第四轉軸穿過第三穿孔，第四轉軸的后端連接有手柄，手柄上設置有橡膠套，第四轉軸的前端連接有葉片，所以當皮鞋烘干后需要對皮鞋進行冷卻，工人手握手柄轉動，從而帶動第四轉軸轉動，進而葉片轉動扇出風對皮鞋冷卻，便于工人收取烘干后的皮鞋，同時也能夠加固皮鞋的質量。

因為還包括有第二彈性件、t形卡桿和鋼珠，轉軸上均勻式開有十字卡槽，十字卡槽內左右兩內壁對稱式連接有第二彈性件，第二彈性件末端連接有鋼珠，支桿的下端設置有t形卡桿，所以這樣可更換不同尺寸大小的鞋楦，適用于不同尺寸大小的皮鞋烘干。

因為還包括有還包括有螺母、螺栓和第二連接桿，紅外線燈的頂部連接有第二連接桿，第二連接桿設置在第一連接桿的左側，第一連接桿下部與第二連接桿上部均開有螺紋孔，螺紋孔內設置有螺栓，螺栓上配合有螺母，所以這樣能夠通過螺栓和螺母的配合更換和修理紅外線燈。

本發明的控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。

(3)有益效果

本發明達到了對箱體內空間均勻受熱，熱量分布均勻且均勻分散速率快，皮鞋均勻受熱，有利于延長皮鞋的使用壽命，皮鞋烘干效率高，皮鞋冷卻速率快，便于工人的收取，操作方便，便于檢修和更換紅外線燈，便于市場推廣的效果。

附圖說明

圖1為本發明的主視結構示意圖。

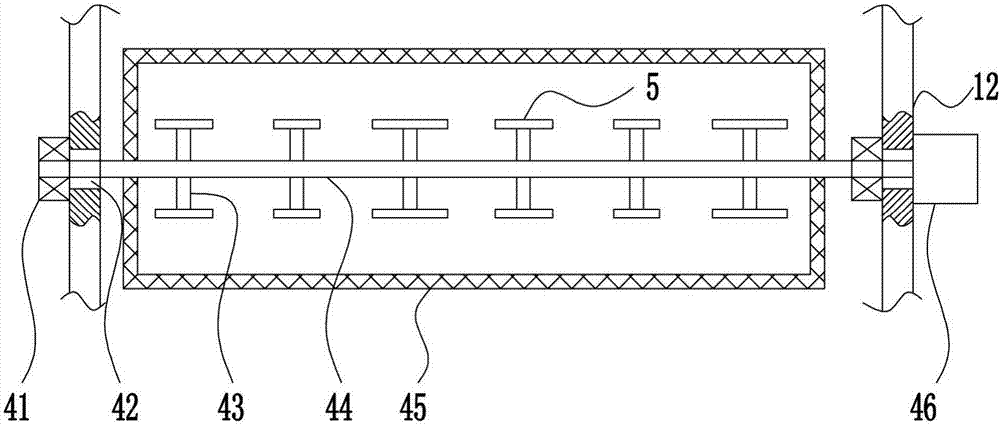

圖2為本發明轉動裝置的主視結構示意圖。

圖3為本發明旋轉裝置的主視結構示意圖。

圖4為本發明的部分俯視結構示意圖。

圖5為本發明的部分后視結構示意圖。

圖6為本發明的第一種部分主視結構示意圖。

圖7為本發明的第二種部分主視結構示意圖。

附圖中的標記為：1-箱門，2-扣件，3-合頁，4-轉動裝置，41-第一軸承座，42-第一穿孔，43-支桿，44-第一轉軸，45-放置框，46-電機，5-鞋楦，6-紅外線燈，7-第一連接桿，8-環扣，9-第一彈性件，10-t形桿，11-旋轉裝置，111-第二軸承座，112-第二轉軸，113-齒輪，114-第一滑軌，115-第一滑塊，116-齒條，117-電動推桿，12-箱體，13-第二滑軌，14-把手，15-第三軸承座，151-第二穿孔，16-第三轉軸，17-第二滑塊，18-一字孔，19-橡膠套，20-手柄，21-第三穿孔，22-第四軸承座，23-葉片，24-第四轉軸，25-第二彈性件，26-十字卡槽，27-t形卡桿，28-鋼珠，29-螺母，30-螺栓，31-螺紋孔，32-第二連接桿。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種皮鞋烘干裝置，如圖1-7所示，包括有箱門1、扣件2、合頁3、轉動裝置4、鞋楦5、紅外線燈6、第一連接桿7、環扣8、第一彈性件9、t形桿10、旋轉裝置11和箱體12，箱體12底部通過合頁3連接有箱門1，箱門1的底端中部設置有扣件2，箱體12內左右兩壁的中部設置有轉動裝置4，轉動裝置4上均勻式設置有鞋楦5，箱體12內頂部設置有旋轉裝置11，旋轉裝置11底部連接有第一連接桿7，第一連接桿7下端連接有紅外線燈6，箱體12前側頂部的中部設置有環扣8，環扣8與扣件2配合，箱體12頂部連接有第一彈性件9，第一彈性件9的末端連接有t形桿10。

實施例2

一種皮鞋烘干裝置，如圖1-7所示，包括有箱門1、扣件2、合頁3、轉動裝置4、鞋楦5、紅外線燈6、第一連接桿7、環扣8、第一彈性件9、t形桿10、旋轉裝置11和箱體12，箱體12底部通過合頁3連接有箱門1，箱門1的底端中部設置有扣件2，箱體12內左右兩壁的中部設置有轉動裝置4，轉動裝置4上均勻式設置有鞋楦5，箱體12內頂部設置有旋轉裝置11，旋轉裝置11底部連接有第一連接桿7，第一連接桿7下端連接有紅外線燈6，箱體12前側頂部的中部設置有環扣8，環扣8與扣件2配合，箱體12頂部連接有第一彈性件9，第一彈性件9的末端連接有t形桿10。

轉動裝置4包括有第一軸承座41、支桿43、第一轉軸44、放置框45和電機46，箱體12左右兩壁的中部均開有第一穿孔42，箱體12內右壁中部和箱體12外的左側壁中部均設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44穿過第一穿孔42，第一轉軸44上設置有放置框45和支桿43，支桿43設置在放置框45內側，支桿43均勻式設置在第一轉軸44上，箱體12外右側壁中部設置有電機46，電機46與第一轉軸44的右端相連接，鞋楦5連接在支桿43的末端。

實施例3

一種皮鞋烘干裝置，如圖1-7所示，包括有箱門1、扣件2、合頁3、轉動裝置4、鞋楦5、紅外線燈6、第一連接桿7、環扣8、第一彈性件9、t形桿10、旋轉裝置11和箱體12，箱體12底部通過合頁3連接有箱門1，箱門1的底端中部設置有扣件2，箱體12內左右兩壁的中部設置有轉動裝置4，轉動裝置4上均勻式設置有鞋楦5，箱體12內頂部設置有旋轉裝置11，旋轉裝置11底部連接有第一連接桿7，第一連接桿7下端連接有紅外線燈6，箱體12前側頂部的中部設置有環扣8，環扣8與扣件2配合，箱體12頂部連接有第一彈性件9，第一彈性件9的末端連接有t形桿10。

轉動裝置4包括有第一軸承座41、支桿43、第一轉軸44、放置框45和電機46，箱體12左右兩壁的中部均開有第一穿孔42，箱體12內右壁中部和箱體12外的左側壁中部均設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44穿過第一穿孔42，第一轉軸44上設置有放置框45和支桿43，支桿43設置在放置框45內側，支桿43均勻式設置在第一轉軸44上，箱體12外右側壁中部設置有電機46，電機46與第一轉軸44的右端相連接，鞋楦5連接在支桿43的末端。

旋轉裝置11包括有第二軸承座111、第二轉軸112、齒輪113、第一滑軌114、第一滑塊115、齒條116和電動推桿117，箱體12內頂部中部設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44下端連有齒輪113，箱體12內左壁上部設置有電動推桿117，箱體12內后側壁上部左側設置有第二滑軌13，第二滑軌13上設置有第二滑塊17，第二滑塊17的前側連接有齒條116，齒條116與齒輪113嚙合，齒條116的左端與電動推桿117的右端相連接，第一連接桿7連接在齒輪113的中心部。

實施例4

一種皮鞋烘干裝置，如圖1-7所示，包括有箱門1、扣件2、合頁3、轉動裝置4、鞋楦5、紅外線燈6、第一連接桿7、環扣8、第一彈性件9、t形桿10、旋轉裝置11和箱體12，箱體12底部通過合頁3連接有箱門1，箱門1的底端中部設置有扣件2，箱體12內左右兩壁的中部設置有轉動裝置4，轉動裝置4上均勻式設置有鞋楦5，箱體12內頂部設置有旋轉裝置11，旋轉裝置11底部連接有第一連接桿7，第一連接桿7下端連接有紅外線燈6，箱體12前側頂部的中部設置有環扣8，環扣8與扣件2配合，箱體12頂部連接有第一彈性件9，第一彈性件9的末端連接有t形桿10。

轉動裝置4包括有第一軸承座41、支桿43、第一轉軸44、放置框45和電機46，箱體12左右兩壁的中部均開有第一穿孔42，箱體12內右壁中部和箱體12外的左側壁中部均設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44穿過第一穿孔42，第一轉軸44上設置有放置框45和支桿43，支桿43設置在放置框45內側，支桿43均勻式設置在第一轉軸44上，箱體12外右側壁中部設置有電機46，電機46與第一轉軸44的右端相連接，鞋楦5連接在支桿43的末端。

旋轉裝置11包括有第二軸承座111、第二轉軸112、齒輪113、第一滑軌114、第一滑塊115、齒條116和電動推桿117，箱體12內頂部中部設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44下端連有齒輪113，箱體12內左壁上部設置有電動推桿117，箱體12內后側壁上部左側設置有第二滑軌13，第二滑軌13上設置有第二滑塊17，第二滑塊17的前側連接有齒條116，齒條116與齒輪113嚙合，齒條116的左端與電動推桿117的右端相連接，第一連接桿7連接在齒輪113的中心部。

還包括有第二滑軌13、把手14、第三軸承座15、第三轉軸16和第二滑塊17，箱體12頂部開有一字孔18，一字孔18內的前后側壁上均設置有第二滑軌13，第二滑軌13上設置有第二滑塊17，第二滑塊17上開有第二穿孔151，第二滑塊17的上方設置有第三軸承座15，第三軸承座15上安裝有第三轉軸16，第三轉軸16穿過第二穿孔151，第三轉軸16的頂端設置有把手14，旋轉裝置11設置在第三轉軸16的下端。

還包括有橡膠套19、手柄20、第四軸承座22、葉片23和第四轉軸24，箱門1的后側壁中部開有第三穿孔21，箱門1的后側壁上設置有第四軸承座22，第四軸承座22上安裝有第四轉軸24，第四轉軸24穿過第三穿孔21，第四轉軸24的后端連接有手柄20，手柄20上設置有橡膠套19，第四轉軸24的前端連接有葉片23。

還包括有第二彈性件25、t形卡桿27和鋼珠28，轉軸上均勻式開有十字卡槽26，十字卡槽26內左右兩內壁對稱式連接有第二彈性件25，第二彈性件25末端連接有鋼珠28，支桿43的下端設置有t形卡桿27。

還包括有還包括有螺母29、螺栓30和第二連接桿32，紅外線燈6的頂部連接有第二連接桿32，第二連接桿32設置在第一連接桿7的左側，第一連接桿7下部與第二連接桿32上部均開有螺紋孔31，螺紋孔31內設置有螺栓30，螺栓30上配合有螺母29。

箱體12和箱門1的材質為q235鋼。

第一彈性件9和第二彈性件25均為彈簧。

放置框45的材質為不銹鋼。

工作原理：當工人需要烘干皮鞋時，工人將待烘干的皮鞋套在鞋楦5上，工人通過環扣8和扣件2的配合，將箱門1關閉，再將t形桿10插入到環扣8中，這樣以防箱門1掉落，從而使箱門1將箱體12密封的更好。工人打開紅外線燈6，同時啟動旋轉裝置11和轉動裝置4，旋轉裝置11帶動鞋楦5及其上的皮鞋轉動，由此使鞋楦5上的皮鞋均勻受熱，轉動裝置4帶動紅外線燈6轉動，由此能夠使箱體12空間內受熱均勻，從而這樣能夠是皮鞋均勻烘干，防止皮鞋局部烘干受熱而影響皮鞋質量，同時也會影響皮鞋烘干效率。皮鞋烘干完畢后，工人將紅外線燈6關閉，旋轉裝置11和轉動裝置4停止運行，工人將t形桿10從環扣8中取出，打開箱門1再將烘干冷卻后的皮鞋取出，放置框45擁有自動打開和自動關閉的功能。

因為轉動裝置4包括有第一軸承座41、支桿43、第一轉軸44、放置框45和電機46，箱體12左右兩壁的中部均開有第一穿孔42，箱體12內右壁中部和箱體12外的左側壁中部均設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44穿過第一穿孔42，第一轉軸44上設置有放置框45和支桿43，支桿43設置在放置框45內側，支桿43均勻式設置在第一轉軸44上，箱體12外右側壁中部設置有電機46，電機46與第一轉軸44的右端相連接，鞋楦5連接在支桿43的末端，所以工人啟動電機46，電機46帶動第一轉軸44轉動，從而帶動放置框45轉動進而鞋楦5上的皮鞋轉動，皮鞋均勻受熱。

因為旋轉裝置11包括有第二軸承座111、第二轉軸112、齒輪113、第一滑軌114、第一滑塊115、齒條116和電動推桿117，箱體12內頂部中部設置有第一軸承座41，第一軸承座41上安裝有第一轉軸44，第一轉軸44下端連有齒輪113，箱體12內左壁上部設置有電動推桿117，箱體12內后側壁上部左側設置有第二滑軌13，第二滑軌13上設置有第二滑塊17，第二滑塊17的前側連接有齒條116，齒條116與齒輪113嚙合，齒條116的左端與電動推桿117的右端相連接，第一連接桿7連接在齒輪113的中心部，所以工人啟動電動推桿117伸縮動作，電動推桿117帶動齒條116左右移動，從而齒輪113轉動，齒輪113帶動第一連接桿7轉動，從而紅外線燈6將箱體12空間內均勻受熱，有利于提高皮鞋的烘干效率。

因為還包括有第二滑軌13、把手14、第三軸承座15、第三轉軸16和第二滑塊17，箱體12頂部開有一字孔18，一字孔18內的前后側壁上均設置有第二滑軌13，第二滑軌13上設置有第二滑塊17，第二滑塊17上開有第二穿孔151，第二滑塊17的上方設置有第三軸承座15，第三軸承座15上安裝有第三轉軸16，第三轉軸16穿過第二穿孔151，第三轉軸16的頂端設置有把手14，旋轉裝置11設置在第三轉軸16的下端，所以工人可通過手握把手14進行搖動，從而帶動第三轉軸16轉動，從而旋轉裝置11轉動，同時工人可通過第二滑軌13和第二滑塊17的滑動式連接帶動旋轉裝置11的左右移動，由此能夠使紅外線燈6散發的熱量分散范圍更廣，加速熱量均勻分布于箱體12內。

因為還包括有橡膠套19、手柄20、第四軸承座22、葉片23和第四轉軸24，箱門1的后側壁中部開有第三穿孔21，箱門1的后側壁上設置有第四軸承座22，第四軸承座22上安裝有第四轉軸24，第四轉軸24穿過第三穿孔21，第四轉軸24的后端連接有手柄20，手柄20上設置有橡膠套19，第四轉軸24的前端連接有葉片23，所以當皮鞋烘干后需要對皮鞋進行冷卻，工人手握手柄20轉動，從而帶動第四轉軸24轉動，進而葉片23轉動扇出風對皮鞋冷卻，便于工人收取烘干后的皮鞋，同時也能夠加固皮鞋的質量。

因為還包括有第二彈性件25、t形卡桿27和鋼珠28，轉軸上均勻式開有十字卡槽26，十字卡槽26內左右兩內壁對稱式連接有第二彈性件25，第二彈性件25末端連接有鋼珠28，支桿43的下端設置有t形卡桿27，所以這樣可更換不同尺寸大小的鞋楦5，適用于不同尺寸大小的皮鞋烘干。

因為還包括有還包括有螺母29、螺栓30和第二連接桿32，紅外線燈6的頂部連接有第二連接桿32，第二連接桿32設置在第一連接桿7的左側，第一連接桿7下部與第二連接桿32上部均開有螺紋孔31，螺紋孔31內設置有螺栓30，螺栓30上配合有螺母29，所以這樣能夠通過螺栓30和螺母29的配合更換和修理紅外線燈6。

本發明的控制方式是通過控制器來自動控制，控制器的控制電路通過本領域的技術人員簡單編程即可實現，屬于本領域的公知常識，并且本發明主要用來保護機械裝置，所以本發明不再詳細解釋控制方式和電路連接。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
