本發明涉及助行產品技術領域，特別是一種智能手杖。

背景技術：

當前市場上助行產品主要分為杖式，臺式和輪式助行器，主要是以機械結構功能性對人體行走和移動提供輔助支持或支撐的作用，主要的組成部分由手部支撐平臺，連接件和輔助移動部件，底部觸地部件構成，其使用過程是在人體移動的過程中透過手部對助行器的力量傳輸，所形成的反向作用力達到對人體移動時的平衡支撐，維持人體移動時的平衡。

現有的產品缺陷主要集中在物理和跨界功能上：

（一）手部支撐平臺的設計不夠人性化，傳統的握式或是t形設計在使用過程中，由于手掌和手腕容易形成一個夾角，力的作用長期處于手腕的關節位置，長久使用容易造成手腕關節的磨損和二次傷害，特別是對于老年人身體的鈣質大量流失，骨質疏松，肌肉的柔韌性和彈性下降的問題突出，不合理的握手設計極易造成肌肉勞損，關節病變等引發性病癥；

（二）現有的手杖頂端與手杖接觸的部位硬度過高，手握時間長會出現麻木酸痛現象，出汗時，容易打滑；

（三）傳統的柱杖式是手杖助行器底部支撐面積小，無法在無外力支撐或是受外力沖擊下直立，這極易滑落在地，使用者由于身體平衡狀態出現不穩定才不得不依賴助行產品，在這種情況下，使用者彎曲身體去尋找助行器極易造成身體的平衡破壞，容易造成摔倒或前俯著地，對使用者造成更為嚴重的二次傷害，嚴重時可能引發中風，腦溢血等嚴重威脅生命的傷害。

隨著互聯網、物聯網的發展，越來越多地產品與大數據，智能化和云服務結合。但是當前的產品功能過于繁瑣，特別是對老年使用者而言，不是一種便捷而是增加負擔。

由于人口流動以及城鎮化進程，老年人的出行安全和活動監測變得越來越重要，目前市場上帶有此類功能的產品市場未能引發，質量參差不齊，很多偽技術存在，對使用者而言是一種傷害而不是保護。

有鑒于此，本發明人對助行產品進行了深入研究，提出一種簡單易用，而且穩定性極好的智能手杖，本案由此產生。

技術實現要素：

本發明的目的在于提供一種智能手杖，其穩定性強，可在一定角度內保持不倒，球形手柄符合人體工程學及操作習慣，使用更舒適，還具有按摩保健效果。

為了實現上述目的，本發明的技術方案如下：

一種智能手杖，包括球形手柄、支撐桿及底座；該球形手柄以一個傾斜角度固定在支撐桿上端，該傾斜角度為銳角，所述球形手柄的球面上形成多個防滑凸粒；所述底座連接在支撐桿下端，且在所述底座內設置一配重塊。

所述傾斜角度為35°。

所述防滑凸粒的材質為硅膠。

所述多個防滑凸粒均勻分布在球形手柄的球面。

所述支撐桿上端安裝一手柄連接套，該手柄連接套下端套接與支撐桿上端，該手柄連接套上端形成一具有傾斜開口的固定座，該球形手柄固定在所述固定座的傾斜開口中。

該智能手杖還包括安裝在手柄連接套上的感光電子元件及警示燈，所述感光電子元件與所述警示燈連接。

所述底座的底面為圓周面。

所述底座具有中空內腔，配重塊設置在所述中空內腔底部，底座上端形成束緊部，束緊部開設連通中空內腔的插孔，所述支撐桿下端插入插孔后與所述配重塊連接。

采用上述方案后，本發明具有以下特點：

1、手柄設計成球形且以一個傾斜角度固定，符合人們操作習慣及人體工程學；

2、利用底座內的配置塊，使手杖整體上輕下重，也就是說重心越低越穩，所以底部由配重塊固定重心，配重塊與接觸點的距離最小，即重心最低，手杖不易倒；

3、手杖頂端采用防滑凸點設計，起到緩沖作用，防滑凸點設計即可防滑，又能通過按摩起到平心保健作用。

附圖說明

圖1是本發明的正視圖；

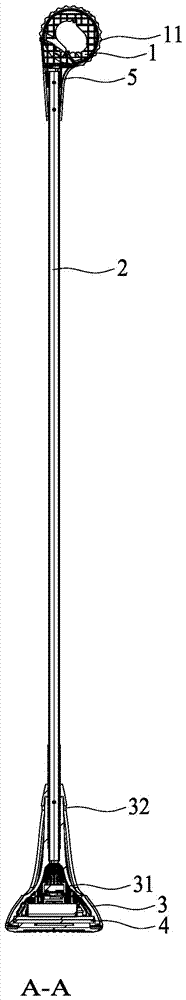

圖2是圖1a-a方向剖視圖；

圖3是本發明的側視圖；

圖4是圖3b-b方向剖視圖；

圖5是本發明球形手柄結構示意圖；

圖6是本發明的使用狀態圖。

標號說明

球形手柄1，防滑凸粒11，支撐桿2，底座3，中空內腔31，束緊部32，配重塊4，手柄連接套5，固定座51，電子元件6，警示燈7。

具體實施方式

如圖1-5所示，本發明揭示的一種智能手杖，包括球形手柄1、支撐桿2及底座3；該球形手柄1以一個傾斜角度固定在支撐桿2上端，該傾斜角度為銳角，一般傾斜角度采用35°，球形手柄1的球面上形成多個防滑凸粒11，多個防滑凸粒11均勻分布在球形手柄的球面，防滑凸粒11的材質為硅膠，硅膠質地柔軟，具有上佳按摩效果，還可利用硅膠的柔軟度起到緩沖作用；底座3連接在支撐桿2下端，且在所述底座3內設置一配重塊4。

支撐桿2上端安裝一手柄連接套5，該手柄連接套5下端套接與支撐桿2上端，該手柄連接套5上端形成一具有傾斜開口的固定座51，該球形手柄1固定在所述固定座的傾斜開口中。

該智能手杖還包括安裝在手柄連接套5上的感光電子元件6及警示燈7，感光電子元件6與所述警示燈7連接，在夜間燈光昏暗，光線不足的情況下，警示燈7自動亮起到警示路人，防止事故發生。

為了增強底座3的的穩定性，底座3的底面設計為圓周面，底座的底面是平面，圓的周圍是弧面，所以在配重塊4的作用下可使手杖任何方向一定角度內不倒。

本實施例的底座3還具有中空內腔31，配重塊4設置在中空內腔31底部，底座3上端形成束緊部32，束緊部32開設連通中空內腔的插孔，支撐桿下2端插入插孔后與中空內腔中的配重塊4連接。

如圖6所示，本實施例的智能手杖可在30°傾斜是保持不倒。

以上僅為本發明的具體實施例，并非對本發明的保護范圍的限定。凡依本案的設計思路所做的等同變化，均落入本案的保護范圍。

技術特征：

技術總結
本發明公開一種智能手杖，包括球形手柄、支撐桿及底座；該球形手柄以一個傾斜角度固定在支撐桿上端，該傾斜角度為銳角，所述球形手柄的球面上形成多個防滑凸粒；所述底座連接在支撐桿下端，且在所述底座內設置一配重塊。本發明穩定性強，可在一定角度內保持不倒，球形手柄符合人體工程學及操作習慣，使用更舒適，還具有按摩保健效果。

技術研發人員：林瑋
受保護的技術使用者：廈門源創意智能科技有限公司
技術研發日：2017.04.12
技術公布日：2017.07.14
