本發明涉及電力作業技術領域，特別是涉及一種電力作業移動終端。

背景技術：

隨著社會經濟的高速發展，電力作業施工任務越發繁重，相伴而來的全國電力人身傷亡事故、電力設備事故、電力安全事件頻發，造成了重大人身傷害，嚴重影響了電網設備的安全穩定運行，給國家造成了巨大經濟損失。

在電力作業時，由于工作需要，作業人員需要遠程通信，常規使用手機或?qū)χv機進行通信，此時會占用作業人員的手，降低作業人員的工作效率；當作業人員遇到難題時，需要向不在現場的技術人員進行請教，只是通過語言描述不能描述清楚，不利于問題的快速解決，影響工作效率。

技術實現要素：

本發明要解決的技術問題是針對上述現有技術的不足，提供一種電力作業移動終端，解決電力作業通話不方便、解決問題效率低的問題，具有通話方便，解決問題效率高的特點。

為解決上述技術問題，本發明所采取的技術方案是：一種電力作業移動終端，包括安全帽和電子系統，所述電子系統安裝在所述安全帽上：

所述安全帽包括本體和護目鏡，所述護目鏡安裝在所述安全帽的帽檐下側；

所述電子系統包括控制器、信號收發模塊、通信模塊、攝像模塊、呈像模塊和操作模塊，所述通信模塊、所述信號收發模塊、所述攝像模塊、所述呈像模塊和所述操作模塊分別連接所述控制器。

優選地，所述通信模塊包括耳機和話筒，所述耳機和所述話筒分別連接所述控制器，所述耳機和所述話筒安裝在所述安全帽的側部。

優選地，所述信號收發模塊為信號收發器，所述信號收發器連接所述控制器，用于信號的接收和發送；所述信號收發器安裝在所述安全帽的內部。

優選地，所述攝像模塊包括攝像頭和閃光燈，所述攝像頭和所述閃光燈分別連接所述控制器，所述攝像頭和所述閃光燈安裝在所述安全帽的帽檐上方。

優選地，所述呈像模塊包括微型呈像屏和微型投影儀，所述微型投影儀連接所述控制器，所述微型呈像屏安裝在所述護目鏡上。

優選地，所述操作模塊為操作面板，所述操作面板連接所述控制器，所述操作面板安裝在所述安全帽的側部，所述操作面板上設置有功能按鈕。

優選地，所述控制器為單片機，所述單片機安裝在所述安全帽內部。

優選地，所述電子系統還包括存儲器，所述存儲器連接所述控制器，所述存儲器安裝在所述安全帽內部。

優選地，所述電子系統還包括定位模塊，所述定位模塊連接所述控制器，所述定位模塊安裝在所述安全帽內部。

優選地，所述定位模塊為gps定位器，所述gps定位器連接所述控制器，所述gps定位器安裝在所述安全帽的內部。

采用上述技術方案所產生的有益效果在于：本發明通過設計電力作業移動終端，包括安全帽和電子系統，電子系統安裝在安全帽上，電子系統包括控制器、信號收發模塊、通信模塊、攝像模塊、呈像模塊和操作模塊，通信模塊、信號收發模塊、攝像模塊、呈像模塊和操作模塊分別連接控制器；工作時，工作人員佩戴此電力作業移動終端，通過通信模塊實現工作人員之間的相互交流，解放工作人員的雙手，提高工作效率，攝像模塊和呈像模塊實現視頻通話，使不在現場的技術人員能夠看清現場的情況，對問題進行分析，提高問題解決的效率，同時，攝像模塊可以通過掃描現場設備的標簽，呈像模塊對設備信息進行顯示，有助于工作人員對故障設備進行問題查找，提高工作效率。

附圖說明

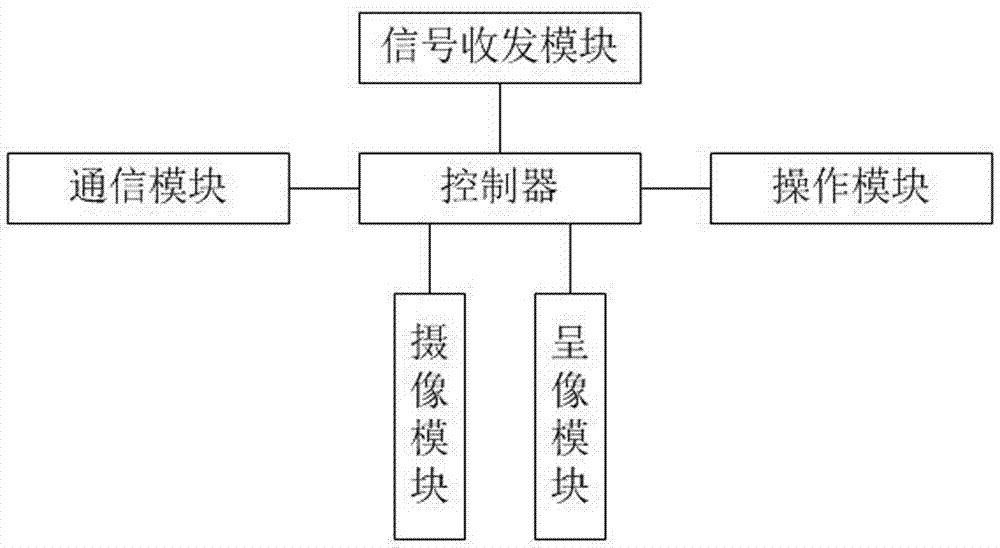

圖1是本發明電力作業移動終端的原理框圖。

圖2是本發明一個實施例中電力作業移動終端的原理框圖。

圖3是本發明一個實施例中電力作業移動終端的結構示意圖。

圖中：1、本體；2、帽檐；3、護目鏡；4、話筒；5、耳機；6、攝像頭；7、閃光燈；8、微型投影儀；9、微型呈像屏；10、操作面板。

具體實施方式

下面結合附圖和具體實施方式對本發明作進一步詳細的說明，但本發明的保護范圍不局限于以下所述。

如圖1所示，為本發明電力作業移動終端的原理框圖，包括安全帽和電子系統，電子系統安裝在安全帽上，安全帽包括本體1和護目鏡3，護目鏡3安裝在安全帽的帽檐2下側，電子系統包括控制器、信號收發模塊、通信模塊、攝像模塊、呈像模塊和操作模塊，通信模塊、信號收發模塊、攝像模塊、呈像模塊和操作模塊分別連接控制器。

工作人員佩戴電力作業移動終端時，通信模塊能夠采集工作人員的語音信息，并將語音信息傳送至控制器，經過控制器處理后將語音信息轉化為數字信號，通過信號收發模塊發送，工作人員接收信息時，首先通過信號收發模塊接收數字信號，并將數字信號傳送至控制器，經過控制器處理將數字信號轉化為語音信息，傳送至通信模塊，工作人員通過通信模塊接收語音信息，通過此種方式實現工作人員之間相互通信，解放工作人員的雙手，提高工作人員的工作效率；電子系統中的攝像模塊和呈像模塊的設置，能夠?qū)崿F(xiàn)工作人員之間的視頻通話，使不在現場的技術人員能夠全面了解現場情況，有助于技術人員快速解決問題，從而提高工作效率；同時攝像模塊能夠?qū)ΜF(xiàn)場設備的標簽進行掃描，呈像模塊顯示被掃描設備的信息，使工作人員了解設備的運行情況，有助于工作人員能夠快速解決問題，提高工作效率。

如圖2和圖3所示，分別為本發明一個實施例中電力作業移動終端的原理框圖和結構示意圖。

本實施例中通信模塊包括耳機5和話筒4，耳機5和話筒4分別連接控制器，耳機5和話筒4安裝在安全帽的側部，話筒4采集工作人員的語音信號，工作人員通過耳機5接收語音信號，耳機5和話筒4安裝在安全帽的側部使耳機5靠近人耳位置，話筒4靠近人嘴位置，保證工作人員話筒4能夠采集清晰的語音信息，工作人員通過耳機5能夠聽到清晰的語音信息。

本實施例中信號收發模塊為信號收發器，信號收發器連接控制器，用于信號的接收和發送，信號收發器的設置實現了工作人員之間無線通信。

本實施例攝像模塊包括攝像頭6和閃光燈7，攝像頭6和閃光燈7分別連接控制器，攝像頭6和閃光燈7安裝在安全帽的帽檐2上方，攝像頭6的設置可以實現工作人員之間視頻通話，可以使不在現場的技術人員了解現場情況，方便查找問題所在及時解決問題，提高工作效率；同時攝像頭6可以采集現場設備上的標簽，然后在呈像模塊上顯示設備的信息，有助于工作人員快速查找設備問題并及時解決問題，提高工作效率；閃光燈7的作用為攝像頭6進行補光，保證攝像頭6采集清晰的影像。

本實施例中呈像模塊包括微型呈像屏9和微型投影儀8，微型投影儀8連接控制器，微型呈像屏9安裝在護目鏡3上，在工作人員之間視頻通話時，微型投影儀8能夠?qū)Ψ接跋裥畔⑼队霸谖⑿统氏衿?上，當攝像頭6掃描設備標簽后，微型投影儀8將設備信息投影在微型呈像屏9上，供工作人員查看，呈像模塊的設置既能實現工作人員之間視頻通話又能夠為工作人員提供設備信息，提高了工作人員的工作效率。

本實施例中操作模塊為操作面板10，操作面板10連接控制器，操作面板10安裝在安全帽的側部，操作面板10上設置有功能按鈕，操作面板10上的功能按鈕能夠使電子系統進行工作模式的轉化，需要視頻通話時，按動相應按鈕即可，當完成視頻通話按結束按鈕，當需要進行設備信息顯示時，按動相應按鈕，即可開啟攝像頭6掃描設備標簽并進行顯示。

本實施例中控制器為單片機，單片機安裝在安全帽內部，單片機具有價格低，性能穩定、運行速度快的特點，使用單片機能夠滿足系統本身的功能需要，還能夠降低產品的生產成本，有助于產品的市場化生產。

本實施例中電子系統還包括存儲器，存儲器連接控制器，存儲器安裝在安全帽內部，存儲器能夠?qū)ぷ魅藛T工作過程中語音通信和攝像頭6的攝影等信息進行存儲，有助于對問題進行分析和研究。

本實施例中電子系統還包括定位模塊，定位模塊連接控制器，定位模塊為gps定位器，gps定位器可以對工作人員的位置進行定位，可對工作人員位置進行監控，保障工作人員的人身安全。

采用上述技術方案后，話筒4采集工作人員的語音信息并傳送到單片機，單片機對語音信息進行處理轉化為數字信息，通過信號收發器將數字信息發送出去，接收其他工作人員的語音時，通過信號收發器接收數字信息并傳送到單片機，單片機對數字信息進行處理轉化為語音信息，工作人員通過耳機5接收語音信息，通過此種方式實現工作人員之間通信，本系統安裝在安全帽上，因此在工作人員通信時不需要雙手，由此解放工作人員的雙手，提高了工作人員的工作效率；同時攝像頭6可以采集工作現場的影像，影像信息經過單片機處理通過信號收發器發送，接收時信號收發器接收信息，經過單片機處理后，由微型投影儀8將影像投影在微型呈像屏9上，由此可以實現工作人員之間視頻通過，可以使不在現場的技術人員更加清楚了解現場情況，快速找到問題并解決問題，提高解決問題的效率；同時攝像頭6能夠?qū)ΜF(xiàn)場設備的標簽進行掃描，單片機對標簽進行識別，并匹配與標簽對應的設備信息，通過微型投影儀8將設備信息投影在微型呈像屏9上，使工作人員掌握設備的全面信息，有助于工作人員對故障設備進行問題的查找，提高工作效率；本系統中的gps定位器能夠?qū)ぷ魅藛T的位置進行定位，更好的實現工作人員位置的監控，當工作人員處于危險環境中，可對工作人員進行及時的提醒，提高了工作人員工作的安全系數。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
