本發明涉及餐具技術領域，具體領域為一種高中學生用保溫飯盒。

背景技術：

目前對于不少的高中生來說，會有需要自己帶飯帶餐具的情況。由于高中生的學習時間較長，因此需要飯盒具有保溫能力，但普遍保溫飯盒的保溫都比較有限，另外由于每個人使用餐具的習慣不同，會使用不同長短的餐具，有時會有飯盒內裝不下過長的筷子等餐具的情況，使餐具的攜帶變得不太方便。

技術實現要素：

本發明的目的在于提供一種高中學生用保溫飯盒，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高中學生用保溫飯盒，包括盒體和盒蓋，所述盒體下部的左右兩側壁上對稱設有擋片固定槽，對稱設置的所述擋片固定槽中卡接有擋片，對稱設置的所述擋片固定槽底面連通有階梯槽，所述階梯槽內設有階梯管，右側的所述擋片固定槽底面內設有擋蓋放置槽，所述擋蓋放置槽中卡接有擋蓋，所述擋蓋與所述階梯管較細的開口端相配合，所述盒體中部的右側壁上設有充電插口，所述盒體中部內設有加熱絲網，所述盒體上部的內壁中設有真空隔層，所述盒體上部的前后左右四側壁上均設有卡扣座，所述盒體的頂端設有密封圈，所述盒蓋的下表面四周均鉸接有與所述卡扣座對應的卡扣。

優選的，所述階梯槽與所述階梯管的橫截面形狀均為方形。

優選的，所述盒蓋的上表面中部設有提手。

優選的，所述密封圈采用橡膠材料制成。

與現有技術相比，本發明的有益效果是：通過階梯槽中的階梯管、擋片固定槽中卡接的擋片和擋蓋的配合設置，方便裝入比盒體形狀更長的餐具，且不易掉出，通過擋蓋放置槽的設置，便于平時收納擋蓋，通過充電插口和加熱絲網的配合設置，便于對飯盒內的食物進行加熱，通過真空隔層和密封圈的設置，增強了盒體的保溫效果，通過卡扣座和卡扣的配合設置，使盒蓋便于安裝。本發明使飯盒可以攜帶比盒體本身長度更長的餐具，且具有加熱功能，并增強了保溫效果。

附圖說明

圖1為本發明的整體結構示意圖；

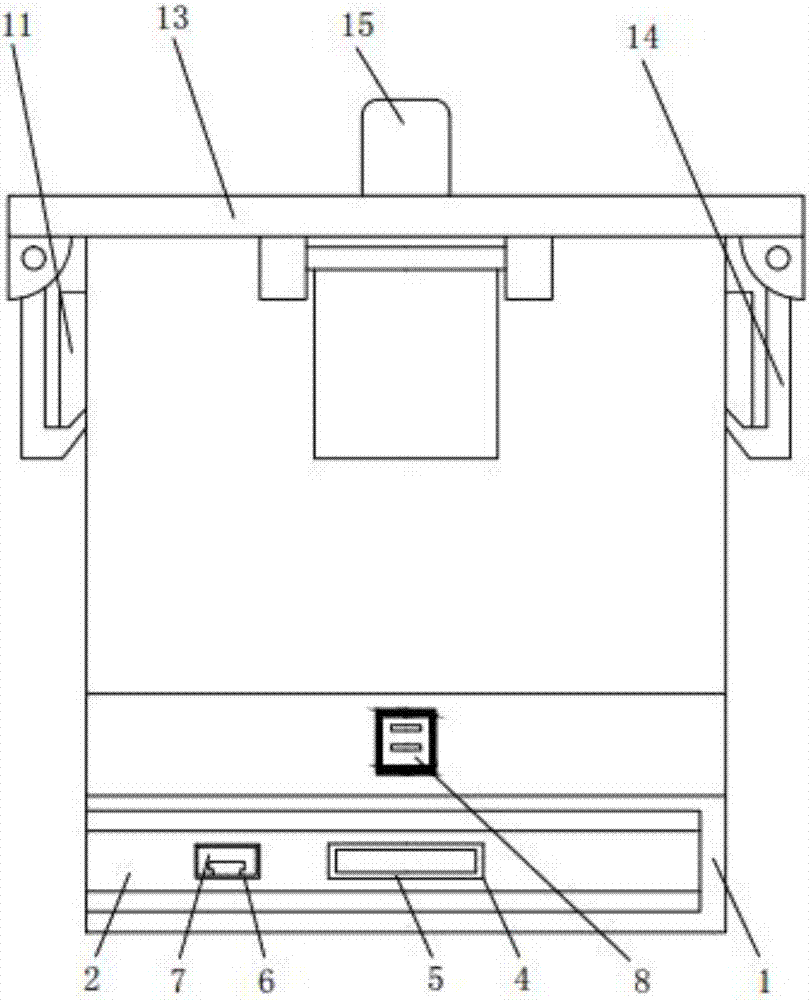

圖2為本發明的右視結構示意圖。

圖中：1-盒體、2-擋片固定槽、3-擋片、4-階梯槽、5-階梯管、6-擋蓋放置槽、7-擋蓋、8-充電插口、9-加熱絲網、10-真空隔層、11-卡扣座、12-密封圈、13-盒蓋、14-卡扣、15-提手。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種高中學生用保溫飯盒，包括盒體1和盒蓋13，所述盒體1下部的左右兩側壁上對稱設有擋片固定槽2，對稱設置的所述擋片固定槽2中卡接有擋片3，對稱設置的所述擋片固定槽2底面連通有階梯槽4，所述階梯槽4內設有階梯管5，階梯槽4中的階梯管5用于放置餐具，在打開右側的擋片3后，可以向右伸出階梯管5，使階梯管5內可以裝入更長形狀的餐具，右側的所述擋片固定槽2底面內設有擋蓋放置槽6，所述擋蓋放置槽6中卡接有擋蓋7，擋蓋放置槽6用于平時收納擋蓋7，所述擋蓋7與所述階梯管5較細的開口端相配合，使階梯管5在裝入長形狀的餐具之后，重新進行封口，避免餐具從階梯管5較細的開口端掉出，所述盒體1中部的右側壁上設有充電插口8，所述盒體1中部內設有加熱絲網9，通過充電插口8插接充電線，使加熱絲網9通電并對飯盒內的食物進行加熱，所述盒體1上部的內壁中設有真空隔層10，增強盒體1的保溫效果，所述盒體1上部的前后左右四側壁上均設有卡扣座11，所述盒體1的頂端設有密封圈12，所述盒蓋13的下表面四周均鉸接有與所述卡扣座11對應的卡扣14，卡扣座11和卡扣14的配合設置便于安裝盒蓋13。

具體而言，所述階梯槽4與所述階梯管5的橫截面形狀均為方形，使階梯管5不會在階梯槽4中轉動，更加穩定。

具體而言，所述盒蓋13的上表面中部設有提手15，便于攜帶。

具體而言，所述密封圈12采用橡膠材料制成，避免盒體1內湯汁漏出，也避免盒體1內部與外界空氣相通，起到一定保溫作用。

工作原理：階梯槽4中的階梯管5用于放置餐具，擋片固定槽2中卡接的擋片3平時將階梯槽4中的階梯管5封在盒體1中，在打開右側的擋片3后，可以向右伸出階梯管5，使階梯管5內可以裝入更長形狀的餐具，在裝入長形狀的餐具之后，使用擋蓋7對階梯管5較細的開口端重新進行封口，避免餐具從階梯管5較細的開口端掉出，擋蓋放置槽6則用于平時收納擋蓋7，通過充電插口8插接充電線，使加熱絲網9通電并對飯盒內的食物進行加熱，真空隔層10和密封圈12的設置增強了盒體1的保溫效果，卡扣座11和卡扣14的配合設置，使盒蓋13便于安裝。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種高中學生用保溫飯盒，包括盒體和盒蓋，所述盒體下部的左右兩側壁上對稱設有擋片固定槽，對稱設置的所述擋片固定槽中卡接有擋片，對稱設置的所述擋片固定槽底面連通有階梯槽，所述階梯槽內設有階梯管。通過階梯槽中的階梯管、擋片固定槽中卡接的擋片和擋蓋的配合設置，方便裝入比盒體形狀更長的餐具，且不易掉出，通過充電插口和加熱絲網的配合設置，便于對飯盒內的食物進行加熱，通過真空隔層和密封圈的設置，增強了盒體的保溫效果，通過卡扣座和卡扣的配合設置，使盒蓋便于安裝。本發明使飯盒可以攜帶比盒體本身長度更長的餐具，且具有加熱功能，并增強了保溫效果。

技術研發人員：魏子杰
受保護的技術使用者：魏子杰
技術研發日：2017.06.29
技術公布日：2017.09.26
