本發明涉及消防技術領域，具體為一種便于拆卸的消防檢測儀器箱。

背景技術：

消防，即預防和解決(撲滅)火災的意思，中國已有兩千多年的消防歷史，“消防”一詞是二十世紀從日本引進的，是一個外來語。但“消防”的根在中國。日本的文字是從中國的漢字演變而來，漢字早在西晉太康五年(284年)就開始傳入日本。“消防”一詞不僅字形與漢字完全相同，字義也無差別。現代意義的消防可以更深層的理解為消除危險和防止災難。

我們的生活中無時無刻都在使用火和電，但若使用不當或沒能管理好火與電，那么就很容易產生火災，消防的意義就在預防與解決火災，消防檢測儀器的放置既要安全也需能夠快速取出使用，所以現在需要一種便于拆卸的消防檢測儀器箱。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種便于拆卸的消防檢測儀器箱，解決了消防儀器的放置需要既安全又便于使用的問題。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種便于拆卸的消防檢測儀器箱，包括箱體，所述箱體的底部固定連接有箱體支撐塊，所述箱體支撐塊的底部套接有防震皮套，所述箱體的頂部設置有箱蓋，所述箱體通過其左側頂部設置的合頁與箱蓋活動連接，所述箱蓋的底部與箱體的接觸面固定連接有皮墊，所述箱體的右側中端并位于皮墊的下方固定連接有手提帶，所述箱體與箱蓋的內部均開設有儀器放置槽。

所述箱體的右側內部開設有卡塊槽，所述卡塊槽的內部右側開設有動力槽，所述動力槽內部套接有活動桿，所述活動桿的兩端均貫穿動力槽，所述活動桿的右端并位于箱體的外側固定連接有動力塊，所述活動桿的頂部左側固定連接有第一卡塊連接板，所述卡塊槽的內部并位于活動桿的上方設置有第二卡塊連接板，所述第一卡塊連接板位于第二卡塊連接板的左側，所述第一卡塊連接板與第二卡塊連接板的正面均固定連接有拉力繩連接塊。

所述箱蓋的底部右側并位于卡塊槽的位置固定連接有卡塊，所述卡塊的兩側底部均固定連接有第一三角板，所述卡塊位于第一卡塊連接板與第二卡塊連接板的中間，所述第一卡塊連接板與第二卡塊連接板靠近卡塊的一側頂部均固定連接有第二三角板，所述第一卡塊連接板與第二卡塊連接板遠離卡塊的一側均固定連接有彈簧，所述彈簧遠離卡塊的一端與卡塊槽的內壁固定連接，所述卡塊槽的內壁右側并位于拉力繩連接塊的右側開設有轉軸固定槽，所述轉軸固定槽的內部固定連接有轉軸，所述轉軸的表面套接有滑輪，所述拉力繩連接塊的表面固定連接有拉力繩，所述拉力繩通過滑輪將第一卡塊連接板與第二卡塊連接板連接。

優選的，所述箱體支撐塊的數量為四個，四個箱體支撐塊分別設置于箱體的底部四角。

優選的，所述合頁的數量為三個，三個合頁呈等距離設置。

優選的，所述第一三角板與第二三角板相適配，所述第一三角板位于第二三角板的下方。

優選的，所述拉力繩的長度略長于卡塊槽的寬度，所述第一卡塊連接板和第二卡塊連接板與卡塊槽的內壁距離相等。

優選的，所述第二卡塊連接板與活動桿未連接，所述活動桿的直徑略小于動力槽的直徑。

(三)有益效果

本發明提供了一種便于拆卸的消防檢測儀器箱。具備以下有益效果：

1、該便于拆卸的消防檢測儀器箱，通過設置箱體支撐塊與防震皮套，使該儀器箱能夠更加穩定地安放于桌面或地面，且能夠達到減震地效果，通過設置儀器放置槽，使儀器箱內存放的儀器能夠十分穩定，避免震動而發生損壞。

2、該便于拆卸的消防檢測儀器箱，通過設置合頁，使箱體與箱蓋既能夠固定關閉也能夠旋轉打開，利于存放與取用箱內的儀器，通過設置手提帶，便于攜帶或移動該儀器箱。

3、該便于拆卸的消防檢測儀器箱，通過設置第一三角板與第二三角板，使卡塊能夠卡緊于卡塊槽的內部，達到關閉箱蓋的效果，通過設置第一卡塊連接板與第二卡塊連接板，使第二三角板能夠固定于第一三角板的上方。

4、該便于拆卸的消防檢測儀器箱，通過設置彈簧，使第一卡塊連接板與第二卡塊連接板能夠自動卡緊卡塊，通過設置動力槽，使動力桿能夠于其內部左右活動。

5、該便于拆卸的消防檢測儀器箱，通過設置轉軸固定槽與轉軸，使滑輪能夠固定于卡塊槽的右側，通過設置拉力繩連接塊與拉力繩，使第一卡塊連接板與第二卡塊連接板能夠同步活動。

附圖說明

圖1為本發明結構示意圖；

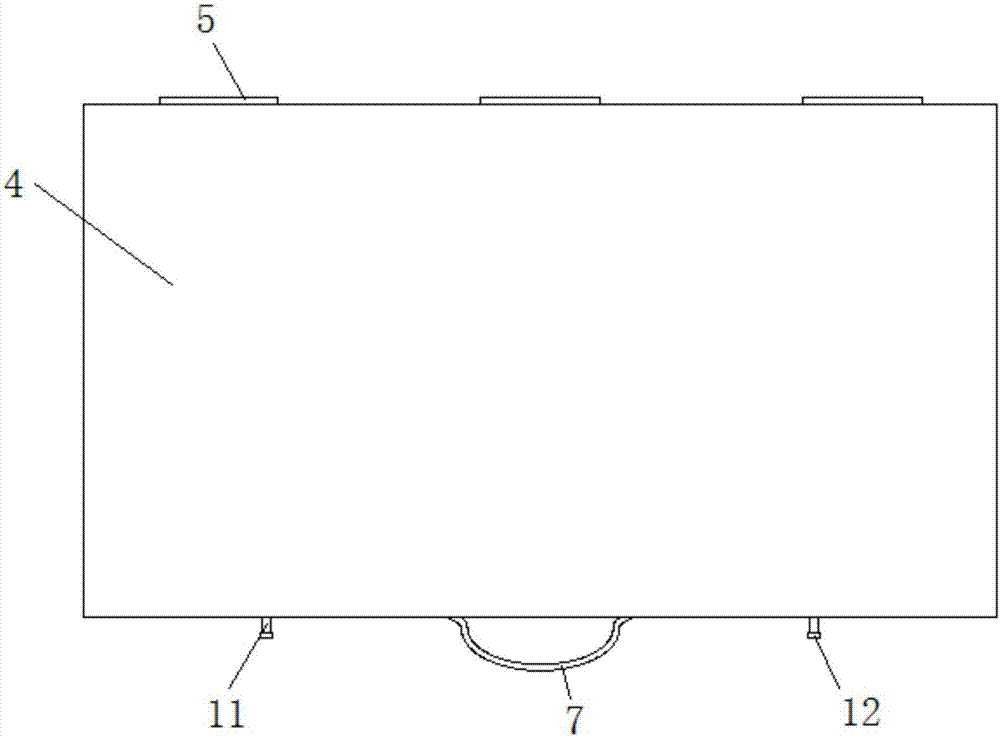

圖2為本發明俯視結構示意圖；

圖3為本發明正視結構示意圖；

圖4為本發明圖1種a處放大圖；

圖5為本發明卡塊槽俯視結構示意圖。

其中，1箱體、2箱體支撐塊、3防震皮套、4箱蓋、5合頁、6皮墊、7手提帶、8儀器放置槽、9卡塊槽、10動力槽、11活動桿、12動力塊、13第一卡塊連接板、14第二卡塊連接板、15拉力繩連接塊、16卡塊、17第一三角板、18第二三角板、19彈簧、20轉軸固定槽、21轉軸、22滑輪、23拉力繩。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明實施例提供一種便于拆卸的消防檢測儀器箱，如圖1-5所示，包括箱體(1)，箱體(1)的底部固定連接有箱體支撐塊(2)，箱體支撐塊(2)的數量為四個，四個箱體支撐塊(2)分別設置于箱體(1)的底部四角，箱體支撐塊(2)的底部套接有防震皮套(3)，通過設置箱體支撐塊(2)與防震皮套(3)，使該儀器箱能夠更加穩定地安放于桌面或地面，且能夠達到減震地效果，箱體(1)的頂部設置有箱蓋(4)，箱體(1)通過其左側頂部設置的合頁(5)與箱蓋(4)活動連接，通過設置合頁(5)，使箱體(1)與箱蓋(4)既能夠固定關閉也能夠旋轉打開，利于存放與取用箱內的儀器，合頁(5)的數量為三個，三個合頁(5)呈等距離設置，箱蓋(4)的底部與箱體(1)的接觸面固定連接有皮墊(6)，箱體(1)的右側中端并位于皮墊(6)的下方固定連接有手提帶(7)，通過設置手提帶(7)，便于攜帶或移動該儀器箱，箱體(1)與箱蓋(4)的內部均開設有儀器放置槽(8)，通過設置儀器放置槽(8)，使儀器箱內存放的儀器能夠十分穩定，避免震動而發生損壞。

箱體(1)的右側內部開設有卡塊槽(9)，卡塊槽(9)的內部右側開設有動力槽(10)，動力槽(10)內部套接有活動桿(11)，通過設置動力槽(10)，使動力桿(11)能夠于其內部左右活動，活動桿(11)的兩端均貫穿動力槽(10)，活動桿(11)的右端并位于箱體(1)的外側固定連接有動力塊(12)，活動桿(11)的頂部左側固定連接有第一卡塊連接板(13)，卡塊槽(9)的內部并位于活動桿(11)的上方設置有第二卡塊連接板(14)，第二卡塊連接板(14)與活動桿(11)未連接，活動桿(11)的直徑略小于動力槽(10)的直徑，第一卡塊連接板(13)位于第二卡塊連接板(14)的左側，第一卡塊連接板(13)與第二卡塊連接板(14)的正面均固定連接有拉力繩連接塊(15)。

箱蓋(4)的底部右側并位于卡塊槽(9)的位置固定連接有卡塊(16)，卡塊(16)的兩側底部均固定連接有第一三角板(17)，卡塊(16)位于第一卡塊連接板(13)與第二卡塊連接板(14)的中間，第一卡塊連接板(13)與第二卡塊連接板(14)靠近卡塊(16)的一側頂部均固定連接有第二三角板(18)，通過設置第一卡塊連接板(13)與第二卡塊連接板(14)，使第二三角板(18)能夠固定于第一三角板(17)的上方，通過設置第一三角板(17)與第二三角板(18)，使卡塊(16)能夠卡緊于卡塊槽(9)的內部，達到關閉箱蓋(4)的效果，第一三角板(17)與第二三角板(18)相適配，第一三角板(17)位于第二三角板(18)的下方，第一卡塊連接板(13)與第二卡塊連接板(14)遠離卡塊(16)的一側均固定連接有彈簧(19)，通過設置彈簧(19)，使第一卡塊連接板(13)與第二卡塊連接板(14)能夠自動卡緊卡塊(16)，彈簧(19)遠離卡塊(16)的一端與卡塊槽(9)的內壁固定連接，卡塊槽(9)的內壁右側并位于拉力繩連接塊(15)的右側開設有轉軸固定槽(20)，轉軸固定槽(20)的內部固定連接有轉軸(21)，轉軸(21)的表面套接有滑輪(22)，通過設置轉軸固定槽(20)與轉軸(21)，使滑輪(22)能夠固定于卡塊槽(9)的右側，拉力繩連接塊(15)的表面固定連接有拉力繩(23)，通過設置拉力繩連接塊(15)與拉力繩(23)，使第一卡塊連接板(13)與第二卡塊連接板(14)能夠同步活動，拉力繩(23)的長度略長于卡塊槽(9)的寬度，第一卡塊連接板(13)和第二卡塊連接板(14)與卡塊槽(9)的內壁距離相等，拉力繩(23)通過滑輪(22)將第一卡塊連接板(13)與第二卡塊連接板(14)連接。

工作原理：關閉該儀器箱時，可直接將箱蓋(4)向箱體(1)的位置用力按下，通過第一三角板(17)與第二三角板(18)能夠達到直接關閉的好處，需要取出儀器時，手動將動力塊(12)向箱體(1)按動后，第一卡塊連接板(13)與第二卡塊連接板(14)通過拉力繩(23)均向卡塊槽(9)的內壁兩側運動即可將箱蓋(4)打開并取出儀器進行檢測。

綜上所述，該便于拆卸的消防檢測儀器箱，通過設置箱體支撐塊(2)與防震皮套(3)，使該儀器箱能夠更加穩定地安放于桌面或地面，且能夠達到減震地效果，通過設置儀器放置槽(8)，使儀器箱內存放的儀器能夠十分穩定，避免震動而發生損壞，通過設置合頁(5)，使箱體(1)與箱蓋(4)既能夠固定關閉也能夠旋轉打開，利于存放與取用箱內的儀器，通過設置手提帶(7)，便于攜帶或移動該儀器箱。

并且，通過設置第一三角板(17)與第二三角板(18)，使卡塊(16)能夠卡緊于卡塊槽(9)的內部，達到關閉箱蓋(4)的效果，通過設置第一卡塊連接板(13)與第二卡塊連接板(14)，使第二三角板(18)能夠固定于第一三角板(17)的上方，通過設置彈簧(19)，使第一卡塊連接板(13)與第二卡塊連接板(14)能夠自動卡緊卡塊(16)，通過設置動力槽(10)，使動力桿(11)能夠于其內部左右活動，通過設置轉軸固定槽(20)與轉軸(21)，使滑輪(22)能夠固定于卡塊槽(9)的右側，通過設置拉力繩連接塊(15)與拉力繩(23)，使第一卡塊連接板(13)與第二卡塊連接板(14)能夠同步活動。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
