本發明涉及傘具領域，尤其涉及一種便于收納的傘具。

背景技術：

一般三折傘或多折傘都是通過人工的方式進行收疊。由于傘具在使用后或多或少傘面都會呈現混亂褶皺的情況，因此必須通過人工的方式對傘面進行整理，然后在折疊骨架，繼而通過傘帶將傘具束緊，最后將傘具放入到傘具收納袋中，這樣收攏傘具的整個過程相當費時，而且收攏的傘具也會不美觀。若當傘具不進行收納時，不僅會使得傘具的傘布容易弄臟，而且還會導致傘具的使用壽命降低。

技術實現要素：

本發明要解決的技術問題，在于提供一種便于收納的傘具，解決傘具收納較為繁瑣的問題。

本發明是這樣實現的：一種便于收納的傘具，包括傘布、傘骨和傘柄，所述傘布設置在傘骨上，所述傘骨設置在傘柄的固定端；還包括定型固片組件，所述傘骨包括折疊支架組和傘骨骨巢，所述折疊支架組設置在傘骨骨巢上；所述傘骨骨巢用于將折疊支架組的所有支架固定在傘骨骨巢，以及通過骨巢固定于傘柄上；傘布上設置有折痕，定型固片組件設置在折痕一側。

進一步地，所述折痕為設置在傘布以其圓心為起點向外陣列的直線傘布折痕、設置在傘布以其中心點為圓心的環形傘布折痕和/或設置在傘骨上的傘骨傘布折痕。

進一步地，所述傘具為三折傘，所述環形傘布折痕數量為兩個，定型固片組件包括內層定型固片、中層定型固片和外層定型固片，所述內層定型固片設置在最內側的環形傘布折痕的內側的傘布上，所述中層定型固片設置兩個環形傘布折痕之間的傘布上，外層定型固片設置在最外側環形傘布折痕的外側的傘布上。

進一步地，所述定型固片組件為pu定型固片組件、tpu定型固片組件、pet定型固片組件、pe定型固片組件、pp定型固片組件、abs定型固片組件、pvc定型固片組件或硅膠定型固片組件。

進一步地，所述折疊支架組為三折折疊支架組、雙折折疊支架組或四折折疊支架組。

進一步地，所述傘具為手動傘、自動傘或電動傘。

進一步地，所述傘具為雨傘或太陽傘。

進一步地，還包括傘帶，所述傘帶設置在傘布的外側面上，傘帶用于在傘布收攏折疊好后固定傘布。

本發明具有如下優點：區別于現有的傘具在進行收納的時候，需要通過人工的方式進行收納，而人工收納較方式較為繁瑣，因此較為耗時。本技術方案的傘具在根據傘具上的折痕線在收納時，可以達到初步的一定規則收攏。并且在傘布的內側面設置有定型固片組件，通過定型固片組件可以增加傘布在該定型固片組件所在區域的剛度和傘布表面的平整度；以及，因為定型固片組件分布在折痕線的一側，因此可以保證傘布折痕的位置不變，進而在收攏傘具時，根據定型固片組件與折痕對傘布進行有規則的收攏折疊，既保證傘面的平整，而且提高了收攏折疊傘具的速度，無需人工對傘具的傘布進行一一整理，避免了時間的浪費。

附圖說明

圖1為本發明實施例中便于收納的傘具三折傘的結構示意圖；

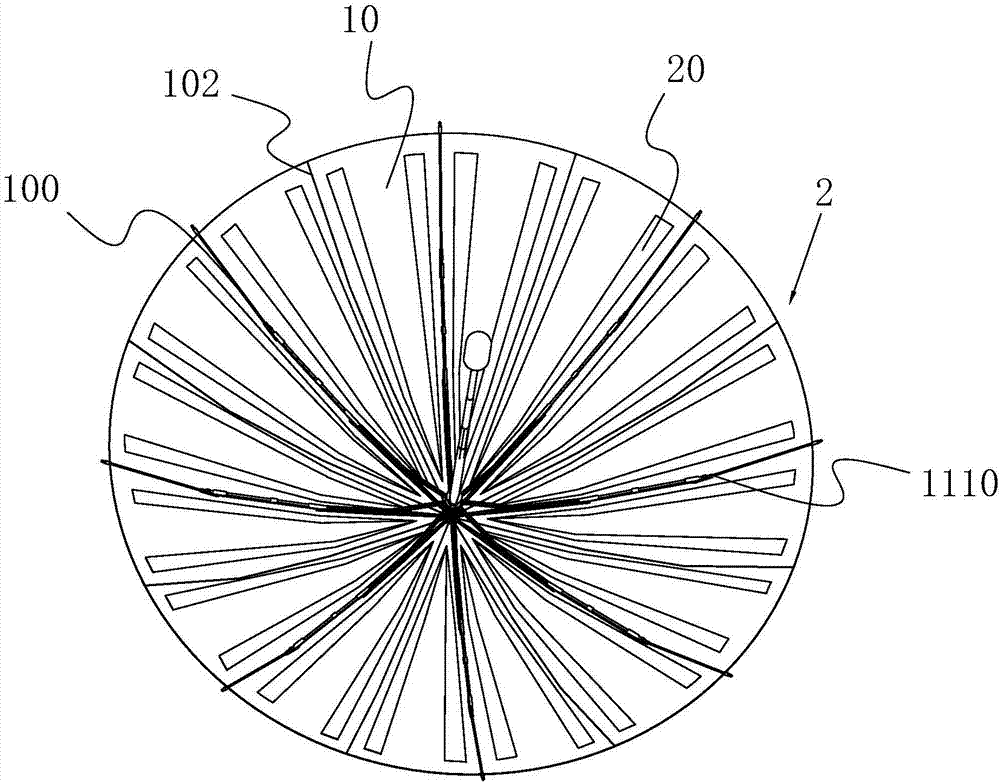

圖2為本發明實施例中便于收納的傘具直傘的結構示意圖；

圖3為本發明實施例中便于收納的傘具的側視圖；

圖4為本發明實施例中便于收納的傘具的傘骨結構圖；

圖5為本發明實施例中便于收納的傘具三折傘的收攏時的示意圖；

圖6為本發明實施例中便于收納的傘具的內層定型固片的示意圖；

圖7為本發明實施例中便于收納的傘具的中層定型固片的示意圖；

圖8為本發明實施例中便于收納的傘具的外層定型固片的示意圖。

附圖標記說明：

1、三折傘；2、直傘；

10、傘布；100、傘骨傘布折痕；101、環形傘布折痕；

102、直線傘布折痕；103、內層傘布；104、中層傘布；

105、外層傘布；

11、傘骨；111、折疊支架組；112、傘骨骨巢；

1110、折疊支架組的支架；

12、傘柄；

13、傘帶；

14、把手；

20、定型固片組件；201、內層定型固片；202、中層定型固片；

203、外層定型固片；1121、上巢；1122、下巢；

30、按鈕開關。

具體實施方式

為詳細說明本發明的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

請參閱圖1至圖8，本發明一種便于收納的傘具，包括傘布10、傘骨11和傘柄12，所述傘布設置在傘骨上，所述傘骨設置在傘柄的固定端；其特征在于：還包括定型固片組件20，所述傘骨包括折疊支架組111和傘骨骨巢112，所述折疊支架組設置在傘骨骨巢上；所述傘骨骨巢用于將折疊支架組的所有支架固定在傘骨骨巢，以及通過骨巢固定于傘柄上；傘布上設置有折痕，定型固片組件設置在折痕一側。

本技術方案的便于收納的傘具是為人們提供一款快速折疊的傘具，也就是人們在使用完該傘具后，在收攏傘具時，傘布會根據傘布上的折痕進行有規則的收攏折疊。因為在傘布的內表面靠近折痕的一側設置了定型固片組件，該定型固片組件靠近折痕設置，通過定型固片組件會使得傘布的折痕的位置在使用多次后不會發生改變，而且還能夠保持該定型固片組件所處區域的表面齊整。進而在經過傘骨骨巢收攏折疊支架組時，位于折疊支架組上的傘布會根據傘布上的折痕有規則的收攏折疊，進而達到快速折疊傘具的目的。

本技術方案所述折疊支架組為三折折疊支架組、雙折折疊支架組或四折折疊支架組。如圖1所示，所述折痕為設置在傘布以其圓心為起點向外陣列的直線傘布折痕102、設置在傘布以其中心點為圓心的環形傘布折痕101和/或設置在傘骨上的傘骨傘布折痕100。當所述傘具為三折傘1，所述環形傘布折痕數量為兩個，對于環形傘布折痕位于傘骨的折疊支架組的折疊節點處，定型固片組件包括內層定型固片201、中層定型固片202和外層定型固片203，所述內層定型固片設置在最內側的環形傘布折痕的內側的傘布上，所述中層定型固片設置兩個環形傘布折痕之間的傘布上，外層定型固片設置在最外側環形傘布折痕的外側的傘布上。同時根據該環形傘布折痕的劃分，最內側的環形傘布折痕的內側的傘布為內層傘布103，兩個環形傘布折痕之間的傘布為中層傘布104，最外側環形傘布折痕的外側的傘布為外層傘布105。

具體的，本實施例中的傘具是由傘布、傘骨、傘柄、傘帶、把手和定型固片組件，通過傘柄一端連接傘骨，而傘柄的另一端連接把手，對于傘柄為可以伸縮的桿，使得傘具在收納時可以收縮其傘柄。對于傘布則固定在傘骨上，固定的方式可以是通過線、繩綁在傘骨上，且通過傘帽固定傘布的中心位置在傘骨的上巢上。對于傘帶則固定在傘布的外側面上，在收納好傘具時，通過傘帶進行捆綁固定。為了提高傘具在收攏時的整齊度，在傘布上設置折痕。該折痕分為環形傘布折痕和直線傘布折痕，環形傘布折痕以傘布的中心點為圓形，并以傘骨的折疊支架組的支架節點處為半徑設置同圓心的環形折痕，環形傘布折痕的數量可以根據折疊支架組的支架節點的個數進行設置，例如：三折疊的傘具的折疊支架組的支架的節點有兩個，則設置兩個環形傘布折痕。而直線傘布折痕，則以傘布的中心點為起點向四周射散的折痕線，該直線傘布折痕的數量與折疊支架組的支架的數量相同，而且直線傘布折痕位于折疊支架組的支架與支架的中間位置。

根據環形傘布折痕將傘布劃分為：內層傘布、中層傘布和外層傘布。再在各層傘布上設置定型固片組件，而定型固片組件包括內層定型固片、中層定型固片和外層定型固片，并且對應的設置在內層傘布、中層傘布和外層傘布上。內層定型固片根據內層傘布被折痕與折疊支架組的支架1110的分割成為三角形區域，因此將內層定型固片設置為三角形狀、梯形形狀或三角形邊框形狀，進而將該內層定型固片粘貼固定在傘布的內表面上。而且對于內層傘布的區域根據折疊支架組的支架多少，會使得其三角形區域面積大小不一，若該三角形區域面積較小時，可以不進行粘貼固定內層定型固片。而對于中層傘布則被傘布折痕和折疊支架組的支架分割為梯形形狀，進而將梯形定型固片、梯形邊框定型固片或條狀定型固片粘貼固定在傘布內表面上。并且對于折疊支架組的折疊數量不同，可以增加或減少中層定型固片的層數，例如：四折疊傘具則具有兩層中層定型固片，而兩折疊傘具則不具有中層定型固片層。而對于外層傘布，由于外層傘布的傘布折痕與折疊支架組的支架之間區域面積較大，且傘布的內層和中層都粘貼有內層定型固片和中層定型固片，因此只需要在外層傘布的直線傘布折痕的一側粘貼外層定型固片即可。這樣的設置不僅僅降低了傘具整體的重量，而且根據折疊的慣性和折痕可以較好的折疊傘具。

對于定型固片組件是設置在直線傘布折痕的一側，以及環形傘布折痕的一側。進而可以保持傘布的折痕不會因為傘具的使用后改變，以及在折疊傘具時，通過定型固片組件還可以保持傘布布面的平整和提高傘布布面的剛度。進而在折疊收納傘具時傘布會根據折痕進行有規則的折疊，使得人們在收納傘具時，無需在對傘布進行一一整理，只需要在收攏傘具后，通過傘帶將傘布捆綁固定，最后放入傘帶中即可。避免了收納傘具繁瑣的過程，提高了收納傘具的效率。

如圖2所示，對于直傘2，則在直傘的折痕處于傘骨的支架處一側設置定型固片組件，其折疊收納的原理與三折傘的折疊收納原理相同，都是通過定型固片組件來保持直傘的折痕在多次使用后不會發生改變，以及在位于定型固片組件設置處可以保持傘布布面的齊整，以及傘具在折疊時，可以根據折痕收攏，達到快速折疊的目的。

如圖6、圖7和圖8所示，本技術方案所述定型固片組件為硬度大于傘布的固定型片，可以為非磁性的固定型片，如塑料片、硅膠片或者橡膠片。具體的可以為pu定型固片組件、tpu定型固片組件、pet定型固片組件、pe定型固片組件、pp定型固片組件、abs定型固片組件、pvc定型固片組件或硅膠定型固片組件。對于pu(英文名稱為：polyurethane)為聚氨酯材料是聚氨基甲酸酯的簡稱，是一種高分子材料。而tpu(英文名稱為：thermoplasticpolyurethanes)名稱為熱塑性聚氨酯彈性體橡膠。pet(英文名稱為：polyethyleneterephthalate)是聚對苯二甲酸乙二醇酯。pe聚乙烯(英文名稱為；polyethylene)是乙烯經聚合制得的一種熱塑性樹脂。pp(英文名稱為；polypropylene)是聚丙烯，是由丙烯聚合而制得的一種熱塑性樹脂。abs(英文名稱為acrylonitrile–butadiene–styrenecopolymer)是一種合成樹脂。pvc(英文名稱為polyvinylchloride)在化工領域上指化合物聚氯乙烯。因此對于定型固片組件在制作上可以使用不同材料，同時定型固片組件可以使用較為柔軟的材料進行制做，進而避免定型固片組件割破傘布，或者導致使用的人們被定型固片組件割傷。而且對于定型固片組件可以貼合或涂布的方式設置到傘布上，對于定型固片組件可以根據傘布的不同位置設置一定的形狀，進而使得傘布上的厚度不同，使得其傘布的不同位置的軟硬度不同，繼而人們在收攏折疊傘具時速度更快。在傘面的外表面或內表面，還可以通過類似pu材質的物體進行全面涂布，進而達到抵抗uv(英文名稱為ultraviolet，即紫外線光。)的目的。

本技術方案的傘具可以為手動傘、自動傘或電動傘。或所述傘具為雨傘或太陽傘。如圖4所示，對于傘具還包括傘帶13，所述傘帶設置在傘布的外側面上，傘帶用于在傘布收攏折疊好后固定傘布。對于傘骨骨巢包括有上巢1121和下巢1122，其上巢設置在傘柄的固定端端面上，而下巢則設置在折疊支架組的推動連桿的桿端上，以及下巢套設在傘柄上。通過傘骨骨巢的上巢可以將傘骨骨巢固定于傘柄一端上，而下巢則活動的套設在傘柄上，并且可以通過推動下巢對傘骨進行撐開或收攏。對于雨傘或太陽傘可以在傘柄的連接端上設置把手14，通過把手便于人們拿取雨傘或太陽上。而對于自動傘或電動傘，則可以在把手上還可以設置一個按鈕開關30，通過按鈕開關可以控制傘具打開/收攏，便于人們使用該傘具。在收攏折疊好傘具后，通過傘帶將傘具捆綁，繼而可以將傘具放入收納袋中。

以上所述僅為本發明的實施例，并非因此限制本發明的專利保護范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
