本實用新型涉及汽車音響領域，特別是一種便于儲存工具的車載汽車音響。

背景技術：

汽車音響最基本的條件就是有回放聲音的功能，汽車音響主要包括主機、揚聲器、功放三部分，主機是汽車音響中最重要的組成部分。

隨著社會的發展，汽車的普及，人們對汽車的要求及需求越來越高，汽車音響作為陶冶情操的主要零件，但是汽車音響工作時間比較長使就會產生熱量，使用壽命短，現有的音響并沒有散熱裝置,而且在車輛運行中會不穩定，所以需要固定，因此設置本裝置是很有必要的。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種便于儲存工具的車載汽車音響。

實現上述目的本實用新型的技術方案為，一種便于儲存工具的車載汽車音響，包括工具箱本體,所述工具箱本體上表面固定連接有音響本體，所述音響本體前側表面加工有矩形開口，所述矩形開口內嵌裝有控制面板，所述控制面板后側表面固定連接有PCB板，所述控制面板前側表面中心處設有液晶顯示屏，所述控制面板前側表面且位于液晶顯示屏下方設有兩對功能鍵，所述控制面板前側表面且位于液晶顯示屏兩側加工有兩對圓形凹槽，所述兩對圓形凹槽內的每個圓形凹槽內均設有揚聲器，所述音響本體后側表面加工有圓形開口，所述圓形開口內嵌裝有散熱風扇，所述音響本體內設有金屬散熱器、溫度傳感器和語音模塊，所述工具箱本體前側表面加工有矩形凹槽，所述矩形凹槽內設有一對矩形隔板，所述一對矩形隔板內的每個矩形隔板上表面中心處均固定連接有篩網隔板，所述工具箱本體前側表面活動連接有與矩形凹槽相匹配的矩形擋門，所述矩形擋門側表面設有卡扣，所述工具箱本體右側表面加工有與卡扣相匹配的卡槽，所述工具箱本體下表面四角處均設有強力磁鐵。

所述散熱風扇上套裝有保護篩網。

所述溫度傳感器的型號為TR-02025。

所述矩形擋門側表面固定連接有N型把手。

所述N型把手上套裝有摩擦圈。

利用本實用新型的技術方案制作的一種便于儲存工具的車載汽車音響，提高了質量，降低了成本，節省空間，結構新穎，及時散熱，使用壽命長，便于拆卸維修，適用范圍廣，外形美觀，穩定可靠。

附圖說明

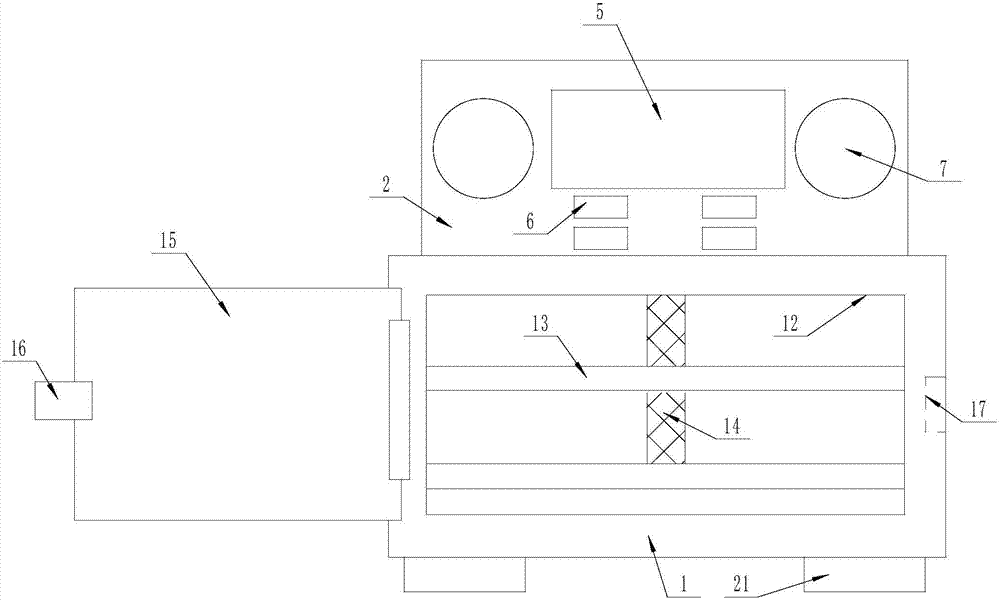

圖1是本實用新型所述一種便于儲存工具的車載汽車音響的結構示意圖；

圖2是本實用新型所述一種便于儲存工具的車載汽車音響的主視圖；

圖中，1、工具箱本體；2、音響本體；3、控制面板；4、PCB板；5、液晶顯示屏；6、功能鍵；7、揚聲器；8、散熱風扇；9、金屬散熱器；10、溫度傳感器；11、語音模塊；12、矩形凹槽；13、矩形隔板；14、篩網隔板；15、矩形擋門；16、卡扣；17、卡槽；18、保護篩網；19、N型把手；20、摩擦圈；21、強力磁鐵。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-2所示，一種便于儲存工具的車載汽車音響，包括工具箱本體(1),所述工具箱本體(1)上表面固定連接有音響本體(2)，所述音響本體(2)前側表面加工有矩形開口，所述矩形開口內嵌裝有控制面板(3)，所述控制面板(3)后側表面固定連接有PCB板(4)，所述控制面板(3)前側表面中心處設有液晶顯示屏(5)，所述控制面板(3)前側表面且位于液晶顯示屏(5)下方設有兩對功能鍵(6)，所述控制面板(3)前側表面且位于液晶顯示屏(5)兩側加工有兩對圓形凹槽，所述兩對圓形凹槽內的每個圓形凹槽內均設有揚聲器(7)，所述音響本體(2)后側表面加工有圓形開口，所述圓形開口內嵌裝有散熱風扇(8)，所述音響本體(2)內設有金屬散熱器(9)、溫度傳感器(10)和語音模塊(11)，所述工具箱本體(1)前側表面加工有矩形凹槽(12)，所述矩形凹槽(12)內設有一對矩形隔板(13)，所述一對矩形隔板(13)內的每個矩形隔板(13)上表面中心處均固定連接有篩網隔板(14)，所述工具箱本體(1)前側表面活動連接有與矩形凹槽(12)相匹配的矩形擋門(15)，所述矩形擋門(15)側表面設有卡扣(16)，所述工具箱本體(1)右側表面加工有與卡扣(16)相匹配的卡槽(17)，所述工具箱本體(1)下表面四角處均設有強力磁鐵(21)；所述散熱風扇(8)上套裝有保護篩網(18)；所述溫度傳感器(10)的型號為TR-02025；所述矩形擋門(15)側表面固定連接有N型把手(19)；所述N型把手(19)上套裝有摩擦圈(20)。

本實施方案的特點為，工具箱本體用來承載音響本體，同時可以承裝工具，矩形開口內嵌裝有控制面板用來承載PCB板，液晶顯示屏顯示溫度，兩對功能鍵可以調節音量，揚聲器可以通過語音模塊發出音樂，擴大音效，溫度傳感器感應溫度，當溫度過高時，散熱風扇開始旋轉散熱，金屬散熱器開始散熱，增加散熱效果，一對矩形隔板可以放置工具，篩網隔板可以將工具分類存放，矩形擋門通過卡扣與卡槽相配合起到密封效果，工具箱本體下表面四角處的強力磁鐵具有固定作用，提高了質量，降低了成本，節省空間，結構新穎，及時散熱，使用壽命長，便于拆卸維修，適用范圍廣，外形美觀，穩定可靠。

在本實施方案中，首先在本裝置空閑處安裝可編程系列控制器，以MAM-200型號的控制器為例，將該型號控制器的七個輸出端子通過導線分別與液晶顯示屏、PCB板、揚聲器、散熱風扇、金屬散熱器、溫度傳感器和語音模塊的輸入端連接。本領域人員通過控制器編程后，完全可控制各個電器件的工作順序，具體工作原理如下：選擇溫度傳感器的型號為TR-02025，工具箱本體用來承載音響本體，承載PCB板方便電線連接液晶顯示屏，兩對功能鍵可以調節音量，圓形凹槽內的揚聲器可以通過語音模塊發出音樂，發聲時間過長時，溫度傳感器感應溫度，當溫度過高時，圓形開口內嵌裝的散熱風扇開始旋轉散熱，同時金屬散熱器開始散熱，矩形凹槽內的一對矩形隔板可以放置工具，篩網隔板可以將工具分類存放，矩形擋門通過卡扣與卡槽相配合起到密封效果，工具箱本體下表面四角處的強力磁鐵具有固定作用，N型把手方便開關門，摩擦圈防止磨手。

實施例2：卡槽可替換為卡鎖，其他結構與實施例1相同，同樣能夠通過與卡扣配合達到密封工具箱的效果。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
