本發明涉及一種用于飲品容器的蓋組件、以及一種包括蓋組件和飲品容器的飲品系統。

背景技術：

1、飲品容器用于儲存可飲用的流體。為了有助于控制泄漏，通常在飲品容器上安裝蓋組件。蓋組件包括流體出口(如飲品嘴或小孔(sip?hole))，用戶可以從流體出口飲用流體。蓋組件可以包括活動蓋，所述活動蓋當設置在閉蓋位置時覆蓋流體出口。蓋組件可以還包括將蓋可釋放地鎖定在閉蓋位置的鎖。

技術實現思路

1、一方面，本發明涉及一種用于飲品容器的蓋組件。

2、在使用時，蓋組件可安裝于飲品容器的開口端的頂部。

3、蓋組件包括：

4、基座；

5、流體出口，設置于基座上；

6、蓋；

7、樞軸鉸鏈，蓋能圍繞樞軸鉸鏈相對于基座在閉蓋位置和開蓋位置之間轉動；以及

8、閉蓋鎖，將蓋可釋放地鎖定在閉蓋位置。

9、當蓋處于閉蓋位置時，流體出口被蓋覆蓋，以阻止流體通過流體出口分配。

10、當蓋處于開蓋位置時，流體出口可由用戶接近，以允許通過流體出口進行流體的分配。

11、當蓋由閉蓋鎖鎖定時，蓋是不可移動的且固定在閉蓋位置。

12、當蓋由閉蓋鎖釋放時，蓋可以在閉蓋位置和開蓋位置之間自由移動。

13、基座可包括上壁和側壁，流體出口設置于上壁上。

14、閉蓋鎖可設置于基座側壁上并位于基座上壁的平面下方。

15、將閉蓋鎖設置于基座上壁的平面下方有利地允許用戶在對閉蓋鎖的干擾最小的情況下接近流體出口。

16、閉蓋鎖可以包括閉鎖構件，閉鎖構件配置為，當蓋設置于閉蓋位置時閉鎖蓋。閉鎖構件可以包括任何合適的緊固裝置，例如，掛鉤或突起，該掛鉤或突起配置成，當閉鎖構件處于閉鎖位置(并且蓋處于閉蓋位置)時與蓋形成閉鎖接合。

17、閉鎖構件可相對于處于閉蓋位置的蓋在閉鎖位置和解開位置之間移動。當閉鎖構件設置于閉鎖位置時，閉鎖構件配置為與處于閉蓋位置的蓋接合，從而對蓋提供第一鎖定作用。當閉鎖構件設置于解開位置時，閉鎖構件不能與處于閉蓋位置的蓋接合。因此，蓋可以根據需要在閉蓋位置和開蓋位置之間自由移動。

18、閉鎖構件可以在閉鎖位置和解開位置之間沿著轉動方向移動。

19、閉蓋鎖可以包括鎖定構件，以將閉鎖構件鎖定在閉鎖位置。鎖定構件可以包括任何合適的鎖定裝置，例如，鎖定構件可以包括鎖定構件抵接部，該鎖定構件抵接部配置為，當鎖定構件處于鎖定位置時與鎖定位置抵接部形成抵接接合，以禁止閉鎖構件的運動。

20、鎖定構件可以相對于閉鎖構件在鎖定位置和解鎖位置之間移動。當鎖定構件設置于鎖定位置時，閉鎖構件被禁止移動，從而固定在閉鎖位置。當鎖定構件設置于解鎖位置時，閉鎖構件可以在閉鎖位置和解開位置之間自由移動。在一示例中，當閉鎖構件設置于閉鎖位置、并將蓋鎖定在閉蓋位置時，鎖定構件可以設置于鎖定位置，以將閉鎖構件鎖定在閉鎖位置，從而對蓋提供第二鎖定作用。當需要打開蓋組件時，鎖定構件可設置于解鎖位置，以允許閉鎖構件移動到解開位置并釋放蓋。

21、鎖定構件可相對于閉鎖構件在鎖定位置與解鎖位置之間沿著線性方向移動。

22、閉蓋鎖可以包括使鎖定構件與閉鎖構件相互連接的肘節，其中肘節配置為允許鎖定構件與閉鎖構件(作為結合單元)一起在閉鎖位置與解開位置之間移動，且其中肘節配置為，允許鎖定構件在保持相互連接的同時相對于閉鎖構件在鎖定位置與解鎖位置之間移動。肘節作為控制鎖定構件相對于閉鎖構件在鎖定位置和解鎖位置之間的運動的鎖定構件致動器。例如，肘節控制鎖定構件相對于閉鎖構件在鎖定位置和解鎖位置之間的橫向運動。

23、肘節可以包括突起，當鎖定構件設置于鎖定位置時與突起形成互配接合的第一凹槽，以及當鎖定構件設置于解鎖位置時與突起形成互配接合的第二凹槽。突起、第一凹槽和第二凹槽配置為控制鎖定構件在鎖定位置和解鎖位置之間的運動方向和位移。例如，突起、第一凹槽和第二凹槽配置為允許鎖定構件在鎖定位置和解鎖位置之間相對于閉鎖構件沿線性方向移動且具有線性位移。第一凹槽和第二凹槽分別限定鎖定位置和解鎖位置。突起可以在用戶的力的作用下發生彈性變形，以與各凹槽接合和分離，從而允許鎖定構件在第一凹槽(鎖定位置)和第二凹槽(解鎖位置)之間移動。使用可彈性變形的突起提供了第一凹槽(鎖定位置)和第二凹槽(解鎖位置)之間的平滑過渡。使用可彈性變形的突起有利于避免肘節的磨損，從而延長互連部件的使用壽命。使用可彈性變形的突起和凹槽有利于向用戶提供觸覺反饋，這允許用戶感覺到何時鎖定構件按預期移動到鎖定位置或解鎖位置。當突起在第一凹槽和第二凹槽之間運動時可產生聲響，這有助于用戶知道鎖定構件已在鎖定位置和解鎖位置之間運動。突起可設置于鎖定構件上。第一凹槽和第二凹槽可設置于閉鎖構件上。突起與凹槽之間的配合接合使鎖定構件與閉鎖構件相互連接。因此，當鎖定構件處于鎖定位置和解鎖位置時，保持相互連接。

24、閉蓋鎖可以包括閉鎖構件致動器，以控制閉鎖構件在閉鎖位置和解開位置之間的運動。閉鎖構件致動器可以包括樞軸，閉鎖構件圍繞樞軸在閉鎖位置和解開位置之間轉動。樞軸可以包括限定樞軸軸線的樞軸銷，由此，閉鎖部件與樞軸銷聯接。閉鎖構件可以包括樞軸孔，樞軸銷通過樞軸孔延伸。

25、閉鎖件致動器可以包括偏置彈簧，使閉鎖構件偏向閉鎖位置。偏置彈簧可通過彈簧安裝座安裝在閉鎖構件上，且安裝在樞軸軸線下方。

26、閉鎖構件致動器可包括閉鎖位置抵接部，當閉鎖構件設置于閉鎖位置時，閉鎖位置抵接部配置為與閉鎖構件或鎖定構件形成抵接接合。閉鎖位置抵接部限定了閉鎖位置，并阻止閉鎖構件在閉鎖位置之外的進一步轉動。

27、閉鎖構件致動器可包括解開位置抵接部，當閉鎖構件設置于解開位置時，解開位置抵接部配置為與閉鎖構件或鎖定構件形成抵接接合。解開位置抵接部限定了解開位置，并阻止閉鎖構件在解開位置之外的進一步轉動。鎖定構件可以包括用戶可接觸的外表面。

28、閉蓋鎖可以通過施加在鎖定構件的外表面的用戶激活力進行用戶激活。

29、閉鎖構件致動器可以被用戶激活，將相互連接的鎖定構件和閉鎖構件從閉鎖位置運動到解開位置。例如，閉鎖構件致動器可以配置為可以通過施加在鎖定構件的外表面的解開力來激活，使相互連接的鎖定構件和閉鎖構件沿從閉鎖位置到解開位置的轉動解開方向上轉動。

30、用戶可以根據需要激活肘節，以使鎖定構件相對于閉鎖構件在鎖定位置和解鎖位置之間運動。例如，肘節可配置為可由施加在鎖定構件的外表面的鎖定力來激活，使鎖定構件相對于閉鎖構件沿線性鎖定方向從解鎖位置滑動到鎖定位置。肘節可配置為由施加在鎖定構件的外表面的解鎖力來激活，使鎖定構件相對于閉鎖構件沿線性鎖定方向(與線性鎖定方向相反)從鎖定位置向解鎖位置滑動。

31、閉蓋鎖可以包括導向件，以引導鎖定構件相對于閉鎖構件在鎖定位置和解鎖位置之間的運動。在一示例中，導向件可以包括在鎖定構件中形成的至少一個導向孔，以接收樞軸銷。如此，導向孔配置為，當鎖定構件一般在鎖定位置和解鎖位置之間運動時引導鎖定構件相對于樞軸銷的運動。導向孔配置為，當鎖定構件在鎖定位置和解鎖位置之間運動時引導鎖定構件的運動方向和位移。例如，導向孔可以是延長孔，以引導鎖定構件相對于樞軸銷和閉鎖構件在鎖定位置和解鎖位置之間的線性運動和線性位移。

32、樞軸鉸鏈連接基座和蓋，蓋可圍繞樞軸鉸鏈相對于基座在閉蓋位置和開蓋之間轉動，樞軸鉸鏈可以包括樞軸軸線，樞軸軸線超出基座的外緣一段間距設置。

33、配置樞軸軸線超出基座的外緣/周邊/外圍邊緣一段間距，允許蓋不與基座發生干擾的在閉蓋位置和開蓋位置之間圍繞樞軸軸線轉動。如此，蓋不會與基座直之間有任何阻止蓋在閉蓋位置和開蓋位置之間轉動的限制接觸。

34、將樞軸軸線從基座中間隔開，允許蓋相對于基座向后轉動至開蓋位置，由此，蓋從樞軸鉸鏈向下延伸，蓋設置于樞軸下方。如此，蓋足夠位于用戶的視線之外，以免用戶從流體出口飲用流體時影響可見度。此外，蓋的位置足夠遠離流體出口，以免影響用戶對流體出口的接近。因此，將蓋設置于開蓋位置提高了用戶的安全性。

35、將樞軸軸線從基座中間隔開，允許蓋相對于基座向前轉動至閉蓋位置，由此，蓋設置為從樞軸鉸鏈穿過基座延伸、蓋住流體出口、并與基座密封接合。

36、在開蓋位置，蓋可以被配置為在基本平行于基座側壁和/或飲品容器的側壁的樞軸軸線下方向下延伸。在開蓋位置，蓋的一部分可以抵接基座側壁和/或飲品容器的側壁，形成接觸接合。蓋抵接部可與基座側壁和/或飲品容器的側壁具有對應的型面，由此，當蓋處于開蓋位置時，蓋抵接部配置為與基座側壁和/或飲品容器的側壁齊平。

37、樞軸軸線可配置為位于基座上壁的平面下方。如此，在開蓋位置時，蓋設置于基座上壁的平面下方。因此，當蓋處于開蓋位置時，蓋不在穿過基座上壁的用戶視線范圍內。

38、樞軸鉸鏈可包括：

39、從基座伸出的樞軸臂，樞軸臂限定超出基座外的間距；以及

40、設置于樞軸臂的遠端的樞軸銷，樞軸銷限定樞軸軸線，蓋轉動地聯接于樞軸銷。

41、樞軸鉸鏈可以是彈簧加載樞軸鉸鏈。彈簧加載樞軸鉸鏈可以包括打開偏置件，以使蓋偏離閉蓋位置。樞軸鉸鏈可以包括安裝在樞軸銷上的偏置彈簧，其中偏置彈簧配置為在遠離閉鎖蓋位置的蓋上施加打開偏置力。

42、蓋組件可以包括開蓋鎖，可將蓋可釋放地鎖定在開蓋位置。

43、開蓋鎖可以包括配合件和配置為形成配合接合的凹槽，當蓋處于開蓋位置時，配合件和凹槽將蓋保持在開蓋位置。當將蓋運動到開蓋位置時，配合件可以在用戶力的作用下彈性變形，從而將配合件定位在凹槽中。在用戶力的作用下，配合件可以彈性變形，將配合件從凹槽中移開，從而允許蓋從開蓋位置移開。配合件可設置于蓋上，凹槽可設置于樞軸鉸鏈上。

44、蓋組件可以包括中間蓋鎖，以將蓋可釋放地鎖定在閉蓋位置和開蓋位置之間的中間蓋位置。

45、中間蓋鎖可以包括抵接件和抵接部，在蓋處于中間位置時，抵接件和抵接部配置為形成抵接接合，從而將蓋保持在中間位置。在用戶力的作用下，抵接件可以彈性變形，將抵接件與抵接部分離，從而允許蓋越過中間蓋位置運動到開蓋位置或閉蓋位置，運動到開蓋位置或閉蓋位置則取決于蓋圍繞樞軸的轉動方向。抵接件可設置于蓋上，抵接部可設置于樞軸鉸鏈上。抵接部可包括突起、隆起或邊緣。

46、蓋組件可以包括手柄。手柄可與樞軸鉸鏈聯接，并可圍繞樞軸軸線相對于蓋獨立轉動。手柄可以轉動到閉合手柄位置，此時用戶不能通過手柄握住蓋組件。手柄可以轉動到打開手柄位置，此時用戶可以通過手柄握住蓋組件。手柄可以圍繞樞軸軸線在第一閉合手柄位置和第二閉合手柄位置之間轉動，此時手柄處于第一閉合手柄位置和第二閉合手柄位置之間的打開手柄位置。

47、在第一閉合手柄位置，手柄可以與蓋之間設置第一手指能接近空間(距離)，從而允許用戶手指接近手柄。如此，用戶可以接近手柄，將手柄從第一閉合手柄位置移開。蓋可以包括傾斜表面，以形成手柄和蓋之間的第一手指能接近空間。

48、蓋可以包括手柄凹槽，用于接收處于第一閉合手柄位置的手柄。手柄可以配置為，在第一閉合手柄位置、手柄接收于手柄凹槽時與蓋齊平。手柄凹槽可包括傾斜表面，在設置于第一閉合手柄位置、手柄接收于手柄凹槽時形成手柄凹槽與手柄之間的第一手指能接近空間。

49、手柄可以與基座之間設置第二手指能接近空間(距離)，從而在第二閉合手柄位置允許用戶手指接近手柄。如此，用戶可以接近手柄，將手柄從第二手柄閉合位置移開。

50、蓋組件可包括第一閉合手柄鎖，可將手柄可釋放地鎖定在第一閉合手柄位置。

51、蓋組件可包括第二閉合手柄鎖，可將手柄可釋放地鎖定在第二閉合手柄位置。

52、蓋組件可以包括打開手柄鎖，可將手柄可釋放地鎖定在打開手柄位置。

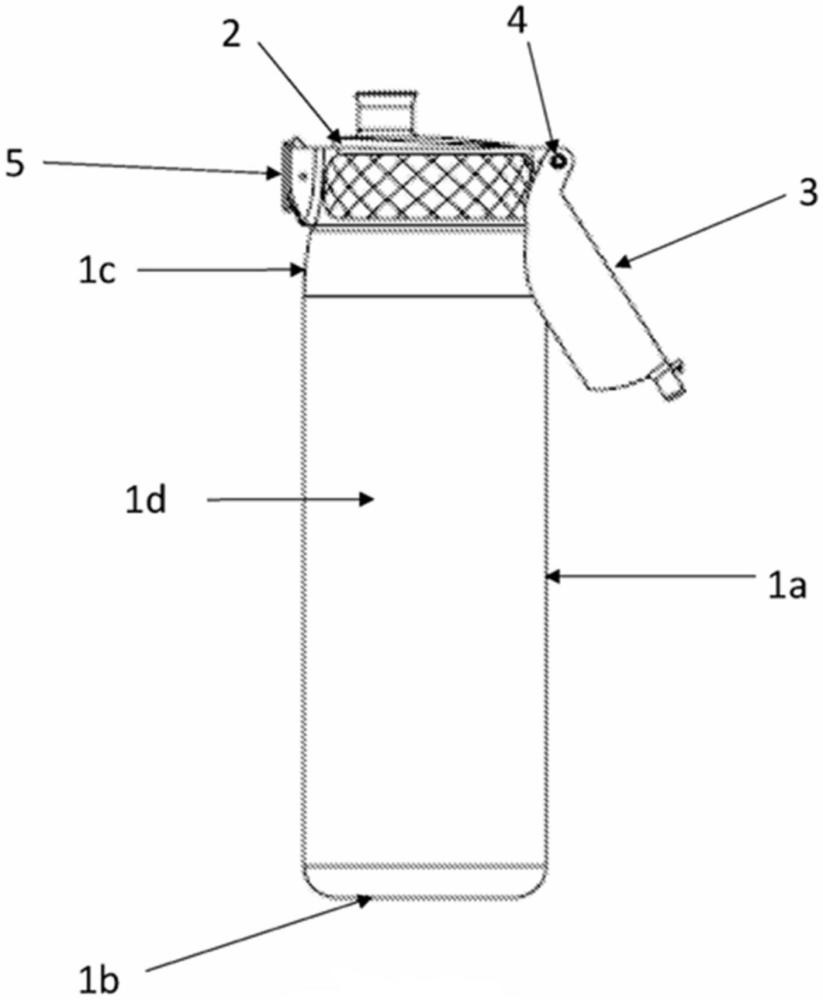

53、第二方面，本發明涉及一種飲品系統，包括：

54、飲品容器，包括開口端；

55、根據本發明第一方面的蓋組件，安裝于飲品容器的開口端的頂部。
