本技術涉及壓合設備，更具體地說，它涉及一種鞋材生產用鞋幫鞋底壓合設備。

背景技術：

1、鞋是根據人們參加運動或旅游的特點設計制造的鞋子，運動鞋的鞋底和普通的皮鞋、膠鞋不同，一般都是柔軟而富有彈性的，能起一定的緩沖作用，運動時能增強彈性，在鞋生產中，先將鞋底和鞋幫單獨生產后，再使用膠水粘合，而在鞋底與鞋幫粘合時需使用加壓設備對鞋底與鞋幫的結合處加壓。

2、目前的鞋幫鞋底壓合設備，大都結構簡單，對于鞋幫或鞋底的固定效果較差，容易導致其在壓合的過程中，受力不均或發生偏移，造成鞋幫和鞋底粘接失敗，同時鞋幫和鞋底粘接后，膠水凝固時間較長，使其壓合靜置時間拉長，影響其生產效率。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種鞋材生產用鞋幫鞋底壓合設備，其具有受力均勻和提高生產效率的特點。

3、(2)技術方案

4、為實現上述目的，本實用新型提供了一種鞋材生產用鞋幫鞋底壓合設備，包括工作臺，所述工作臺的頂部通過支桿固定連接有撐塊，所述撐塊的一側嵌設有兩個微型電動推桿，兩個所述微型電動推桿的一端固定連接有弧塊，所述工作臺的頂部一側固定連接有支架，所述支架的底部固定連接有四個第二電動推桿，四個所述第二電動推桿的一端固定連接有壓板，所述壓板內設置有彎折管，所述支架的頂部固定連接有水箱，所述水箱內固定連接有多個電加熱管，所述支架的頂部一側固定連接有水泵，所述水泵的進水端連通有導管，所述導管的一端與水箱的一側連通，所述水泵的出水端連通有第一伸縮管，所述第一伸縮管的一端穿過支架與彎折管的一端連通，所述水箱的另一側連通有第二伸縮管，所述第二伸縮管的一端穿過支架與彎折管的另一端連通。

5、使用本技術方案的一種鞋材生產用鞋幫鞋底壓合設備時，通過支桿、撐塊、微型電動推桿和弧塊的共同作用，便于將鞋幫套在撐塊及弧塊外側進行固定，再調節弧塊位置，使其在壓合的過程中，可受力均勻且不易偏移，通過水箱、電加熱管、第二電動推桿、壓板和彎折管的共同作用，利用流動的熱水，在壓合的過程中，對膠水進行加熱，使其快速凝固，進而提高生產效率。

6、進一步地，所述工作臺的底部四角均固定連接有支腿。

7、進一步地，所述工作臺的頂部一側設置有控制器。

8、進一步地，所述工作臺的頂部固定連接有第一電動推桿，所述第一電動推桿的頂部固定連接有弧架。

9、進一步地，所述水箱的正面設置有觀察窗。

10、進一步地，所述水箱頂部連通有進水管，所述進水管的頂部螺紋連接有封蓋。

11、進一步地，所述支架的頂部開設有兩個通孔，所述第一伸縮管和第二伸縮管分別位于兩個通孔內。

12、(3)有益效果

13、綜上所述，本實用新型具有以下有益效果：

14、1、通過支桿、撐塊、微型電動推桿和弧塊的共同作用，便于將鞋幫套在撐塊及弧塊外側進行固定，再調節弧塊位置，使其在壓合的過程中，可受力均勻且不易偏移，通過水箱、電加熱管、第二電動推桿、壓板和彎折管的共同作用，利用流動的熱水，在壓合的過程中，對膠水進行加熱，使其快速凝固，進而提高生產效率；

15、2、通過設置第一電動推桿和弧架，可對鞋幫的底部一側對其起到托起效果，進一步提高其受力均勻效果，通過設置進水管，方便向水箱內倒入水，通過設置通孔，便于第一伸縮管和第二伸縮管的伸縮。

技術特征：

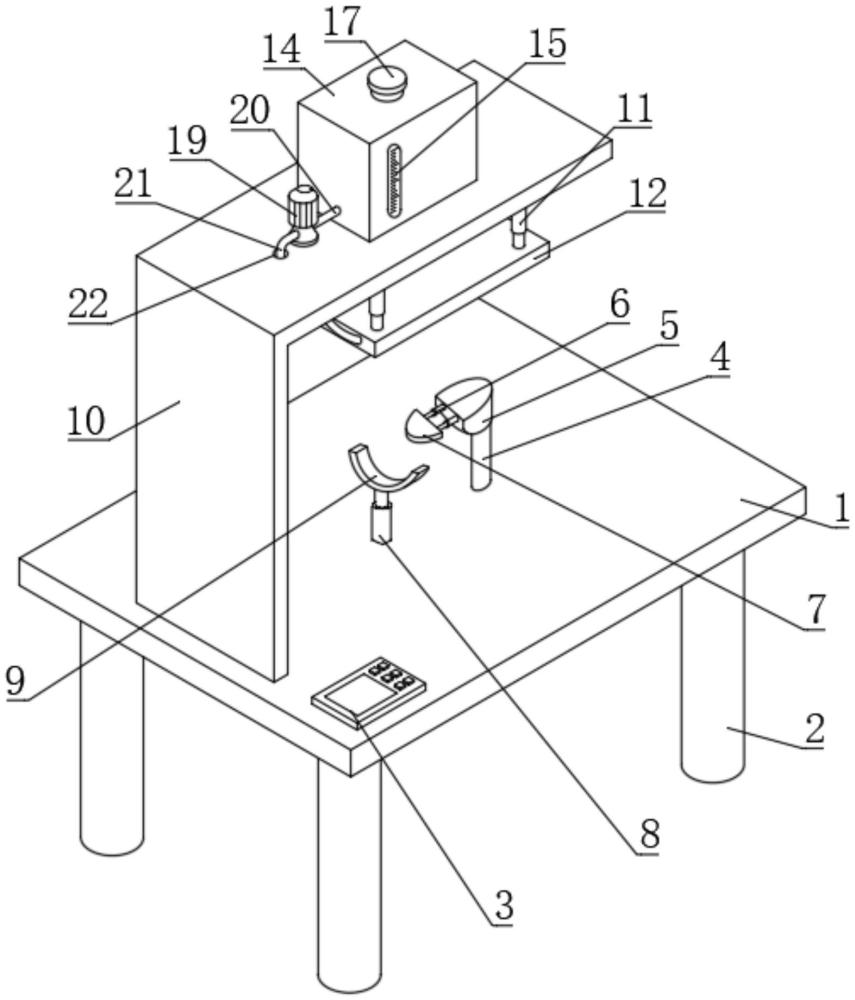

1.一種鞋材生產用鞋幫鞋底壓合設備，包括工作臺(1)，其特征在于：所述工作臺(1)的頂部通過支桿(4)固定連接有撐塊(5)，所述撐塊(5)的一側嵌設有兩個微型電動推桿(6)，兩個所述微型電動推桿(6)的一端固定連接有弧塊(7)，所述工作臺(1)的頂部一側固定連接有支架(10)，所述支架(10)的底部固定連接有四個第二電動推桿(11)，四個所述第二電動推桿(11)的一端固定連接有壓板(12)，所述壓板(12)內設置有彎折管(13)，所述支架(10)的頂部固定連接有水箱(14)，所述水箱(14)內固定連接有多個電加熱管(18)，所述支架(10)的頂部一側固定連接有水泵(19)，所述水泵(19)的進水端連通有導管(20)，所述導管(20)的一端與水箱(14)的一側連通，所述水泵(19)的出水端連通有第一伸縮管(21)，所述第一伸縮管(21)的一端穿過支架(10)與彎折管(13)的一端連通，所述水箱(14)的另一側連通有第二伸縮管(23)，所述第二伸縮管(23)的一端穿過支架(10)與彎折管(13)的另一端連通。

2.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述工作臺(1)的底部四角均固定連接有支腿(2)。

3.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述工作臺(1)的頂部一側設置有控制器(3)。

4.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述工作臺(1)的頂部固定連接有第一電動推桿(8)，所述第一電動推桿(8)的頂部固定連接有弧架(9)。

5.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述水箱(14)的正面設置有觀察窗(15)。

6.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述水箱(14)頂部連通有進水管(16)，所述進水管(16)的頂部螺紋連接有封蓋(17)。

7.根據權利要求1所述的一種鞋材生產用鞋幫鞋底壓合設備，其特征在于：所述支架(10)的頂部開設有兩個通孔(22)，所述第一伸縮管(21)和第二伸縮管(23)分別位于兩個通孔(22)內。

技術總結
本技術公開了一種鞋材生產用鞋幫鞋底壓合設備，屬于壓合設備技術領域，其中，包括工作臺，所述工作臺的頂部通過支桿固定連接有撐塊，所述撐塊的一側嵌設有兩個微型電動推桿，兩個所述微型電動推桿的一端固定連接有弧塊，所述工作臺的頂部一側固定連接有支架，所述支架的底部固定連接有四個第二電動推桿。通過支桿、撐塊、微型電動推桿和弧塊的共同作用，便于將鞋幫套在撐塊及弧塊外側進行固定，再調節弧塊位置，使其在壓合的過程中，可受力均勻且不易偏移，通過水箱、電加熱管、第二電動推桿、壓板和彎折管的共同作用，利用流動的熱水，在壓合的過程中，對膠水進行加熱，使其快速凝固，進而提高生產效率。
