本技術涉及美發器，尤其涉及一種卷發棒。

背景技術：

1、現有的風梳卷發棒，一般都是在正向設置出風口，導致使用卷發棒時，從出風口吹出的熱風會朝著使用者的面部，使得面部產生不適感，導致使用者的使用體驗不佳。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種卷發棒。

2、為了解決上述技術問題，本實用新型采用如下技術方案：

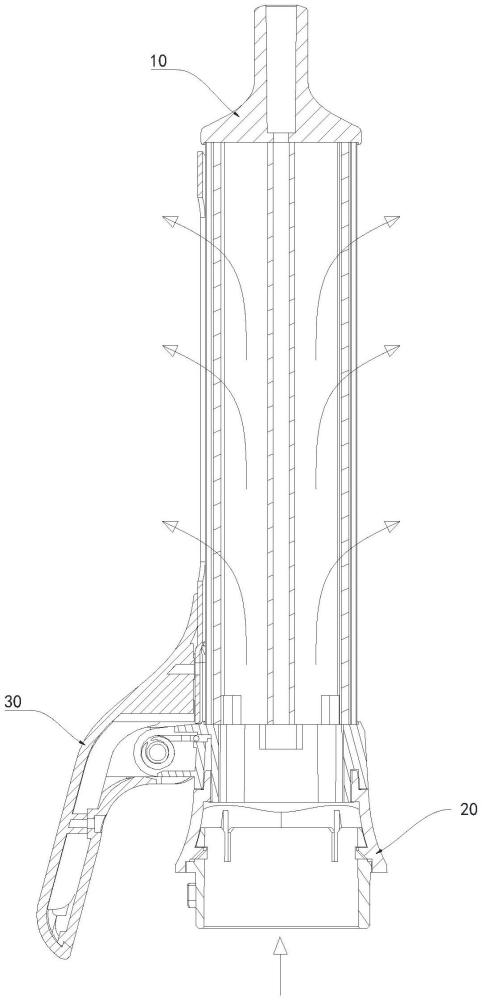

3、本實用新型實施例提供一種卷發棒，包括：卷發棒本體和連接組件，所述卷發棒本體包括管狀出風件，所述連接組件用于將所述管狀出風件與主機的輸出端相連，所述管狀出風件的外周徑向設有若干個導流結構，所述導流結構處開設有沿徑向貫穿的斜向出風口，所述導流結構和所述斜向出風口均沿所述管狀出風件軸向延伸，所述主機產生的氣流經過所述連接組件沿所述斜向出風口吹出。

4、在一具體實施例中，所述管狀出風件內設有多個沿軸向延伸的隔板，各所述隔板交叉設置，以在所述管狀出風件內分隔形成多個過風腔，所述管狀出風件與各所述過風腔對應位置均設置有所述導流結構。

5、在一具體實施例中，所述卷發棒本體還包括設置于所述管狀出風件遠離所述連接組件一端的旋轉柄。

6、在一具體實施例中，所述旋轉柄設有卡接部，所述卡接部連接于所述隔板。

7、在一具體實施例中，所述連接組件包括管狀連接件和旋轉座，所述旋轉座的一端與所述管狀連接件可轉動插接，另一端與所述管狀出風件連接，所述管狀連接件與所述主機的輸出端相連，所述旋轉座上設置有使得所述管狀連接件與各所述過風腔分別連通的空腔。

8、在一具體實施例中，所述旋轉座朝向所述管狀出風件的一端設有連接于所述隔板的插裝部。

9、在一具體實施例中，所述旋轉座朝向所述管狀連接件的一端設有環形插槽，所述管狀連接件設有對應于所述環形插槽的管狀插裝凸起。

10、在一具體實施例中，所述管狀連接件朝向所述主機的輸出端的一端還設有限位凸起。

11、在一具體實施例中，所述卷發棒還包括彈力夾，所述彈力夾包括連接部以及設置于所述連接部兩側的夾持部和按壓部，所述連接部與所述旋轉座相連，所述夾持部位于所述連接部朝向所述管狀出風件的一側。

12、在一具體實施例中，所述卷發棒還包括鎖合件，所述旋轉座上設置有穿設孔，所述旋轉柄上設置有鎖合孔，所述鎖合件依次經由所述穿設孔和所述管狀出風件的內孔與所述鎖合孔相鎖合。

13、本實用新型的卷發棒，與現有技術相比的有益效果是：通過卷發棒本體包括管狀出風件，連接組件用于將管狀出風件與主機的輸出端相連，管狀出風件的外周徑向設有若干個導流結構，導流結構處開設有沿徑向貫穿的斜向出風口，導流結構和斜向出風口均沿管狀出風件軸向延伸，主機產生的氣流經過連接組件沿斜向出風口吹出，導流結構可以對斜向出風口流出的風進行導流，以使氣流斜向吹出，避免發生氣流吹向使用者面部的情況，以提升使用體驗感，實用性強。

14、下面結合附圖和具體實施例對本實用新型作進一步描述。

技術特征：

1.一種卷發棒，其特征在于，包括：卷發棒本體和連接組件，所述卷發棒本體包括管狀出風件，所述連接組件用于將所述管狀出風件與主機的輸出端相連，所述管狀出風件的外周徑向設有若干個導流結構，所述導流結構處開設有沿徑向貫穿的斜向出風口，所述導流結構和所述斜向出風口均沿所述管狀出風件軸向延伸，所述主機產生的氣流經過所述連接組件沿所述斜向出風口吹出。

2.根據權利要求1所述的卷發棒，其特征在于，所述管狀出風件內設有多個沿軸向延伸的隔板，各所述隔板交叉設置，以在所述管狀出風件內分隔形成多個過風腔，所述管狀出風件與各所述過風腔對應位置均設置有所述導流結構。

3.根據權利要求2所述的卷發棒，其特征在于，所述卷發棒本體還包括設置于所述管狀出風件遠離所述連接組件一端的旋轉柄。

4.根據權利要求3所述的卷發棒，其特征在于，所述旋轉柄設有卡接部，所述卡接部連接于所述隔板。

5.根據權利要求3所述的卷發棒，其特征在于，所述連接組件包括管狀連接件和旋轉座，所述旋轉座的一端與所述管狀連接件可轉動插接，另一端與所述管狀出風件連接，所述管狀連接件與所述主機的輸出端相連，所述旋轉座上設置有使得所述管狀連接件與各所述過風腔分別連通的空腔。

6.根據權利要求5所述的卷發棒，其特征在于，所述旋轉座朝向所述管狀出風件的一端設有連接于所述隔板的插裝部。

7.根據權利要求5所述的卷發棒，其特征在于，所述旋轉座朝向所述管狀連接件的一端設有環形插槽，所述管狀連接件設有對應于所述環形插槽的管狀插裝凸起。

8.根據權利要求5所述的卷發棒，其特征在于，所述管狀連接件朝向所述主機的輸出端的一端還設有限位凸起。

9.根據權利要求5所述的卷發棒，其特征在于，所述卷發棒還包括彈力夾，所述彈力夾包括連接部以及設置于所述連接部兩側的夾持部和按壓部，所述連接部與所述旋轉座相連，所述夾持部位于所述連接部朝向所述管狀出風件的一側。

10.根據權利要求5所述的卷發棒，其特征在于，所述卷發棒還包括鎖合件，所述旋轉座上設置有穿設孔，所述旋轉柄上設置有鎖合孔，所述鎖合件依次經由所述穿設孔和所述管狀出風件的內孔與所述鎖合孔相鎖合。

技術總結
本技術公開了一種卷發棒；所述卷發棒，包括：卷發棒本體和連接組件，所述卷發棒本體包括管狀出風件，所述連接組件用于將所述管狀出風件與主機的輸出端相連，所述管狀出風件的外周徑向設有若干個導流結構，所述導流結構處開設有沿徑向貫穿的斜向出風口，所述導流結構和所述斜向出風口均沿所述管狀出風件軸向延伸，所述主機產生的氣流經過所述連接組件沿所述斜向出風口吹出。本技術主機產生的氣流經過連接組件沿斜向出風口吹出，導流結構可以對斜向出風口流出的風進行導流，以使氣流斜向吹出，避免發生氣流吹向使用者面部的情況，以提升使用體驗感，實用性強。

技術研發人員：姚志祥,劉克讓
受保護的技術使用者：東莞市東井電器有限公司
技術研發日：20240329
技術公布日：2025/4/28
