本技術涉及口紅成型，尤其涉及一種口紅成型裝置。

背景技術：

1、口紅是一種化妝品產品，通常用于為嘴唇上色、增添光澤或改變嘴唇的外觀。口紅由不同的成分混合而成，具有多種顏色和質地，以滿足不同消費者的化妝需求，因此在制作的過程中需要使用上成型裝置，通常成型裝置一般是用過模具、底座、下模塊及上模塊所構成的。

2、經檢索，中國專利公告號：cn211354229u，公開了一種口紅擠壓成型裝置，涉及口紅制造領域。該口紅擠壓成型裝置，包括底座和兩個框架，所述兩個框架上下設置，兩個框架相對的一面固定連接，兩個框架與底座的上表面固定連接，兩個框架之間設置有四個連桿，四個連桿的兩端分別與兩個框架固定連接，位于下方的框架的前后側面均固定安裝有兩個連接桿，連接桿遠離框架的一端與底座的上表面固定連接，框架包括兩個滑道和兩個橫桿，兩個橫桿分別兩個滑道的左端和右端固定連接。該口紅擠壓成型裝置，通過設置框架、絲桿、電機、口紅模具和壓緊裝置，解決了原有的口紅灌裝機在進行口紅制造時，需要對模具進行獨立灌裝，灌裝過程需要人工拆卸口紅模具，生產較為緩慢的問題，但是上述的結構并沒有考慮到口紅在成型的過程中需要將口紅原料進行均勻分散，避免出現較大的顆粒影響成型的效率與口紅形狀，因此降低了口形成型設備的使用率。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種口紅成型裝置，旨在改善現有技術中沒有考慮到口紅在成型的過程中需要將對口紅原料進行均勻分散，避免出現較大的顆粒影響成型的效率與口紅形狀的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種口紅成型裝置，包括加工板，所述加工板的內部左側固定連接有支撐板一，所述支撐板一的頂部右側固定連接有支撐板二，所述支撐板二的左側固定連接有伺服電機一，所述伺服電機一的輸出端固定連接有蝸桿，所述蝸桿的外壁嚙合連接有蝸輪，所述蝸輪的底部固定連接有攪拌罐，所述攪拌罐的外壁上下固定連接有圓形滑條，所述支撐板一的內側中部開設有圓形槽，所述圓形槽的內側與圓形滑條的外壁滑動連接，所述加工板的內側底部固定連接有伺服電機二，所述伺服電機二的輸出端固定連接有齒輪，所述齒輪的外壁嚙合連接有齒鏈，所述齒鏈的內部傳動連接有工形轉軸，所述工形轉軸的頂端貫穿攪拌罐的底部并固定連接有攪拌桿，所述加工板的內部左側設置有冷卻機構。

3、通過上述技術方案：伺服電機一是一種能夠實現精確控制的電機，它的輸出端與蝸桿固定連接，蝸桿的外壁嚙合連接有蝸輪，這種蝸輪與蝸桿傳動結構能夠實現精確的傳動和變速，攪拌罐的外壁上下通過焊接等工藝固定連接有圓形滑條，圓形滑條的形狀為圓形，圓形槽的內側通過開槽等工藝與圓形滑條的外壁滑動連接，伺服電機二的輸出端與齒輪固定連接，齒輪的外壁嚙合連接有齒鏈實現傳動。

4、作為上述技術方案的進一步描述：

5、所述冷卻機構包括水箱，所述水箱的底部固定連接在加工板的內側頂部，所述水箱的左側中部連通有水泵，所述水泵的輸出端連通有軟管，所述軟管的后側連通有制冰機，所述制冰機的右側連通有漏冰板，所述漏冰板的右側連通有存儲盒，所述存儲盒的內側中上部固定連接有出氣板，所述出氣板的頂部設置有口紅盒。

6、通過上述技術方案：水箱的左側中部連通有一個水泵，水泵是一個關鍵部件，它的作用是將水箱中的水源輸送到軟管，軟管的后側連通有制冰機，制冰機它能夠將水源化為冰塊，存儲盒的內側中上部固定連接有出氣板，出氣板的作用是引導冷空氣流動，確保周圍的氣溫保持在一個較低的水平，對口紅盒上的原料進行快速成型操作。

7、作為上述技術方案的進一步描述：

8、所述存儲盒的頂部卡合有密封板，所述密封板的頂部前后側固定連接有把手。

9、通過上述技術方案：使得存儲盒在存儲物品時能夠保持密封狀態，防止灰塵和水分進入，同時把手的存在使得用戶可以方便地提起存儲盒，便于搬運和攜帶。

10、作為上述技術方案的進一步描述：

11、所述水箱的右側中部連通有加水管。

12、通過上述技術方案：通過加水管可以將水箱的內部添加水源，避免水箱的內部出現水源用完的情況。

13、作為上述技術方案的進一步描述：

14、所述攪拌罐的外壁中下側連通有出料管，所述出料管的外壁中部連通有電磁閥門。

15、通過上述技術方案：通過出料管可以將攪拌后的口紅原料進行取出，其次配合電磁閥門可以對出料管內部的口紅原料進行有效控制。

16、作為上述技術方案的進一步描述：

17、所述攪拌罐的外壁中上部連通有進料口，所述進料口的左側卡合有擋板。

18、通過上述技術方案：通過進料口可以將口紅原料加入到攪拌罐的內部，從而配合進行攪拌操作，通過擋板避免口紅物料流出，造成一定浪費。

19、作為上述技術方案的進一步描述：

20、所述蝸桿的左側轉動連接在支撐板二的右側。

21、通過上述技術方案：能夠使得蝸桿在轉動的過程中更加穩定。

22、作為上述技術方案的進一步描述：

23、所述加工板的右側中下部固定連接有開關盒，所述開關盒分別與水泵、制冰機、伺服電機一、電磁閥門和伺服電機二電性連接。

24、通過上述技術方案：開關盒與這些設備電性連接，使得操作者可以通過控制開關盒來控制整個加工過程，同時開關盒還具有過載保護功能，能夠在設備出現故障時及時切斷電源，保護設備和操作者的安全。

25、本實用新型具有如下有益效果：

26、1.本實用新型中，通過進料口、攪拌罐、支撐板二、伺服電機一、蝸桿、蝸輪、支撐板一、圓形槽、圓形滑條、伺服電機二和齒輪等相互配合，進而配合快速的對攪拌罐內側的口紅原料進行攪拌均勻，避免出現較大的顆粒影響口紅的成型形狀與效率，同時提高了設備的實用性。

27、2.本實用新型中，通過出料管、口紅盒、水泵、水箱、軟管、制冰機、漏冰板、存儲盒和出氣板等相互配合，進而配合對口紅盒內側的口紅原料進行快速成型，同時提高了一定口紅成型效率，節省了大量的時間，方便操作人員使用。

技術特征：

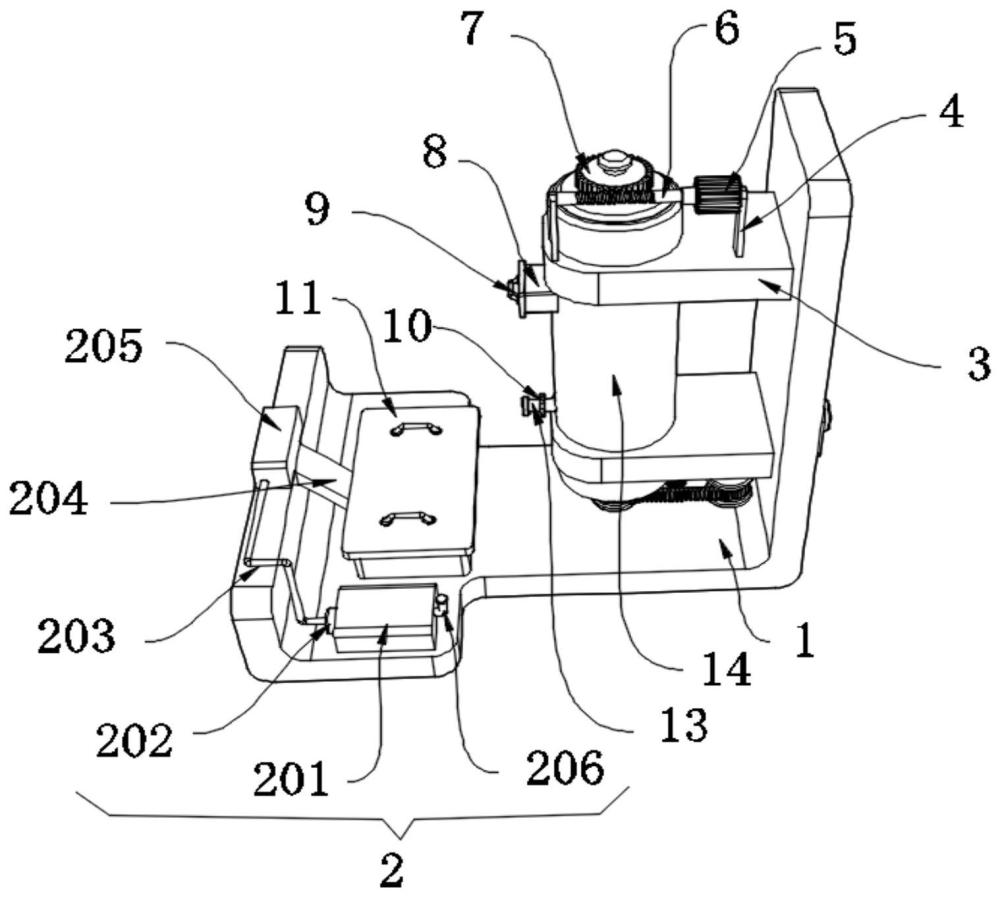

1.一種口紅成型裝置，包括加工板（1），其特征在于：所述加工板（1）的內部左側固定連接有支撐板一（3），所述支撐板一（3）的頂部右側固定連接有支撐板二（4），所述支撐板二（4）的左側固定連接有伺服電機一（5），所述伺服電機一（5）的輸出端固定連接有蝸桿（6），所述蝸桿（6）的外壁嚙合連接有蝸輪（7），所述蝸輪（7）的底部固定連接有攪拌罐（14），所述攪拌罐（14）的外壁上下固定連接有圓形滑條（21），所述支撐板一（3）的內側中部開設有圓形槽（12），所述圓形槽（12）的內側與圓形滑條（21）的外壁滑動連接，所述加工板（1）的內側底部固定連接有伺服電機二（19），所述伺服電機二（19）的輸出端固定連接有齒輪（16），所述齒輪（16）的外壁嚙合連接有齒鏈（15），所述齒鏈（15）的內部傳動連接有工形轉軸（17），所述工形轉軸（17）的頂端貫穿攪拌罐（14）的底部并固定連接有攪拌桿（20），所述加工板（1）的內部左側設置有冷卻機構（2）。

2.根據權利要求1所述的一種口紅成型裝置，其特征在于：所述冷卻機構（2）包括水箱（201），所述水箱（201）的底部固定連接在加工板（1）的內側頂部，所述水箱（201）的左側中部連通有水泵（202），所述水泵（202）的輸出端連通有軟管（203），所述軟管（203）的后側連通有制冰機（205），所述制冰機（205）的右側連通有漏冰板（204），所述漏冰板（204）的右側連通有存儲盒（209），所述存儲盒（209）的內側中上部固定連接有出氣板（208），所述出氣板（208）的頂部設置有口紅盒（210）。

3.根據權利要求2所述的一種口紅成型裝置，其特征在于：所述存儲盒（209）的頂部卡合有密封板（11），所述密封板（11）的頂部前后側固定連接有把手（207）。

4.根據權利要求2所述的一種口紅成型裝置，其特征在于：所述水箱（201）的右側中部連通有加水管（206）。

5.根據權利要求1所述的一種口紅成型裝置，其特征在于：所述攪拌罐（14）的外壁中下側連通有出料管（13），所述出料管（13）的外壁中部連通有電磁閥門（10）。

6.根據權利要求1所述的一種口紅成型裝置，其特征在于：所述攪拌罐（14）的外壁中上部連通有進料口（8），所述進料口（8）的左側卡合有擋板（9）。

7.根據權利要求1所述的一種口紅成型裝置，其特征在于：所述蝸桿（6）的左側轉動連接在支撐板二（4）的右側。

8.根據權利要求1所述的一種口紅成型裝置，其特征在于：所述加工板（1）的右側中下部固定連接有開關盒（18），所述開關盒（18）分別與水泵（202）、制冰機（205）、伺服電機一（5）、電磁閥門（10）和伺服電機二（19）電性連接。

技術總結
本技術涉及口紅成型技術領域，公開了一種口紅成型裝置，包括加工板，所述加工板的內部左側固定連接有支撐板一，所述支撐板一的頂部右側固定連接有支撐板二，所述支撐板二的左側固定連接有伺服電機一，所述伺服電機一的輸出端固定連接有蝸桿，所述蝸桿的外壁嚙合連接有蝸輪，所述蝸輪的底部固定連接有攪拌罐，所述攪拌罐的外壁上下固定連接有圓形滑條。本技術中，通過進料口、攪拌罐、支撐板二、伺服電機一、蝸桿、蝸輪、支撐板一、圓形槽、圓形滑條、伺服電機二和齒輪等相互配合，進而配合快速的對攪拌罐內側的口紅原料進行攪拌均勻，避免出現較大的顆粒影響口紅的成型形狀與效率，同時提高了設備的實用性。
