本技術涉及混凝土攪拌，具體為一種防松型混凝土攪拌臂。

背景技術：

1、混凝土，是指由膠凝材料將集料膠結成整體的工程復合材料的統稱，通常講的混凝土一詞是指用水泥作膠凝材料，砂、石作集料，與水(可含外加劑和摻合料)按一定比例配合，經攪拌而得的水泥混凝土，也稱普通混凝土，它廣泛應用于土木工程，混凝土攪拌臂是一種用于混凝土攪拌的設備，通過操作機械臂來將混凝土材料倒入攪拌裝置中，然后攪拌裝置會將這些材料混合在一起，形成混凝土。

2、現有的專利cn213918903u公開了一種混凝土攪拌機，屬于混凝土攪拌設備的領域，屬于包括殼體和設置在殼體內的轉動軸，轉動軸上設置有多個攪拌臂，每個攪拌臂上均固定有攪拌槳葉，所述轉動軸兩端均固定有抵觸殼體兩端端面內壁的刮動組件。本申請具有便于清理攪拌機殼體的效果。

3、目前的混凝土攪拌臂在使用的時候，雖然可以對混凝土等進行攪拌，但是由于攪拌臂在轉動的時候，會產生相應的震動，進而導致攪拌臂容易與電機脫離開來，影響攪拌效率，而且攪拌葉片通常與攪拌臂焊接固定，攪拌葉片磨損后更換困難，從而導致實用性較差。

技術實現思路

1、本實用新型的目的在于提供一種防松型混凝土攪拌臂，以解決上述背景技術中提出的目前的混凝土攪拌臂在使用的時候，雖然可以對混凝土等進行攪拌，但是由于攪拌臂在轉動的時候，會產生相應的震動，進而導致攪拌臂容易與電機脫離開來，影響攪拌效率，而且攪拌葉片通常與攪拌臂焊接固定，攪拌葉片磨損后更換困難，從而導致實用性較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防松型混凝土攪拌臂，包括固定板、攪拌臂主體以及攪拌葉片，所述固定板上設有用于減少攪拌臂主體晃動的加固部件，所述攪拌葉片和攪拌臂主體之間設有安裝部件；

3、所述加固部件包括分別設于固定板上兩側的固定塊、開設于固定塊一側的擠壓槽、設于擠壓槽內的擠壓桿、與擠壓桿一端固定連接的加固塊、開設于加固塊一側的接觸槽、套設于擠壓桿外側的第一彈簧以及用于加固塊移動的驅動部件，所述擠壓桿與擠壓槽滑動連接，所述第一彈簧兩端分別與固定塊和加固塊固定連接，所述接觸槽的截面形狀為v形。

4、優選的，所述安裝部件包括套設于攪拌臂主體外側的安裝筒、分別開設于安裝筒兩側的連接口、與攪拌葉片一側固定連接的連接板以及與連接板相連的第一螺栓，所述連接板與連接口插接。

5、優選的，所述驅動部件包括分別開設于固定板頂部兩側的移動槽、與移動槽相連的移動塊、與移動塊相連的螺桿以及用于防止螺桿轉動的鎖定部件，所述螺桿與移動塊螺接，所述螺桿與固定板轉動連接，所述移動塊與移動槽滑動連接，所述移動塊頂部與固定塊底部固定連接。

6、優選的，所述鎖定部件包括與螺桿外側固定連接的固定盤、設于固定盤外側呈圓周排列的多個鎖定牙、與鎖定牙相配合的固定牙、分別與固定板兩側固定連接的橫板、與固定牙底部固定連接的拉桿、與拉桿底部固定連接的拉板以及套設于拉桿外側的第二彈簧，所述拉桿貫穿橫板且與橫板滑動連接，所述第二彈簧兩端分別與固定牙和橫板固定連接。

7、優選的，所述攪拌臂主體外側開設有均勻排列的多個安裝孔，所述安裝筒兩側分別開設有插孔，所述插孔和安裝孔上安裝有第二螺栓。

8、優選的，所述螺桿一端固定連接有豎板，所述豎板一側固定連接有驅動桿。

9、優選的，所述攪拌葉片兩側分別固定連接有均勻排列的多個輔助葉片。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過設置固定板、攪拌臂主體、攪拌葉片以及加固部件，通過加固塊和接觸槽可以與攪拌臂主體接觸，加固塊可以擠壓第一彈簧使其形變，利用第一彈簧形變產生的推力，可以推動加固塊對攪拌臂主體進行固定，同時可以減少攪拌臂主體出現大范圍的晃動的概率，可以起到防松的作用，防止攪拌臂主體與電機脫離，接觸槽的形狀為v形，可以對不同尺寸的攪拌臂主體進行加固，可以提高適用范圍，進而可以大大提高該裝置的實用性；

12、2、通過設置有安裝部件，安裝筒通過安裝孔和第二螺栓可以固定到攪拌臂主體上的不同位置處，攪拌葉片一側的連接板可以插入連接口內，通過第一螺栓可以將攪拌葉片與安裝筒進行固定，利用第一螺栓固定攪拌葉片，在攪拌葉片磨損時，可以方便更換磨損的攪拌葉片。

技術特征：

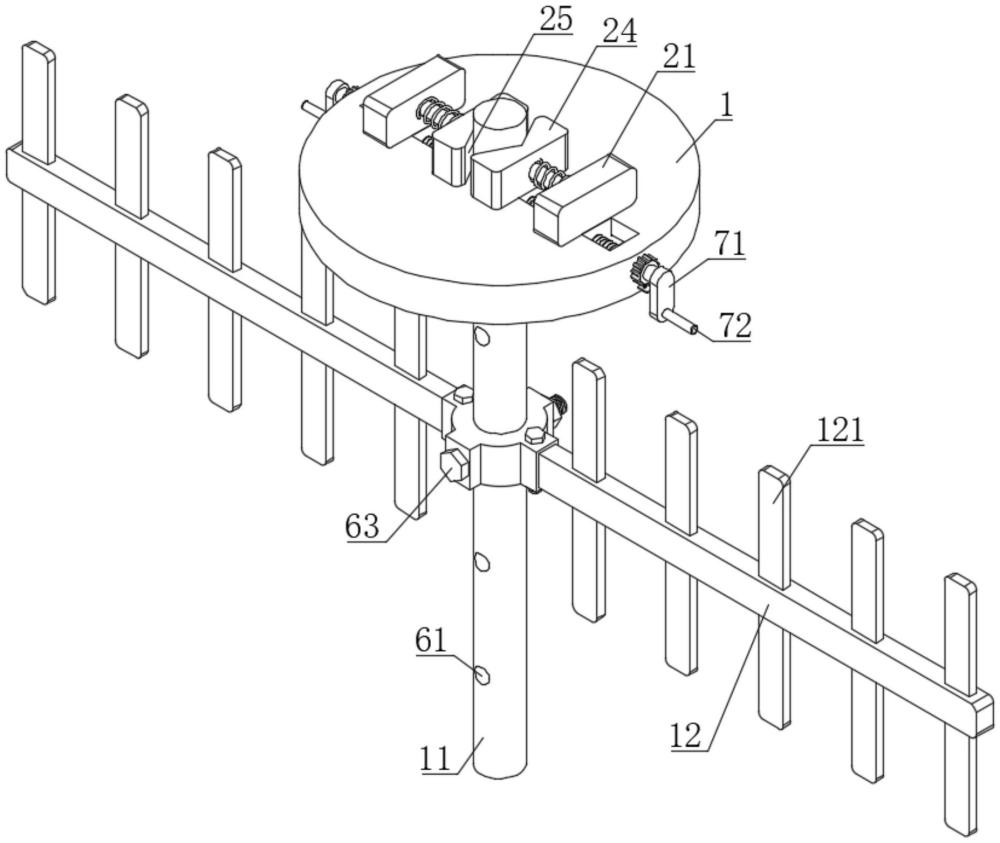

1.一種防松型混凝土攪拌臂，包括固定板(1)、攪拌臂主體(11)以及攪拌葉片(12)，其特征在于：所述固定板(1)上設有用于減少攪拌臂主體(11)晃動的加固部件，所述攪拌葉片(12)和攪拌臂主體(11)之間設有安裝部件；

2.根據權利要求1所述的一種防松型混凝土攪拌臂，其特征在于：所述安裝部件包括套設于攪拌臂主體(11)外側的安裝筒(31)、分別開設于安裝筒(31)兩側的連接口(32)、與攪拌葉片(12)一側固定連接的連接板(33)以及與連接板(33)相連的第一螺栓(34)，所述連接板(33)與連接口(32)插接。

3.根據權利要求1所述的一種防松型混凝土攪拌臂，其特征在于：所述驅動部件包括分別開設于固定板(1)頂部兩側的移動槽(41)、與移動槽(41)相連的移動塊(42)、與移動塊(42)相連的螺桿(43)以及用于防止螺桿(43)轉動的鎖定部件，所述螺桿(43)與移動塊(42)螺接，所述螺桿(43)與固定板(1)轉動連接，所述移動塊(42)與移動槽(41)滑動連接，所述移動塊(42)頂部與固定塊(21)底部固定連接。

4.根據權利要求3所述的一種防松型混凝土攪拌臂，其特征在于：所述鎖定部件包括與螺桿(43)外側固定連接的固定盤(51)、設于固定盤(51)外側呈圓周排列的多個鎖定牙(52)、與鎖定牙(52)相配合的固定牙(53)、分別與固定板(1)兩側固定連接的橫板(54)、與固定牙(53)底部固定連接的拉桿(55)、與拉桿(55)底部固定連接的拉板(56)以及套設于拉桿(55)外側的第二彈簧(57)，所述拉桿(55)貫穿橫板(54)且與橫板(54)滑動連接，所述第二彈簧(57)兩端分別與固定牙(53)和橫板(54)固定連接。

5.根據權利要求2所述的一種防松型混凝土攪拌臂，其特征在于：所述攪拌臂主體(11)外側開設有均勻排列的多個安裝孔(61)，所述安裝筒(31)兩側分別開設有插孔(62)，所述插孔(62)和安裝孔(61)上安裝有第二螺栓(63)。

6.根據權利要求3所述的一種防松型混凝土攪拌臂，其特征在于：所述螺桿(43)一端固定連接有豎板(71)，所述豎板(71)一側固定連接有驅動桿(72)。

7.根據權利要求1所述的一種防松型混凝土攪拌臂，其特征在于：所述攪拌葉片(12)兩側分別固定連接有均勻排列的多個輔助葉片(121)。

技術總結
本技術公開了一種防松型混凝土攪拌臂，包括固定板、攪拌臂主體以及攪拌葉片，所述固定板上設有用于減少攪拌臂主體晃動的加固部件，所述攪拌葉片和攪拌臂主體之間設有安裝部件，所述加固部件包括分別設于固定板上兩側的固定塊、開設于固定塊一側的擠壓槽以及設于擠壓槽內的擠壓桿，本技術通過設置固定板、攪拌臂主體、攪拌葉片、加固部件以及安裝部件，解決了目前的混凝土攪拌臂在使用的時候，雖然可以對混凝土等進行攪拌，但是由于攪拌臂在轉動的時候，會產生相應的震動，進而導致攪拌臂容易與電機脫離開來，影響攪拌效率，而且攪拌葉片通常與攪拌臂焊接固定，攪拌葉片磨損后更換困難，從而導致實用性較差的問題。

技術研發人員：江波,陶乃文
受保護的技術使用者：馬鞍山市東駿鑄件有限公司
技術研發日：20240712
技術公布日：2025/4/28
