本技術涉及拉桿箱設備，具體為一種輕便硬質拉桿箱。

背景技術：

1、拉桿箱指具有拉桿和滾輪的行李箱；因其使用方便而廣泛使用，同時，拉桿箱也因箱子置一拉桿，有單管拉桿及雙管拉桿之分，拉桿的管亦有方管和圓管之分，以方便行走時拖著，大大減輕負擔，拉桿箱可以手提也可以拖動，我們平時所用的拉桿箱的輪子基本位于箱子底部，而現代人又設計出了一款新形態的拉桿箱，將箱子設計成了圓筒的造型，輪子則整個外包在箱子外側，這樣的滾筒設計使得這款拉桿箱可以更好地適應不同的地形，如直接拉著箱子就可以輕松上下樓梯；2012年主要以布箱、abs硬箱、皮箱、pc等為主要材質，并將實用性分為定向輪、萬向輪以及最新的可拆卸萬向輪拉桿箱三大類。在我們的生活中常會用到拉桿箱，拉桿箱的作用在我們外出時尤為便捷，當我們外出時常會遇到一些特殊情況，需要我們?nèi)〕龇胖迷诶瓧U箱中的物品時，當場打開拉桿箱也不方便，這就需要我們設置收納盒放置一些必需物品，并且在緊急情況是需要用把手直接提拉拉桿箱時，可能由于拉桿箱過重使得一個人無法拉起拉桿箱，這時就需要固定桿方便兩人一起提拉拉桿箱。

2、申請?zhí)枮閏n201721553945.1?，公開了一種輕便拉桿箱。本實用新型包括頂部與底部的內側分別固定有硬質的頂板和底板的箱體，固定于箱體底部四角的腳輪，固設于箱體的拉桿裝置，箱體前端設有門蓋，拉桿裝置包括套管，頂端之間設有把手的拉桿，固定于套管兩端的安裝件，拉桿在套管內伸縮滑動，套管固定于箱體兩側的中部位置，套管兩端通過安裝件分別與頂板和底板固定連接。在本實用新型中，通過將拉桿裝置設置在箱體中部并利用套管支撐于頂板與底板之間，從而取消了現有技術中支撐于頂板與底板之間的金屬支撐桿，因此本實用新型與現有技術相比，結構更簡單，生產成本更低，箱體自重更輕，更加綠色環保。

3、但存在不足上述新型結構不方便處理特殊情況，例如當我們外出時時常會遇到一些特殊情況，需要我們?nèi)〕龇胖迷诶瓧U箱中的物品時，當場打開拉桿箱也不方便，這就需要我們設置收納盒放置一些必需物品，并且在緊急情況是需要用把手直接提拉拉桿箱時，可能由于拉桿箱過重使得一個人無法拉起拉桿箱，這時就需要固定桿方便兩人一起提拉拉桿箱。

技術實現思路

1、本實用新型的目的在于提供一種輕便硬質拉桿箱，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種輕便硬質拉桿箱，包括拉桿箱外殼，所述拉桿箱外殼頂端安裝有拉桿，第一把手和收納箱，所述第一把手安裝在拉桿前端，所述收納箱安裝在拉桿和第一把手的右端；所述拉桿箱外殼底端安裝有滑輪，所述拉桿箱外殼一側安裝有第二把手；所述收納箱外殼安裝有固定皮帶，所述固定皮帶安裝在拉桿箱外殼外側；所述拉桿箱外殼一側安裝有第一底座和第二底座，所述第二底座安裝在第一底座的上端；所述拉桿箱外殼正面安裝有若干個固定桿。

4、進一步地，所述拉桿箱外殼內部中空，所述拉桿箱外殼頂端安裝有拉桿，所述拉桿通過螺釘連接在拉桿箱外殼內腔底部。

5、進一步地，所述拉桿箱外殼頂端通過壓裝連接第一把手，所述第一把手安裝在拉桿的前端，所述拉桿的右端放置收納箱。

6、進一步地，所述拉桿箱外殼上端通過固定皮帶連接收納箱，所述收納箱放置在第二把手的上端。

7、進一步地，所述拉桿箱外殼正面通過螺紋連接若干個固定桿，所述固定桿呈對稱分布在拉桿箱外殼的正面。

8、進一步地，所述拉桿箱外殼一側通過壓裝連接若干個第一底座和第二底座，所述第二底座安裝在第一底座的上端，所述第一底座和第二底座呈對稱分布在拉桿箱外殼的一側，所述第二底座的上端開設凹槽便于懸掛物品。

9、進一步地，所述拉桿箱外殼底端通過螺釘連接若干個滑輪，所述滑輪分布在拉桿箱外殼底端的四角。

10、本實用新型具有以下有益效果：

11、（1）本實用新型通過的設置拉桿箱外殼一側放置收納箱，這樣便于存放一些重要物品，在使用拉桿箱時隨取隨放重要物品，并且通過使用固定皮帶將收納箱固定在拉桿箱外殼的一側，這樣方便于隨時取放收納箱，從而便捷地攜帶重要物品。

12、（2）本實用新型通過的設置拉桿箱外殼正面上下兩端安裝固定桿，從而方便在拉桿箱存放過多物品時，使用者無法單獨抬取拉桿箱時，配合他人一起抬取拉桿箱。

13、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

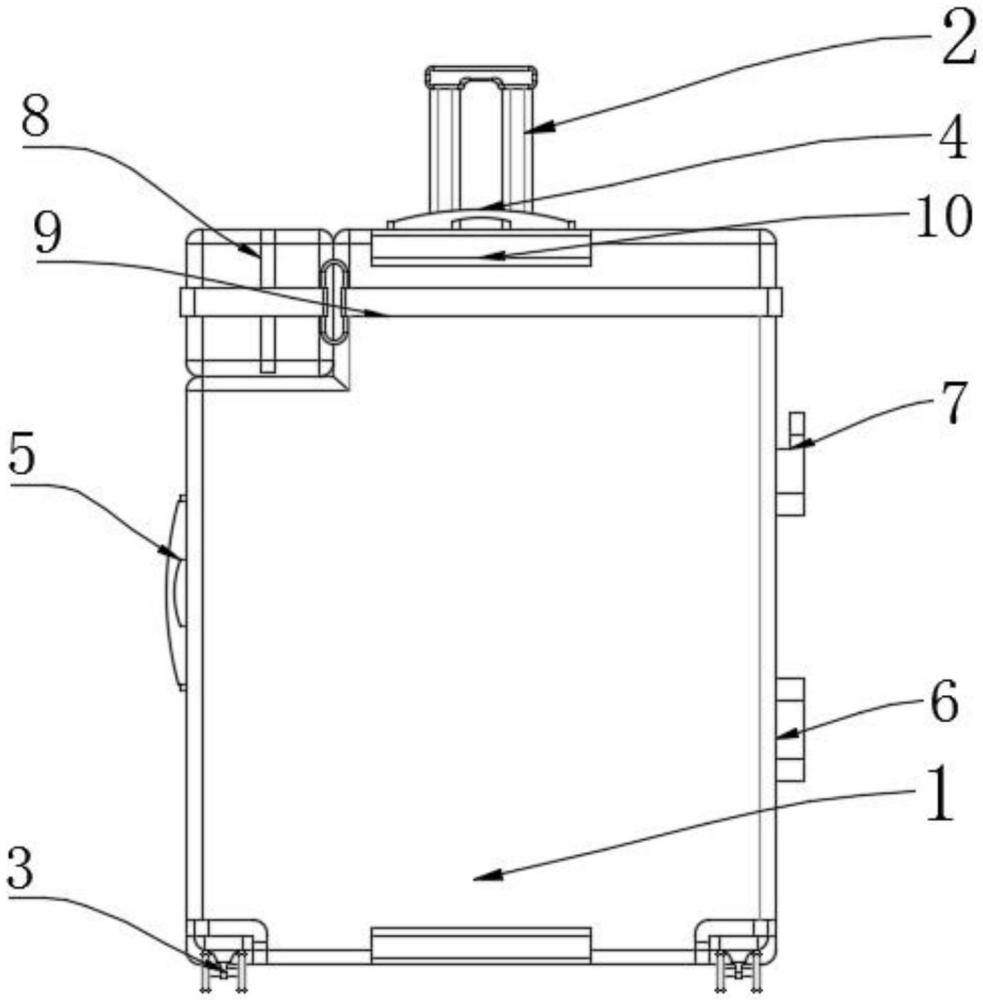

1.一種輕便硬質拉桿箱，包括拉桿箱外殼（1），其特征在于：所述拉桿箱外殼（1）頂端安裝有拉桿（2）、第一把手（4）和收納箱（8），所述第一把手（4）安裝在拉桿（2）前端，所述收納箱（8）安裝在拉桿（2）和第一把手（4）的右端；

2.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）內部中空，所述拉桿箱外殼（1）頂端安裝有拉桿（2），所述拉桿（2）通過螺釘連接在拉桿箱外殼（1）內腔底部。

3.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）頂端通過壓裝連接第一把手（4），所述第一把手（4）安裝在拉桿（2）的前端，所述拉桿（2）的右端放置收納箱（8）。

4.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）上端通過固定皮帶（9）連接收納箱（8），所述收納箱（8）放置在第二把手（5）的上端。

5.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）正面通過螺紋連接若干個固定桿（10），所述固定桿（10）呈對稱分布在拉桿箱外殼（1）的正面。

6.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）一側通過壓裝連接若干個第一底座（6）和第二底座（7），所述第二底座（7）安裝在第一底座（6）的上端，所述第一底座（6）和第二底座（7）呈對稱分布在拉桿箱外殼（1）的一側，所述第二底座（7）的上端開設凹槽便于懸掛物品。

7.根據權利要求1所述的一種輕便硬質拉桿箱，其特征在于：所述拉桿箱外殼（1）底端通過螺釘連接若干個滑輪（3），所述滑輪（3）分布在拉桿箱外殼（1）底端的四角。

技術總結
本技術涉及拉桿箱技術領域，且公開了一種輕便硬質拉桿箱，包括拉桿箱外殼，拉桿箱外殼頂端安裝有拉桿，第一把手和收納箱，第一把手安裝在拉桿前端，收納箱安裝在拉桿和第一把手的右端；拉桿箱外殼底端安裝有滑輪，拉桿箱外殼一側安裝有第二把手；收納箱外殼安裝有固定皮帶，固定皮帶安裝在拉桿箱外殼外側；拉桿箱外殼一側安裝有第一底座和第二底座，第二底座安裝在第一底座的上端；拉桿箱外殼正面安裝有若干個固定桿。本技術通過在拉桿箱外殼一側設置收納箱，這樣方便存放一些重要物品，便于攜帶拉桿箱時隨取隨放，且在拉桿箱外殼正面安裝固定桿，便于與他人合作抬取拉桿箱，從而節省人力。

技術研發人員：徐啟勛
受保護的技術使用者：瑞安市申琦箱包皮件有限公司
技術研發日：20240813
技術公布日：2025/4/28
