本發明屬于鞋面，具體地說是一種立體炫彩鞋面及其制備方法。

背景技術：

1、鞋的種類較多，如運動鞋，休閑鞋，皮鞋等，不同種類的鞋，可以滿足用戶不同的使用場景。隨著人們生活條件的不斷發展，消費者對鞋子的使用需求，除了舒適性以外，對于鞋子外觀性的要求也越來越高。

2、在鞋面上印刷圖案及不同顏色效果，從而提升鞋面的外觀效果。目前，圖案基本上是通過印刷或者直接貼合而成，從而形成炫彩的效果。但由于需要用到大量染料，或者使用到色母粒，對環保帶來一定壓力。

3、也有直接先成型出炫彩效果的鞋面，但是這一種往往是在模具內成型，增加開模成本。

技術實現思路

1、本發明的目的正是為克服上述現有技術的不足，提供一種一種立體炫彩鞋面及其制備方法。

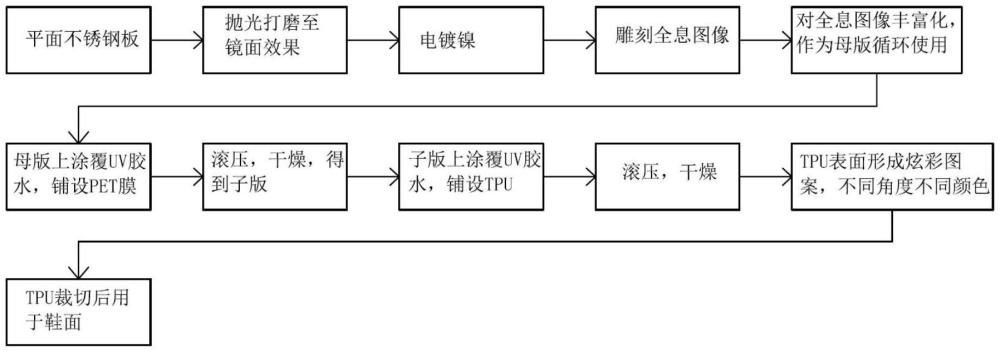

2、一種立體炫彩鞋面的制備方法，包括以下步驟：

3、準備不銹鋼板，打磨拋光，使所述不銹鋼板表面形成鏡面效果；

4、在不銹鋼板上電鍍鎳形成鎳層；

5、在不銹鋼板的鎳層上光刻全息圖像，使不銹鋼板形成母版；

6、在母版上涂覆uv感光膠水，然后覆蓋上pet膜，使pet膜通過uv感光膠水與不銹鋼板粘合緊固；

7、干燥，鎳層上的全息圖像轉印到pet膜上，pet膜上形成與鎳層上的全息圖像相同的圖像，將轉印有圖像的pet膜從母版上剝離，得到子版；

8、在子版上涂覆uv感光膠水，再鋪設片材，經干燥后，pet膜上的圖像轉印到片材上，片材上形成與pet膜上相同的圖像；

9、從子版上剝離出轉印有圖像的片材，對片材裁切得到成品鞋面材料。

10、作為進一步地改進，所述片材為tpu或pu材料。

11、作為進一步地改進，所述鎳層上的全息圖像，在制備時，結合微透鏡形成圖案，或者光曲率動畫方式形成圖案，或者添加熒光劑。

12、作為進一步地改進，所述全息圖像包括紋路、圖案和/或炫彩效果。

13、作為進一步地改進，所述pet膜和不銹鋼板、片材與子版在干燥前，采用滾輪進行滾壓，使uv感光膠水均勻鋪滿。

14、作為進一步地改進，所述pet膜與母版干燥時溫度保持在70-80℃，片材與子版在干燥時溫度保持在常溫。

15、作為進一步地改進，所述母版和子版可循環利用。

16、與現有技術相比，本發明具有以下有益的技術效果：

17、利用不銹鋼板作為載體，通過熱轉印，將鎳層上的全息圖像轉印到pet上，再從pet上轉印到tpu上，形成鞋面材料，不需要染料，工藝更加簡單，方便操作，降低成本，不需要真空鍍膜，即能夠得到炫彩效果，提升鞋子的外觀性。

技術特征：

1.一種立體炫彩鞋面的制備方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述片材為tpu或pu材料。

3.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述鎳層上的全息圖像，在制備時，結合微透鏡形成圖案，或者光曲率動畫方式形成圖案，或者添加熒光技術使圖案更加炫彩。

4.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述全息圖像包括紋路、圖案和/或炫彩效果。

5.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述pet膜和不銹鋼板、片材與子版在干燥前，采用滾輪進行滾壓，使uv感光膠水均勻鋪滿。

6.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述pet膜與母版干燥時溫度保持在70-80℃，片材與子版在干燥時溫度保持在常溫。

7.根據權利要求1所述的立體炫彩鞋面的制備方法，其特征在于，所述母版和子版可循環利用。

8.一種立體炫彩鞋面，其特征在于，根據權利要求1-7中任一項所述的方法制備得到。

技術總結
本發明公開了一種立體炫彩鞋面及其制備方法，包括以下步驟：準備不銹鋼板，打磨拋光，在不銹鋼板表面形成鏡面效果；在不銹鋼板上電鍍鎳形成鎳層；在鎳層上光刻全息圖像，使不銹鋼板形成母版；在母版上涂覆UV感光膠水，然后覆蓋上PET膜；干燥，鎳層上的全息圖像轉印到PET膜上，PET膜上形成與鎳層上的全息圖像相同的圖像，將轉印有圖像的PET膜從母版上剝離，得到子版；在子版上涂覆UV感光膠水，再鋪設片材，經干燥后，PET膜上的圖像轉印到片材上，片材上形成與PET膜上相同的圖像；從子版上剝離出轉印有圖像的片材，對片材裁切得到成品鞋面材料。本發明不需要印刷添加染料，更加環保，能夠直接應用于鞋上。

技術研發人員：陳同舉,謝志輝,曾大力,付新峰,湯東兵
受保護的技術使用者：廣東龍行天下科技股份有限公司
技術研發日：
技術公布日：2025/4/24
