本公開涉及一種用于例如在清洗毛發之后或者作為造型(定型)過程的一部分，對人(或者可以想到的動物)的毛發進行干燥和造型的裝置。也就是說，在使用本公開之前，毛發是濕的(或“毛巾擦干的”)，然后可以使用本公開進行干燥和造型。這種毛發的干燥和造型可以例如由用戶針對自己的毛發執行，或由發型師執行。還應當注意的是，本文所用術語“濕”應當廣義地解釋為不僅包括被水潤濕的毛發，還包括被除水之外的液體潤濕的毛發。例如，毛發可以被可以使用本公開干燥的基于溶劑的著色劑潤濕。

背景技術：

1、已知的是，傳統的手持吹風機包含電動風扇，用于吹出冷空氣或熱空氣流以吹干人的毛發。風扇將環境空氣吸入吹風機的主體內，并將空氣流吹向待干燥的毛發。當吹送熱空氣時，通常結合在吹風機主體內的電加熱元件用于在空氣流離開吹風機之前加熱空氣流。可選地，吹風機可以配備有集中器噴嘴附件，用于增強和引導空氣流，或擴散器附件，用于更柔和地輸送空氣。

2、然而，傳統吹風機通常可能噪聲比較大、笨重且體積龐大。此外，傳統吹風機可能難以使用，并且對于用戶(特別是處理自己毛發的家庭用戶)來說可能難以實現期望的結果，特別是在干燥毛發的同時對毛發進行造型方面。例如，吹風機經常與發刷或梳子或其它造型裝備同時使用，以在干燥過程中對毛發進行造型。造型過程可以是例如拉直毛發或?yàn)槊l(fā)提供“發量感(body?and?volume)”(如果需要，在造型之前或之后施用造型產品，諸如摩絲、凝膠、蠟、發膠等)。圍繞頭部同時操縱吹風機和刷子(或梳子等)對于用戶來說可能很不方便，而且通常需要一定程度的技能才能達到期望結果。

3、因此，雖然使用傳統吹風機是干燥毛發的最快方法，但用其形成造型方面期望的最終結果可能是非常困難和/或耗時的。為此，用戶必須使用刷子和/或額外的毛發造型工具。

4、作為傳統吹風機的替代，一些人在毛發造型時可以使用諸如熱風刷或熱風氣槳狀刷等產品。然而，這種產品雖然易于使用，干燥毛發卻很慢。

5、另一類快速和易于使用的產品是所謂的“濕直(wet?tostraight)”直發器。這種產品通過將濕毛發拉至安裝在設備的相對臂上的一對加熱板之間，從而干燥和拉直毛發。這些設備傾向于在高溫下對濕毛發使用傳導加熱(通常為185℃至230℃)，但可能會損傷毛發，和/或因?yàn)榭栈?cavitation)的聲音(咝咝聲)或使用濕毛發變性溫度附近的升高溫度而讓人感知到會損傷毛發。

技術實現思路

1、本公開旨在提供傳統手持式吹風機的替代裝置和方法，以通過將傳統吹風機的功能和優點與直發器的功能和優點結合在一個可握持尺寸的設備中來吹干毛發。因此，有利地，本公開實施例提供了作為單個手持設備的用于干燥和造型毛發的裝置，其使用簡單，并且比圍繞頭部同時操縱傳統吹風機和刷子、梳子或其它造型設備更靈活。

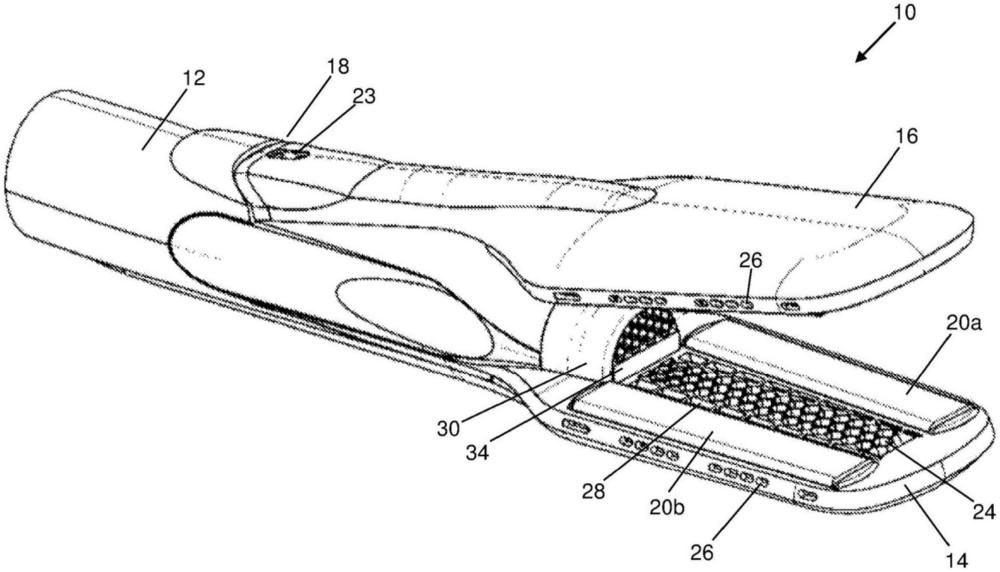

2、根據本公開的第一方面，提供了一種用于對毛發進行干燥和造型的裝置，包括：

3、相互相對的第一臂和第二臂，該第一臂和第二臂適用于在打開構造和閉合構造之間移動，打開構造用于在第一臂和第二臂之間接納一段濕毛發，閉合構造鄰近毛發，從而在使用時，當?shù)谝槐酆偷诙厶幱陂]合構造時形成供毛發穿過的臂間室，并且其中，在第一臂和第二臂中的至少一個臂內設置有氣流管道，并且該氣流管道沿第一臂和第二臂中的該至少一個臂設置；以及

4、用于輸送氣流的裝置，其將氣流沿第一臂和第二臂中的至少一個臂內的管道輸送，并且隨后將氣流輸送至臂間室中。

5、本文使用的術語“室”應廣義地解釋為包括至少一側部分地開放的室以及封閉的室。

6、通過本裝置的構造，包括至少一個氣流管道和閉合構造下的臂形成的臂間室，增強了到毛發的空氣輸送，使得毛發能夠快速且容易地被干燥/造型，并且還能夠提高能量效率。

7、優選地，第一臂和第二臂中的一個或兩個臂還包括氣流引導結構，該氣流引導結構布置為從相應的管道接收氣流并將氣流從第一方向引導至第二方向，從而將氣流引導進入臂間室中，第一方向基本上平行于相應臂的長度，并且第二方向是從相應臂朝向相對臂的方向。這種氣流引導結構的設置進一步增強了到毛發的空氣輸送，進一步促進了干燥/造型過程，并且能夠?qū)崿F(xiàn)能量效率的進一步提高。

8、在特定實施例中，第一臂和第二臂中的每個臂包括相應的管道和相應的氣流引導結構，并且用于輸送氣流的裝置布置為沿第一臂和第二臂中每個臂內的管道輸送空氣，并且隨后將空氣輸送通過相應的氣流引導結構并輸送至臂間室中。這使得能夠?qū)⒖諝馔瑫r從上方和下方輸送至設備中的毛發，從而增強了干燥/造型過程。

9、當?shù)谝槐酆偷诙厶幱陂]合構造時，每個氣流引導結構可以偏離位于第一臂和第二臂中間的假想中心線。這種偏離在使用時有利地在空氣和毛發之間產生氣流限制，以增加毛發周圍的氣流速度，從而加快干燥。在一個特定實施例中，每個氣流引導結構相對于假想中心線偏離約2mm(即氣流引導結構彼此分開約4mm的距離)。

10、臂或每個臂中的管道可以有利地用作充氣室，空氣通過充氣室流入相應的氣流引導結構，并進而流入臂間室。這促進了來自臂或每個臂的氣流通過相應的氣流引導結構并進入臂間室的均勻性。

11、優選地，臂或每個臂中的氣流引導結構包括分格式結構，分格式結構構造為將氣流從第一方向引導至第二方向，分格式結構包括沿第二方向延伸至相應充氣室內的多個單元格壁。

12、單元格進入相應充氣室的深度可以隨著沿相應臂的距離增加而逐漸增加。這種構造有利地使沿第一方向的進入氣流轉向并沿第二方向從充氣室離開，并以均勻空速進入臂間室。

13、替代地或額外地，臂或每個臂中氣流引導結構的單元格的直徑可以隨著沿相應臂的距離增加而逐漸減小。已經發現這種構造提供了沿氣流引導結構更均勻的氣流分布。

14、在目前的優選實施例中，分格式結構具有六邊形(蜂窩)結構。發明人已經發現這有利于最大化通過引導結構的開口面積，同時最小化由單元格壁占據的面積，并且由此最小化由單元格壁引起的氣流阻力。

15、氣流引導結構或每個氣流引導結構還可以包括多個氣流重定向通道，多個氣流重定向通道構造為將氣流從第二方向輸送至第三方向和第四方向，第三方向和第四方向?yàn)閺难b置向外、基本上垂直于臂的長度的方向。通過沿這些第三方向和第四方向排出空氣，能夠容易地將空氣朝毛發的根部引導，從而干燥根部并且能夠產生根部提升。

16、在目前的優選實施例中，氣流重定向通道在氣流引導結構的縱向邊緣和相應的縱向側面之間延伸。

17、設備還可以包括布置在第一臂和第二臂上的相互相對的板，相互相對的板布置為在第一臂和第二臂處于閉合構造時合在一起。更特別地，第一板和第二板可以布置在第一臂上，并且相應的相對的第一板和第二板可以布置在第二臂上。所述板中的至少一個板可以包括在使用時用于在第一臂和第二臂處于閉合構造時向一段毛發施加熱量的裝置，從而有助于干燥/造型過程。

18、可以設置在相應臂的第一板和第二板后方延伸的氣流管道，以從氣流重定向通道接收空氣，并且將氣流引導到第一板后方且引導氣流基本上沿第三方向通過沿著裝置的邊緣的通風口外流，并且將氣流引導到第二板后方且引導氣流基本上沿第四方向通過沿著裝置的邊緣的通風口外流。

19、在某些實施例中，包括分格式結構和氣流重定向通道的氣流引導結構以及沿第三方向和第四方向的向外通風口可以形成為一體結構(例如通過3d打印)。

20、有利地，向外通風口可以相對于板的平面以大約45°的角度定向，以增強產生的根部提升程度。

21、設備還可以包括氣流分離器，氣流分離器布置為沿第一方向?qū)饬鞣秩氲谝槐酆偷诙蹆?nèi)的管道中。可選地，氣流分離器可以包括柔性構件。

22、用于輸送氣流的裝置可以包括風扇。風扇可以有利地包含無刷電機，無刷電機設計為以高速(例如超過每分鐘30000轉)和低功率(例如最大15w、在正常操作期間3w)操作，并且可以由直流電源驅動。已經發現風扇的這種高速低功率參數提供了極好的干燥性能，與2000w的傳統吹風機一樣快速地干燥毛發，但使用的功率明顯減少。

23、目前的優選實施例還包括例如用于加熱所述氣流的裝置，諸如一個或多個加熱元件或電加熱線圈。

24、有利地，裝置還可以包括氣流分離器，氣流分離器布置為將進入氣流朝加熱線圈引導，從而在使用期間提高從線圈到進入氣流的熱傳遞效率。例如，氣流分離器可以具有錐形或圓錐形形狀。

25、此外，裝置還可以包括用于執行脈寬調制的裝置，該執行脈寬調制的裝置對施加至所述用于加熱所述氣流的裝置的電功率執行脈寬調制。這可以有利地用于調節加熱裝置的熱輸出，無論電源電壓如何變化(例如因世界范圍內電力網電壓的局部變化引起的)。

26、為了促進整個氣流上大體均勻的空氣溫度分布，裝置還可以包括用于引起紊流的裝置(諸如氣流內的一個或多個擋板，或圓錐形或錐形的氣流混合構件)，該用于引起紊流的裝置在氣流到達臂間室之前在加熱的氣流中引起紊流。替代地，用于加熱所述氣流的裝置可以包括氣流引導結構，氣流引導結構由在向其施加電流時產生熱量的材料形成。

27、可選地，該裝置還可以包括在第一臂和/或第二臂上、在臂間室外或內的一組或多組柔性刷毛，柔性刷毛布置為促進在使用時對穿過臂間室的毛發施加均勻張力。

28、有利地，為了防止空氣經過第一臂和第二臂中每個臂的端部逸出，該裝置還可以包括位于所述臂的遠側末端處的相互相對的彈簧加載密封元件。

29、此外，該裝置還可以包括位于所述臂中的至少一個臂的外表面上的至少一個氣流偏轉器，氣流偏轉器成形并定位成使任何向后流動的逸出空氣偏離用戶手部。這種氣流偏轉器可以有利地為斜坡形的。

30、根據本公開的第二方面，提供了一種使用第一方面的裝置來干燥毛發的方法。

31、該方法還可以包括使用上述裝置以基本上在對毛發進行干燥的同時對毛發進行造型。
