本發明申請涉及吸收制品，包括用于吸收月經的經期裝置，諸如衛生巾。更具體地，本發明涉及經期裝置，該經期裝具包括一個或多個圖形圖像，其中所述圖形圖像畫出吸收制品的功能區的輪廓。

背景技術：

以高速來制造一次性吸收制品，諸如衛生巾、尿布、成人失禁制品和月經墊。然而，目前的現代高速生產線在跟蹤幅材和組合幅材的橫向上(CD)具有固有變化。如果消費者注意到，則該CD變化可影響產品的質量感。例如，如果消費者注意到吸收芯不居中地位于制品的護翼組件之間，則消費者可能相信產品將不能正確地起作用。

此外，消費者喜歡顏色。顏色常常以圖形或圖形元素的形式加入產品的層中。在制品的頂層上印刷圖形元素可傳遞阻隔信號或突出產品的功能區。然而，消費者優選的印刷產品圖形元素，如突出產品功能區的阻隔信號，可實際上強調存在于目前產品中的CD變化的感覺，使得實際上產品仍然在質量標準內正常起作用時，消費者相信制品是有缺陷的。為處理該問題，現有產品犧牲有效的阻隔信號圖形或被迫花費大量費用來減慢生產線或者購買專用設備以減少CD變化。這些成本可能過高。

例如，當前產品已遠離芯的周邊而印刷，使得芯放置感對于大的CD變化將是更可接受的。也已經在放置芯之前，將圖形元素放在整個底片上，從而不必要考慮CD變化。最后，已經以不對稱方式將圖像元件置于芯周邊外的區域中，以避免處理CD變化。

因此，需要在制品頂片上的特定印刷的圖形取向，其能夠獲得消費者可接受的信號并且能夠在高速制造過程中產生。

技術實現要素：

一種吸收制品，其具有液體可透過的頂片、接合到頂片上的底片、和設置在頂片和底片之間的具有周邊的吸收芯。該頂片具有朝向吸收制品的內部取向的內表面或面向衣服的側以及在該吸收制品被穿著時朝向穿著者的皮膚取向的外表面或面向身體的側。該底片具有朝向該吸收制品的內部取向的內表面和在該吸收制品被穿著時朝向穿著者衣服取向的外表面。該吸收芯具有在該吸收制品被穿著時朝向穿著者的皮膚取向的內表面和在吸收制品被穿著時朝向穿著者的衣服取向的外表面。該頂片具有四個或更多個圖形元素。該圖形元素與吸收芯的周邊重疊使得該芯周邊表現出介于5％至60％之間的墨與清潔比率。

一種吸收制品，該吸收制品具有液體可透過的頂片、接合到頂片上的底片、和設置在頂片和底片之間的具有周邊的吸收芯。該頂片具有朝向吸收制品的內部取向的內表面或面向衣服側以及在該吸收制品被穿著時朝向穿著者的皮膚取向的外表面或面向身體側。該底片具有朝向該吸收制品的內部取向的內表面和在該吸收制品被穿著時朝向穿著者的衣服取向的外表面。該吸收芯在該吸收制品被穿著時具有朝向穿著者的皮膚取向的內表面和在吸收制品被穿著時朝向穿著者的衣服取向的外表面。功能層信號一般居中位于頂片下面的層。該頂片具有四個或更多個圖形元素。該圖形元素與吸收芯的周邊重疊使得該芯周邊表現出介于5％至60％之間的墨與清潔比率。

附圖說明

雖然本說明書通過特別指出并清楚地要求保護本發明主題的權利要求書來作出結論，但據信通過以下與附圖有關的說明可更容易理解本發明，其中：

圖1為代表性經期裝置的頂視圖。

圖2為如所述的產品圖形布置。

圖3A-圖3C示出如所述的產品圖形布置。

圖4-圖7表示本發明范圍內的產品圖形布置。

具體實施方式

本發明涉及印刷產品圖形和吸收制品、具體地講一次性吸收制品，該一次性吸收制品具有從頂片的面向身體側可見的一個或多個圖形。產品圖形布置允許高速制造同時突出制品的功能區。一次性吸收制品可以為女性衛生制品，包括失禁用品和經期裝置，諸如衛生巾、衛生護墊、陰唇間產品，等等。為了方便起見，本發明在下文公開了關于經期裝置的實施方案，諸如衛生巾或衛生護墊。

如本文所用，“可見墨與清潔面積百分比”涉及被圖形重疊的吸收芯周邊的百分比。可見墨與清潔面積百分比可通過如下計算：測量吸收芯周邊，測量沿吸收芯周邊與吸收芯周邊重疊的任何圖形元素的部分，將被圖形元素重疊的吸收芯周邊的總長度相加，并將被圖形元素重疊的吸收芯周邊的總和除以總吸收芯周邊。

如本文所用，“功能層信號”涉及引起對吸收物品的功能性吸收部分的注意的任何標識。功能層信號可以是結構標識諸如，例如呈功能層中或周圍的狹縫或點形式的孔，在功能層的觀察部分上的或功能層周圍的圖形元素，或者將使用者引導至吸收制品的功能層的結構元件和圖形元素的組合。

如本文所用，“印刷圖形取向”涉及在給定區域內的一組圖形元素。然而，如所提及的，圖形元素不需要印刷到該區域內的相同表面上。

如本文所用，“產品圖形布置”涉及從吸收制品的身體側表面可見的圖形元素的組合。產品圖形布置可具有四個或更多個圖形元素。產品圖形布置可以為功能層信號。

不考慮在形成吸收制品時層的特定取向，將多個圖形元素印刷在產品圖形布置中，使得它們從面向身體的表面可見。選擇特定圖形元素以提供獨特的視覺外觀，該視覺外觀向消費者突出功能區同時允許吸收制品的高速制造。高速制造是通過將材料的一個層置于另一層的頂上直至制品完成來進行的。材料的每個層必須置于計算的誤差范圍內。否則，制造系統可認為產品是不可接受的。盡管由于制造指南產品可以是可接受的，但可具有其中吸收芯沿橫向軸線在CD方向偏移的衛生巾。發明人已經發現通過以獨特的印刷圖形取向放置圖形元素，衛生巾可具有突出功能區同時允許高速制造的消費者可接受的圖形元素。

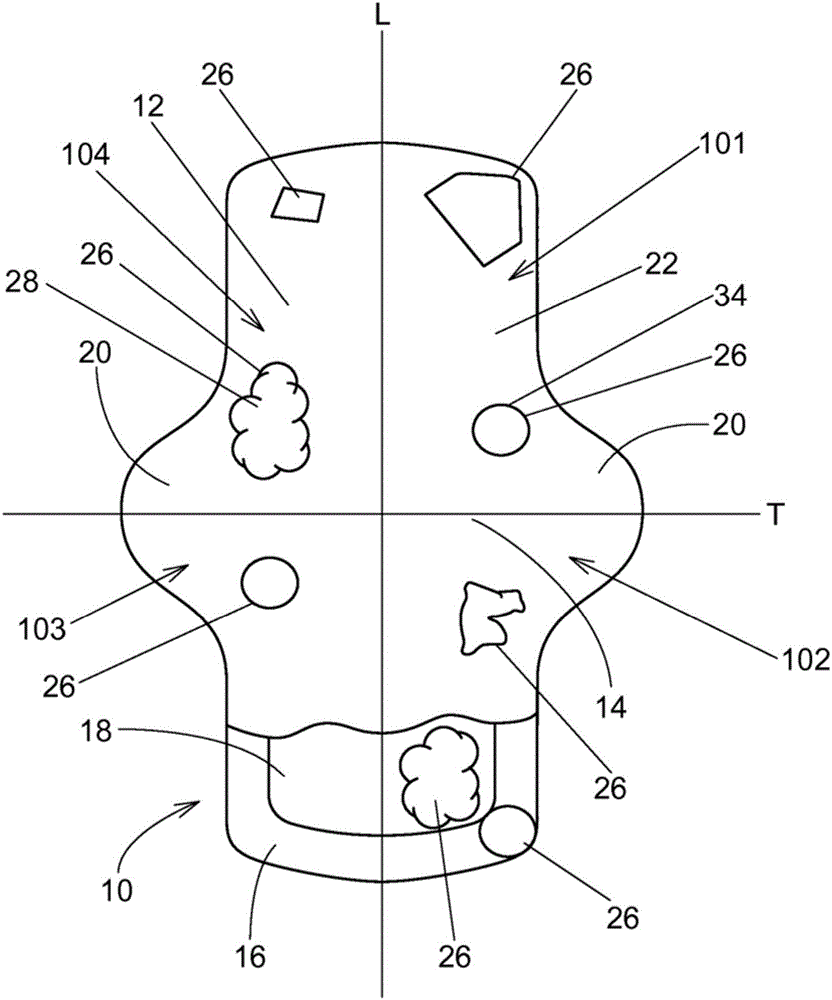

圖1示出了衛生巾10，例如具有包括頂片14的外表面的接觸身體表面12，接合到頂片14上的液體不可透過的底片16、以及吸收芯18。衛生巾10具有縱向軸線L、橫向軸線T。縱向軸線和橫向軸線在衛生巾的中心點相遇。縱向軸線和橫向軸線將衛生巾分成四個四分區：101、102、103、104。吸收芯具有周邊。吸收芯20的吸收芯周邊可分成八分區。八分區通過測量吸收芯周邊的長度并用總長度除以八來計算。如圖2所示，每個八分區包含吸收芯周邊的相等長度：201、202、203、204、205、206、207和208。每個四分區包含包括吸收芯周邊在內的吸收芯的一部分。

圖形元素26可印刷在頂片的面向身體表面或面向衣服表面上使得它們是容易看見的。附加的圖形元素26可印刷在吸收制品10的任一層上。附加的圖形元素26可印刷在底片16的面向身體側上，第二頂片(未示出)的面向身體側上，吸收芯18的面向身體側上，或吸收芯18的面向身體側的一部分上。

圖形元素可具有不同的尺寸、顏色、形狀和設計。圖形元素可平衡至一定程度：一個側面上的多個較小的圖形元素可通過另一個側面上的較大圖形元素“平衡”，或較小的物體可比較大物體更遠離中心放置。另選地，較深的物體可通過多個較淺的物體類似地來平衡。還應當注意雖然本文中圖形元素28和圖形元素34示為具有相對簡單的形狀，但這僅是出于示例性目的。實際上可采用任何形狀或設計，諸如點、橢圓、三角形、正方形、矩形、花、蝴蝶、星星、心、螺旋、雙螺旋、螺旋曲線、科紐卷線、多項式雙螺旋、Euler雙螺旋、參數雙螺旋等。實際上，通常優選圖形元素本質上更復雜，并且它們具有一些彎曲度和顏色以提供更復雜的視覺感知并且有助于制品的整體掩蔽效果。例如，圖4-圖7通常示出可用于本發明的更加復雜的圖形元素。

在某些情況下，圖形元素還可被布置成當從使用者的特定焦點來看時，賦予視錯覺。例如，圖形元素相對于彼此的布置可形成運動的視錯覺，該運動的視錯覺可感知為物體中的至少一者呈現出遠離身體的邊緣移動。用于提供這種錯覺模式的示例性物體可以包括幾何形狀、螺旋、異常運動、旋轉、顏色變化、周邊漂移、圖像模糊后清晰、閃爍網格、立體視覺和色彩實體視覺、收縮和擴張、對比極性、對流、彩色同化等，諸如授予Sullivan等人的美國專利公布號2009/0157021和授予Meekins的2005/0268371中所述，出于所有目的通過引用將其全部內容并入本文。在許多實施方案中，不同色調的圖形元素可用于使注視頂片的觀測表面的使用者產生吸收制品內的深度感。此類錯覺模式描述于授予Christen等人的美國專利公布號2003/0114811中，其出于所有目的全文以引用方式并入本文。

印刷圖形取向突出制品的吸收芯或功能區同時允許高速制造期間的柔韌性。發明人已經發現通過平衡圖形元素的位置、對圖形元素設置尺寸限制、并且沿吸收芯周邊放置圖形元素以具有沿芯周邊的5％至60％的可見的墨與清潔面積百分比，可實現產品圖形取向，其允許高速制造同時是消費者可接受的。

在許多實施方案中，功能區可具有在吸收芯的周邊內的附加功能指示。附加功能指示可以為芯內的一個或多個附加圖形元素、孔、穿孔、狹縫或點。附加功能指示可位于頂片下、吸收芯中或上、或可從頂片的面向身體表面可見的任何其它層。

如圖2和圖3A-圖C所示，發明人已經發現可放置圖形元素以滿足消費者可接受性同時允許高速制造并突出吸收制品的功能區。不受理論的束縛，發明人已經發現該目的可通過遵循對總體產品圖形布置的推薦標準來實現。

圖2和圖3A-圖C示出吸收制品10上的產品圖形布置。吸收制品10具有頂片14、底片16、面向身體的表面12和吸收芯18。產品圖形布置由四個或更多個圖形元素26構成。吸收制品10由縱向軸線和橫向軸線分成四分區101、102、103、104。將吸收芯周邊20分成八分區201、202、203、204、205、206、207和208。如圖2和3A-C中所示，功能區包含呈狹槽30和點32形式的附加功能層信號。如圖2和圖3A-圖3C所示，相鄰圖形元素26不接觸或重疊。如圖2和圖3A-3C所示，四分區內的兩個相鄰圖形元素不共享平行于縱向軸線的縱向中心線。如圖2和圖3A-3C中所示，至少一個圖形位于每個四分區中。如圖2和圖3A-3C中所示，至少一個圖形位于每個八分區中。

在許多實施方案中，沿吸收芯周邊的圖形元素可不沿相同線設置。例如，圖形元素應當不形成直線。圖形元素應當不接觸或圍繞吸收芯周邊形成連續的框架。

在許多實施方案中，將圖形元素隔開使得每個圖形之間具有介于1mm和30mm之間，諸如，例如介于2mm和15mm之間，介于5mm和10mm之間，諸如，例如3mm、4mm、6mm、7mm、8mm或9mm的距離。圖形元素之間的距離可變化。例如，第一圖形元素和第二圖形元素之間的距離可以為3mm，同時第一圖形元素和第三圖形元素之間的距離可以為2.2mm。

如圖2所示，吸收芯18可分成四分區101、102、103和104。

圖形元素26可通過圍繞吸收芯18的周邊20放置圖形元素26來平衡，使得沿吸收芯周邊的墨面積的百分比介于5％和60％之間、介于10％和50％之間，諸如，例如15％、20％、25％、30％、35％、40％、45％或50％。如圖2所示，周邊的可見墨與清潔面積百分比為約60％。圖形元素26可置于每個四分區中，前提條件是它們在沿CD方向小于12cm寬的所需尺寸限制內。在許多實施方案中，圖形元素的尺寸不同。沿芯周邊的圖形元素的寬度應當介于0.1cm和12cm之間。該范圍允許在CD方向上的芯放置的可接受范圍。

如圖3A-圖3C所示，吸收制品10具有多個圖形元素26。圖形元素26可通過圍繞吸收芯18的周邊20放置圖形元素26來平衡，使得周邊的墨與清潔面積的百分比介于5％和60％之間、介于10％和50％之間，諸如，例如15％、20％、25％、30％、35％、40％、45％或50％。如圖3A-圖3C所示，產品圖形布置可從縱向中心線偏移0cm至6cm，同時仍然突出吸收制品10的吸收芯18。如圖3A所示，產品圖形布置可對縱向軸線和橫向軸線居中。如圖3B所示，產品圖形布置可在CD方向和MD方向上偏移。類似地，如圖3C所示，產品圖形布置可在CD方向和MD方向上偏移。圖形元素26可置于每個八分區中，前提條件是它們的寬度在0.1cm至12cm的所需尺寸限制內。在許多實施方案中，圖形元素的尺寸不同。不需要每個八分區均包括圖形26以突出吸收芯18。圖形26可與八分區重疊。

衛生巾10也可具有通常存在于尿布中的附加部件，該附加部件包括如本領域已知的“護翼”或“側翼”、和/或第二頂片、和/或流體采集層、和/或設計用于促使流體傳送至吸收芯18的其它層。同樣，衛生巾的頂片14可具有如本領域所已知的多種任選特征。例如，頂片14可具有壓印到其中的一個或多個通道以導引流體流，穿過其中以幫助流體采集的孔，以及在其上或透過其中可見的印刷信號。為了功能和美觀特性，該可見信號被印刷在頂片或下面的層上。

頂片可由廣泛的材料制造，該材料諸如織造和非織造材料；聚合材料諸如開孔成形熱塑性膜、開孔塑料膜和液壓成形熱塑性膜；多孔泡沫；網狀泡沫；網狀熱塑性膜；和熱塑性稀松布。合適的機織材料和非織造材料可包括天然纖維(例如，木纖維或棉纖維)、合成纖維(例如，聚合物纖維諸如聚酯、聚丙烯或聚乙烯纖維)或天然纖維與合成纖維的組合物。在一些實施方案中，頂片可由疏水性材料制成以將穿著者的皮膚與已穿過頂片的液體隔離。如果頂片由疏水性材料制成，則至少頂片的上表面被處理成親水性的，使得液體將更快地透過頂片轉移。這減小了身體流出物流離頂片而不是滲透過頂片并被吸收芯吸收的可能性。在許多實施方案中，頂片可通過用表面活性劑處理它而成為親水性的。用表面活性劑處理頂片的適用方法包括用表面活性劑噴涂頂片材料并將材料浸漬到表面活性劑中。

該頂片可包括開孔成形膜。開孔成形膜可用于頂片，因為它們對身體流出物是可透過的但非吸收性的，并且具有允許流體后退穿過并重新潤濕穿著者皮膚的減小的趨向。因此，與身體接觸的成形膜的表面保持干燥，從而減小了弄臟身體的可能性，并且為穿著者創造更舒適的感覺。合適的成形膜描述于1975年12月30日授予Thompson的題目為“Absorptive Structures Having Tapered Capillaries”的美國專利3,929,135；1982年4月13日授予Mullane等人的題目為“Disposable Absorbent Article Having A Stain Resistant Topsheet”的美國專利4,324,246；1982年8月3日授予Radel等人的題目為“Resilient Plastic Web Exhibiting Fiber-Like Properties”的美國專利4,342,314；1984年7月31日授予Ahr等人的題目為“Macroscopically Expanded Three-Dimensional Plastic Web Exhibiting Non-Glossy Visible Surface and Cloth-Like Tactile Impression”的美國專利4,463,045；以及1991年4月9日授予Baird的美國專利5,006,394“Multilayer Polymeric Film”中。

吸收芯可為任何吸收構件，其一般為可壓縮的、適形的、對穿著者的皮膚非刺激性的，并且能夠吸收和保留體液。吸收芯可制成多種尺寸和形狀(例如，矩形、沙漏形、T形、非對稱形等)，并且可由通常用于一次性套穿衣服和其它吸收制品的多種液體吸收材料制成，如一般稱為透氣氈的粉碎的木漿。其它合適的吸收材料的示例包括縐紗纖維素填料；包括共成形的熔噴聚合物；化學硬化、改性或交聯的纖維素纖維；薄紙，包括薄紙包裝材料和薄紙層壓材料；吸收泡沫；吸收海綿；超吸收聚合物；吸收膠凝材料；或任何等價材料或材料的組合。

吸收芯的構型和構造可以改變(例如，吸收芯可具有變化的厚度區、親水梯度、超吸收梯度或較低平均密度和較低平均基重采集區；或者可以包括一個或多個層或結構)。此外，吸收芯的尺寸和吸收容量也可變化，以適應范圍為從嬰兒到成人的穿著者。然而，吸收芯的總吸收容量應當與吸收制品的設計載荷和預期用途相容。

吸收芯可包括其它任選組件。一種此類任選組件為芯包裹物，即部分或完全圍繞芯的材料，通常但不總是非織造材料。合適的芯包裹物材料包括但不限于纖維素、親水改性的非織造材料、穿孔薄膜以及它們的組合。

該底片可包括液體不可透過膜。該底片可對液體(例如體液)不可透過并且可通常由薄塑料膜制造。然而，底片通常能夠允許蒸氣從一次性制品逸出。在許多實施方案中，可將微孔聚乙烯膜用于底片。適合的微孔聚乙烯薄膜由Mitsui Toatsu Chemicals，Inc.，Nagoya，Japan制造，并且以PG-P商品名銷售。

一種用于底片的合適的材料可為具有約0.012mm(0.50密耳)至約0.051mm(2.0密耳)厚度的液體不可透過的熱塑性膜，例如包括聚乙烯或聚丙烯。通常，底片的基重可為約5g/m²至約35g/m²。然而，應該指出的是，可將其它液體不可透過的柔性材料用作底片。本文所用“柔韌性”是指柔順的并且容易適形于穿著者身體的大致形狀和輪廓的材料。

底片可通常與吸收芯的面向外的表面鄰近定位，并且可通過本領域已知的任何合適的附接部件接合到該面向外的表面。例如，底片可通過均勻連續的粘合劑層、有圖案的粘合劑層或分開的粘合劑線條、螺線或點的陣列固定到吸收芯上。示例性的，但非限制性的粘合劑，包括由St.Paul，Minn.，U.S.A.的H.B.Fuller Company制造并以HL-1358J銷售的粘合劑。包括粘合劑長絲的開放圖案網絡的適宜附接裝置的示例公開于題目為“Disposable Waste-Containment Garment”的美國專利4,573,986中，其在1986年3月4日授予Minetola等人。包括一些盤繞成螺旋圖案的粘合劑長絲線的另一種適宜的附接裝置由以下專利中所示的裝置和方法例示：1975年10月7日授予Sprague,Jr.的美國專利3,911,173；1978年11月22日授予Ziecker等人的美國專利4,785,996；1989年6月27日授予Werenicz的美國專利4,842,666。作為另外一種選擇，附接部件可包括熱粘結件、壓力粘結件、超聲粘結件、動態機械粘結件、或任何其它合適的附接裝置或這些附接裝置的組合。

另外，底片還可通過任何上述附接裝置固定到頂片。

本文所公開的量綱和值不應理解為嚴格限于所引用的精確數值。相反，除非另外指明，否則每個這樣的量綱旨在表示所述值以及圍繞該值功能上等同的范圍。例如，公開為“40mm”的量綱旨在表示“約40mm”。

本文所公開的作為范圍端值的數值不應被理解為嚴格限于所引用的精確值。相反，除非另外指明，每個數值范圍均旨在表示所引用的值和所述范圍內的任何整數。例如，公開為“1至10”的范圍旨在表示“1,2,3,4,5,6,7,8,9,和10”。

在發明詳述中引用的所有文件都在相關部分中以引用方式并入本文中。對于任何文件的引用不應當解釋為承認其是有關本發明的現有技術。當本發明中術語的任何含義或定義與以引用方式并入的文件中術語的任何含義或定義矛盾時，應當服從在本發明中賦予該術語的含義或定義。

雖然已經舉例說明和描述了本發明的具體實施方案，但是對于本領域的技術人員來說顯而易見的是，在不脫離本發明的實質和范圍的情況下可做出多個其它改變和修改。因此，本文旨在于所附權利要求中涵蓋屬于本發明范圍內的所有這些改變和變型。
