被要求優先權的任何和所有申請通過引用被并入本文并且構成本披露的一部分。

背景

技術領域

本披露總體上涉及用于提供呼吸療法例如但不限于恒定氣道正壓(CPAP)以及無創通氣(NIV)的面罩。更具體地，本披露涉及一種被配置成用于對全面罩、鼻罩、鼻枕面罩、插管面罩、以及其他面罩或接口提供改進的可靠性和容易的使用的頭戴具連接組件。

相關技術的說明

呼吸面罩用于提供療法來治療各種呼吸病癥，包括但不限于CPAP和NIV。將關于CPAP療法來描述本披露，但應理解的是，本披露同等地可應用于其他療法。

CPAP療法用于治療阻塞性睡眠呼吸暫停(OSA)，這是在睡眠中喉嚨的后部太松弛以致變窄或完全堵住氣道的一種病癥。由于氣道的縮窄或關閉，呼吸可能持續幾秒或更長時間地停止或變得非常淺。CPAP夾板通過經由接口、例如面罩將恒定的加壓空氣流提供至氣道來打開氣道。為了使這種療法有效，理想地應當在面罩與使用者的臉之間維持基本上無泄漏的密封。為了實現這點，可以使用頭戴具系統來將面罩固定至使用者的臉上。本領域通常已知的是在頭戴具與面罩之間存在頭戴具連接組件。該頭戴具連接件可以包括緊固裝置，例如但不限于掛鉤、環以及夾扣，這些允許選擇性地附接和拆掉頭戴具。

現有頭戴具連接組件存在的一些特點包括：緊固件難以附接到面罩上和/或從其上拆下，緊固件在使用過程中不希望地脫開從而導致泄露和/或療效損失、或者緊固件在頭戴具與面罩之間的連接方面提供太多或太少的移動性而這可能影響裝配面罩的方便性和/或使用者舒適性。這些特點可能導致面罩和頭戴具系統缺少所希望水平的使用方便性、可靠性和/或舒適性，這進而可能導致使用者順應性不夠理想。

在此披露的一個或多個實施例的目的是至少部分地解決這些特點中的一個或多個。替代地，目的是至少為公眾提供一種有用的選擇。

簡要概述

根據本披露的主題的第一方面，提供了一種用于呼吸面罩的頭戴具連接組件，該頭戴具連接件包括夾扣和夾扣附接部分。該夾扣附接部分包括夾扣和夾扣接納開口。該夾扣包括被配置成用于與該短柱相接合的掛鉤、頭戴具附接環、以及一個或多個手指抓握件。該掛鉤包括中心部分、兩個外部部分、以及干涉凸起。

根據本披露的主題的第二方面，該夾扣附接部分進一步包括被配置成用于限制該夾扣在組裝好時的不希望的旋轉的止擋凸起。

在閱讀以下說明書(其提供本發明的實際應用的至少一個實例)時，應當在其所有新穎方面加以考慮的本披露的主題的其他方面對于本領域技術人員而言將變得清楚。

在一些構型中，用于將頭戴具連接至面罩主體上的夾扣連接器包括被配置成用于附接至該頭戴具上的主體部分。掛鉤部分限定了U形形狀、具有第一腿、第二腿和通向該第一腿與該第二腿之間的空間的進口。該掛鉤部分可以包括中心部分、位于該中心部分的相反兩側的一對外部部分。該中心部分和這對外部部分中的每一者限定了該第一腿和該第二腿二者的一部分。可以在該中心部分和這對外部部分中的至少一者上提供干涉凸起。該干涉凸起延伸進入該通向該空間的進口中。該中心部分和這對外部部分被配置成彼此獨立地?fù)锨?/p>

在一些構型中，該進口在該干涉凸起處的寬度小于該面罩主體的、被配置成有待接納在該掛鉤部分的該空間內的附接結構的寬度。

在一些構型中，僅該中心部分包括該干涉凸起并且發生撓曲以允許該面罩主體的附接結構被引入該掛鉤部分的該空間之中。

在一些構型中，僅這些外部部分包括這些干涉凸起并且發生撓曲以允許該面罩主體的附接結構被引入該掛鉤部分的該空間之中。

在一些構型中，至少該中心部分和外部部分中沒有該干涉凸起的那些在使用中承受該頭戴具的張力。

在一些構型中，在該中心部分與這些外部部分中的每一個外部部分之間提供了槽縫。

在一些構型中，該槽縫延伸穿過該掛鉤部分的該第一腿和第二腿。

在一些構型中，這些槽縫被填充以彈性填充材料。

在一些構型中，該填充材料被包覆模制到該夾扣連接器上。

在一些構型中，在該主體部分上布置了至少一個手指抓握部分。該手指抓握部分可以由柔軟或彈性材料形成。

在一些構型中，該手指抓握部分的該柔軟或彈性材料被包覆模制到該主體部分上。

在一些構型中，該至少一個手指抓握部分包括在該夾扣連接器的該主體部分的相反邊緣上的第一和第二手指抓握部分。

在一些構型中，該中心部分是比這些外部部分更具撓性的。

在一些構型中，一種面罩組件包括：包括短柱和鄰近于該短柱的開口的面罩主體；以及夾扣連接器，例如以上段落中所描述的這些夾扣連接器中的任一個。該短柱可以被配置成有待接納在該連接器夾扣的該掛鉤部分的空間內。該面罩主體可以包括在該開口內的限制凸起，該限制凸起接觸該夾扣連接器以便限制該夾扣連接器相對于該面罩主體的旋轉。

在一些構型中，該限制凸起限制繞該短柱的軸線的旋轉、以及垂直于該短柱的軸線的旋轉之一或二者。

在一些構型中，該限制凸起位于該開口的上邊緣上。

在一些構型中，一種呼吸面罩被配置成用于向使用者遞送加壓氣體。該面罩被配置成通過具有主體部分和掛鉤部分的連接器夾扣而附接至頭戴具上。該呼吸面罩包括被配置成有待接納在該連接器夾扣的該掛鉤部分的空間內的短柱。開口鄰近于該短柱。限制凸起與該開口相關聯并且被配置成在使用中接觸該連接器夾扣以便限制該連接器夾扣相對于該面罩的旋轉。

在一些構型中，該限制凸起位于該開口的上側上并且在使用中限制該連接器夾扣向上旋轉、但是容許該連接器夾扣向下旋轉以及與該短柱斷開連接。

在一些構型中，該開口的寬度被配置成等于或小于該主體部分的寬度。

在一些構型中，該限制凸起被配置成用于接觸該夾扣的主體部分來限制旋轉。

在一些構型中，該限制凸起限制該連接器夾扣的向前旋轉。

在一些構型中，旋轉被限制為不大于90度。

在一些構型中，一種呼吸面罩組件包括：頭戴具；具有主體部分和掛鉤部分的連接器夾扣；以及呼吸面罩，例如以上段落中描述的這些呼吸面罩中的任一個。該連接器夾扣被配置成用于將該頭戴具連接至該面罩上。該主體部分連接至該頭戴具上。該掛鉤部分比該主體部分窄。

在一些構型中，一種包括用于將頭戴具連接至面罩主體上的連接器夾扣的連接器裝置包括：被布置在該面罩主體和該連接器夾扣之一上的附接部分。在該面罩主體和該連接器夾扣中的另一者上布置了可偏轉掛鉤。該可偏轉掛鉤的進口的寬度比該附接部分的寬度窄。該附接部分被插入穿過該可偏轉掛鉤的進口將該頭戴具連接至該面罩主體上。干涉凸起被布置在該可偏轉掛鉤上并且沿著該可偏轉掛鉤的進口縮窄的方向突出。該干涉凸起抑制該附接部分穿過該進口離開。

該可偏轉掛鉤可以通過該附接部分與該可偏轉掛鉤之間的過盈配合而選擇性地跨該附接部分附接以便將該頭戴具連接至該面罩主體上。

該干涉凸起可以沿著該可偏轉掛鉤的整個寬度延伸。

該可偏轉掛鉤可以包括掛鉤中心部分，該掛鉤中心部分位于多個掛鉤外部部分之間、與之相鄰、并且與之對齊。該掛鉤中心部分可以獨立于這些掛鉤外部部分是撓性的。

干涉凸起可以被布置在該掛鉤中心部分上并且沿著該可偏轉掛鉤的進口縮窄的方向突出。該干涉凸起可以防止該附接部分穿過該進口離開。

干涉凸起可以被布置在該掛鉤中心部分和這些掛鉤外部部分中的每一者上并且沿著該可偏轉掛鉤的進口縮窄的方向突出。每個干涉凸起可以抑制該附接部分穿過該進口離開。

多個槽縫可以將該掛鉤中心部分與這些掛鉤外部部分分開。

這些槽縫可以被填充以彈性材料。

該可偏轉掛鉤可以進一步包括包覆模制到該可偏轉掛鉤的外表面上的彈性材料。

該附接部分可以進一步包括圓柱形柱，其中該可偏轉掛鉤附接在該圓柱形柱上。

該掛鉤中心部分可以比這些掛鉤外部部分更具撓性。

在一些構型中，一種用于將頭戴具連接至面罩主體上的連接系統包括：被布置在該面罩主體上的附接部分。該附接部分可以進一步包括布置在該面罩主體中的開口、以及沿著該開口的外部范圍布置的短柱。在該頭戴具上布置了連接器。該連接器可以進一步包括主體部分和可偏轉掛鉤部分。該連接器的可偏轉掛鉤部分可以選擇性地附接在該短柱上以便將該頭戴具連接至該面罩主體上。該附接部分可以進一步包括沿著該開口的范圍鄰近于該短柱定位的至少一個止擋凸起。該止擋凸起可以伸入該開口中一段距離。該至少一個止擋凸起可以接觸該連接器并且阻擋該連接器的旋轉以便防止該連接器旋轉以及與該短柱脫開。

當該可偏轉掛鉤部分連接至該短柱上時該主體部分沿著平行于該短柱的軸線的方向的寬度可以大于該開口沿著平行于該短柱的軸線的方向的寬度。

當該可偏轉掛鉤部分連接至該短柱上時該主體部分沿著平行于該短柱的軸線的方向的寬度可以大于當該可偏轉掛鉤部分連接至該短柱上時該可偏轉掛鉤部分沿著平行于該短柱的軸線的方向的寬度。

該主體部分可以接觸該面罩主體以便限制該連接器繞該短柱的旋轉范圍。

該連接器繞該短柱的旋轉范圍可以為90度或更小。

該至少一個止擋凸起可以沿著該開口的上部范圍定位。

該至少一個止擋凸起可以延伸進入該開口中一段距離，該距離大于當該可偏轉掛鉤部分連接至該短柱上時該開口沿著平行于該短柱的軸線的方向的寬度與該主體部分沿著平行于該短柱的軸線的方向的寬度之差。

該主體部分可以接觸該至少一個止擋凸起以便限制該連接器繞該短柱的旋轉范圍。

該連接器繞該短柱的旋轉范圍可以為90度或更小。

干涉凸起可以被布置在該可偏轉掛鉤部分上并且沿著朝向該主體部分的下表面的方向突出。該干涉凸起與該主體部分的下表面之間的距離可以小于該短柱的寬度。

該干涉凸起可以沿著該可偏轉掛鉤部分的整個寬度延伸。

該可偏轉掛鉤部分可以包括掛鉤中心部分，該掛鉤中心部分位于多個掛鉤外部部分之間、與之相鄰、并且與之對齊。該掛鉤中心部分可以獨立于這些掛鉤外部部分是撓性的。

干涉凸起可以被布置在該掛鉤中心部分上并且沿著朝向該主體部分的下表面的方向突出。該干涉凸起與該主體部分的下表面之間的距離可以小于該短柱的寬度。

干涉凸起可以被布置在該掛鉤中心部分和這些掛鉤外部部分中的每一者上并且沿著朝向該主體部分的下表面的方向突出。每個干涉凸起與該主體部分的下表面之間的距離可以小于該短柱的寬度。

多個槽縫可以將該中心掛鉤與這些外掛鉤分開。

這些槽縫被填充以彈性材料。

可以在該主體部分上布置多個手指抓握部分。這些手指抓握部分可以由彈性材料形成。

該短柱可以具有圓柱形截面形狀。

該短柱可以在使用中相對于該面罩主體的取向具有豎直取向。

突出部可以被布置在該主體部分上并且背離主體部分的外表面延伸。該突出部可以接觸該面罩并將該連接器繞該短柱的旋轉限制為小于90度。

該可偏轉掛鉤部分可以比該主體部分窄。

可以將彈性材料包覆模制到該可偏轉掛鉤部分的外表面上。

在一些構型中，一種用于將頭戴具附接至面罩主體上的方法，其中該面罩主體具有布置在該面罩主體上的包括開口的附接部分、以及沿著該開口的外部范圍布置的短柱，該頭戴具具有連接器，該連接器包括主體部分和連接至該主體部分上的掛鉤部分，并且該掛鉤部分具有比該短柱的寬度更窄的進口，該方法包括：將該掛鉤部分的進口與該短柱對齊；將該短柱插入穿過該掛鉤部分的進口，隨著該短柱行進穿過該掛鉤部分的進口該掛鉤部分沿著背離該短柱的方向偏轉；選擇性地將該掛鉤部分固定到該短柱上以便將該頭戴具與該面罩主體相連接，在該短柱已經行進穿過該掛鉤部分的進口之后該掛鉤部分偏轉到未偏轉形狀，該進口縮窄以阻擋該短柱穿過該進口離開；并且經由沿著該開口的范圍鄰近于該短柱定位的至少一個止擋凸起來限制該連接器繞該短柱的旋轉，該止擋凸起接觸該主體部分并且阻擋該連接器旋轉超過一定旋轉范圍。

該方法可以進一步包括限制該連接器繞該短柱的旋轉，該主體部分接觸該面罩主體并阻擋該連接器旋轉超過一定旋轉范圍。

該主體部分可以將該連接器繞該短柱的旋轉范圍限制為90度或更小。

該方法可以進一步包括經由沿著該開口的范圍鄰近于該短柱定位的至少一個止擋凸起來限制該連接器在該開口內的旋轉，該止擋凸起接觸該連接器并阻擋該連接器的旋轉以便防止該掛鉤部分旋轉以及與該短柱脫開。

該至少一個止擋凸起可以將該連接器繞該短柱的旋轉范圍限制為90度或更小。

附圖簡要說明

現在將參照附圖僅通過舉例的方式來描述本發明的實施例，在附圖中：

圖1示出了呼吸面罩的透視圖；

圖2示出了夾扣附接部分的更近視圖；

圖3A示出了本披露的夾扣的側視圖；

圖3B示出了本披露的夾扣的俯視圖；

圖3C示出了本披露的夾扣的前視圖；

圖4A示出了本披露的夾扣的截面視圖；

圖4B示出了本披露的夾扣的側視圖；

圖5A示出了本披露的夾扣的第二實施例的透視圖；

圖5B示出了本披露的夾扣的該第二實施例的變體的端視圖；

圖6A示出了圖2的呼吸面罩的透視圖，其中以特寫示出了頭戴具連接組件；

圖6B示出了包括止擋凸起的面罩實施例的透視圖；

圖7示出了圖2的呼吸面罩的透視圖，其中在不同位置示出了頭戴具連接組件；

圖8示出了包括止擋凸起和該第一夾扣實施例的頭戴具連接件實施例的特寫透視圖；

圖9A示出了包括該第二夾扣實施例的夾扣附接實施例的特寫后視圖；并且

圖9B示出了包括該第二夾扣實施例的夾扣附接實施例的平面視圖。

詳細說明

如在此使用的，‘包覆模制’可以用來指將兩種或更多分開的材料進行組合而創建單一部件(其中這些分開的材料永久地彼此粘接)的任何注射模制工藝，例如共同模制或雙射模制。

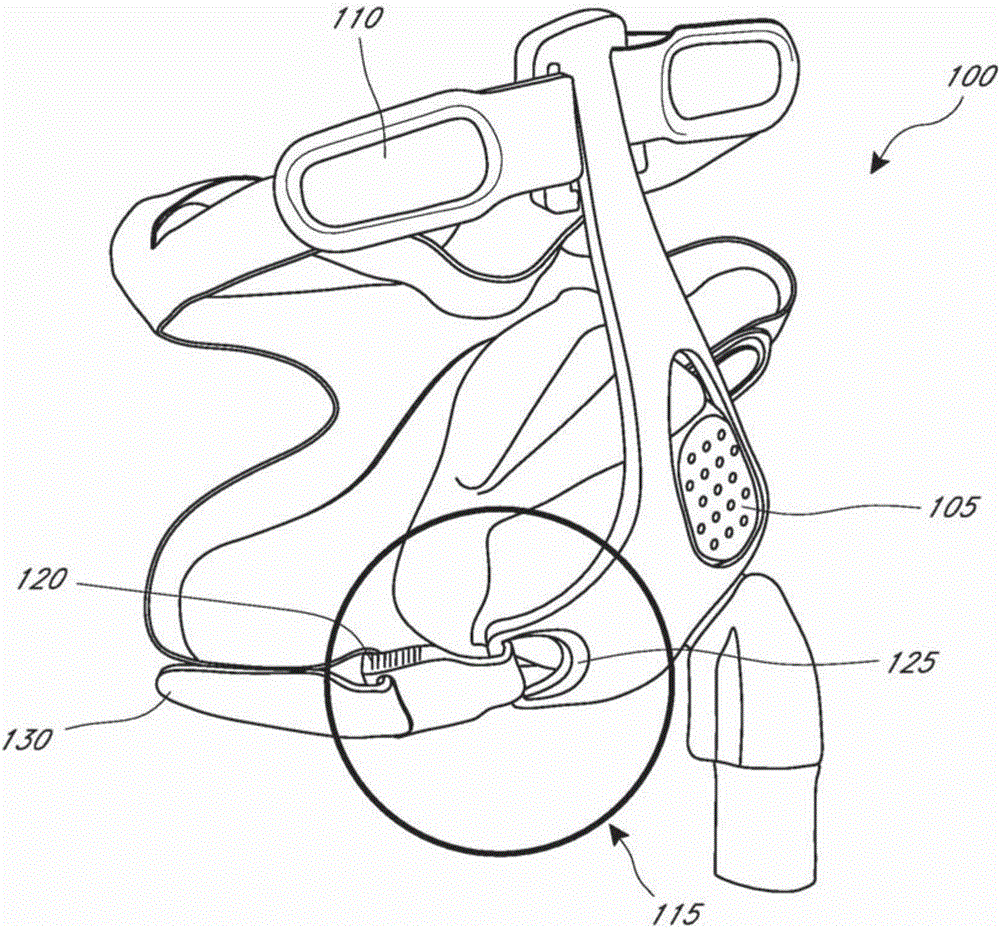

圖1示出了呼吸面罩100的透視圖，該呼吸面罩包括面罩主體105、頭戴具110和頭戴具連接組件115。該頭戴具連接組件115被配置成用于提供將頭戴具110的至少一部分容易地連接至該面罩主體105上并斷開連接的手段。該頭戴具連接組件115包括夾扣120和夾扣附接部分125，其中該夾扣120被配置成用于在頭戴具束帶130與該夾扣附接部分125之間提供連接。該夾扣附接部分125可以由該面罩的一部分、例如該面罩主體105限定、攜帶、或附接至其上。

圖2示出了該夾扣附接部分125。如圖所示，該夾扣附接部分125被配置成該面罩主體105的一部分。該夾扣附接部分包括短柱200和夾扣接納開口205。當使用者坐直時，短柱200相對于該面罩在使用中的取向是總體上豎直的。然而，短柱200不局限于豎直位置并且可以在使用中相對于該面罩的取向以不同的角度定向。該夾扣接納開口205在短柱200前方(即，在背離使用者的方向上)和/或從短柱200側向向內(即，在朝向面罩100的中心線的方向上)。短柱200為夾扣120附接或被固持到面罩主體105上提供了位置。

短柱200可以是圓柱形的幾何形狀(即，圓形截面形狀)以允許夾扣120容易地連接至短柱200上。這種圓柱形的幾何形狀還被配置成允許夾扣120繞短柱200旋轉。短柱200不局限于圓形截面形狀并且可以包括橢圓、多邊形、或若干形狀的組合。短柱200的該截面形狀與夾扣120的形狀的組合可以被配置成僅允許夾扣120的一定旋轉范圍或?qū)A扣120朝向相對于短柱200的優選旋轉角度偏置，如果希望的話。該夾扣接納開口205提供了用于供夾扣120的至少一部分穿過該夾扣附接部分125且連接或附接至短柱200上的開口。這僅是能夠使夾扣120附接至面罩主體105上的一種構型。

在另一個實施例中，短柱200可以被定位或配置成使得開口204可能是不必要的。例如，短柱200可以附接至面罩主體上、但定位成與該面罩主體的表面相隔一段距離。與該面罩主體相隔的距離可以為夾扣120連接或附接至短柱200上提供間隙。幾何形狀的其他變化可以提供改進的功能性并且將在此進行描述。

圖3A-3C示出了夾扣120的非限制性示例性實施例。如圖所示，夾扣120包括掛鉤300、干涉凸起310、中心部分315和兩個外部部分320、頭戴具附接環330、以及一個或多個手指抓握件335。掛鉤300被配置成用于匹配在該夾扣附接部分125的對應短柱200周?chē)⒏浇又疗渖稀煦^300可以具有限定了U形或J形截面的第一腿部分和第二腿部分，例如限定了用于接納該短柱200的空間。該第一腿可以附接至夾扣120的主體部分上并且該第二腿可以限定掛鉤300的自由端。在一些構型中，掛鉤300的該截面形狀可以允許掛鉤300包繞短柱200的大部分。然而，掛鉤300不受限于任何特定的截面形狀。掛鉤300包括內表面305，該內表面可以被配置成至少部分圓柱形的以匹配短柱200的圓柱形的幾何形狀。該內表面305不受限于部分圓柱形的形狀并且可以與短柱200的對應形狀接口連接。

在掛鉤300的末端處，內表面305可以連接至和/或匯入干涉凸起310中，該干涉凸起被配置成用于將掛鉤進口312相對于短柱200的直徑縮窄。當將掛鉤300附接至短柱200上時，掛鉤300從未偏轉狀態轉變成偏轉狀態。換言之，隨著短柱200穿過掛鉤進口312，由該干涉凸起310創建的這個較窄的掛鉤進口312需要掛鉤300沿著背離短柱200的方向向外偏轉以便使得掛鉤進口312加寬。當短柱200已經完全穿過掛鉤進口312并且連接了夾扣120與夾扣附接部分125時，掛鉤300向未偏轉狀態轉變回去或回到該狀態并且掛鉤進口312縮窄。該干涉凸起310可以充當止擋件，該止擋件通過抑制或防止短柱200響應于相對小的力、例如在正常使用過程中典型地遇到的力穿過掛鉤進口312而將夾扣120固位在短柱200上，但允許有意的斷開連接。

進一步，在至少一些構型中，當掛鉤300附接至短柱200上時，該干涉凸起310可以接觸短柱200以便在短柱200與該夾扣附接部分125之間提供過盈配合。此外或者在替代方案中，掛鉤300具有的內直徑可以小于短柱200的直徑，使得掛鉤300可以與短柱200形成過盈配合。這樣的安排可以輔助將夾扣120固位在所希望的旋轉位置。然而，不一定在所有實施例中都利用過盈配合。在一些構型中，當掛鉤300處于未偏轉狀態下時，內表面305和干涉凸起310可以限定比短柱200的直徑大的直徑。通過這樣的安排，由干涉凸起310創建的這個較窄的掛鉤進口312抑制或防止短柱200穿過進口312離開，但夾扣120可以以其他方式在短柱200上具有相對寬松的配合以便允許夾扣120相對于短柱200的旋轉移動和/或滑動移動。

在圖3A-3C的實施例中，該干涉凸起310具有沿著該中心部分315的寬度延伸的恒定幾何形狀。在其他實施例中，該干涉凸起310的幾何形狀可以沿著掛鉤300的整個寬度延伸。進一步，該干涉凸起310的幾何形狀可以沿著該中心部分315的寬度和/或掛鉤300整個寬度是恒定的或變化的。

夾扣120可以由基本上剛性材料形成，例如但不限于聚丙烯、尼龍或聚碳酸酯。這種材料選擇將為夾扣120提供結構整體性以便支持由頭戴具110對面罩主體105施加的至少法向的、或預期的固持力。該材料可以是能夠具有某種彈性變形的，從而使得掛鉤300在附接至短柱200上時可以偏轉。

圖3B和3C對應地示出了夾扣120的端視圖和平面視圖。可以看到，掛鉤300包括中心部分315和兩個外部部分320。該中心部分和外部部分315、320可以被配置成彼此獨立地?fù)锨Ｔ谝粋€(gè)非限制性示例性實施例中，該中心部分和外部部分被一個或多個槽縫325至少部分地分開(還參見圖5B)。在所示的實施例中，這些槽縫325延伸穿過該U形掛鉤300的兩側，然而這些槽縫的長度可以改變以便提供一定程度的撓性，從而能夠?qū)崿F(xiàn)夾扣120與該夾扣附接部分125之間的容易連接、同時減小或消除在使用過程中發現不希望的斷開連接的可能性。

圖4A示出了沿著圖3C的線4A-4A得到的夾扣120的截面視圖。這個視圖中示出了，在一個非限制性示例性實施例中，該干涉凸起310可以更突出或僅位于該中心部分315上(還參見圖3A)。由于該干涉凸起310將掛鉤進口312的大小減小到比短柱200的直徑窄的大小，該中心部分315可以被配置成比這些外部部分320更具撓性以便發生偏轉并允許短柱200移動越過該干涉凸起310。掛鉤300的中心部分315的一部分或整個長度可以與這些外部部分320的對應位置(具有厚度y)相比具有減小的截面厚度x。這個減小的厚度可以使得該中心部分315的撓性增加，這可以允許其越過短柱200時更容易偏轉，因此改進了使用方便性。替代地，如圖3C所示，該中心部分315的寬度W可以被限定成提供所希望水平的撓性。這些相對厚的外部部分320可以比該中心部分315更剛性或更強勁、并且可能承受、或可能能夠承受頭戴具110的張力的大部分或基本上全部。在一些構型中，這些部分315和320可以具有相同或大致相同的厚度。在一些構型中，這些外部部分320可以發生撓曲或者可以被配置成發生撓曲以允許短柱200穿過進口312進入掛鉤300的空間中。所展示的安排也可以顛倒，并且這些外部部分320可以比該中心部分315薄和/或可以具有干涉凸起310，如圖4B所示。在這樣的安排中，這些外部部分320可以發生撓曲，并且該中心部分315可以不發生撓曲或者可以不被要求發生撓曲來使短柱200穿過進口312進入掛鉤300的空間中。此外，整個安排可以在夾扣120與面罩主體105之間顛倒，使得短柱200由夾扣120限定或攜帶，并且掛鉤300由面罩主體105限定或攜帶。

在另一個非限制性示例性實施例中，如圖5A所示，夾扣400可以包括基底410以及一個或多個包覆模制的部分420。該基底410可以包括該夾扣的功能特征，即掛鉤300和頭戴具附接環330。基底410可以與之前實施例的夾扣120相同地由基本上剛性的材料制成。這些包覆模制的部分420可以由柔軟和/或撓性材料制成，例如但不限于硅酮橡膠或熱塑性彈性體。這些包覆模制的部分420可以被配置成用于在夾扣400的兩側上提供手指抓握件430。這些手指抓握件430可以是防滑的或者握起來舒服的。

在這個實施例的另外的變體中，如圖5B所述，基底410的掛鉤500包括多個槽縫440。這些槽縫440可以被配置成用于按照與之前描述槽縫325的方式相同的方式給掛鉤500提供撓性。在這個實施例中，這些槽縫440還可以被配置成用包覆模制的填料450填充。該包覆模制的填料450可以被配置成有待粘接至這些槽縫440的表面上，從而因此在掛鉤的中心部分460與外部部分470之間提供腹板狀結構。該包覆模制的填料450可以由具有至少某種彈性的柔軟、撓性的材料制成，例如硅酮橡膠或熱塑性彈性體；在一些實施例中，這些包覆模制的部分420和該包覆模制的填料450可以是相同材料的。該包覆模制的填料450允許掛鉤500維持由這些槽縫440提供的撓性、同時提供額外的強度。

在替代性實例(未示出)中，掛鉤500的這些外部部分470可以通過包覆模制工藝來創建。這些外部部分470可以具有與該中心部分460基本上相同的幾何形狀并且可以由與關于該包覆模制的填料450所描述的基本上相同的材料制成。這些包覆模制的外部部分470由于該更具撓性的材料而在夾扣的附接過程中可以提供增大的撓性。

圖6A例示了在常規的掛鉤與短柱附接構型中可能出現的分離模式中的一種。夾扣120可以向上旋轉離開短柱200(即，在箭頭指示的方向上)。當存在施加至頭戴具上的向上力時可能發生這種旋轉，這致使夾扣120旋轉并致使夾扣120的上部分旋轉離開短柱200。這在使用者躺著或佩戴并調整面罩的過程中移動他的/她的頭時可能發生。這個向上的力以及夾扣120的旋轉可能使得頭戴具110變得與該面罩主體105脫開。在面罩的使用過程中頭戴具斷開連接可能導致對使用者的療效損失。

圖6B示出了被配置成用于解決上述分離模式的夾扣附接部分600的非限制性示例性實施例。可以看到，夾扣附接部分600可以被配置成包括在使用者坐直時在其上表面610上的止擋凸起605(相對于面罩在使用者的取向)。當夾扣120附接至短柱200上時，該止擋凸起605被配置成鄰近于短柱200定位并且具有剛好在夾扣120前方(即，背離使用者)的峰(最低點或部分)。這種定位使得，當對頭戴具或夾扣120施加向上的力時，夾扣120將與止擋凸起605相接觸從而停止夾扣120的旋轉。這將限制任何進一步的旋轉并且減小或最小化夾扣120與短柱200脫開的可能性。在至少一些構型中，這樣的安排仍容許夾扣120沿著短柱200的縱向軸線移動。在至少一些構型中，止擋凸起605可以容許夾扣120向下旋轉從而容許夾扣120與短柱200斷開連接。

該止擋凸起605的幾何形狀可以被配置成使得，它不妨礙使用者將夾扣120連接至該夾扣附接部分600上的能力。這是通過止擋凸起605不延伸進入該夾扣接納開口205中太遠來實現的。止擋凸起605可以延伸進入該夾扣接納開口205一段距離，該距離接近、等于或大于當夾扣120連接至短柱200上時該夾扣接納開口205沿著平行于該短柱200的軸線的方向的寬度與該夾扣120沿著平行于該短柱200的軸線的方向的寬度之差。進一步，止擋凸起605被描繪為延伸進入開口205中的圓形凹形突出部。然而，止擋凸起605不受限于任何特定形狀。

在另外的實施例中，可能存在不同的止擋凸起605構型。在一種可能的構型中，在每個夾扣附接部分600中可能存在多于一個止擋凸起605。例如，在該夾扣附接部分600的上表面和下表面二者上均存在止擋凸起605。每個止擋凸起605可以具有不同的大小、形狀和位置以便抑制、限制或防止夾扣120的旋轉、同時仍允許夾扣120附接至短柱200上。在一些構型中，容許夾扣120沿著短柱200的縱向軸線的豎直移動。在另一種構型中，可以是單一止擋凸起605位于該夾扣附接部分600的下表面上。

在圖7中示出了在常規的掛鉤與短柱附接構型中可能出現的夾扣120相對于該夾扣附接部分125的其他取向。可以看到，夾扣120已經在短柱200上過度旋轉，使得它指向了與需要施加頭戴具固位力的方向相反的方向(即，背離使用者)。夾扣120在短柱200上的過度旋轉(例如可能在面罩100未與使用者匹配時發生)可能使得難以裝配面罩100，因?yàn)轭^戴具110可能失去其形狀并且頭戴具束帶130可能纏結。夾扣120的過度旋轉還可能減小頭戴具110和面罩主體105的環周長，由此使得頭戴具110對于使用者而言太小并且因此難以佩戴。

如圖8所示，如關于圖6B所描述的止擋凸起605可以被配置成用于限制夾扣120在短柱200上的旋轉。在夾扣120在短柱200上旋轉的過程中，夾扣120的表面800、例如外表面和/上表面，可以與止擋凸起605相接觸，這可以限制、抑制或防止夾扣120在短柱200上的任何進一步旋轉。在優選實施例中，夾扣120和止擋凸起605可以被設計成使得，在面罩100的使用過程中，相對于夾扣120的正常位置而言的最大旋轉角度R可以上至大致90°。換言之，在面罩100的使用過程中，夾扣120在短柱200上的相對于夾扣120的正常位置而言的最大旋轉角度可以被限制為大致90°。這些止擋凸起605的大小、形狀和位置可以改變以便改變夾扣120在短柱200上的旋轉角度。

圖5A和5B的夾扣實施例提供了可以限制或最小化夾扣120的過度旋轉的替代性的非限制性示例性實施例。掛鉤500在一端處或附近從夾扣主體505的下表面510延伸。該掛鉤實質性地比該夾扣主體窄。圖9A示出了附接至夾扣附接部分600上的夾扣400或405的后視圖。可以看到，夾扣主體505的至少一部分與該夾扣接納開口910的寬度W基本上一樣寬、或者優選地更寬。掛鉤500的寬度可以小于主體505的至少一部分，使得掛鉤500可以穿過該夾扣附接部分600的夾扣接納開口910來附接至短柱200上。夾扣主體505的寬度允許其在旋轉太遠之前與該夾扣附接部分600相接觸，如圖9B所示。圖9B示出了從上方觀察的、附接至面罩框架900上的夾扣400或405。旋轉該夾扣，直到該夾扣主體接觸該夾扣附接部分600并且再不能進一步旋轉。在優選實施例中，夾扣主體505的寬度和夾扣接納開口910的寬度W可以被設計成使得，在面罩100的使用過程中，相對于夾扣120的正常位置而言的最大旋轉角度R可以上至大致90°。在其他實施例中，可能希望更多或更少的旋轉。在替代性實例中，可能在夾扣400或500上存在限制夾扣主體505的旋轉的凸起或其他適合的幾何形狀而不是寬度。更進一步，圖5A和5B的夾扣實施例也可以與該夾扣附接部分600的上表面610上的止擋凸起進行組合，如圖9A所示。當將夾扣主體505在短柱200旋轉時，夾扣主體505可以接觸該止擋凸起605從而限制夾扣主體505的旋轉。

除非上下文另外清楚地要求，否則貫穿本說明書和權利要求書的這些詞語“包括”、“包括有”等等應被解釋為開放的意義(與封閉的或詳盡的意義相反)，也就是說，其意義是“包括但不限于”。

對本說明書中任何現有技術的提及不是并且不應當認為是承認該現有技術形成世界上任何國家致力于其的領域中公共常識的部分或任何形式的建議。

本發明還可以從廣義上說在于在本申請的說明書中單獨地或共同地提及或指示的部件、元件和特征，和所述部件、元件或特征中的兩者或更多者的任何或所有組合。

其中在上述描述中，已經參考整體或具有已知的其等效物的部件，這些整體如同單獨提出一樣結合在此。

應注意的是，對在此所描述的目前優選實施例的各種變化和修改將是本領域技術人員所了解的。可以做出這樣的變化和修改，而不脫離本發明的精神和范圍，且不減弱它的伴隨優點。例如，可以根據需要重新定位各種部件。因此這樣的變化和修改旨在被包括在本發明的范圍之內。此外，實踐本發明并不需要所有特征、方面和優點。因此，本發明的范圍旨在僅由以下權利要求書限定。
