本發明是一種牙齦按摩裝置，屬于醫用技術領域，特別適用于中老年。

背景技術：

目前還沒有一種能有效按摩牙齦的裝置，最常規的是用干凈的手指按摩牙齦或用其它小物件按摩，效果差，又不能堅持。

技術實現要素：

本發明的目的是提供一種牙齦按摩裝置，實現按需按摩牙齦和鍛煉牙齒咬合力的目的。

其目的是這樣實現的，一種牙齦按摩裝置是由牙齒咬合面、y形硅膠殼、彈簧、鋼桿、按摩墊、固定鋼線架、彈簧連接點組成；將固定鋼線制作成牙床模型的固定鋼線架，固定鋼線架是上下兩層結構連接，在固定鋼線架的牙齒咬合面的彈簧連接點上固定鋼桿，鋼桿成ｖ型結構鋼桿，按摩墊固定在鋼桿頂端，牙齒咬合面的彈簧連接點下固定彈簧，彈簧與固定鋼線架上下端連接，y形硅膠殼同樣制作成牙床模型套在ｖ型結構鋼桿和牙床模型的固定鋼線架上封閉連接口。

將ｖ型結構鋼桿和牙床模型的固定鋼線架放置在上下牙齒上，當上下牙齒用力咬合時，壓縮彈簧拉動ｖ型結構鋼桿及按摩墊向牙齦靠攏并擠壓牙齦，當張開上下牙齒時，彈簧回位，拉動ｖ型結構鋼桿及按摩墊離開牙齦。

通過不斷咬合牙齒壓縮彈簧拉動ｖ型結構鋼桿及按摩墊反復擠壓牙齦，改善牙齦的血液供給達到固齒的目的。

附圖說明

本發明的具體結構由以下實施例及附圖給出：

圖1、是本發明一種牙齦按摩裝置結構示圖。

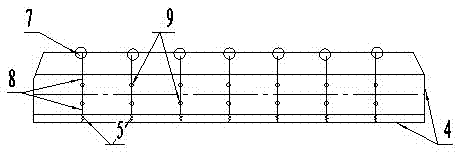

圖2、是本發明一種牙齦按摩裝置的彈簧連接示意圖。

圖1中，１、牙齦，２、牙齒，３、牙齒咬合面，4、y形硅膠殼，5、彈簧，6、鋼桿，7、按摩墊，8、固定鋼線架。

圖2中，4、y形硅膠殼，5、彈簧，7、按摩墊，8、固定鋼線架，9、彈簧連接點。

具體實施方式

下面結合圖1、圖2詳細說明本發明提出的具體工作情況，在圖1圖2中將固定鋼線制作成牙床模型的固定鋼線架8，固定鋼線架8是上下兩層結構連接，在固定鋼線架8的牙齒咬合面3的彈簧連接點9上固定鋼桿6，鋼桿6成ｖ型結構鋼桿6，按摩墊7固定在鋼桿6頂端，牙齒咬合面3的彈簧連接點9下固定彈簧5，彈簧5與固定鋼線架8上下端連接，y形硅膠殼4同樣制作成牙床模型套在ｖ型結構鋼桿6和牙床模型的固定鋼線架8上封閉連接口。

將ｖ型結構鋼桿6和牙床模型的固定鋼線架8放置在上下牙齒2上，當上下牙齒2用力咬合時，壓縮彈簧5拉動ｖ型結構鋼桿6及按摩墊7向牙齦1靠攏并擠壓牙齦1，當張開上下牙齒2時，彈簧5回位，拉動ｖ型結構鋼桿6及按摩墊7離開牙齦1。

技術特征：

技術總結
本發明涉及一種牙齦按摩裝置，將固定鋼線制作成牙床模型的上下兩層結構連接的固定鋼線架，鋼桿成Ｖ型結構，牙齒咬合面的彈簧連接點下固定彈簧，Y形硅膠殼同樣制作成牙床模型套在Ｖ型結構鋼桿和牙床模型的固定鋼線架上封閉連接口。當上下牙齒用力咬合時，壓縮彈簧拉動Ｖ型結構鋼桿及按摩墊向牙齦靠攏并擠壓牙齦，當張開上下牙齒時，彈簧回位，拉動Ｖ型結構鋼桿及按摩墊離開牙齦。通過不斷咬合牙齒壓縮彈簧拉動Ｖ型結構鋼桿及按摩墊反復擠壓牙齦，改善牙齦的血液供給達到固齒的目的。取材容易，能反復使用。

技術研發人員：陳曉容;沈致強
受保護的技術使用者：重慶巨能橡塑制品廠（普通合伙）
技術研發日：2016.01.21
技術公布日：2017.07.28
