本發明屬于醫療輔助用裝置技術領域，具體涉及一種全手動輔助病人移動用裝置。

背景技術：

在病人生病住院期間，由于腿腳不便或者虛弱乏力等原因移動行走會受到相當大的限制，因此病人在住院時行走期間大多需要護士或者家人的攙扶陪伴，消耗大量的人力來照顧病人，造成病人對于家人和護士的照顧需求高。

因此，研究一種在病人住院期間可以滿足病人腿腳不便或者虛弱期間的不同需求，并且可以通過全手動來實現各功能的裝置是目前迫切需要解決的問題，這樣不僅可以方便病人住院期間的行走、休息和康復訓練，而且可以減少對家人和護士的依賴。

技術實現要素：

針對現有技術中存在的上述問題，本發明的目的在于針對病人在生病期間身體腿腳不便或是虛弱乏力等問題，從而提供一種在病人住院期間，可以根據病人的不同需求通過手動按鈕實現桌子、座椅和手扶架形態的切換以及裝置的移動和固定的全手動輔助病人移動用裝置。

所述的一種全手動輔助病人移動用裝置，包括兩個分別由手扶架和支撐架連接構成移動裝置框架，其特征在于平板通過平板固定裝置安裝在兩個移動裝置框架之間，每個移動裝置框架上設有用于調節平板縱向位置的平板升降裝置，移動裝置框架底部設有四個可伸縮萬向車輪裝置，萬向車輪安裝在可伸縮萬向車輪裝置底部，萬向車輪上方還設有用于控制萬向車輪工作的車輪制動裝置。

所述的一種全手動輔助病人移動用裝置，其特征在于平板升降裝置包括安裝在手扶架上的手動按鈕、安裝在支撐架上的控制電箱、收線滾軸、收線滾輪、拉線和滑輪組，控制電箱通過支撐板安裝在支撐架上，控制電箱內設有電機和傳動機構，電機固定在支撐板上，手動按鈕與控制電箱內的電機連接，所述收線滾軸安裝在支撐架上，收線滾輪設置在收線滾軸一端，所述收線滾輪兩側安裝有軸向定位裝置，軸向定位裝置包括有滾軸螺母和軸肩，軸肩和滾軸螺母分別設置在收線滾軸的兩側；滑輪組包括定滑輪ⅰ和動滑輪ⅱ，定滑輪ⅰ通過安裝螺母固定在支撐架內側面，動滑輪ⅱ設置在支撐架和平板的中間，動滑輪ⅱ通過定位螺母和滑套連接平板，拉線安裝在定滑輪ⅰ和動滑輪ⅱ表面，拉線與滑輪組設置為活動式連接，拉線的一端固定在收線滾輪上。

所述的一種全手動輔助病人移動用裝置，其特征在于收線滾軸和支撐架的安裝孔之間設置有襯套。

所述的一種全手動輔助病人移動用裝置，其特征在于傳動機構安裝在電機的動力輸出端與收線滾軸之間，傳動機構包括小帶輪、大帶輪及連接小帶輪和大帶輪的傳動帶，小帶輪和收線滾輪分別設置在收線滾軸的左右兩端，通過電機的工作，帶動平板升降裝置工作。

所述的一種全手動輔助病人移動用裝置，其特征在于支撐架上設置有滑動導軌，動滑輪ⅱ兩端設置有連接軸，其一端內嵌在滑動導軌內，另一端通過螺栓連接在平板的左右兩側，動滑輪ⅱ與滑動導軌設置為滑動式連接。

所述的一種全手動輔助病人移動用裝置，其特征在于平板固定裝置包括設置在手扶架上的滑套，滑套通過連接螺栓連接平板，滑套上設有用于將滑套鎖緊在手扶架上的滑套緊固螺母。

所述的一種全手動輔助病人移動用裝置，其特征在于可伸縮萬向車輪裝置為4個，分別設置在手扶架和支撐架腿部內，可伸縮萬向車輪裝置包括萬向車輪、導桿、電缸、活動塞和卡簧墊片，電缸上的絲桿與活動塞連接，卡簧墊片與絲桿連接并設置在活動塞的下方，絲桿外套有導桿，萬向車輪通過螺栓連接活動塞的底部，導桿通過固定螺帽連接在活動塞的頂部；通過電缸實現導桿的旋轉，從而帶動萬向車輪的伸縮。

所述的一種全手動輔助病人移動用裝置，其特征在于活動塞的直徑均小于手扶架和支撐架腿的內徑，萬向車輪與活動塞的高度之和小于活動塞到手扶架和支撐架的活動室頂部的距離，手扶架和支撐架腿內壁還設置有凹槽，卡簧墊片嵌入凹槽并與之密切配合，卡簧墊片的直徑在腿的內徑和外徑之間。

所述的一種全手動輔助病人移動用裝置，其特征在于車輪制動裝置設置可伸縮萬向車輪裝置的下方，車輪制動裝置包括車輪蓋、彈簧、制動擋片和剎車線，車輪蓋和制動擋片固定在萬向車輪的連接軸上，彈簧設置在制動擋片和車輪蓋中間，剎車線連接在手動按鈕和制動擋片上。

所述的一種全手動輔助病人移動用裝置，其特征在于手動按鈕為兩個，分別設置兩個手扶架上，左側手扶架上的手動按鈕上設有“上”、“下”兩個檔位，實現整個裝置平板的上升和下降，右側手扶架上的手動按鈕上設有“升”、“降”兩個檔位，控制萬向車輪的制動狀態以及升降，通過“上”、“下”、“升”和“降”四個檔位的兩兩配合來實現病人所需的行走、休息和康復訓練各個功能切換。

通過采用上述技術，與現有技術相比，本發明的有益效果如下：

本發明通過針對病人在生病期間身體腿腳不便或是虛弱乏力等問題，提供一種全手動輔助病人移動用裝置，通過操作手動按鈕，使車輪對病人進行輔助移動工具、輪椅、普通座椅、輔助移動支撐以及腳步康復鍛煉的復健拐杖、可用作放置東西、吃飯的物品桌或餐桌使用，它能使病人在住院期間，可以根據病人的不同需求通過手動按鈕實現桌子、座椅和手扶架形態的切換以及裝置的移動和固定，方便腿腳不便和乏力病人的使用，同時幫助病人自己完成休息、行走和康復訓練工作，減少病人對于看護人員的需求。

附圖說明

圖1為本發明的一種全手動輔助病人移動用裝置結構示意圖；

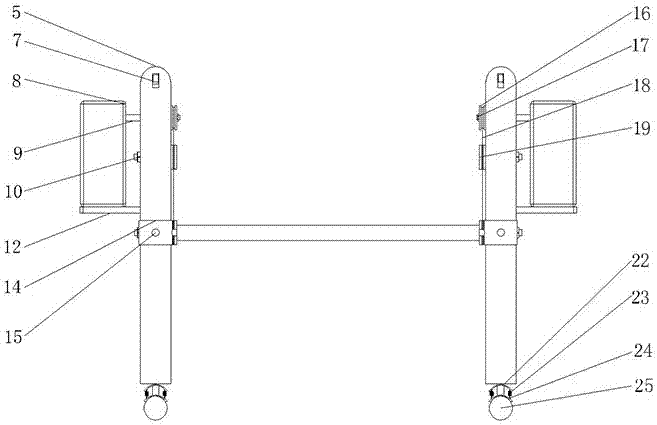

圖2為本發明的一種全手動輔助病人移動用裝置主視結構示意圖；

圖3為本發明的一種全手動輔助病人移動用裝置左視結構示意圖；

圖4為本發明的一種全手動輔助病人移動用裝置俯視結構示意圖；

圖5為本發明的可伸縮桌腳裝置的結構示意圖；

圖6為本發明的平板升降裝置的結構示意圖。

圖中：1-平板升降裝置，2-平板固定裝置，3-車輪制動裝置，4-可伸縮萬向車輪裝置，5-手扶架，6-支撐架，7-手動按鈕，8-控制電箱，9-收線滾軸，10-安裝螺母，11-滑動導軌，12-支撐板，13-定位螺母，14-滑套，15-滑套緊固螺母，16-收線滾輪，17-滾軸螺母，18-拉線，19-定滑輪ⅰ，20-動滑輪ⅱ，21-平板，22-車輪蓋，23-彈簧，24-制動擋片，25-萬向車輪，26-固定螺帽，27-導桿，28-電缸，29-活動塞，30-卡簧墊片，31-小帶輪，32-傳動帶，33-大帶輪，34-電機。

具體實施方式

下面結合說明附圖對本發明進行詳細說明，應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本發明，并不用于限制本發明。

本發明中，在未作反說明的情況下，“上、下”等包含在術語中的方位詞僅代表該術語在常規使用狀態下的方位，或為本領域技術人員理解的俗稱，而不應視為對該術語的限制。

如圖1-6所示，本發明的一種全手動輔助病人移動用裝置，包括兩個分別由手扶架5和支撐架6連接構成移動裝置框架，平板21通過平板固定裝置2安裝在兩個移動裝置框架之間，每個移動裝置框架上設有用于調節平板21縱向位置的平板升降裝置1，移動裝置框架底部設有四個可伸縮萬向車輪裝置4，萬向車輪25安裝在可伸縮萬向車輪裝置4底部，萬向車輪25上方還設有用于控制萬向車輪工作的車輪制動裝置3。

如圖1和圖2所示，本發明的平板升降裝置1包括安裝在手扶架5上的手動按鈕7、安裝在支撐架6上的控制電箱8等，手動按鈕7與控制電箱8內的電機34連接，支撐架6上設有滑動導軌11，控制電箱8通過支撐板12安裝在支撐架6上，收線滾軸9、滑動導軌11、收線滾輪16、拉線18、滑輪組、平板21、小帶輪31、傳動帶32、大帶輪33和襯套。所述手扶架5左右兩側設置有控制電箱8，所述控制電箱8內設置有電機34和傳動機構。所述電機34設置在控制電箱8底部支撐板12上，所述傳動機構安裝在電機34的動力輸出端與收線滾軸9一端之間，所述傳動機構包括有小帶輪31、大帶輪33及連接小帶輪31和大帶輪33的傳動帶32，所述傳動帶32張緊在小帶輪31、大帶輪33表面，所述小帶輪31和收線滾輪16分別設置在收線滾軸9的左右兩端，所述手扶架5和支撐架6上分別設置有安裝孔，所述收線滾軸9安裝在支撐架6上，所述收線滾軸9和支撐架6的安裝孔之間設置有襯套，所述收線滾輪16兩側安裝有軸向定位裝置，軸向定位裝置包括有滾輪螺母17和軸肩，軸肩和滾輪螺母17分別設置在收線滾軸9的兩側；收線滾輪16設置在收線滾軸9的右端，并由滾軸螺母17固定，支撐架5設置有滑動導軌11和滑輪組，收線滾輪16設置在滑輪組的上方；滑輪組包括定滑輪ⅰ19和動滑輪ⅱ20，定滑輪ⅰ19通過安裝螺母10固定在支撐架6上，且位于收線滾輪16和動滑輪ⅱ20之間，動滑輪ⅱ20兩端設置有連接軸，其一端內嵌在滑動導軌11內，另一端通過螺栓連接在平板21的左右兩側，動滑輪ⅱ20通過定位螺母13和滑套14連接平板21，由定位螺母13的松緊度來調節平板21的固定狀態、可動狀態及平板21高度；動滑輪ⅱ20與滑動導軌11設置為滑動式連接，一般狀態是螺母呈旋松狀態；定滑輪ⅰ19和動滑輪ⅱ20表面設置有拉線18，拉線18與滑輪組設置為活動式連接，拉線18的一端固定在收線滾輪16上。

如圖所示，活動塞29的直徑均小于手扶架5和支撐架6腿的內徑，萬向車輪25與活動塞29的高度之和小于活動塞29到手扶架5（或支撐架6）的活動室頂部的距離，手扶架5和支撐架6腿內壁還設置有凹槽，卡簧墊片30嵌入凹槽并與之密切配合，卡簧墊片30的直徑在腿的內徑和外徑之間。

如圖1、圖2及圖5所示，所述車輪制動裝置3包括有車輪蓋22、彈簧23、制動擋片24和剎車線，車輪蓋22和制動擋片24均固定在萬向車輪25的上方，彈簧23設置在制動擋片24和車輪蓋22的中間，剎車線兩端分別與手動按鈕7、制動擋片24相連接。

如圖所示，所述控制電箱8設置在手扶架5兩側，所述控制電箱8內設置有電機34和傳動機構，所述傳動機構安裝在電機34的動力輸出軸與收線滾軸9的一端之間。

為了安裝緊配性能好，本發明在支撐架6上設置有安裝孔和滑動導軌11，在安裝孔內安裝有墊圈，墊圈略大于收線滾軸9的直徑，略小于安裝孔直徑。

如圖5所示，所述可伸縮萬向車輪裝置4為四個，每個可伸縮萬向車輪裝置包括分別安裝在手扶架5和支撐架6內腔的電缸28、活動塞29和卡簧墊片30，電缸28與外部的驅動源連接，本發明的驅動源為電機，安裝在手扶架5和支撐架6外側，手扶架5和支撐架6的對應位置均開設電線安裝孔，電線穿過電線安裝孔連接電缸28與電機，由驅動源的工作，帶動電缸28工作，電缸28與活動塞29電缸28內的絲桿連接，絲桿外套設有導桿27，導桿27底部連接萬向車輪25，活動塞29由固定螺帽26固定在導桿27上，卡簧墊片30固定在導桿27上且位于活動塞29下方，萬向車輪25上方設置有定位螺栓，定位螺栓與活動塞29設置為固定式連接；活動塞29內嵌于手扶架5內腔，所述手扶架5內壁設置有凹槽，所述卡簧墊片30內嵌于手扶架5或支撐架6內壁；如圖所示，本發明的手動按鈕7為兩個，分別設置兩個手扶架5上，左側手扶架5上的手動按鈕7上設有“上”、“下”兩個檔位，控制萬向車輪25的制動狀態以及升降，右側手扶架5上的手動按鈕7上設有“升”、“降”兩個檔位，實現整個裝置平板的上升和下降，通過“上”、“下”、“升”和“降”四個檔位的兩兩配合來實現病人所需的行走、休息和康復訓練各個功能切換。

如圖所示，本發明的工作過程如下：當按下左側手動按鈕7到“上”位置，電機34啟動正轉帶動電缸28工作，所述電缸28絲杠正向旋轉帶動活動塞29上升，從而帶動萬向車輪25上升到相應位置，裝置可站立固定在地面上；當按下左側手動按鈕7到“下”位置，所述電機34啟動反轉帶動電缸28工作，所述電缸28絲杠反向旋轉帶動活動塞29下降，從而帶動萬向車輪25下降到原位，上升或下隆至固定位置時，由車輪制動裝置3將萬向車輪25固定，裝置可以開始輔助移動。

當右側的手動按鈕7按到“升”位，通過手動按鈕啟動電機34正轉，經帶傳動帶動滾軸9轉動，進而帶動收線滾輪16正向轉動，拉線18收納于收線滾輪16上，帶動滑輪組的動滑輪ⅱ20上升，從而完成平板21的上升動作，再將動滑輪ⅱ20對應的螺栓連接的安裝螺母10和滑套鎖緊螺母15擰緊，使滑套14固定，從而將保證板21不下落；當右側的手動按鈕7按到“降”位，通過手動按鈕啟動電機34反轉，經帶傳動帶動收線滾軸9轉動，進而帶動收線滾輪16反向轉動，拉線18從收線滾輪16上展開，帶動滑輪組的動滑輪ⅱ20下降，從而完成平板21的下降動作；

當按下左側手動按鈕7到“上”位置，剎車線松放，帶動車輪制裝置2中的制動擋片24向下靠近緊貼于萬向車輪25表面，萬向車輪25進入制動狀態，進而有助于萬向車輪25的上升；當按下左側手動按鈕7到“下”位置，所述萬向車輪25下降到相應位置，剎車線拉緊帶動制動擋片24向上遠離萬向車輪25，所述萬向車輪25制動狀態解除，車輪可以開始移動行走。

當病人希望進行輔助移動時，將兩側手動按鈕7同時按到“下”位和“降”位，車輪處于制動解除狀態，平板21和萬向車輪25處于低位狀態，裝置可在地面上移動并用于休憩，整個裝置可作為輪椅使用；當病人想休息的時候，將兩側的手動按鈕7同時按到“上”位和“降”位，萬向車輪25處于制動狀態并收縮于手扶架5內部，平板21處于低位狀態，該裝置站立在地面上，整個裝置可用作普通座椅使用；當病人想進行走路復健訓練時，將兩側的手動按鈕7按到“下”位和“升”位，萬向車輪25處于制動解除狀態，平板21處于高位狀態，裝置可移動和支撐病人行走，整個裝置可用作輔助移動支撐以及腳步康復鍛煉的復健拐杖使用；當病人躺在病床上想放置東西時，可將兩側的手動按鈕7按到“上”位和“升”位，此時，萬向車輪25處于制動狀態并收縮于手扶架5內，可固定站立在地面上，平板21處于高位狀態，可用作放置東西、吃飯的物品桌或餐桌使用。

以上所述實施例僅表達了本發明的優選實施方式，操作簡單便捷，通過按鈕以及內部結構來實現全手動的操作，方便腿腳不便和乏力病人的使用，同時幫助病人自己完成休息、行走和康復訓練工作，減少病人對于看護人員的需求。
