本發明專利屬于牙科醫療器械領域，尤其是涉及一種牙科操作臺支撐架。

背景技術：

牙科治療需要在口腔內由醫生進行操作。這些操作由于口腔內光線暗，視野受限，區域操作局限，周圍組織血管多，粘膜脆弱，需要極為細心，所以治療時間也就過長，這樣需要醫生操作時間長，肘部容易酸痛，同時在操作時候還需要選取不同的工具，所以需要一個適宜的操作臺來工作。

技術實現要素：

本發明專利要解決的問題是提供一種牙科操作臺支撐架，以滿足醫生在使用過程中的需求。

為解決上述技術問題，本發明專利采用的技術方案是：牙科操作臺支撐架，包括上支撐架、下支撐架，所述上支撐架為中空結構，所述中空結構與吸引管相連通，所述上支撐架、所述下支撐架通過內螺紋、螺絲的外螺紋匹配連接，所述上支撐架的底部設有內螺紋，所述下支撐架的頂部設有螺絲。

所述上支撐架的頂部設有肘部放置槽，所述肘部放置槽包括垂直支架和水平支架，所述垂直支架與所述水平支架通過加固裝置垂直連接，所述垂直支架由左側垂直部、中間垂直部、右側垂直部組成，所述左側垂直部、所述中間垂直部、所述右側垂直部依次連接，所述中間垂直部上設有U型放置槽。

所述下支撐架包括底座、伸縮調節桿，所述底座設有鋸齒形限位槽，所述伸縮調節桿包括外套桿、內嵌桿，所述外套桿的內側設置有左旋內螺紋，所述內嵌桿的外側設置有左旋外螺紋，所述左旋外螺紋與所述左旋外螺紋相配合，所述內嵌桿的下端通過固定裝置抵靠在所述鋸齒形限位槽內。

所述上支撐架設有排污口。

所述底座上設有醫療器械放置槽。

所述U型放置槽內設有防護裝置，所述防護裝置包括管狀充氣芯、連接軟管、進排氣閥和充氣氣囊，所述管狀充氣芯的端部通過所述連接軟管與所述進排氣閥連接，所述進排氣閥的另一端連接所述充氣氣囊。

本發明專利具有的有益效果是：伸縮調節桿可以通過外套桿的左旋內螺紋、內嵌桿的左旋外螺紋相互配合，通過旋轉擰動來調節下支撐架的高度，從而調節整體支架的高度；固定裝置抵靠在鋸齒形限位槽內的任一位置，從而調節整個支撐架的角度；上支撐架設有肘部放置槽可以讓醫生放置肘部休息；上支撐架設有吸引管放在牙齒外的任何唾液多的位置上, 避免口水多、不便治療操作；醫療器械放置槽可以放置醫療器械，方便拿??；U型放置槽內設有防護裝置增加舒適度且可以充氣調節高度。本發明專利可以調整高度同時兼具放置醫療器械、同時口腔內產生的口水經吸引管也隨時消除，適合專門用于口腔長時間治療時的操作，以使被治療者及操作者在治療期中輕松。

附圖說明

圖1是本發明專利的結構示意圖。

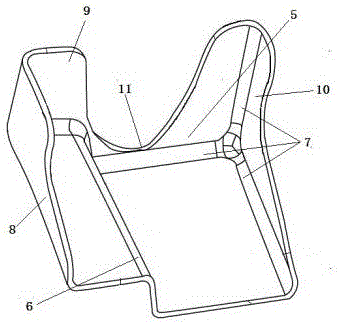

圖2是肘部放置槽的結構示意圖。

圖中：1、上支撐架；2、下支撐架；3、吸引管；4、肘部放置槽；

5、垂直支架；6、水平支架；7、加固裝置；8、左側垂直部；9、中間垂直部；10、右側垂直部；11、U型放置槽；12、醫療器械放置槽；13、底座；14、鋸齒形限位槽；15、固定裝置。

具體實施方式

如圖1、2所示，本發明專利牙科操作臺支撐架，包括上支撐架、下支撐架，所述上支撐架為中空結構，所述中空結構與吸引管相連通，吸引管可以吸引患者治療過程中口部內產生的口水，上支撐架中空結構上設有排污口，排污口可連接另一個負壓吸引裝置，將中空結構中的異物吸出，所述上支撐架、所述下支撐架通過內螺紋、螺絲的外螺紋匹配連接，所述上支撐架的底部設有內螺紋，所述下支撐架的頂部設有螺絲，清除異物的時候可以將上支撐架、下支撐架分體拆開；所述上支撐架的頂部設有肘部放置槽，所述肘部放置槽包括垂直支架和水平支架，所述垂直支架與所述水平支架通過加固裝置垂直連接，所述垂直支架由左側垂直部、中間垂直部、右側垂直部組成，所述左側垂直部、所述中間垂直部、所述右側垂直部依次連接，所述中間垂直部上設有U型放置槽，所述U型放置槽內設有防護裝置，所述防護裝置包括管狀充氣芯、連接軟管、進排氣閥和充氣氣囊，所述管狀充氣芯的端部通過所述連接軟管與所述進排氣閥連接，所述進排氣閥的另一端連接所述充氣氣囊；所述下支撐架包括底座、伸縮調節桿，所述底座設有鋸齒形限位槽，所述伸縮調節桿包括外套桿、內嵌桿，所述外套桿的內側設置有左旋內螺紋，所述內嵌桿的外側設置有左旋外螺紋，所述左旋外螺紋與所述左旋外螺紋相配合，使用的時候可以旋轉外套桿調節高度，所述內嵌桿的下端通過固定裝置抵靠在所述鋸齒形限位槽內，鋸齒形限位槽含有多個凹槽，可以根據需要調節固定裝置放置在任一凹槽中，來調節整個支撐架的角度，所述底座上設有醫療器械放置槽。

以上對本發明專利的一個實施例進行了詳細說明，但所述內容僅為本發明專利的較佳實施例，不能被認為用于限定本發明專利的實施范圍。凡依本發明專利申請范圍所作的均等變化與改進等，均應仍歸屬于本發明專利的專利涵蓋范圍之內。
