本發明涉及實驗動物設備領域，具體而言，涉及一種消毒凈化傳遞裝置。

背景技術：

消毒凈化傳遞裝置又稱為消毒凈化傳遞窗，用于將實驗用品在其內凈化消毒后再傳遞到實驗室等凈化區域內。目前的消毒凈化傳遞裝置中，由于需要裝入藥水瓶、電機、電氣部等部件，因此造成電氣柜的體積較大，從而也使得整個消毒凈化傳遞裝置的體積也較大，從而造成對實驗室的占地面積較大。

技術實現要素：

鑒于此，本發明提供了一種消毒凈化傳遞裝置，旨在解決現有技術中消毒凈化傳遞裝置體積較大的問題。

為此，本發明提供了一種消毒凈化傳遞裝置，其包括：

傳遞柜，其相對兩側設置有外門和內門，傳遞柜內設置有多個消毒燈和多個噴頭；

電氣柜體，其固定安裝于傳遞柜的一側，電氣柜體上安裝有柜門，安裝架固定安裝于電氣柜體內，安裝架包括多條橫架和多條縱架，橫架和縱架交叉設置，橫架上安裝有安裝基架，安裝基架上設置有電氣部，安裝架的底部設置有電機部；

連接架，其固定連接于安裝基架的下方；

安裝板，其固定連接于連接架的底部，安裝板上開設有開口，開口由安裝板的外端向安裝板的內部延伸；

活動板，其設置于安裝板上，安裝板由活動板的一側端延伸至開口處，活動板內穿設有轉軸，轉軸同時穿過安裝板，活動板的寬度短于開口的深度，活動板轉動閉合后，活動板覆蓋在開口上在開口上形成通孔，活動板上放置有藥水瓶。

進一步地，上述多個消毒燈呈回字形排布，多個噴頭呈回字形排布。

進一步地，上述電機部固定安裝于U形架上。

進一步地，上述安裝基架通過連接桿安裝于橫架上。

進一步地，上述開口的底部具有弧面。

進一步地，上述連接架為相對設置的一對板體或桿體。

進一步地，上述連接架的寬度小于安裝板的寬度。

進一步地，上述活動板的相對兩側具有折彎側緣，折彎側緣向著安裝基架的方向折彎。

進一步地，上述活動板具有折彎部，折彎部向著安裝板的方向折彎，折彎部遮住開口。

進一步地，上述活動板上還設置有固定藥水瓶的U形固定架。

本發明提供的一種消毒凈化傳遞裝置，主要設置了傳遞柜、電氣柜體、安裝架、安裝基架、連接架、安裝板和活動板，傳遞柜相對兩側設置有外門和內門，傳遞柜內設置有多個消毒燈和多個噴頭，電氣柜體固定安裝于消毒凈化傳遞裝置的一側，電氣柜體上安裝有柜門，安裝架固定安裝于電氣柜體內，安裝架包括多條橫架和多條縱架，橫架和縱架交叉設置，橫架上安裝有安裝基架，安裝基架上設置有電氣部，安裝架的底部設置有電機部，連接架固定連接于安裝基架的下方，安裝板固定連接于連接架的底部，安裝板上開設有開口，開口由安裝板的外端向安裝板的內部延伸，活動板設置于安裝板上，安裝板由活動板的一側端延伸至開口處，活動板內穿設有轉軸，轉軸同時穿過安裝板，活動板的寬度短于開口的深度，活動板轉動閉合后，活動板覆蓋在開口上在開口上形成通孔，活動板上放置有藥水瓶；通過上述設置，通過活動板的轉動，藥水瓶可以以轉動的方式被安裝或拆開，且管道可以被收入到開口內的通孔內，活動板轉開后，管道可以從開口內拆開，拆裝更為方便，且不易損傷管道，取消安裝部件等結構，且配合安裝架和電機部的結構改進，可以降低消毒凈化傳遞裝置的整體體積，從而可以有效地解決現有技術中消毒凈化傳遞裝置體積較大的問題。

附圖說明

通過閱讀下文優選實施方式的詳細描述，各種其他的優點和益處對于本領域普通技術人員將變得清楚明了。附圖僅用于示出優選實施方式的目的，而并不認為是對本發明的限制。而且在整個附圖中，用相同的參考符號表示相同的部件。在附圖中：

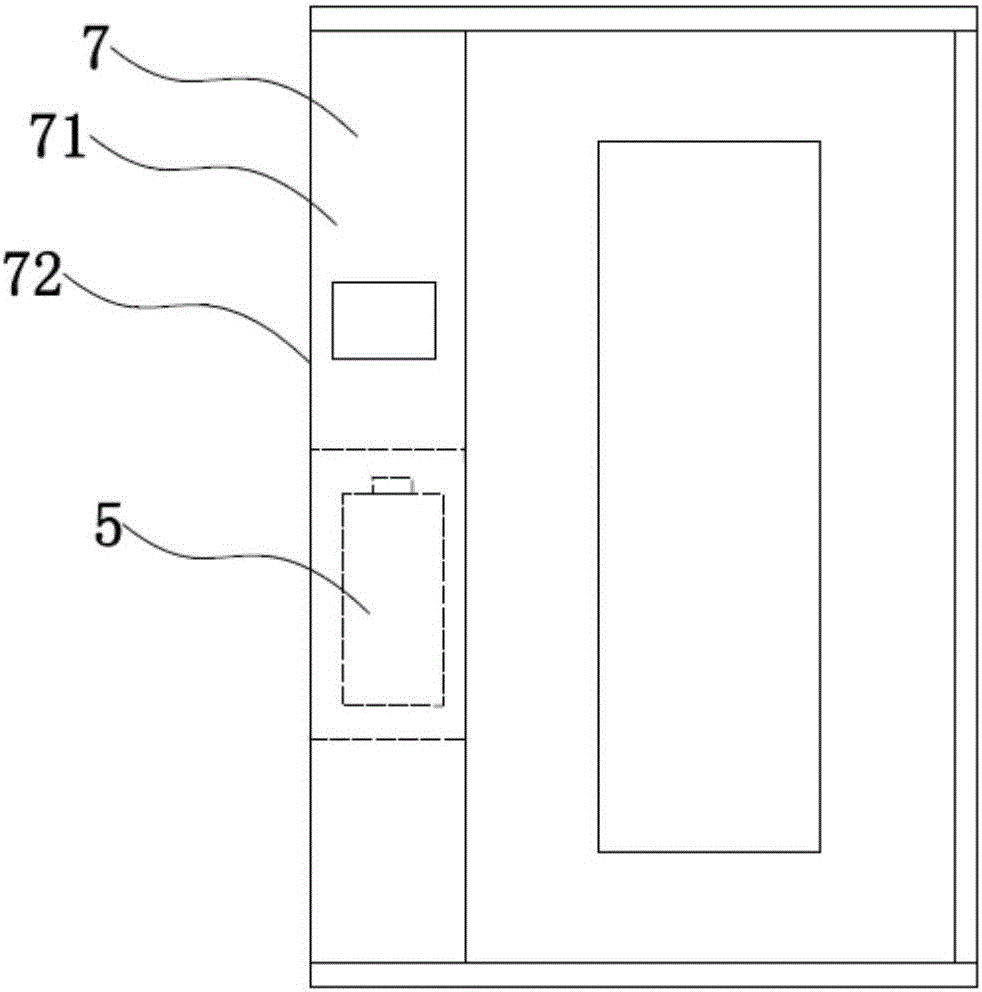

圖1為本發明實施例提供的一種消毒凈化傳遞裝置的俯視圖；

圖2為本發明實施例提供的一種消毒凈化傳遞裝置的結構示意圖；

圖3為本發明實施例提供的一種消毒凈化傳遞裝置所涉及的電氣柜體的結構示意圖；

圖4為本發明實施例提供的一種消毒凈化傳遞裝置所涉及的藥水瓶安裝結構閉合狀態下的結構示意圖；

圖5為本發明實施例提供的一種消毒凈化傳遞裝置所涉及的藥水瓶安裝結構開啟狀態下的結構示意圖；

圖6為本發明實施例提供的一種消毒凈化傳遞裝置所涉及的藥水瓶安裝結構閉合狀態下的俯視圖。

具體實施方式

下面將參照附圖更詳細地描述本公開的示例性實施例。雖然附圖中顯示了本公開的示例性實施例，然而應當理解，可以以各種形式實現本公開而不應被這里闡述的實施例所限制。相反，提供這些實施例是為了能夠更透徹地理解本公開，并且能夠將本公開的范圍完整的傳達給本領域的技術人員。

參見圖1至圖5，圖中示出了本發明實施例提供的一種消毒凈化傳遞裝置。該消毒凈化傳遞裝置的電氣柜結構包括：傳遞柜8，其相對兩側設置有外門81和內門82，傳遞柜8內設置有多個消毒燈83和多個噴頭84；電氣柜體71，其固定安裝于傳遞柜8的一側，電氣柜體71上安裝有柜門72，安裝架1固定安裝于電氣柜體71內，安裝架1包括多條橫架11和多條縱架12，橫架11和縱架12交叉設置，橫架11上安裝有安裝基架13，安裝基架13上設置有電氣部14，安裝架1的底部設置有電機部15；連接架2，其固定連接于安裝基架13的下方；安裝板3，其固定連接于連接架2的底部，安裝板3上開設有開口31，開口31由安裝板3的外端向安裝板3的內部延伸；活動板4，其設置于安裝板3上，安裝板3由活動板4的一側端延伸至開口31處，活動板4內穿設有轉軸41，轉軸41同時穿過安裝板3，活動板4的寬度短于開口31的深度，活動板4轉動閉合后，活動板4覆蓋在開口31上在開口31上形成通孔32，活動板4上放置有藥水瓶5。

本實施例提供的一種消毒凈化傳遞裝置，主要設置了傳遞柜、電氣柜體、安裝架、安裝基架、連接架、安裝板和活動板，傳遞柜相對兩側設置有外門和內門，傳遞柜內設置有多個消毒燈和多個噴頭，電氣柜體固定安裝于消毒凈化傳遞裝置的一側，電氣柜體上安裝有柜門，安裝架固定安裝于電氣柜體內，安裝架包括多條橫架和多條縱架，橫架和縱架交叉設置，橫架上安裝有安裝基架，安裝基架上設置有電氣部，安裝架的底部設置有電機部，連接架固定連接于安裝基架的下方，安裝板固定連接于連接架的底部，安裝板上開設有開口，開口由安裝板的外端向安裝板的內部延伸，活動板設置于安裝板上，安裝板由活動板的一側端延伸至開口處，活動板內穿設有轉軸，轉軸同時穿過安裝板，活動板的寬度短于開口的深度，活動板轉動閉合后，活動板覆蓋在開口上在開口上形成通孔，活動板上放置有藥水瓶；通過上述設置，通過活動板的轉動，藥水瓶可以以轉動的方式被安裝或拆開，且管道可以被收入到開口內的通孔內，活動板轉開后，管道可以從開口內拆開，拆裝更為方便，且不易損傷管道，取消安裝部件等結構，且配合安裝架和電機部的結構改進，可以降低消毒凈化傳遞裝置的整體體積，從而可以有效地解決現有技術中消毒凈化傳遞裝置體積較大的問題。

多個消毒燈83呈回字形排布(未示出)，多個噴頭84呈回字形排布，利用回字形的結構，使得消毒燈的燈光和噴頭的出水可以集中，從側面看形成金字塔形的燈光和出水，使得消毒凈化效果可以集中在一個區域，更佳適合實驗動物實驗中較為小型的部件的消毒凈化。

參見圖3，為了保證電機部安裝的穩固性，電機部15固定安裝于U形架16上。

參見圖3，為了降低體積的占用，保證電氣部安裝的穩固性，安裝基架13通過連接桿131安裝于橫架11上。

為了便于適合管道的形狀，參見圖6，開口31的底部具有弧面311。

為了保證整體結構的穩固性，參見圖4至圖6，連接架2為相對設置的一對板體(也可以為桿體)。而為了提升這種效果，連接架2的寬度小于安裝板3的寬度。

參見圖4，活動板4的相對兩側具有折彎側緣42，折彎側緣42向著安裝基架13的方向折彎，以形成對管道的更為穩固的固定效果，利用折彎側緣形成對管道的固定，但是折彎的結構又可以形成對管道的避讓，防止對管道的損傷。

參見圖4，為了便于拉動活動板，活動板4具有折彎部43，折彎部43向著安裝板3的方向折彎，折彎部43遮住開口31，可以在電氣柜門關閉后形成空腔，管道進入空腔后形成對管道的保護作用。

參見圖4至圖5，為了形成對藥水瓶的安裝的穩固性，活動板4上還設置有固定藥水瓶5的U形固定架6。
