本發明涉及美容儀技術領域，尤其涉及一種通道型納米美容設備。

背景技術：

納米美容儀通過一個高速震動的霧化片（一般每秒能達到11萬次以上的震動），將液體霧化成很細微的納米級顆粒并噴射出來。常用于景觀造像及美容化妝產品中。用于美容的噴霧片可以做到很小型,甚至有可隨身攜帶的納米美容噴霧，專用于護膚補水，納米噴霧霧粒細小,化妝以后也可以使用。在干燥秋冬尤其適用及空調暖氣房,對干燥的皮膚能快速起到滋潤作用。建議選擇具有高強度滲透能力的A納米噴霧，能更有效地滲透至肌膚底層，讓肌膚快速吸收養分，15秒內即可輕松完成保養。

然而現有的美容儀大多將霧化的美容液直接從噴頭噴出在空氣中，浪費了大量的美容液，這種方式的美容效率極低，花費了大量的金錢帶來的沒讓你更受益卻很小，且現有的美容儀無法根據使用者實際所需護理的皮膚面積來進行護理，只有一種方式進行護理，美容效率低的同時浪費資源，為此我們設計出一種通道型納米美容設備，來解決上述問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種通道型納米美容設備。

為了實現上述目的，本發明采用了如下技術方案：

一種通道型納米美容設備，包括裝置主體，所述裝置主體為圓柱型結構，且中部設置有手握區，所述裝置主體的一端設置有對接座，且對接座內設置有安裝凹槽，安裝凹槽內設有內螺紋，所述對接座通過內螺紋連接有溶液箱，所述裝置主體的圓周側面設置有液晶顯示屏，所述液晶顯示屏的下方設置有按鈕區，所述裝置主體遠離溶液箱的一端設置有納米噴頭，所述納米噴頭外側的裝置主體上呈圓周等距離設置有照明LED燈，所述照明LED燈外側的裝置主體上設置有連接頭，所述連接頭為圓管狀結構，且外側設置有外螺紋和對接卡槽，所述連接頭通過外螺紋和對接卡槽連接有定點美容連接件和大范圍美容連接件，所述定點美容連接件和大范圍美容連接件的一端均設置有卡扣，且內部均設置有通道，所述定點美容連接件為圓管狀結構，且遠離卡扣的一端設置有彈性圈，所述大范圍美容連接件為梯形管狀結構，且設置有卡扣的一端直徑小于另一端的直徑，所述美容連接件遠離卡扣的一端圓周等距離設置有滾輪，所述裝置主體的內部安裝有超聲波發生器，所述超聲波發生器的一端通過管道連接有溶液箱，另一端通過管道連接有設置于裝置主體內部的加熱裝置，所述加熱裝置通過管道連接有納米噴頭。

優選的，所述溶液箱上設置有美容液進口，且進口處設置有橡皮塞。

優選的，所述按鈕區包括開關鍵、溫度調節鍵和功率調節鍵。

優選的，所述定點美容連接件和大范圍美容連接件的通道內均設置有內螺紋，內螺紋與連接頭的外螺紋吻合，對接卡槽與卡扣卡接。

優選的，所述滾輪上設置有軟性材質。

與現有技術相比，本發明的有益效果是：本發明中加入加熱器使得霧化后經過納米噴頭噴出的美容液更容易被皮膚吸收，采用定點美容連接件和大范圍美容連接件分別對小范圍皮膚和大范圍皮膚進行美容，提高了裝置的利用率和美容效率，且美容液經過這兩個部件通道的保存作用，避免了快速揮發消散，提高了美容液的利用率，兩個部件拆卸更換便捷，操作簡單。

附圖說明

圖1為本發明提出的一種通道型納米美容設備的結構示意圖；

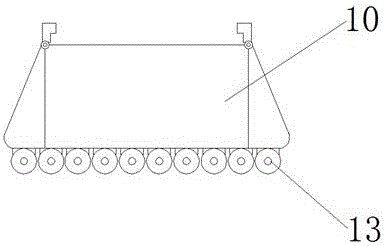

圖2為本發明提出的一種通道型納米美容設備的大范圍美容連接件的結構示意圖；

圖3為本發明提出的一種通道型納米美容設備的定點美容連接件的結構示意圖；

圖4為本發明提出的一種通道型納米美容設備的仰視圖；

圖5為本發明提出的一種通道型納米美容設備的內部剖視圖。

圖中：1裝置主體、2對接座、3溶液箱、4液晶顯示屏、5按鈕區、6納米噴頭、7照明LED燈、8連接頭、9定點美容連接件、10大范圍美容連接件、11卡扣、12彈性圈、13滾輪、14超聲波發生器、15加熱裝置。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-5，一種通道型納米美容設備，包括裝置主體1，裝置主體1為圓柱型結構，且中部設置有手握區，裝置主體1的一端設置有對接座2，且對接座2內設置有安裝凹槽，安裝凹槽內設有內螺紋，對接座2通過內螺紋連接有溶液箱3，溶液箱3上設置有美容液進口，且進口處設置有橡皮塞，裝置主體1的圓周側面設置有液晶顯示屏4，液晶顯示屏4的下方設置有按鈕區5，按鈕區5包括開關鍵、溫度調節鍵和功率調節鍵，裝置主體1遠離溶液箱3的一端設置有納米噴頭6，納米噴頭6外側的裝置主體1上呈圓周等距離設置有照明LED燈7，照明LED燈7外側的裝置主體1上設置有連接頭8，連接頭8為圓管狀結構，且外側設置有外螺紋和對接卡槽，連接頭8通過外螺紋和對接卡槽連接有定點美容連接件9和大范圍美容連接件10，定點美容連接件9和大范圍美容連接件10的一端均設置有卡扣11，且內部均設置有通道，定點美容連接件9為圓管狀結構，且遠離卡扣11的一端設置有彈性圈12，大范圍美容連接件10為梯形管狀結構，且設置有卡扣11的一端直徑小于另一端的直徑，美容連接件10遠離卡扣11的一端圓周等距離設置有滾輪13，滾輪13上設置有軟性材質，定點美容連接件9和大范圍美容連接件10的通道內均設置有內螺紋，內螺紋與連接頭8的外螺紋吻合，對接卡槽與卡扣11卡接，裝置主體1的內部安裝有超聲波發生器14，超聲波發生器14的一端通過管道連接有溶液箱3，另一端通過管道連接有設置于裝置主體1內部的加熱裝置15，加熱裝置15通過管道連接有納米噴頭6。

本發明在使用時，將需要使用的美容液加入溶液箱3中，并將溶液箱3安裝在對接座2上，打開按鈕區5上的開關按鈕，裝置通過超聲波發生器14和加熱裝置15對美容液進行處理，液晶顯示屏4顯示裝置主體1的工作功率以及加熱溫度，經過處理的美容液通過納米噴頭6噴出，根據使用者是要進行大范圍皮膚護理還是小范圍定點皮膚護理選擇使用大范圍美容連接件10或者定點美容連接件9，在進行大范圍皮膚護理時，安裝大范圍美容連接件10，手持裝置主體1，將滾輪13貼合皮膚滾動，進行護理，在進行定點美容時，安裝定點美容連接件9，手持裝置主體1，將彈性圈1貼合所需護理的皮膚位置，進行固定位置皮膚護理，美容液經過這兩個部件通道的保存作用，避免了快速揮發消散，提高了美容液的利用率，兩個部件拆卸更換便捷，操作簡單。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
