本發明涉及醫療用具技術領域，具體為一種輸液報警器。

背景技術：

現在病人生病之后，醫生往往根據病情，用輸液的方式給病人治療。由于輸液對于控制病情發展、加快對疾病的治愈具有較好的效果，因此，輸液成為最普遍的給藥方式。輸液時，病人和陪護人員往往都是通過透明的玻璃瓶或輸液瓶看看液體數量，但是輸液的時間往往較長，如果病人困了乏了或者由于陪護人員的疏忽，當藥水輸完后沒有及時發現并告訴護士，那么空氣就會隨著輸液軟管進入到人體的血液中，將會給病人造成二次傷害，甚至威脅到患者的生命安全，于是市場上出現了輸液報警器。但由于輸液報警器一般造價比較昂貴，一旦發生被盜，便對醫院造成很大的損失，為此，我們提出一種輸液報警器。

技術實現要素：

本發明的目的在于提供一種輸液報警器，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種輸液報警器，包括輸液瓶和電池盒，所述電池盒內腔的右上端設有GPS定位器，所述GPS定位器外表面的左端設有無線信號發射器，所述電池盒內腔底部的中端設有蓄電池，所述電池盒右側的下端設有控制器，所述電池盒外表面的下端嵌有報警器，所述電池盒外表面底部的右端設有第二支撐桿，所述第二支撐桿左側的下端設有紅外線接收器，所述電池盒外表面的左下端設有彎曲橫桿，所述彎曲橫桿的左側設有第一支撐桿，所述第一支撐桿右側的下端設有紅外線發生器，所述電池盒通過緊固帶連接有輸液瓶，所述輸液瓶外表面的底部設有輸液軟管，所述蓄電池的輸出端與GPS定位器和控制器的輸入端電連接，所述控制器的輸出端與紅外線發生器的輸入端電連接，所述紅外線發生器的輸出端與紅外線接收器的輸入端電連接，所述紅外線接收器的輸出端與報警器的輸入端電連接，所述GPS定位器的輸出端與無線信號發射器的輸入端電連接，所述無線信號發射器的輸出端與護士站內無線信號接收器的輸入端無線連接。

優選的，所述報警器的外表面與電池盒的外表面平齊。

優選的，所述彎曲橫桿只可水平彎曲。

優選的，所述緊固帶的外表面設有尼龍搭扣。

優選的，所述紅外線發生器的中心點和紅外線接收器的中心點位于同一水平線上。

與現有技術相比，本發明的有益效果是：該輸液報警器設置了GPS定位器，且通過無線信號發射器的作用，可方便護士站內醫護人員對本輸液報警器位置的實時監控，為本輸液報警器的使用提供了極大的安全保障。

附圖說明

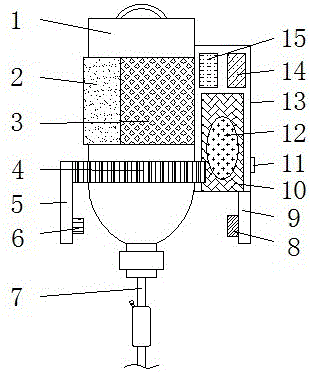

圖1為本發明結構示意圖。

圖中：1輸液瓶、2尼龍搭扣、3緊固帶、4彎曲橫桿、5第一支撐桿、6紅外線發生器、7輸液軟管、8紅外線接收器、9第二支撐桿、10蓄電池、11控制器、12報警器、13電池盒、14 GPS定位器、15無線信號發射器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明提供一種技術方案：一種輸液報警器，包括輸液瓶1和電池盒13，電池盒13內腔的右上端設有GPS定位器14，GPS定位器14外表面的左端設有無線信號發射器15，通過GPS定位器14和無線信號發射器15的共同作用，可方便護士站內醫護人員對本輸液報警器位置的實時監控，為本輸液報警器的使用提供了極大的安全保障，電池盒13內腔底部的中端設有蓄電池10，電池盒13右側的下端設有控制器11，電池盒13外表面的下端嵌有報警器12，電池盒13外表面底部的右端設有第二支撐桿9，第二支撐桿9左側的下端設有紅外線接收器8，電池盒13外表面的左下端設有彎曲橫桿4，彎曲橫桿4的左側設有第一支撐桿5，第一支撐桿5右側的下端設有紅外線發生器6，電池盒13通過緊固帶3連接有輸液瓶1，輸液瓶1外表面的底部設有輸液軟管7，蓄電池10的輸出端與GPS定位器14和控制器11的輸入端電連接，控制器11的輸出端與紅外線發生器6的輸入端電連接，紅外線發生器6的輸出端與紅外線接收器8的輸入端電連接，紅外線接收器8的輸出端與報警器12的輸入端電連接，GPS定位器14的輸出端與無線信號發射器15的輸入端電連接，無線信號發射器15的輸出端與護士站內無線信號接收器的輸入端無線連接，報警器12的外表面與電池盒13的外表面平齊，彎曲橫桿4只可水平彎曲，在對不同粗細輸液瓶1進行監控時，也能使紅外線發生器6和紅外線接收器8正常工作，提高了本輸液報警器的通用性，緊固帶3的外表面設有尼龍搭扣2，紅外線發生器6的中心點和紅外線接收器8的中心點位于同一水平線上，提高對輸液瓶1內液面監控的準確性。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
